嵌入式系统：UART

UART

(一）通信方式

1.串行通信与并行通信

（1）串行通信

• 数据逐位发送

（2）并行通信

• 多位同时发送

2.同步通信与异步通信

（1）同步通信

• 在同一个时钟信号下进行数据传输

（2）异步通信

• 在不同的时钟信号下进行数据传输

3.单工、半双工、全双工通信

（1）单工通信

• 单向传输，收/发

（2）半双工通信

• 双向传输，可发可收，但不能同时进行

（3）全双工通信

• 双向传输，同时收发

（二）UART基本原理

1.通信方式

（1）异步串行通信

（2）半双工通信

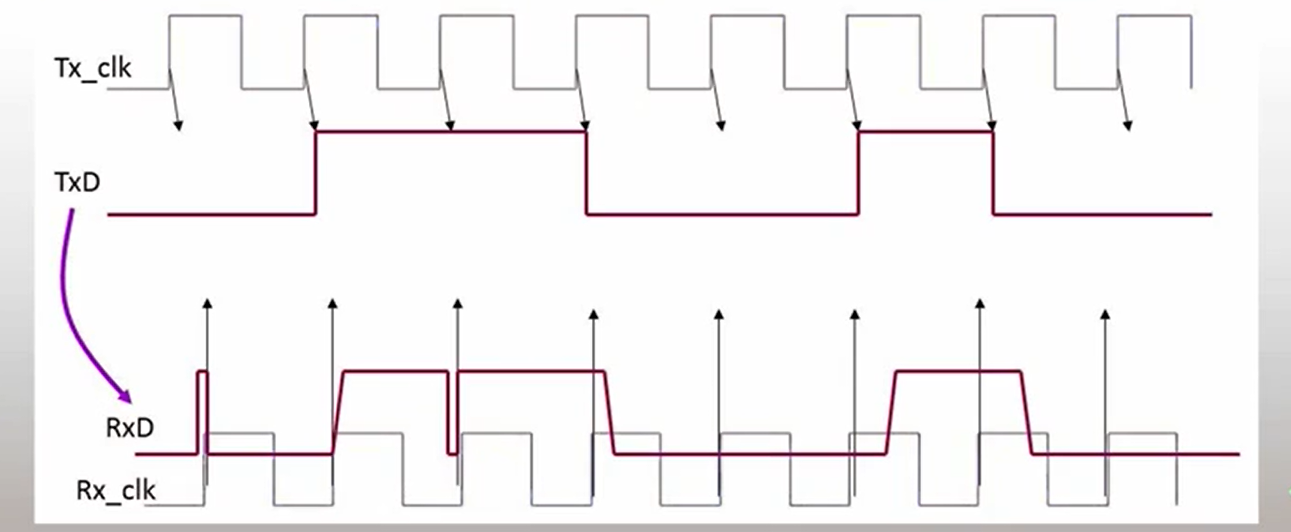

2.UART时序

• 时钟高电平空闲（数据发送）
• 时钟低电平采样（数据接收）

3.数据帧

（1）目的：减小发送与接收的时序误差

（2）数据帧格式

• idle：准备通信，电平拉高

• start：开始通信，电平拉低

• data：数据位（7/8）

  • LSB：低位数据发送
  • MSB：高位数据发送

• Parity：奇偶校验位，检验数据

  • 奇校验：奇偶校验位置0或1，使得数据位与奇偶校验位1的个数为奇数
  • 偶校验：奇偶校验位置0或1，使得数据位与奇偶校验位1的个数为偶数

• stop：停止通信，电平拉高

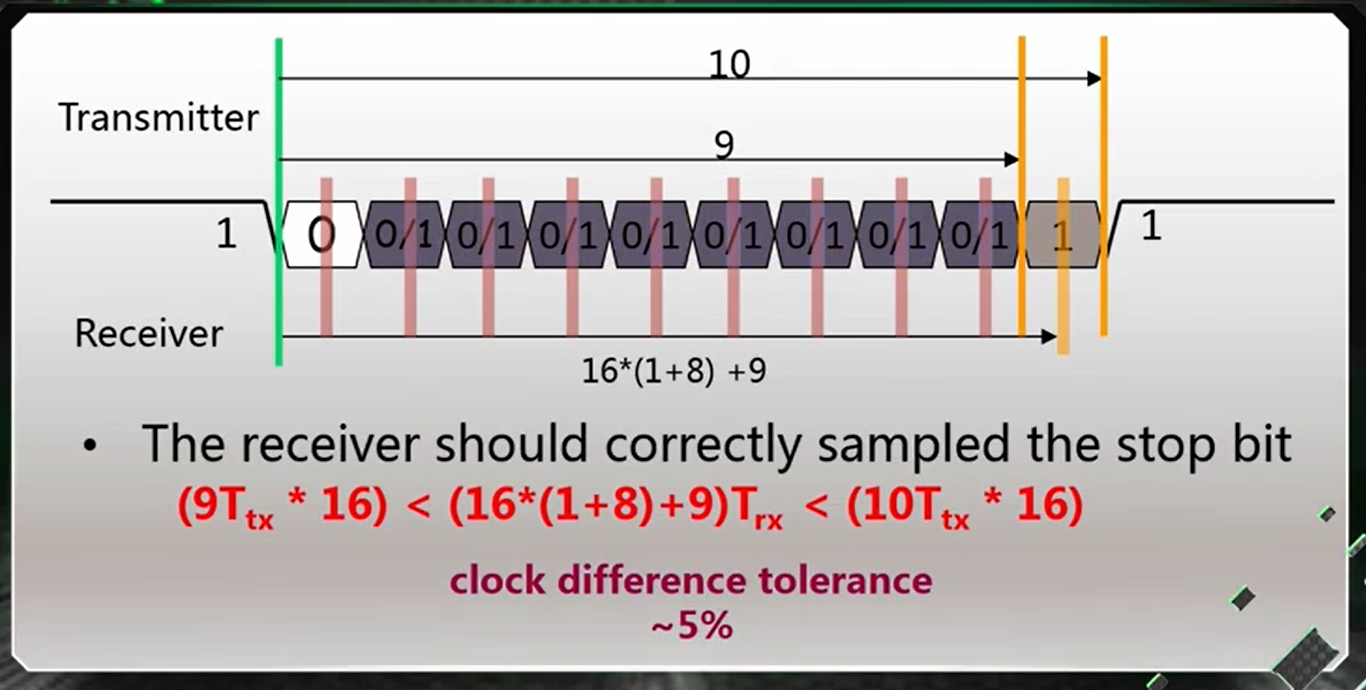

4.过采样(oversampling)与时钟误差

（1）目的：减小误码率

（2）原因：虽然有了数据帧可以大幅度减小误码率，但在数据帧内的少许数据可能产生误差

（3）过采样

• 在嵌入式arm微控制器中，发送时钟频率为接收时钟的1/16
• 重复检测接收数据16次，取中间几次投票确定

• 时钟误差（5%左右）

（三）编程

1.编程流程

（1）GPIO复用为UART模式

（2）UART功能配置

• 波特率（时钟信号）
• 数据帧各模式设置

（3）UART模块使能

（4）UART中断配置

• 中断优先级
• 中断使能

（5）数据收发

• 查询模式
• 中断模式

2.编程实例

（1）寄存器编程

#include "msp.h"
#include "driverlib.h"
/*
The recommended eUSCI_A initialization/reconfiguration process is:
1. Set UCSWRST.
2. Initialize all eUSCI_A registers with UCSWRST = 1 (including UCAxCTL1).
3. Configure ports.
4. Clear UCSWRST with software.
5. Enable interrupts (optional) with UCRXIE or UCTXIE.
*/
int main()
{WDTCTL = WDTPW + WDTHOLD;           //关闭看门狗//GPIO复用为HFXTPJ->SEL1 &=~(BIT2 | BIT3);PJ->SEL0 |= (BIT2 | BIT3);//解锁时钟寄存器（0x695A)CS->KEY = CS_KEY;//HCLK 16MHzCS->CTL2 |= CS_CTL2_HFXTFREQ_2 | CS_CTL2_HFXTDRIVE | CS_CTL2_HFXT_EN;//SMCLK 4MHzCS->CTL1 |= CS_CTL1_DIVS_2 | CS_CTL1_SELS_5;//SMCLK 时钟源使能CS->CLKEN |= CS_CLKEN_SMCLK_EN;//锁住时钟寄存器（0xA569)CS->KEY = CS_KEY_KEY_OFS;//GPIO复用为UARTP1->SEL0 |=  (BIT2 | BIT3);P1->SEL1 &=~ (BIT2 | BIT3);//UART模块复位（在复位状态下控制相关寄存器才能配置）EUSCI_A0->CTLW0 |= EUSCI_A_CTLW0_SWRST;//时钟源选择EUSCI_A0->CTLW0 |= EUSCI_A_CTLW0_SSEL__SMCLK;//波特率：4MHz 9600 (4000000 / (16 * 9600) = 26EUSCI_A0->BRW	 = 26;//校验位使能，默认配置（8位数据（低位优先） + 1位停止位 + 偶检验）EUSCI_A0->CTLW0 |= EUSCI_A_CTLW0_PEN;//过采样使能EUSCI_A0->MCTLW |= EUSCI_A_MCTLW_OS16;//释放复位EUSCI_A0->CTLW0 &= ~EUSCI_A_CTLW0_SWRST;//清除接收中断标志位EUSCI_A0->IFG	&=~EUSCI_A_IFG_RXIFG;//接收中断使能EUSCI_A0->IE 	|= EUSCI_A_IE_RXIE;while(1);
}void EUSCIA0_IRQHandler(void)
{//接收中断使能if(EUSCI_A0->IFG & EUSCI_A_IFG_RXIFG){//清除接收中断标志位EUSCI_A0->IFG	&=~EUSCI_A_IFG_RXIFG;//数据回传（发送 = 接收）EUSCI_A0->TXBUF  = EUSCI_A0->RXBUF;}}

（2）库函数编程

#include "msp.h"
#include void main(void)
{/* Halting WDT  */MAP_WDT_A_holdTimer();//GPIO复用为HFXTGPIO_setAsPeripheralModuleFunctionOutputPin(GPIO_PORT_PJ,GPIO_PIN3 | GPIO_PIN2,GPIO_PRIMARY_MODULE_FUNCTION);//HCLK 16MHzCS_setExternalClockSourceFrequency(32000,16000000);CS_startHFXT(false);//SMCLK 4MHzCS_initClockSignal(CS_SMCLK,CS_HFXTCLK_SELECT, CS_CLOCK_DIVIDER_4);CS_enableClockRequest(CS_SMCLK);//GPIO复用为UARTMAP_GPIO_setAsPeripheralModuleFunctionInputPin(GPIO_PORT_P1,GPIO_PIN2 | GPIO_PIN3, GPIO_PRIMARY_MODULE_FUNCTION);//UART功能配置eUSCI_UART_ConfigV1 uartConfig;uartConfig.uartMode				= EUSCI_A_UART_MODE;uartConfig.selectClockSource	= EUSCI_A_UART_CLOCKSOURCE_SMCLK;uartConfig.overSampling			= EUSCI_A_UART_OVERSAMPLING_BAUDRATE_GENERATION;uartConfig.clockPrescalar	 	= 26;uartConfig.firstModReg			= 0;uartConfig.secondModReg			= 0;uartConfig.msborLsbFirst		= EUSCI_A_UART_LSB_FIRST;uartConfig.dataLength			= EUSCI_A_UART_8_BIT_LEN;uartConfig.parity				= EUSCI_A_UART_ODD_PARITY;uartConfig.numberofStopBits		= EUSCI_A_UART_ONE_STOP_BIT;UART_initModule(EUSCI_A0_BASE, &uartConfig);//接收中断使能UART_enableInterrupt(EUSCI_A0_BASE, EUSCI_A_UART_RECEIVE_INTERRUPT);//UART使能UART_enableModule(EUSCI_A0_BASE);while(1);
}void EUSCIA0_IRQHandler(void)
{uint32_t status = UART_getEnabledInterruptStatus(EUSCI_A0_BASE);if(status & EUSCI_A_UART_RECEIVE_INTERRUPT_FLAG){UART_clearInterruptFlag(EUSCI_A0_BASE,EUSCI_A_UART_RECEIVE_INTERRUPT_FLAG);UART_transmitData(EUSCI_A0_BASE, MAP_UART_receiveData(EUSCI_A0_BASE));}}
