小项目：2.3寸四位LED数码管定时器（定时器中断+外部中断+SM16106SC）

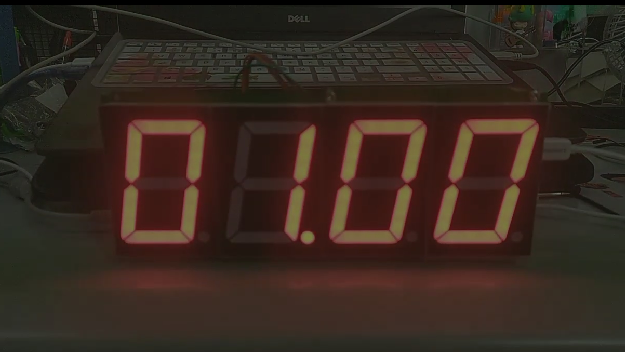

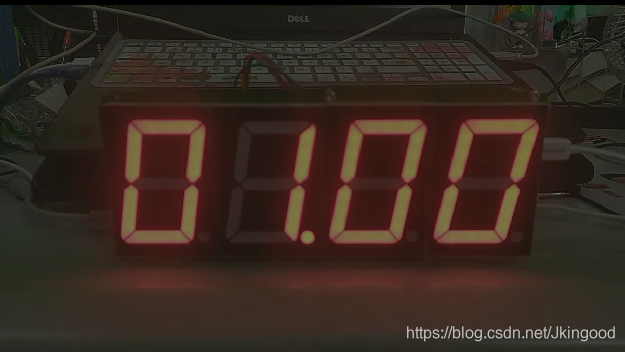

开始先上个图吧：
从接到老师这个小任务到昨天完成，大概花了9天。结果今天早上直接交给老师了，其实比较遗憾吧，没多拍点图！。。搞得现在想写个小总结都没得实物资料了；
、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、
先把后面给老师写的使用介绍摆上来吧
供电方式 ： 安卓数据线连接电源
（上电默认进入正常计时状态）
四个按键的使用方式：
1号按键： 所有参数复位（注：除倒计时参数外），回归正常计时状态。2号按键： 当处于正常计时状态时，按下2号按键，进入设定倒计时状态，数码管相对应改变的位不断闪烁；当处于设定倒计时状态时，再次按下2号按键，进入倒计时状态，按下4号按键，开始倒计时。3号按键： 当2号按键按下处于设定倒计时状态时，通过按下3号按键来控制数码管相对应改变的位，并使其不断闪烁，方便观测。（注：计时状态时该按键无用）4号按键： 在计时状态，控制开始计时和停止计时；在设定倒计时状态时，控制数码管闪烁的位不断增大。
}
注1：只有当处于倒计时状态时，并且时间倒数为00:00，蜂鸣器才会发出警报，持续3秒自动停止
注2：若想回归正常计时状态，按下1号按键即可
、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、

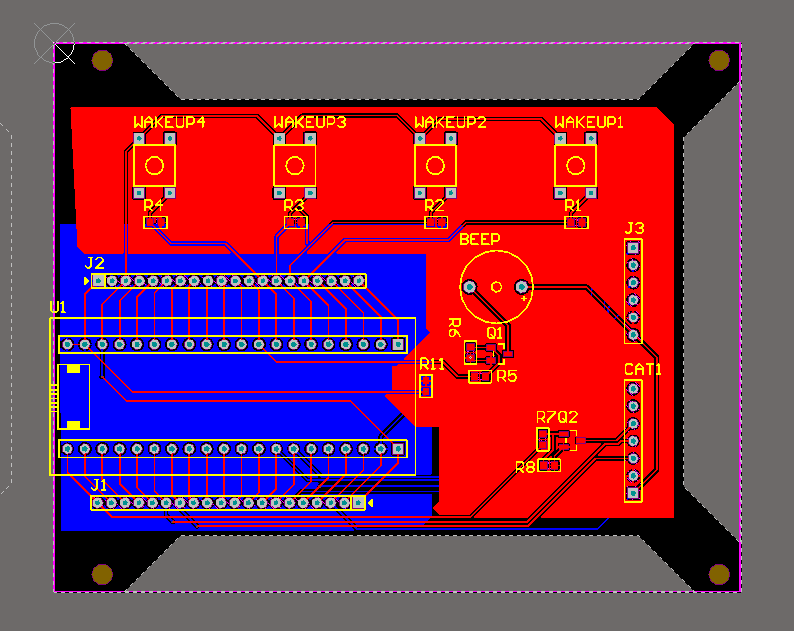

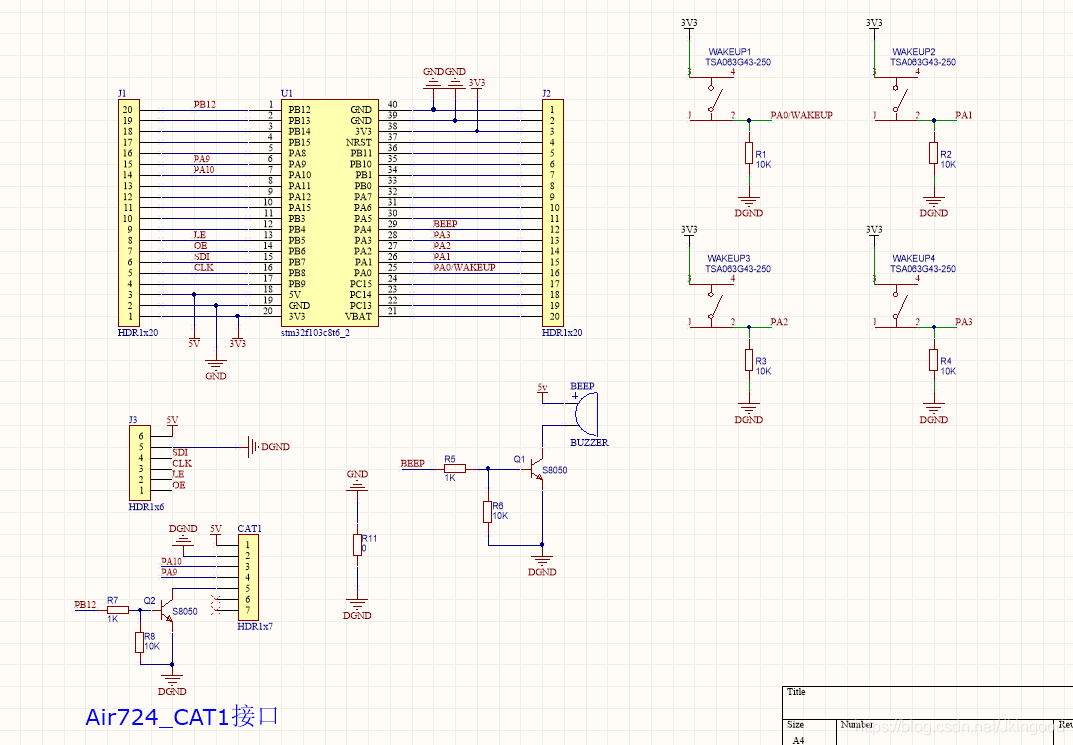

原理图+PCB
、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、
使用材料（核心部件）：
1、 2.3寸的数码管可真的不是那么好找的，给想要做大号数码管的同学推荐这家店，东西确实不错，资料也很好（SM16106SC真的是意想不到的好用）
链接: https://item.taobao.com/item.htm?spm=a1z09.2.0.0.4b3e2e8dsQE5BP&id=524168806739&_u=72dk63bp626d.
2、stm32f103c8t6 核心板
、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、
功能迭代：
1、第一代【全闪】
显示数码管不就不再赘述了，不过感兴趣的同学还是可以好好研究下SM16106SC这个芯片，确实是好用，比之前了解到的74HC595这些更合适多位数码管的使用情况；
在实现了四位数码管的显示后，分别显示了分和秒，通过定时器实现了每1秒加一次数字，把数码管显示函数果断的直接丢主函数的while(1)里面；
最终功能是文章开头那个，第一代在普通计时的基础上，简单的写了倒计时设定程序，但为了让人能够直观的看出现在所处的模式，决定在处于倒计时设定状态时，所有的数码管都会不断的闪烁，同时KEY3 和 KEY4 （WK_UP）分别控制分钟的加和减，（即第一代没有写设定秒的程序，只能从分钟开始设定），设定好后再次按下LEY2按键，倒计时状态确定，按下KEY4，倒计时开始。
2、第二代【全闪+外部中断】
其实程序没做多大改动，只是把原来按键的四个引脚，另外配置了四个外部中断，重新巩固了一下哈哈哈，毕竟也有段时间没用了；
为什么要配置外部中断呢？ 其实原本的功能也是能用的，配置的目的就是为了更快！更精准！
因为发现直接GPIO高低电平检测会导致有时候按键无法及时检测，或者检测的不准，毕竟机械式的按键会有误触啊什么的，按键消抖也很难完全优化好；
由于没有用操作系统，又不能把程序放在主函数while（1）里面，所以只能将其放在定时器TIM里，
其实第二种方案就是多配制一个更高优先级的定时器，然后用来按键检测，这样子就不会因为有别的函数执行影响到按键检测了；
可还是外部中断稳一点吧，毕竟先来个上升沿检测，再来按键的高低电平检测，两者结合才是最稳的！
然后就是把按键检测从TIM里面移到中断里，做好变量声明就好了
3、第三代【单个闪+外部中断】
第三次改进就是最终版本了，也就是文章一开头写的那些东西；
现在讲讲是怎么从全闪变为单个闪的！；
~其实一开始自己是陷入思维误区了，想着像原来学校的大开发板一样，只要不对数码管进行片选，数码管才能不亮

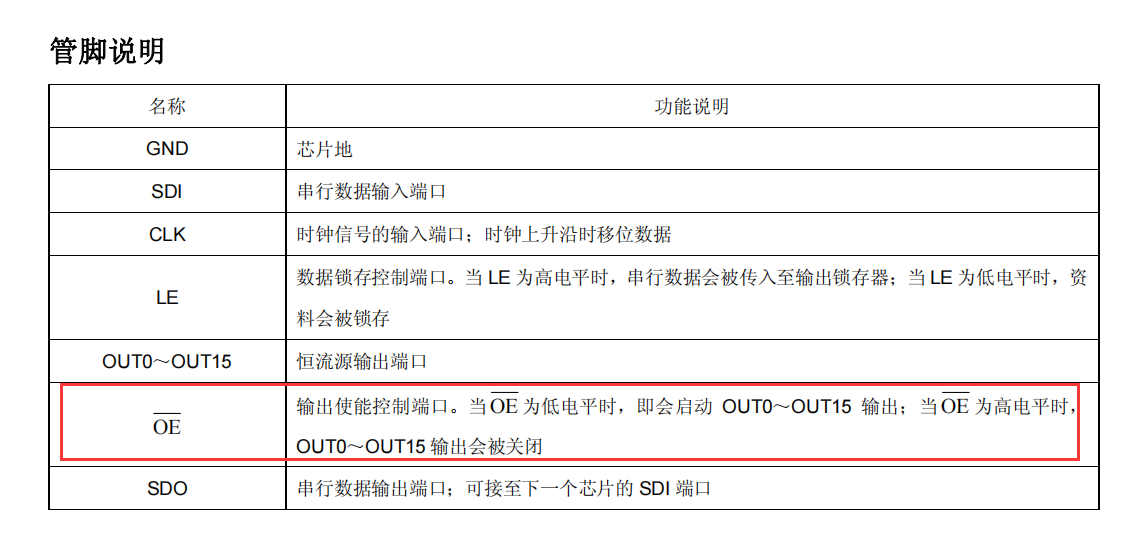

前两代实现倒计时设定状态的亮暗是通过SM16106SC的芯片指令，
关闭了所有的并行输出，导致数码管全暗；
~后面还在发愁，怎么才能做到单个亮灭呢，这样子不就能通过两个按键，实现（一个控制单个亮灭的位，一个使其数字++），这样子就能设定秒的倒计时了，而且，会好看一点。
后面突然醒悟过来，！ 这不是直接发送一个‘ ’就好了么（’ '是字符空格的意思），然后我所做的事就是重新编辑了数据的逻辑关系，设定了当前亮暗位的控制，字符和数字的结合显示等等等等吧，反正也是不停地调整出来的
、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、
好了，就当成一个自己设计小东西的过程记录吧！，哈哈哈，不知道有没有同学想要我这资料，到是整理好了都哈哈哈哈哈。
（就是代码没有很多注释，毕竟花的时间不是那么久，很快就赶出来了）
