FIR 滤波器的优化(1)结构优化

1.基本结构

(1) 单个乘累加（MAC）结构（Multiply-Accumulate）

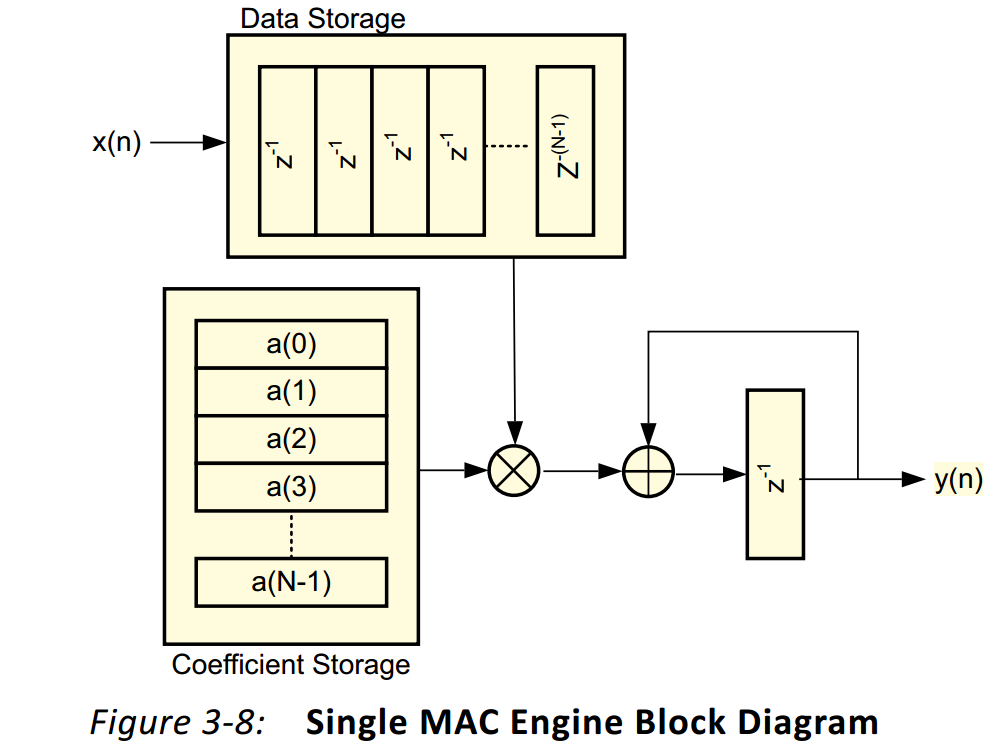

用单个乘累加器引擎实现的基于 MAC 的 FIR滤波器的简化视图：

可以将单个 MAC 实现扩展到多个 MAC，可以实现更高性能的滤波器，例如支持更多滤波器系数、更高采样速率以及更多通道等。 FIR滤波器 IP核支持两种 MAC 架构实现：Systolic filter structure（SMAC） and Transpose filter structure（TMAC）。下面将分别介绍两种结构

(2) Systolic Multiply-Accumulate（SMAC）

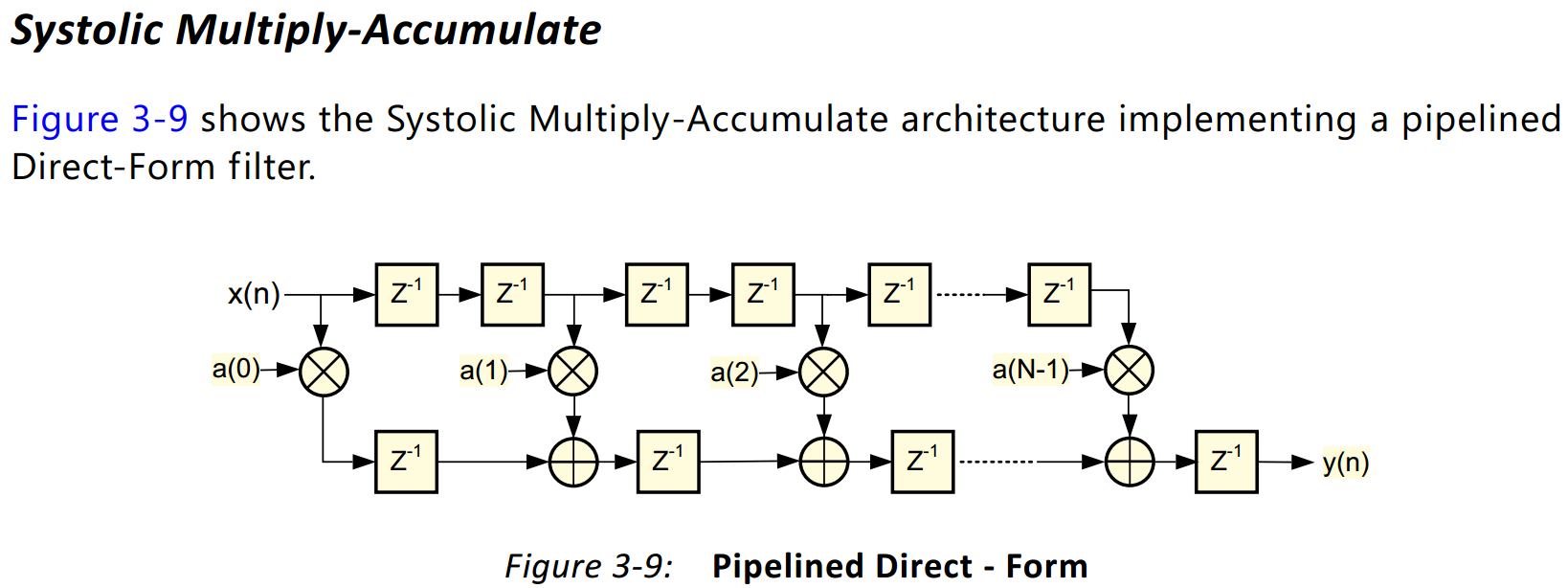

对比传统流水线型FIR和基于SMAC的FIR可知，后者增加了一级延时；支持用DSP直接实现高性能的FIR滤波器；

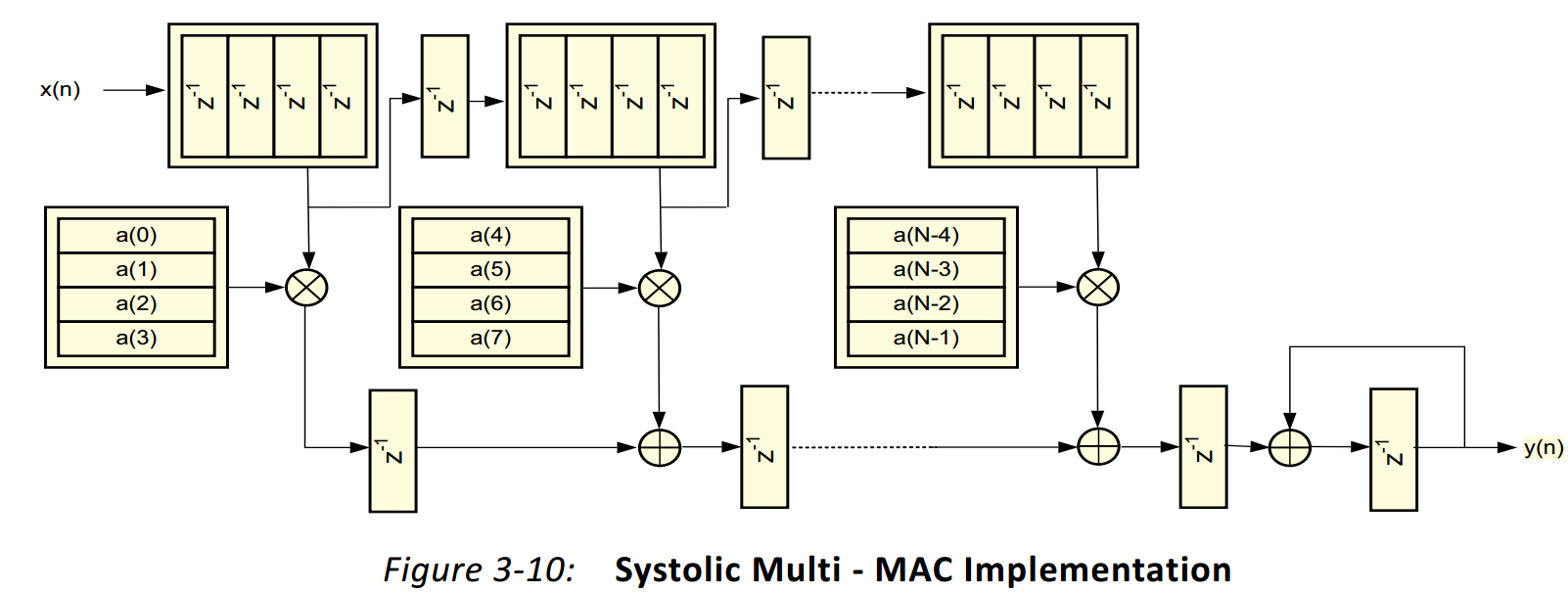

图3-10是一个多MAC实现的SMAC滤波器：

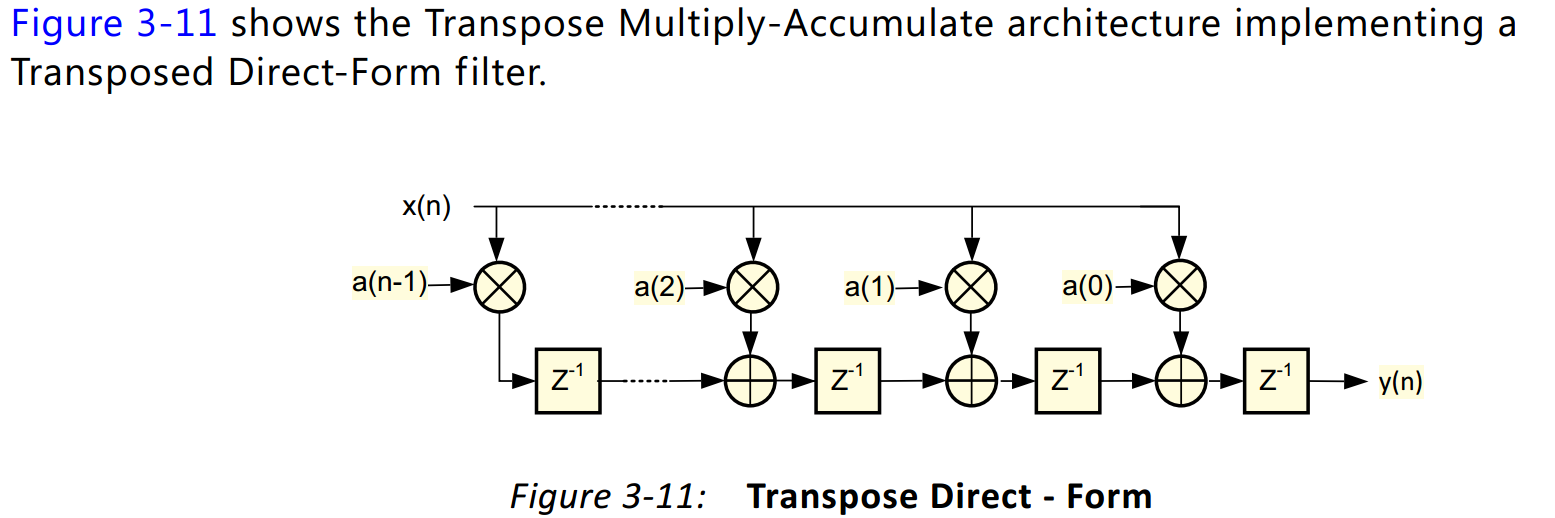

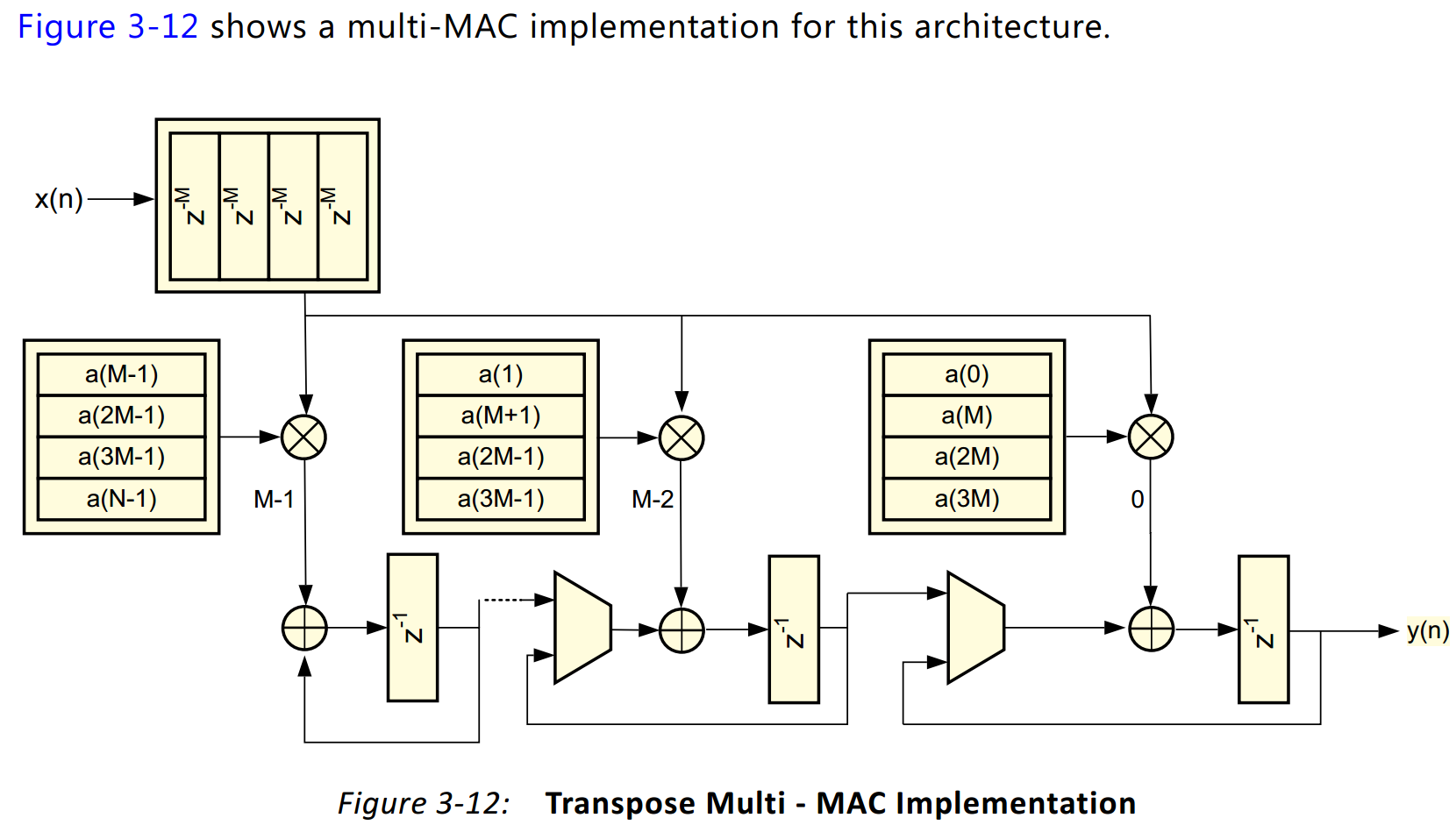

 (3)Transpose Multiply-Accumulate（TMAC）

YMAC提供低延迟实现，并且对于某些配置还可以比Systolic结构节省额外的资源。尽管它不利用系数对称性,但是它不需要累加器，并且可以使用更少的数据存储器资源。

2.滤波器结构的优化

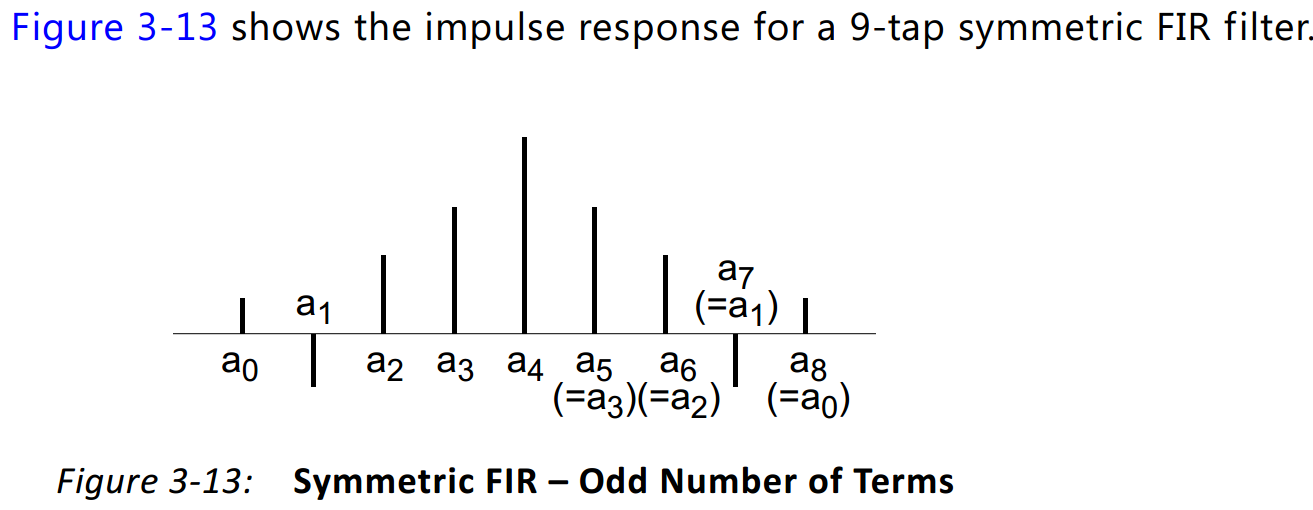

(1)滤波器系数的对称性

按照图1-1的方法，这种传统抽头延迟线FIR滤波器实现方式需要N次乘法和N-1次加法 ；

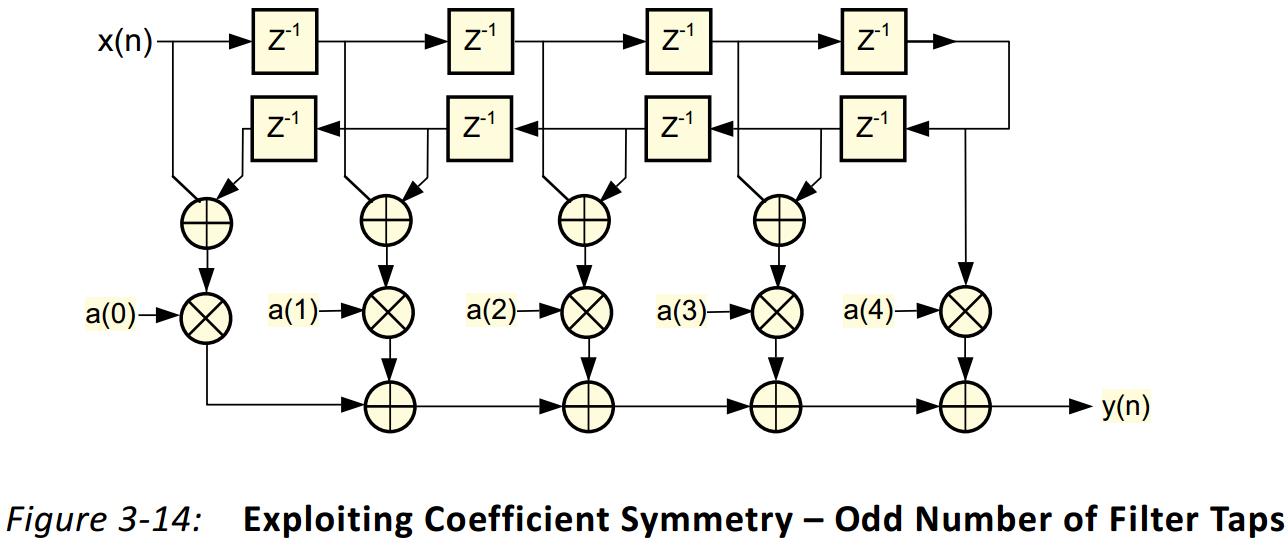

而图3-14这种高效的实现方式只需要[N/2]乘法和大约N个加法 ；

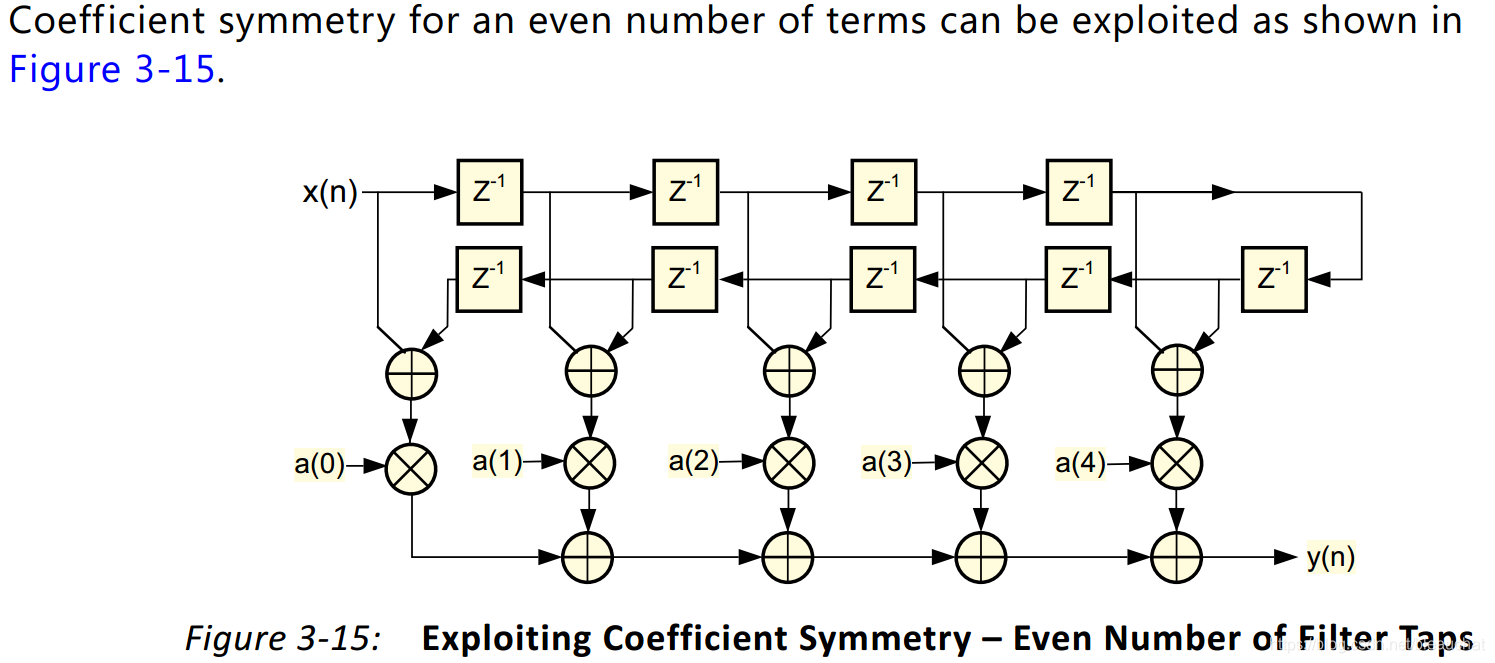

偶数个系数的情况，直接给出高效结构：

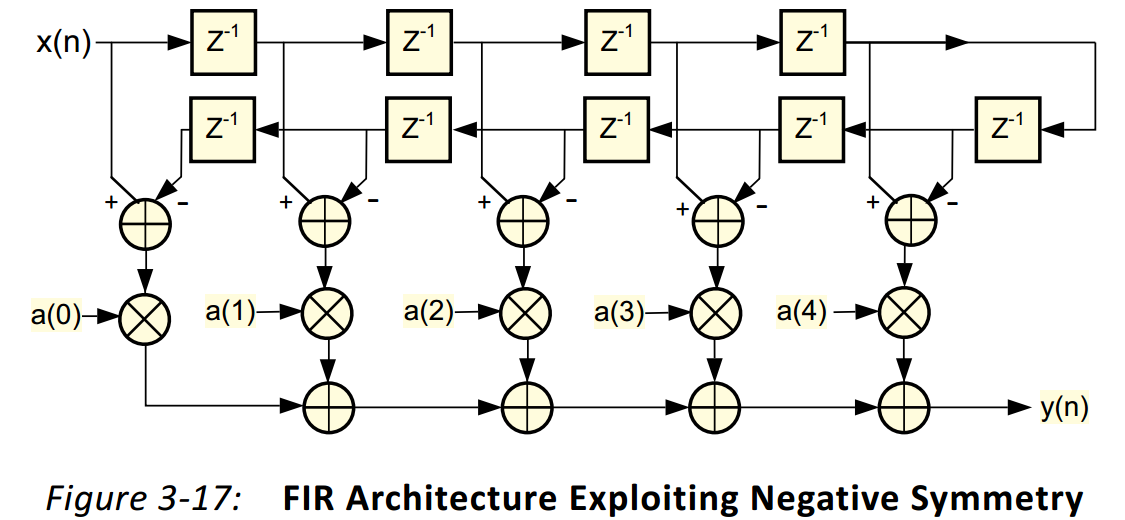

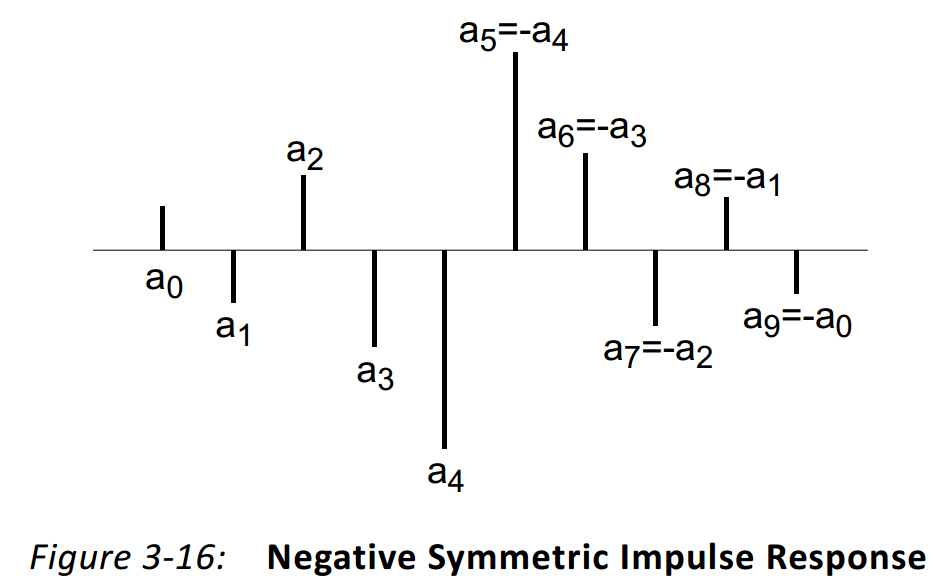

负对称滤波器的脉冲响应，奇数个系数的情况：
