HAL库编写STM32G030C8（基于STM32Cube）

练习一、点亮LED,按照百度的教程一步一步来设置STM32Cube如下图：

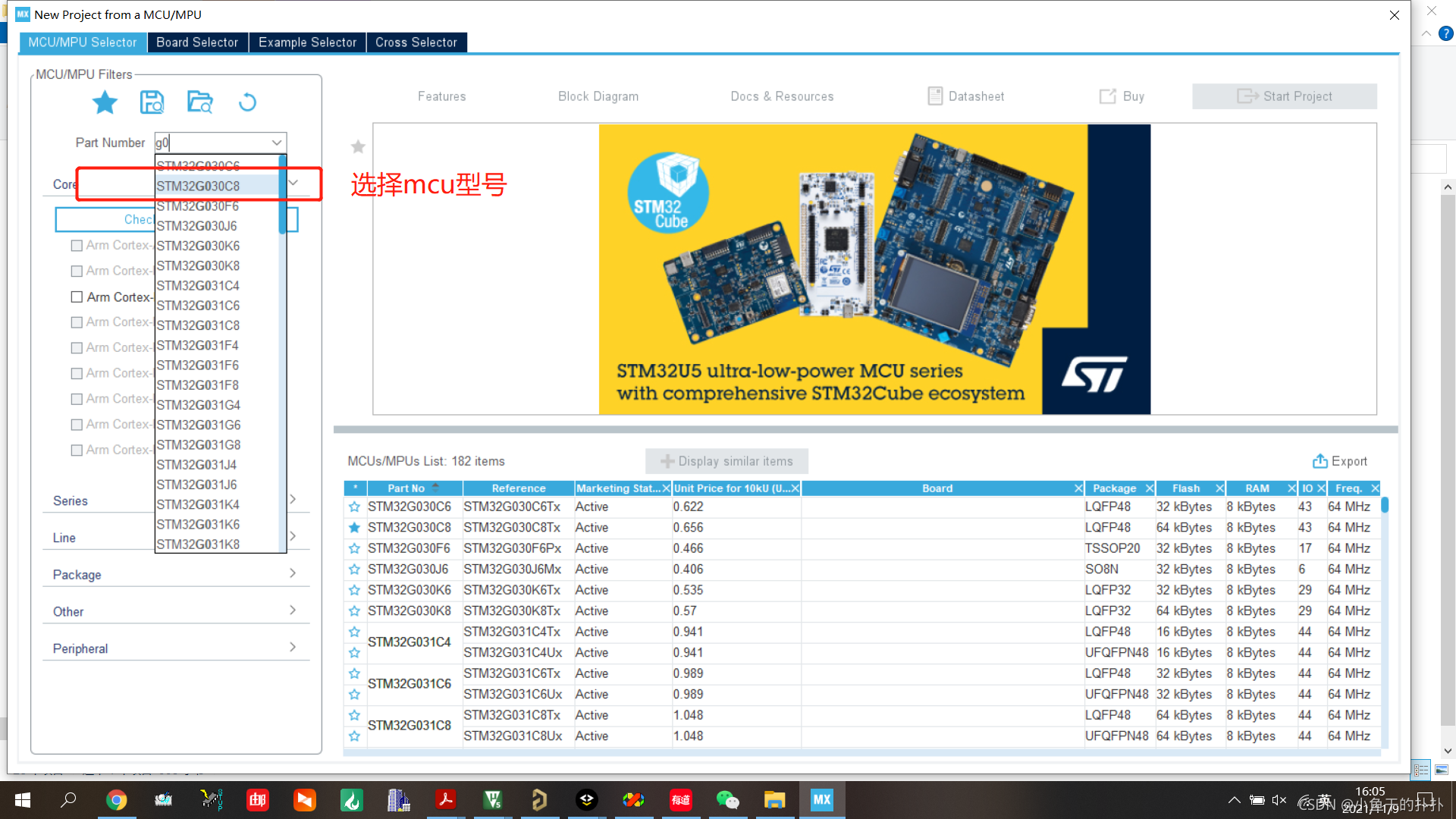

 选择mcu为stm32g030c8,然后双击五角星旁边的STM32G030C8。

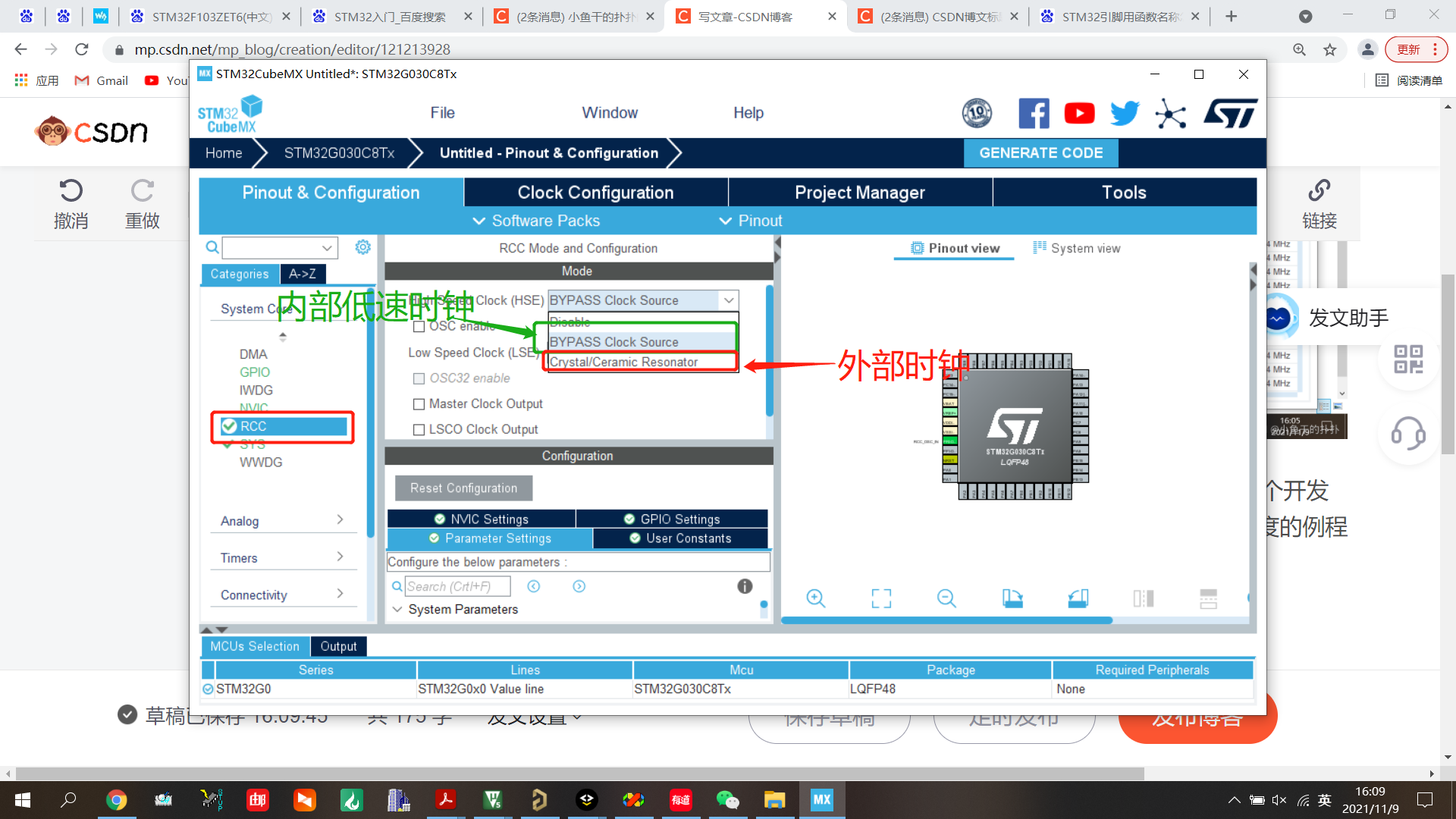

选好mcu型号后进入界面，先设置时钟，点击System  core 选择RCC设置时钟，我买的这个开发板有外部时钟，所以我选择的是外部时钟。设置如下，这个界面还有一些不太懂，照着百度的例程配置的，如图：

此处记录一下单片机的时钟源（老是忘记）：

 LSE:高速内部时钟，RC振荡器，频率为8MHz

LSI:低速内部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。

HSE:高速外部时钟，RC振荡器，频率为40kHz。

HSI:低速外部时钟，接频率为32.768kHz的石英晶体。

PLLCLK:锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。

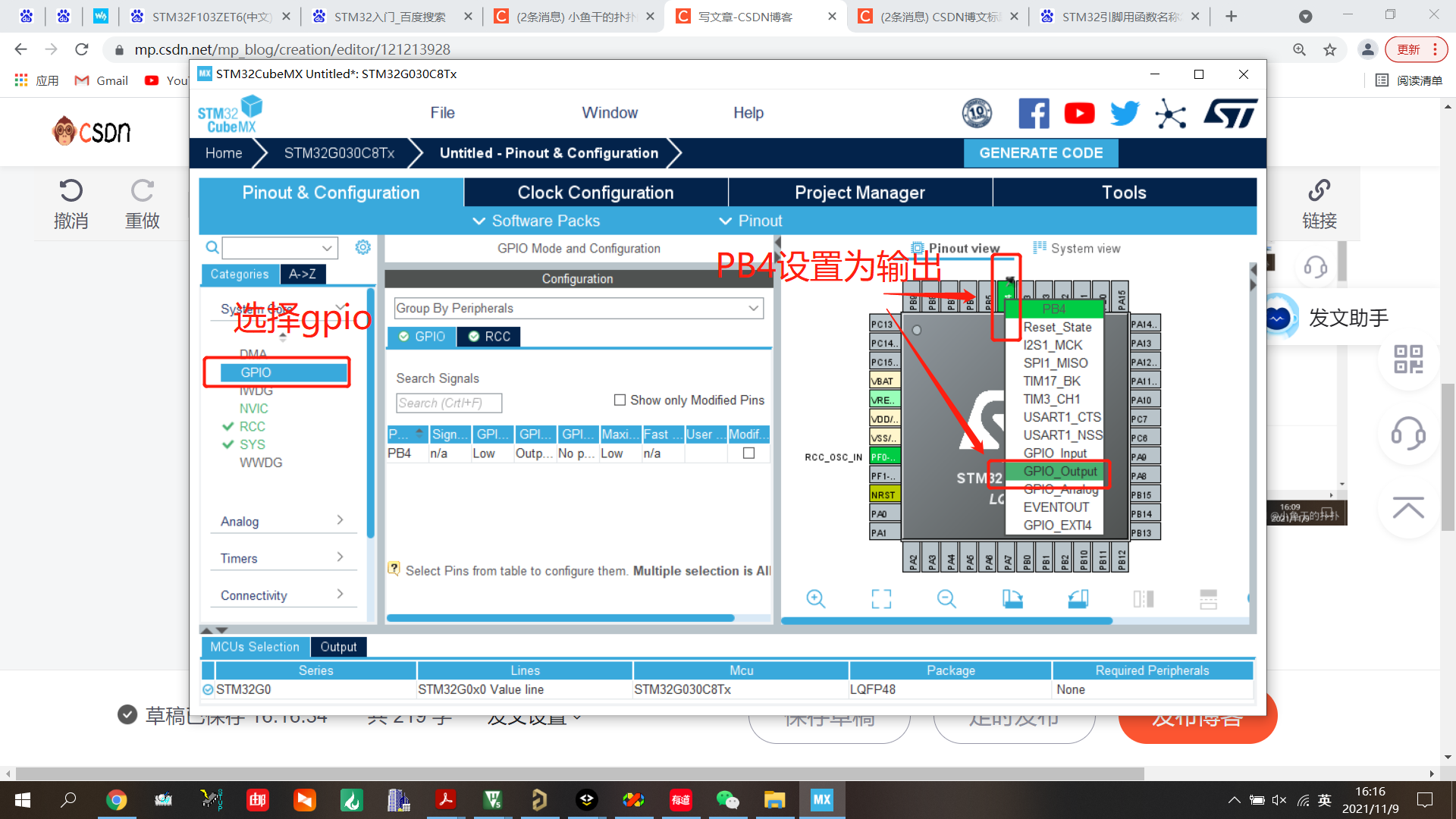

 DEMO板子的PB4接了一个LED,PB4为底的时候灯亮，设置PB4为输出口，

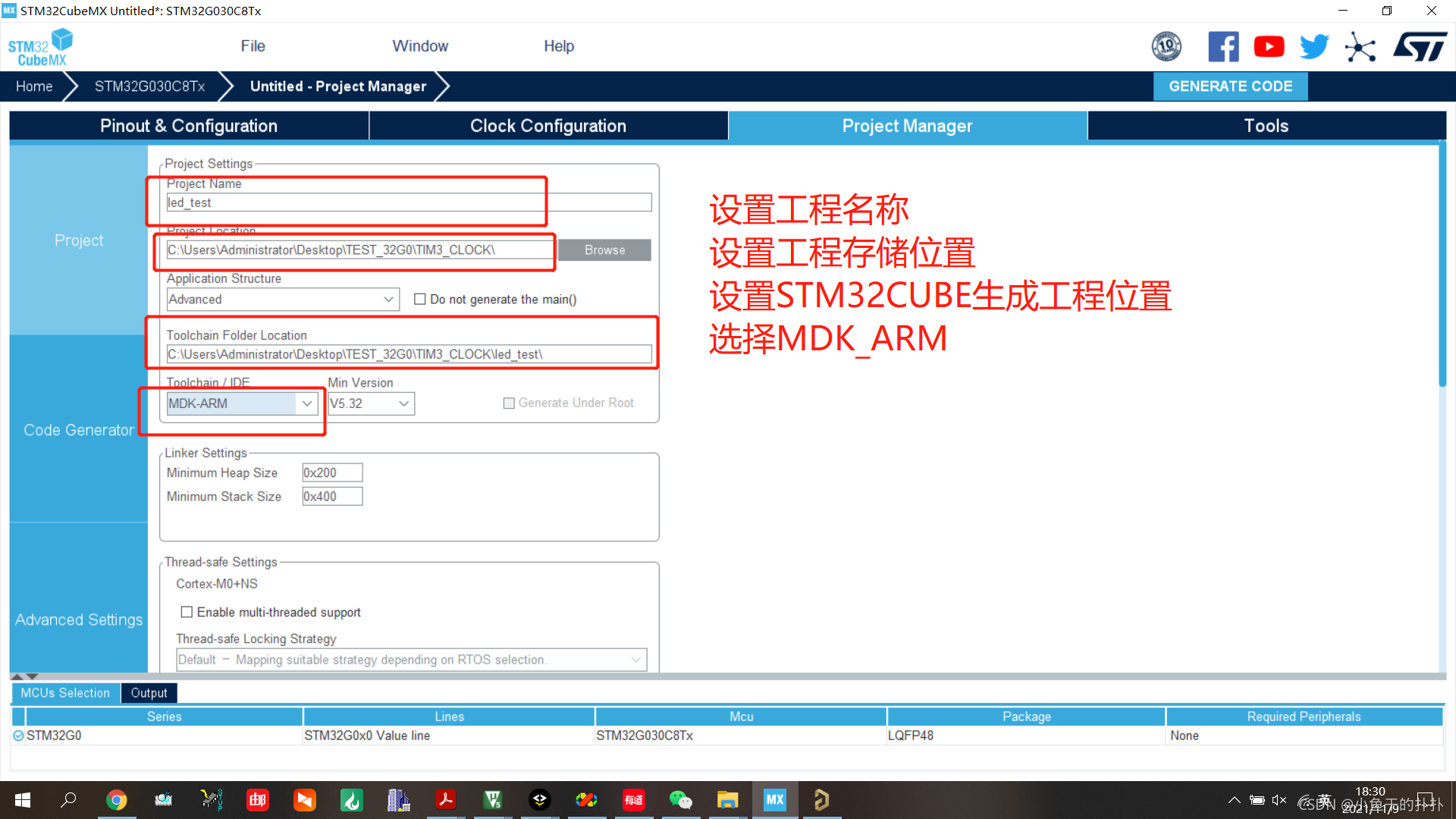

MCU配置设置完成后进行如下设置：

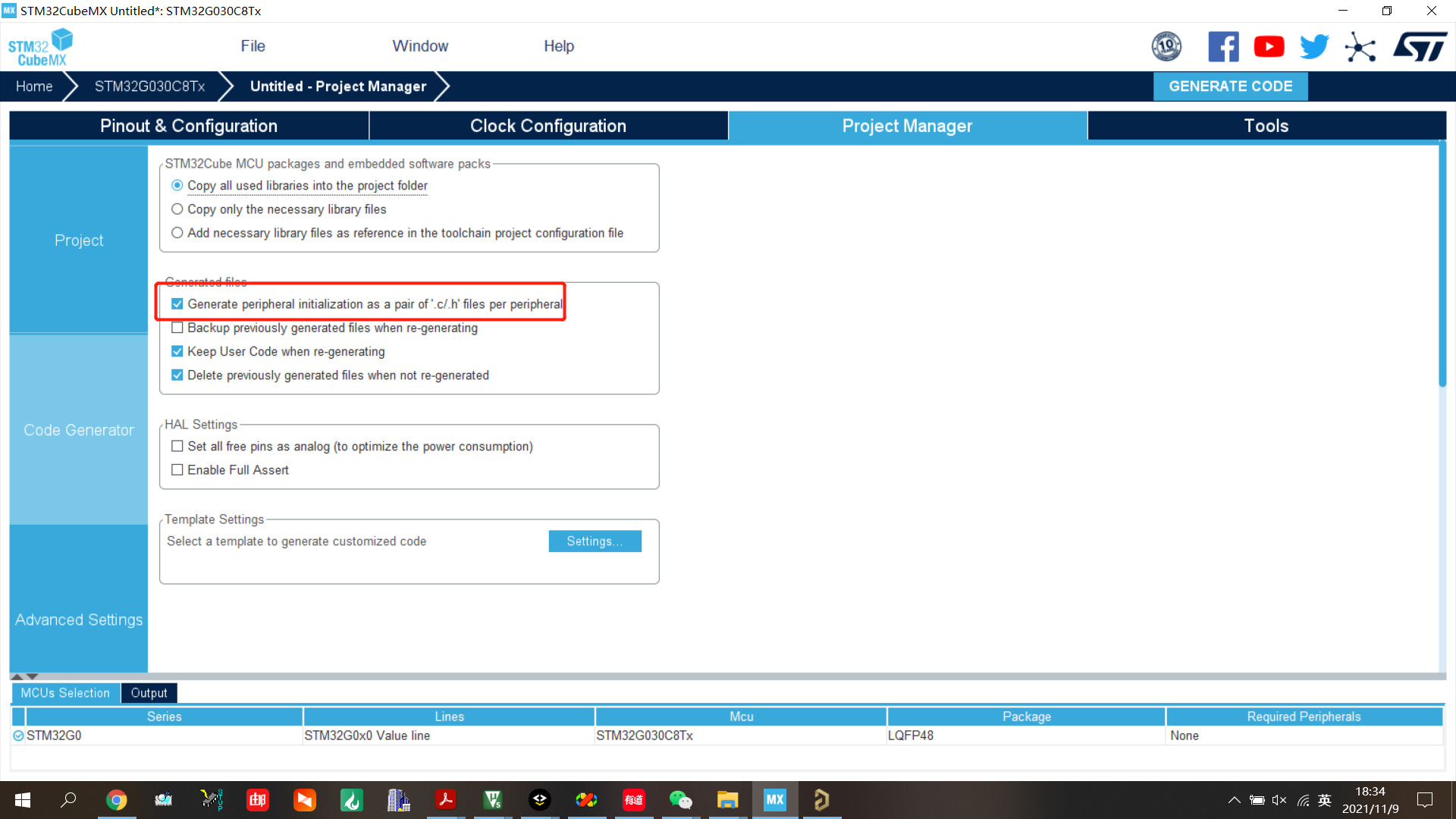

最后不要忘了设置Code Generator

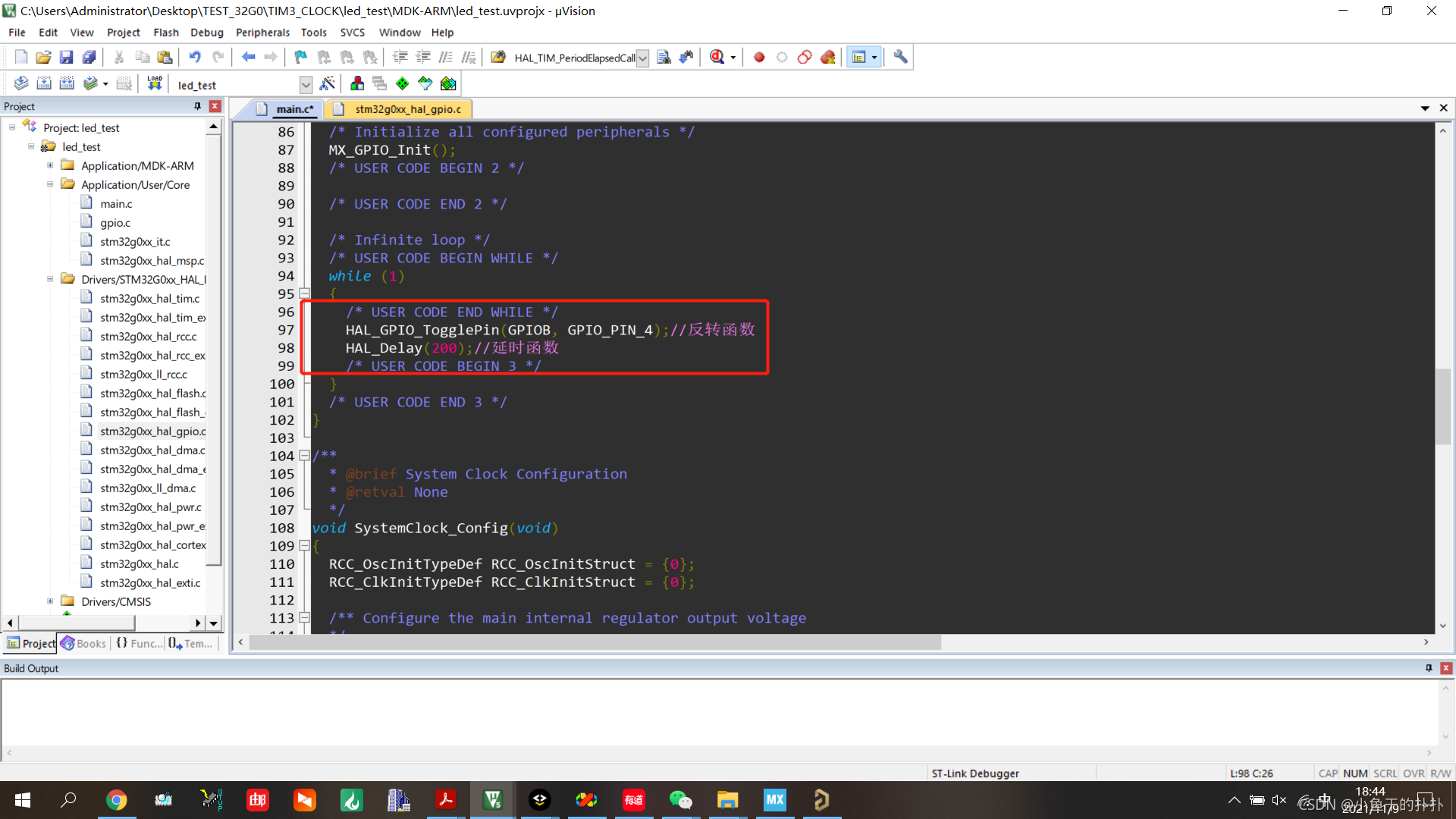

红框标记的打勾，打勾会生成gpio.c文件，不然GPIO有关函数会放在main.c文件里。设置完成后，点击GENERATE CODE,成功后打开keil工程进行配置，配置如下：

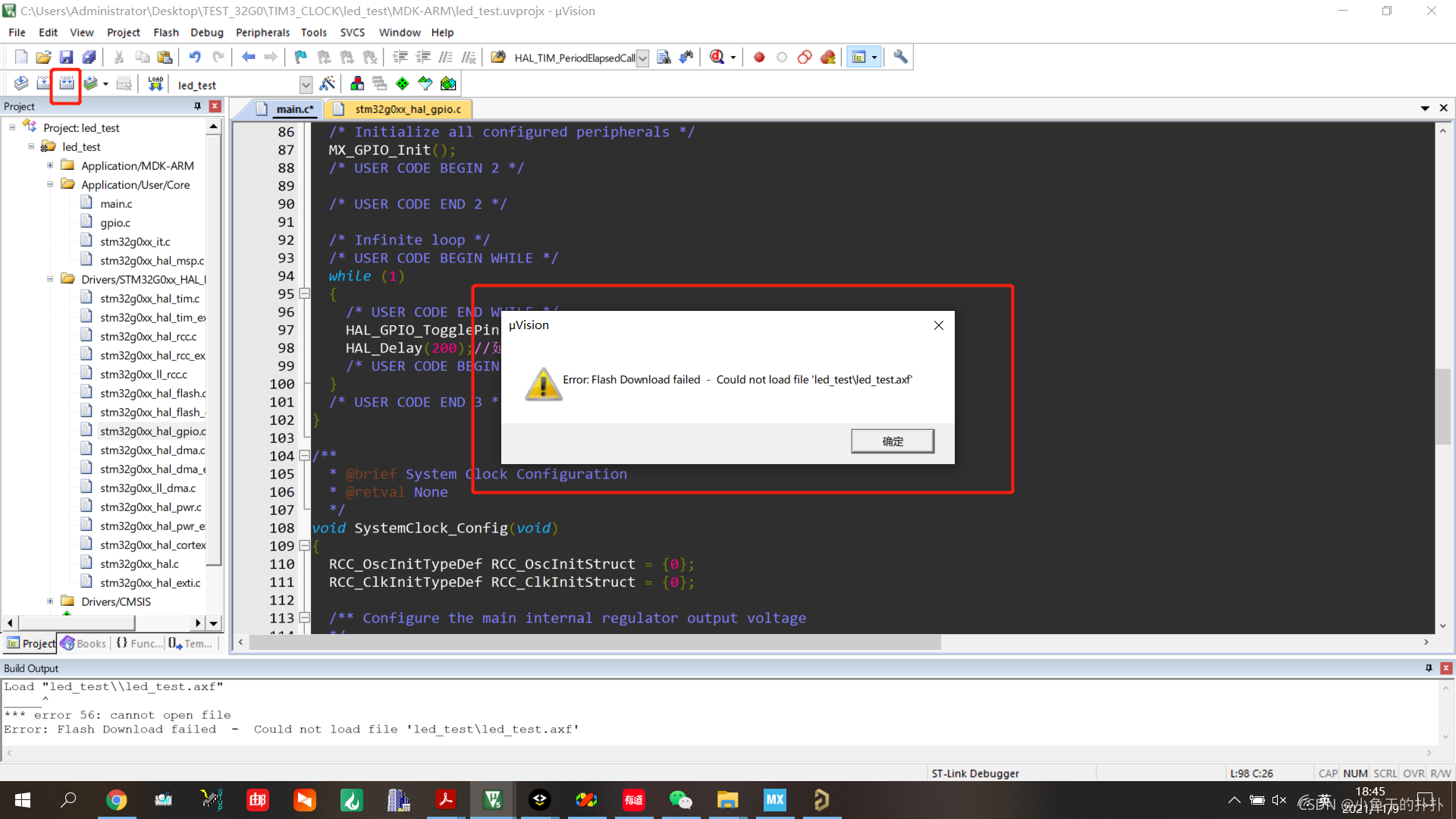

 往单片机里面烧录文件一定要先编译生成.hex文件后在烧录，不然就会出现上图那种情况。编译没有报错后，点击旁边带有LOAD的那个标识，下载程序，LED闪烁。
