10Cadence Allegro添加泪滴和覆网格铜
序言
泪滴
泪滴的作用主要有两个，一是使导线和焊盘连接更加稳固美观，避免多
次焊接时造成断线或焊盘脱落；二是平滑信号传输时的阻抗，减少阻抗
跳变。
覆网格铜
网格铜与实心铜的区别：
首先可以明确的一点是，通常在FPC软板上使用网格铜，利用其柔韧性，
而大部分的硬板采用实心铜；其次考虑EMC，实心铜可以提高完整的回流
平面和屏蔽层，这点上优于网格铜；而且同等宽度下，网格铜载流能力弱
于实心铜，随着电流增大，网格铜毫无疑问的会更容易发热，因此网格铜
并不更利于散热。
正文
- 添加泪滴，在菜单选择【Route-Gloss-Add Fillet】，泪滴命令可以操作的对象包括封装、网络、焊盘、过孔、走线，可以在“Find”栏中进行选取。
- 删除泪滴，在菜单选择【Route-Gloss-Delete Fillet】，在“Find”栏选择删除对象。
- 覆网格铜

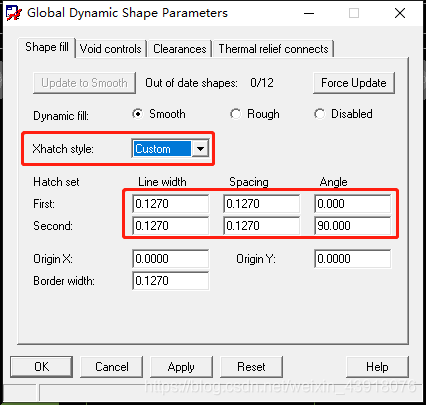

1）、选择菜单【Shape-Global Dynamic Parameters】，在弹出的界面设置铜皮的类型、网格铜的线宽、间距和角度，参数可自行修改，如图所示；

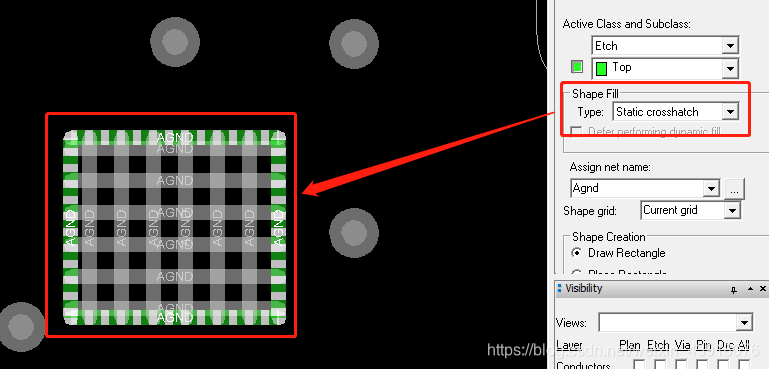

2）、选择覆铜命令，Type类型选择“Static crosshatch”，进行覆铜。
