关于Altium Designer 09导出BOM表不能正确分类问题
举例

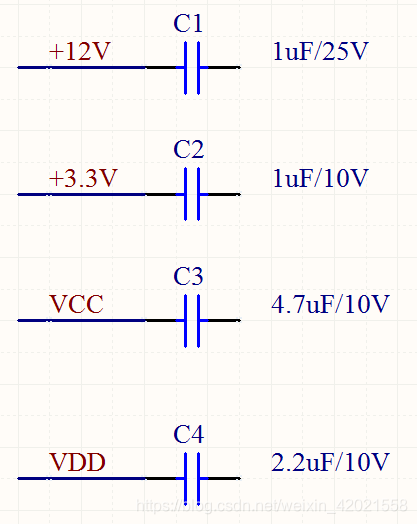

有如下原理图：
按默认设置导出BOM表
从图可以看出缺少元器件“容值”这一列，不能按值来分类。
解决问题
出现这一问题大部分与画原理图时元器件属性没有设置正确。

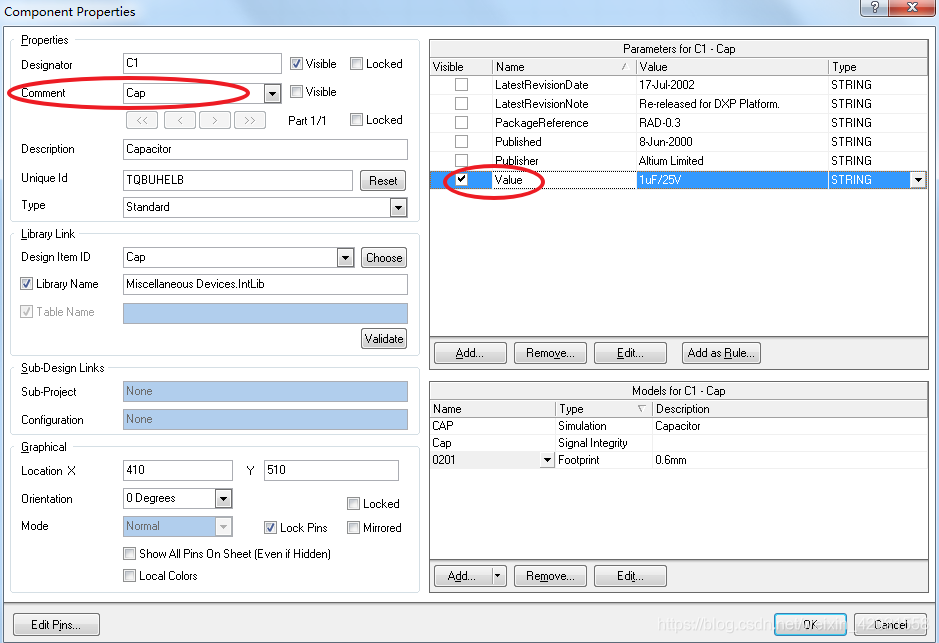

现在回到原理图看看元器件属性。
很明显，左栏Comment这一栏写成了“Cap”，并且隐藏了，而右栏多了一项Value。
所以，需要把Comment这一栏改成元器件值，即1uF/25V，显示出来。然后把右栏Value的勾取消，就能正确导出BOM表了。
