可编程管线浅析与 Hello World | Cocos 3D Shader 入门系列03
一、最简单的 Shader
在上一篇《Cocos Shader 入门基础二：初识 Cocos Shader》中我提到说，以后的 Cocos Shader 将在 builtin-unlit.effect 基础上逐步添加内容，渐进式学习。
但有不少开发者反馈：
只是粗浅的介绍了各个部分的含义，Google翻译也能做啊。
能不能讲讲基础知识啊，还是啥也不懂啊。
照顾一下新人呗，麻烦从零开始啦！
于是我做了一个大胆的决定：删除不必要的东西，从最最最最简单的 effect 开始，简单到缺少任何一行代码，就跑不起来的地步。

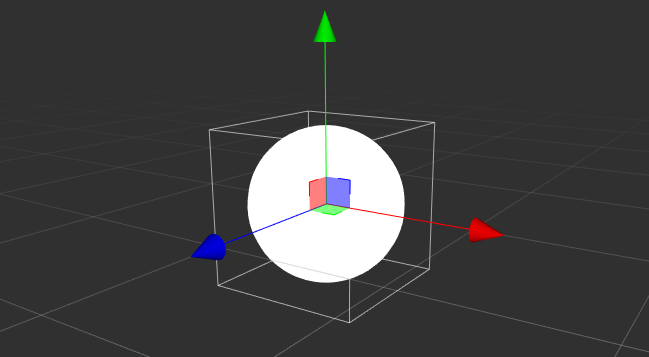

我把它命名为 cocos-shader-helloworld.effect，它将渲染出下面的效果。
它目前很简单，但随着教程的进行，它将变得越来越「胡里花哨」

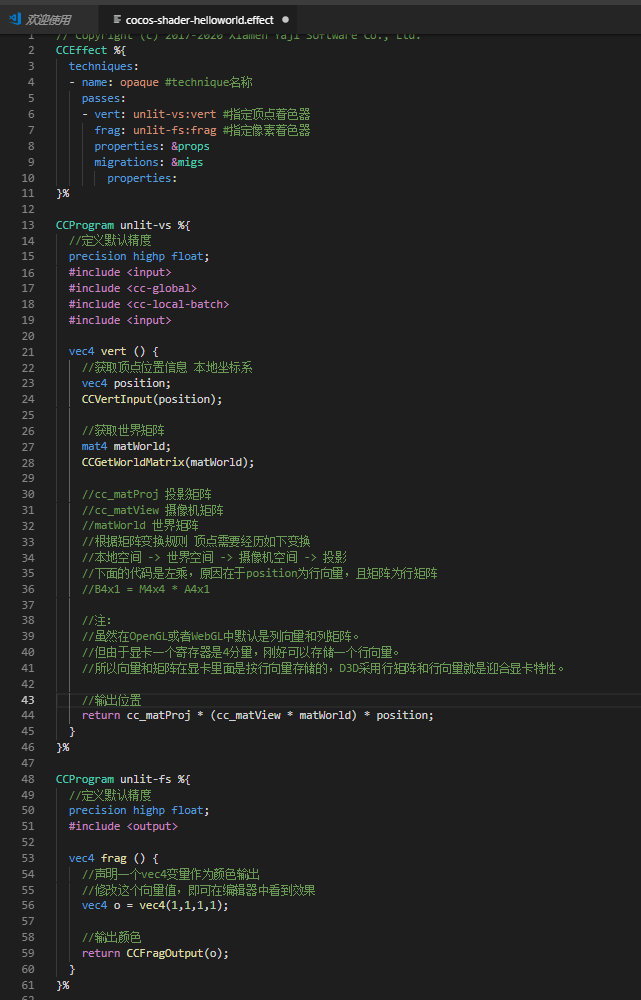

为了使大家更好地理解各个细节，麒麟子在 Shader 中加了注释，请看下图：
二、可编程管线浅析
麒麟子一直在想，「3D 可编程管线」到底应该以什么样的方式，什么样的程度讲给大家听。
看到上面的截图时我灵机一动。
我们不如就从上到下，以讲解 Cocos Shader 的角度，对涉及到的 3D 管线知识进行讲解。
2.1、定义部分
在 cocos shader effect 中，可以定义多个 technique，每一个 technique 主要的属性就是 name 和 pass。
在上面的 cocos-shaer-helloworld.effect 中我们定义了一个叫 opaque 的 technique，且这个 technique 只有一个 pass。
如果你不喜欢，可以改掉 technique 的名字，这不会对效果造成任何影响。
2.2、vert 函数（顶点着色器）
在本案例中，顶点着色器的入口函数是 vert()。
在 pass 中，通过 vert:unlit-vs:vert 引用。
unlit-vs 就是 CCProgram 的名字，在一个 effect 文件中，我们可以定义多个 CCProgram，每一个 CCProgram 中可以有多个函数，然后根据配置来决定入口函数。
在本文所示例的 vert 函数中，我们只做了最基本的位置信息输出：顶点坐标信息在经历了世界变换，摄像机变换，投影变换后，作为 vert 函数的返回值。
2.3、顶点坐标从本地到屏幕的经过
很多朋友误以为经过投影变换后的坐标就是屏幕坐标，那是不对的。
vert 函数输出的坐标并不是屏幕坐标，在有些书上把这个叫 裁剪坐标。不管叫什么，大家记住它就是投影后的坐标就行。
这个投影后的坐标，为了适应不同的显示设备，会做一次规范化设备坐标系（NDC）处理。
NDC 处理过后，会进行视口映射。
视口映射结束后，才是显示到窗口上。

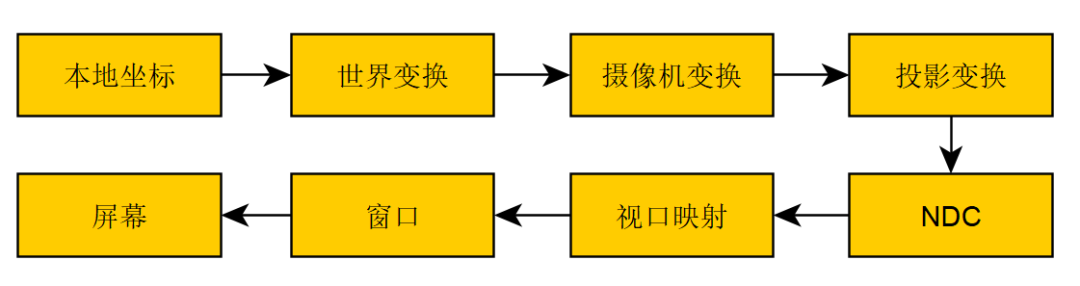

麒麟子用拙劣的绘图能力给大家绘制了下面这张变换图。可以清晰的看到顶点坐标需要经历的变换步骤。
注：投影变换之后，坐标信息就不受 Shader 控制了。
2.4、光栅化
顶点着色器之后，并不会直接传递给像素着色器，而是会先把顶点着色器输出的东西进行插值、像素化。
这个过程有一个术语叫：光栅化

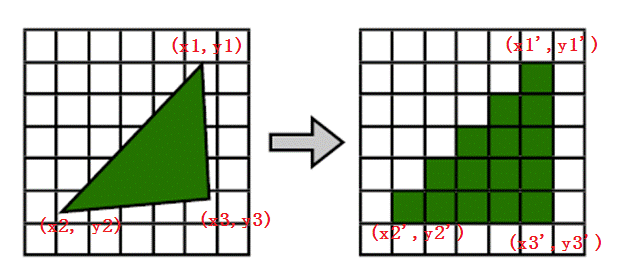

如下图所示，三角形经过光栅化后，变成了一个个像素。
除了顶点位置信息，顶点法线、颜色、纹理坐标等都会先经过光栅化，再传递给像素着色器。
由于所有 vert 输出的值都会被光栅化，所以顶点着色器传递到像素着色器的法线向量，在使用的时候，记得先 normalize，否则会有意想不到的效果。
关于光栅化的内容，建议大家多在网上搜索资料看看，有一个更深入的了解。
2.5、frag函数 （像素着色器）
光栅化之后的顶点信息会被传递给像素着色器。
后期的教程中，我们为了实现一些高级效果，其实大部分情况下是对 frag 函数的增强。在本文的示例中，我们为了尽可能减少大家的理解成本，麒麟子连 color 都没有从外部传递过来，直接在代码中定义了颜色。
大家可以修改 frag() 函数中的颜色值来查看像素变化
这里顺便说一下，像素着色器（Pixel Shader）和片元着色器（Fragment Shader）是一个东西。前者来自于 Direct3D 圈，后者来自于 OpenGL 圈。
2.6、像素的一生

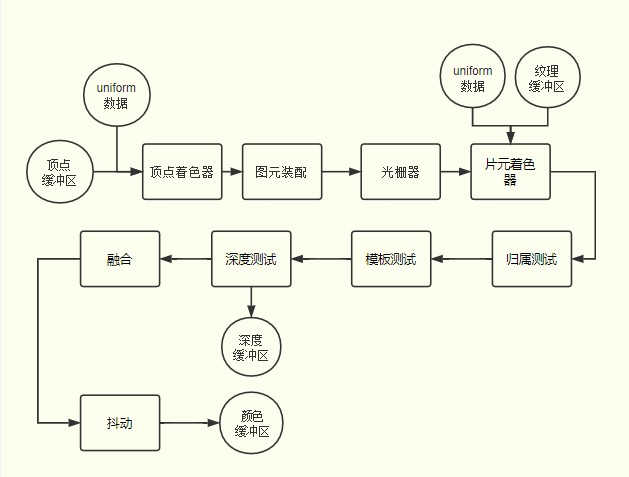

像素着色器处理之后，像素还会进行一系列的测试和操作，只有测试都通过的像素，才会被写入到目标缓冲区中。如下图所示：
2.6.1、模板测试（Stencil Test）
模板测试会根据预先设置好的模板测试参数进行工作，并决定是否要丢弃像素。
在本文里，麒麟子不打算进一步讲模板测试的细节。
如果后面的章节有用到模板测试的地方，会进行详细说明。
如果现在就想了解模板测试的朋友，请自行搜索。
2.6.2、深度测试（Depth Test）
「深度测试」需要深度缓冲区的配合，请先查看本文 6.4 小节中的「深度缓冲区」概念。
深度测试提供了 > >= == < <= != 总是，从不等比较运算符，默认是 <=。

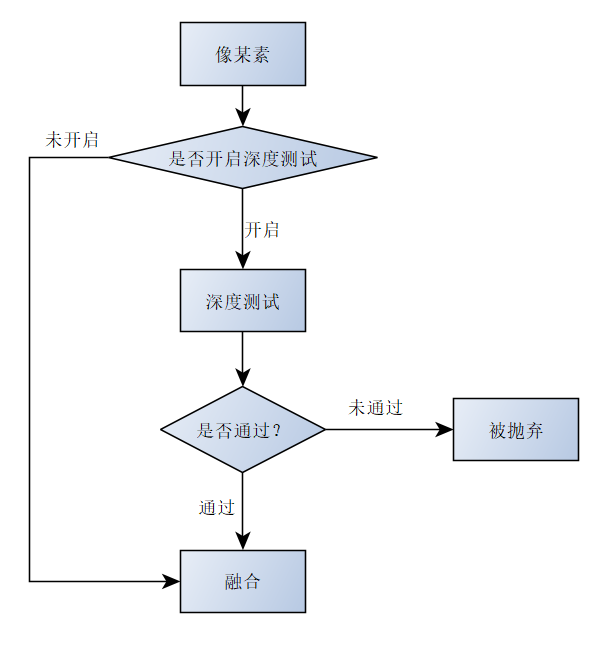

当一个像素进入深度测试环节时，会进行如下操作。
2.6.3、融合 (Alpha Blend)
如果一个像素以上所有测试都通过了，则会进入融合处理阶段。
融合就是我们经常说的透明混合。
它会将当前像素的值按照我们设置好的混合方式，与目标颜色缓冲区的值进行融合。
如果没有开启 Alpha Blend 开关，则这阶段自动跳过。
我们常见的 alpha 混合因子如 src_alpha、one_minus_src_alpha 等就是用在这个操作上面的。
关于 alpha blend 参数细节和使用技巧，我们会在后面的讲解中深入解释。
2.6.4、写入帧缓冲区
最终，像素会被写入缓冲区中。帧缓冲区有三个：颜色缓冲区、深度缓冲区、模板缓冲区。
颜色缓冲区（Color Buffer）：
颜色缓冲区，故明思意，存储颜色的缓冲区。这个缓冲区就是我们屏幕上能看到的缓冲区。
深度缓冲区（Depth Buffer）：
是一个看不见的缓冲区。
深度缓冲区存储的是一个与顶点z值相关的值（这个z值是摄影后的z值，由于它处于摄像机空间，由近即远，所以我们称它为深度）。
这个缓冲区使我们在渲染非透明物体的时候，不用管先后顺序，也能保证结果的正确性，大大提高了绘制效率。
眼尖的朋友就会问，透明物体怎么办呢？
透明物体是需要从远到近进行渲染的，可以搜索“油画家算法”作进一步研究。
当然，Cocos 引擎已经做了这个排序的事情，不必过于担忧。
如果渲染状态 深度写未开启，则不会进行深度缓冲区写入。
模板缓冲区（Stencil Buffer）：
这个缓冲区可以理解为一个标记缓冲区，他提供了一些比较运算操作，用于实现一些特殊效果。
如果渲染状态开关 模板缓冲未开启，则不会进行模板缓冲区写入
模板缓冲区的背景知识，建议大家多看其他资料。
这里只是简单介绍了颜色缓冲区、深度缓冲区、模板缓冲区的基本概念，如果要展开来讲各个细节，可能够写好几篇文章了。
想要了解更多细节的朋友，请自行搜索关键字。
三、总结
根据开发者朋友们的反馈，麒麟子在本文中直接将 Cocos Shader 的学习拉回到了原点，真正的从零开始。
虽然本文的 cocos-shader-helloworld 非常简单，但随着教程的进行，它会越来越丰富。
它越是华丽，代表你 Shader 的学习越有进步。
本文也对「3D 可编程管线」做了一个简要的梳理，然而由于篇幅有限，不可能详尽地讲每一个知识点，好在网络上已经有很多相关优质的文章。
希望大家阅读完成之后，以本文为题纲，针对文中提到的各种术语和关键字进行搜索，去拓展自己的相关知识。
编程这个事情，只要下功夫多练，收获不会差的。
借卖油翁的一句话：
我亦无它，但手熟尔！
