一.动态路由的概述

动态路由是基于某种路由协议实现的

（1）.动态路由的特点

（1）减少了管理任务
（2）占用了少量带宽

（2）.动态路由协议概述

路由器之间用来交换信息的语言

（3）.度量值

1、跳数、带宽、负载、时延、可靠性、成本
2、路由器会通过度量值来确定最优路由路径

(4).按照路由执行的算法分类

（1）.距离矢量路由协议

(1)、依据从源网络到目标网络所经过的路由器的个数选择路由.
(2)、RIP, IGRP (思科私有协议)

（2）.链路状态路由协议

(1)、综合考虑从源网络到目标网络的各条路径的情况选择路由.
(2)、OSPF, IS-IS

二.RIP路由协议及工作原理

（1）RIP的概述

1、定期更新
2、邻居
3、广播更新
4、全路由表更新

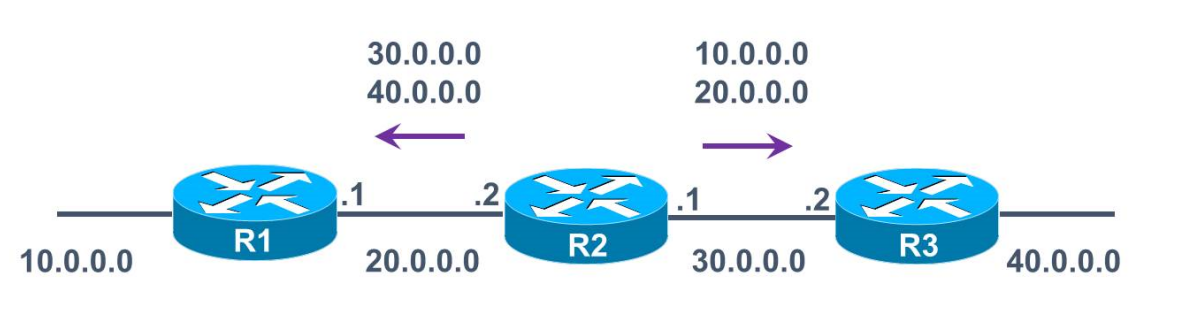

（2）路由表的形成

1、路由器学习到直连路由
2、更新周期30s到时，路由器会向邻居发送路由表
3、再过30s，第二个更新周期到了再次发送路由表

（3）RIP度量值与更新时间

1.RIP度量值为跳数

最大条数为15跳，16跳为不可达

2.RIP更新时间

每个30秒发送路由更新消息，UDP520端口

3.RIPP路由更新消息

发送整个路由表信息

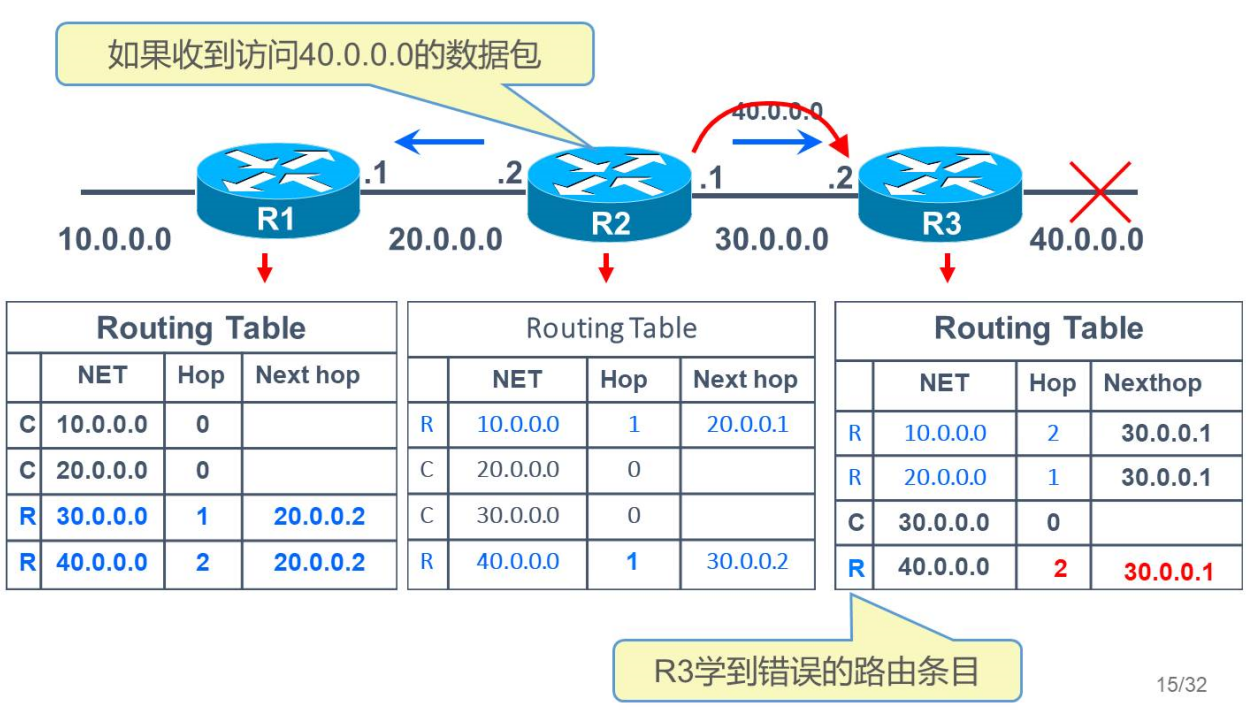

三.路由环路

（1）、从一个接口学习到路由信息，不再从这个接口发送出去
（2）、同时也能减少路由更新信息占用的链路带宽资源

四.水平分割

1. 水平分割

在路由信息传送过程中,路由器从某个接口接收到的更新信息不允许再从这个接口发回去。同时也能减少路由更新信息占用的链路带宽资源。

2. 毒性逆转

路由器从某个接口上接收到某个网段的路由信息之后,并不是不往回发送信息了,而是发送,只不过是将这个网段标志为不可达,再发送出去。收到此种的路由信息后,接收方路由器会立刻抛弃该路由,而不是等待其老化时间到。这样可以加速路由的收敛。

3.配置命令

[R1]rip 1 ###启动RIP
[R1-rip-1] version 2 ##启动版本2 (缺省为版本1)
[R1-rip-1]undo summary ##关闭路由自动聚合(即所有路由信息都会按照IP地址分类归类)
[R1-rip-1] network 192.168.10.0 ##宣告主网络号, v2会携带掩码组播更新224.0.0.9, v1不携带掩码广播更新255.255.255. 255
[R1-rip-1]network 200.1.1.0

兼容模式

[R1] int go/0/1
[R1-GigabitEthernet0/0/1]rip version 2 multicast ##把设置成rip1路由器的某一接口单独设置成rip版本2
