06-异常与中断
声明：
本文是本人在韦东山笔记的基础上加了一些注释，方便理解。原文地址：http://wiki.100ask.org/%E7%AC%AC014%E8%AF%BE_%E5%BC%82%E5%B8%B8%E4%B8%8E%E4%B8%AD%E6%96%AD
请来访的读者注意：如果你没读过本章笔记，请你忽略这一黑块里的总结。这一黑块是我多次阅读本笔记的总结。你可
以直接从本章“第01节 概念引入与处理流程”开始读。每读一遍往往有得：
1、处理und、swi异常无非就是那几个步骤，两者相同
2、处理中断，中断是一种特殊的异常。在本笔记示例中，und、swi异常是你故意加一句错误语句让程序错误。
而中断不然，中断的处理函数比较复杂，你得分辨中断源，然后处理中段，还得清中断。

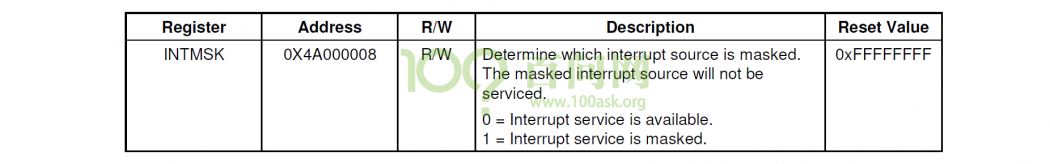

并且你得对中断控制器（也即mask寄存器）和中断源（比如按键配置成中断）进行初始化。
3、本章重要内容，我想两点吧，第一是异常的机制，即第4节（第5节其实和第4节一样）；第二点是中断的机制，标准
的中断编程比直接看本章的最后代码即可，即把中断处理函数用一个注册函数指针数组保存起来，以后用的时候很方便。
对这种中断注册编程进行总结：
1、程序从start.S的
_start:b reset /* vector 0 : reset */
然后执行
reset：
然后
ldr pc, =main /* 绝对跳转, 跳到SDRAM */

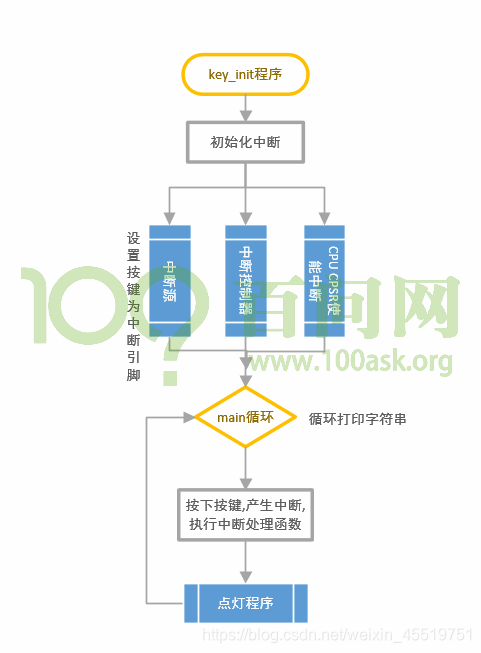

2、然后看主函数：
int main(void)
{key_eint_init(); /* ①初始化按键,②初始化相应的中断控制器相应的EINTMASK去使能相应的位，③把key_eint_init()注册到一个函数指针数组里*/timer_init(); /* ①初始化时钟,②初始化相应的中断控制器相应的EINTMASK去使能相应的位，③把timer_init()注册到一个函数指针数组里*/
/*注册函数：
void register_irq(int irq, irq_func fp)
{irq_array[irq] = fp;INTMSK &= ~(1<
/*比如：
register_irq(0, key_eint_irq);
就表示，一旦外部来0中断，那么就会跳到key_eint_irq()函数*/
3、一旦发生中断信号，那么汇编start.S文件中就会跳到中断处理函数，handle_irq_c()
void handle_irq_c(void)

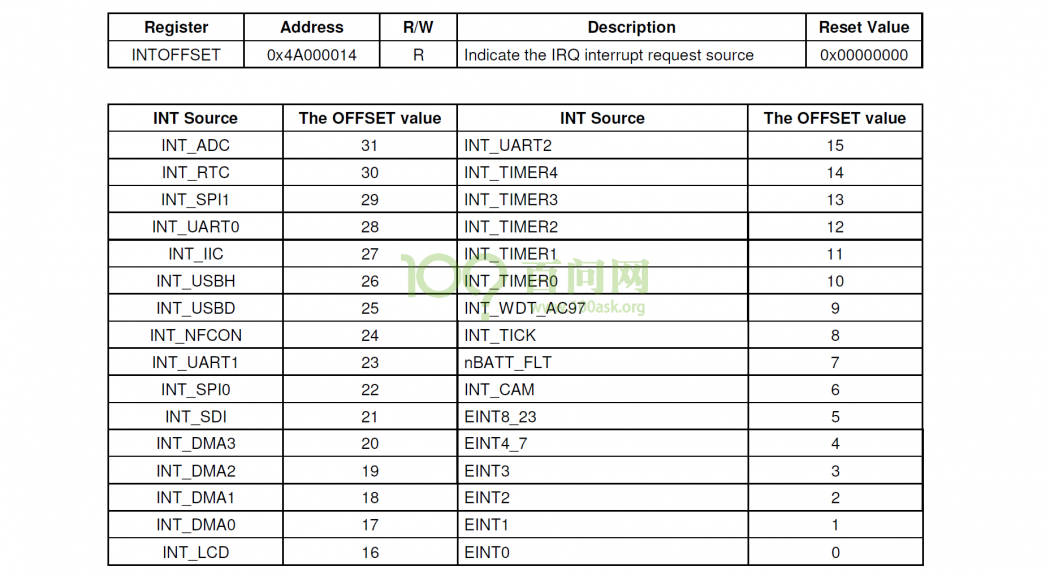

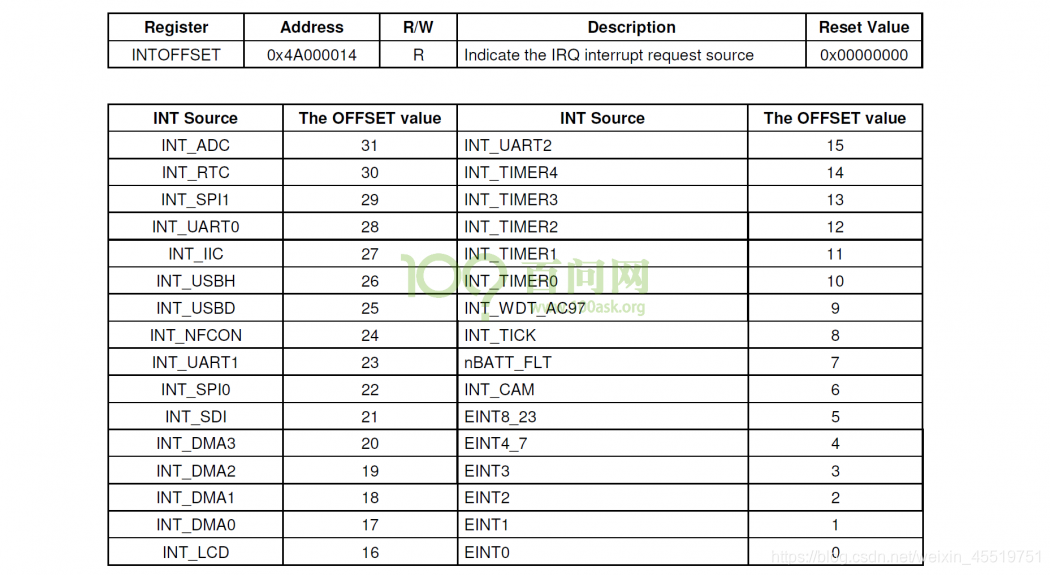

{/* 分辨中断源 */int bit = INTOFFSET;/* 调用对应的处理函数执行 */irq_array[bit](bit);/*要知道，你前面注册过了，来了哪个中断信号，就会处理相应的函数（比如对于本章的按键中断示例来说，那就是key_eint_irq()）*//* 清中断 : 从源头开始清 */SRCPND = (1<<bit);INTPND = (1<<bit);
}4、我在练习中断编程的时候遇到的坑：

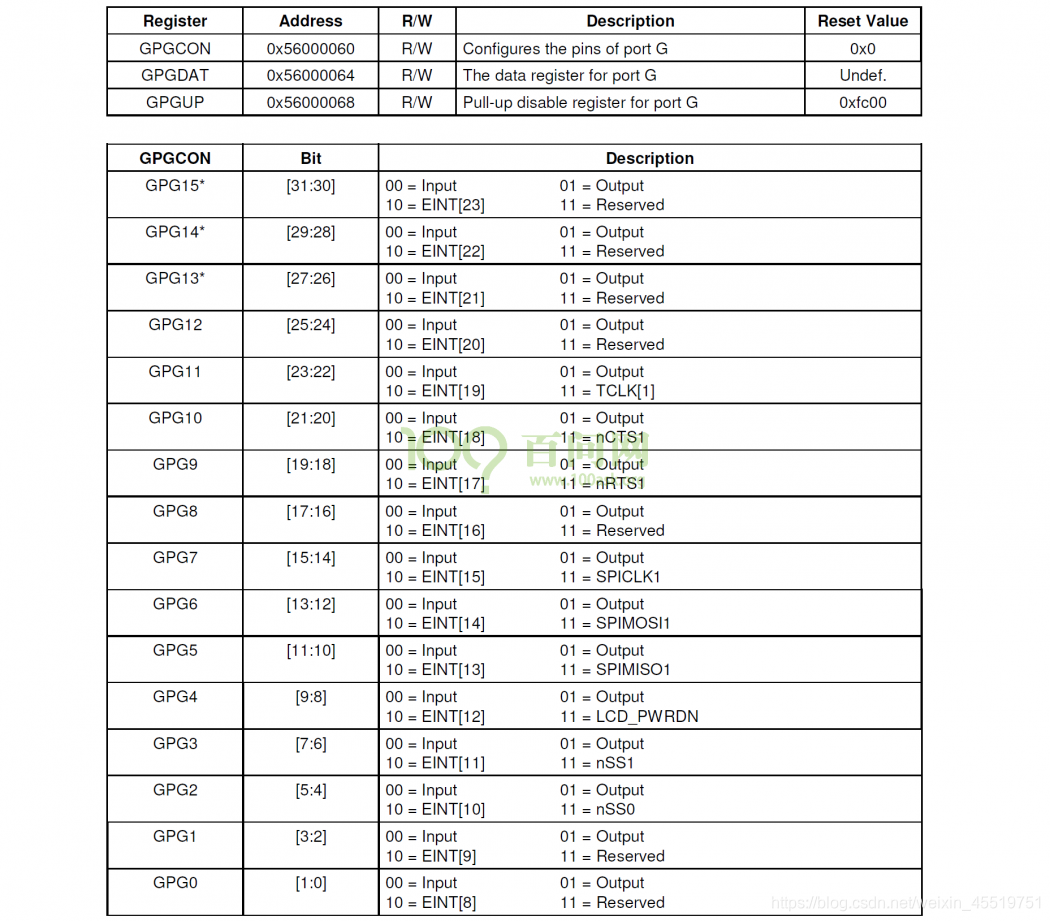

我的友善之臂的四个按键为：

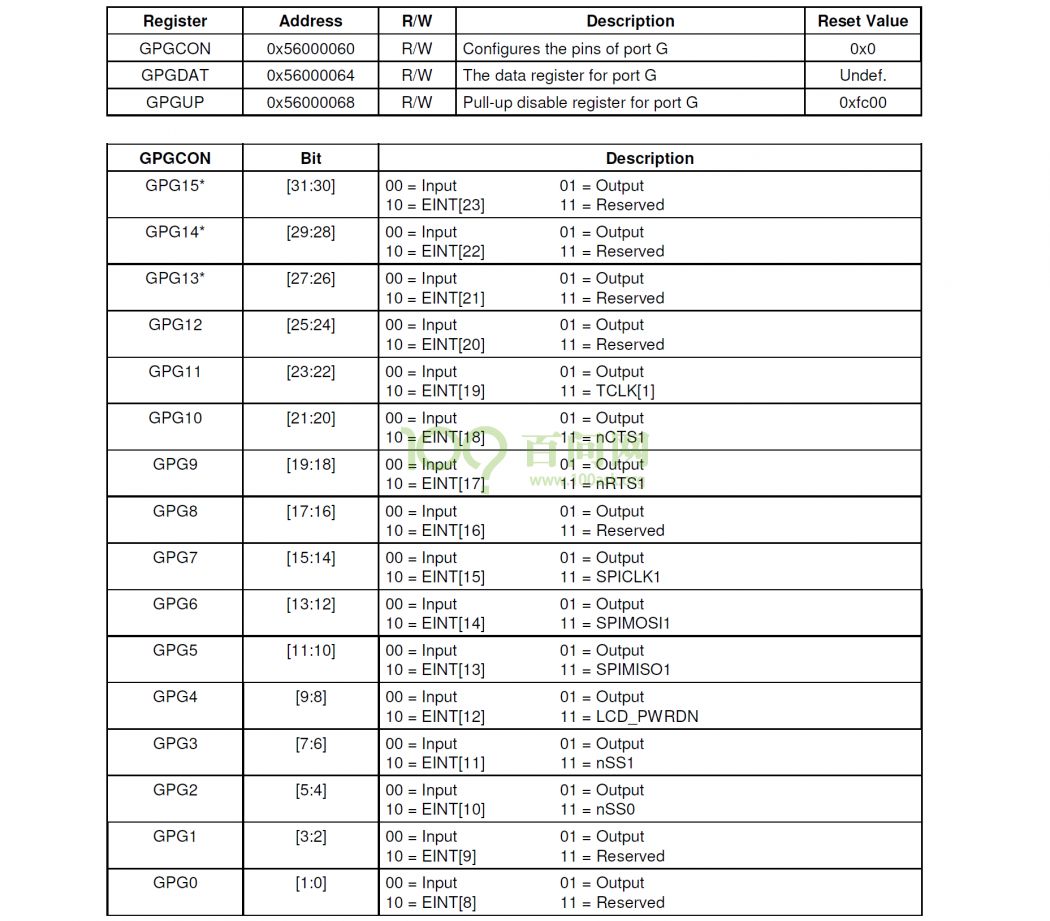

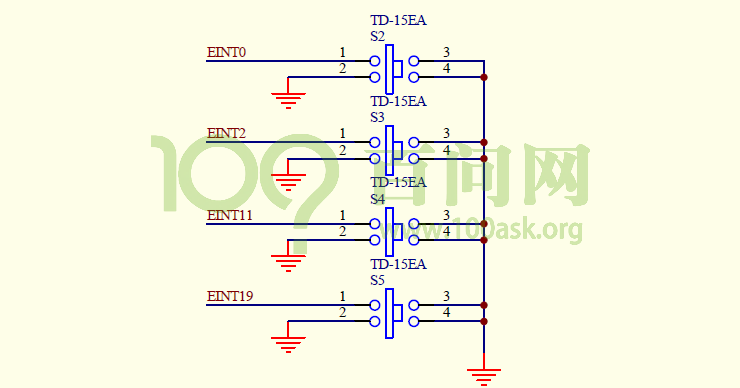

k1 - GPG0 - EINT8; k2 - GPG3 - EINT11; k3 - GPG5 - EINT13; k4 - GPG6 - EINT14;

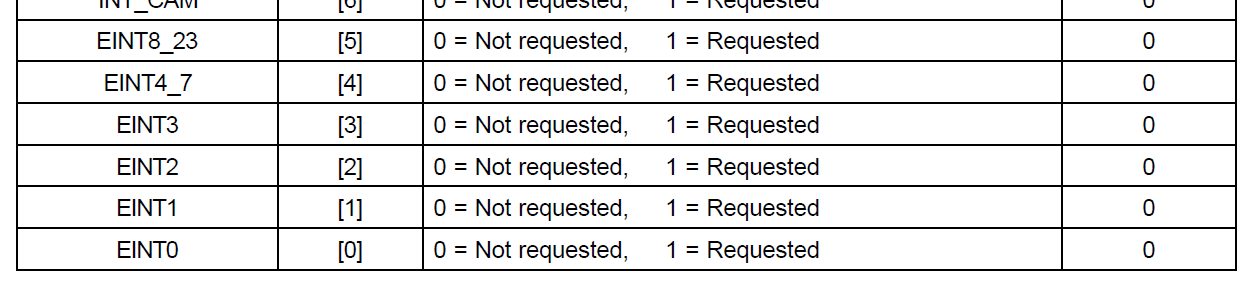

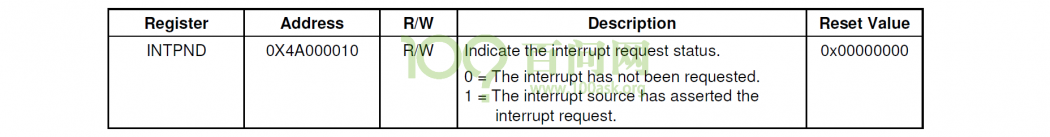

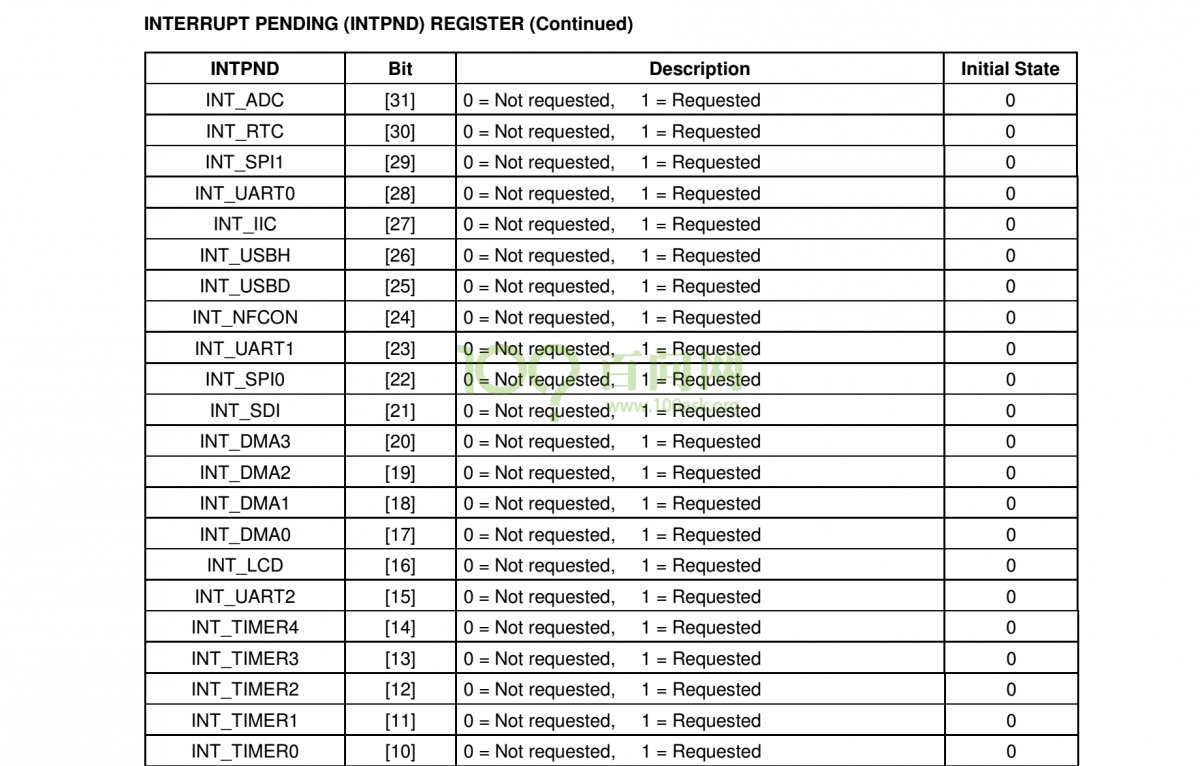

而在void key_eint_irq(int irq)函数中，

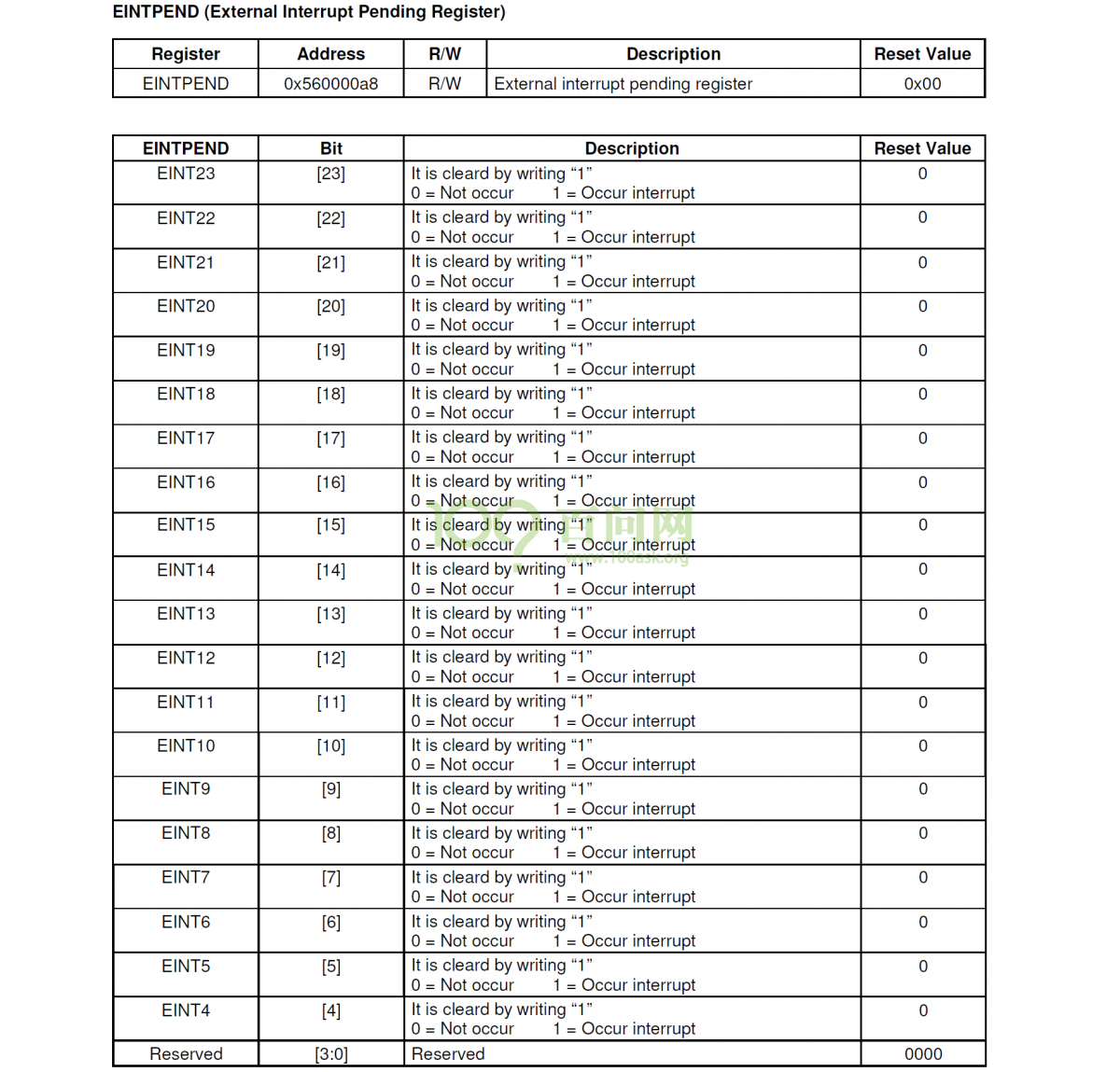

/*先把这个值 读 出来，清的时候我再把他写进去。达到了清EINTPEND的目的*/unsigned int val1 = EINTPEND;if (irq == 5) //注意：EINT8、EINT11、EINT13、EINT14都包含在INTOFFSET的bit5，即这四者的irp共为5！！！{然后使用EINTPEND区分是四者中的哪一个。区分方法为：if(val1 & (1<<8)){//注意：不是if(val1 == 8)这种语法！！！！}if(val1 & (1<<11)){}if(val1 & (1<<13)){}if(val1 & (1<<14)){}}然后：EINTPEND = val1;//即清中断（恢复原本的EINTPEND值）
4、我在练习中断编程的时候遇到的坑二：

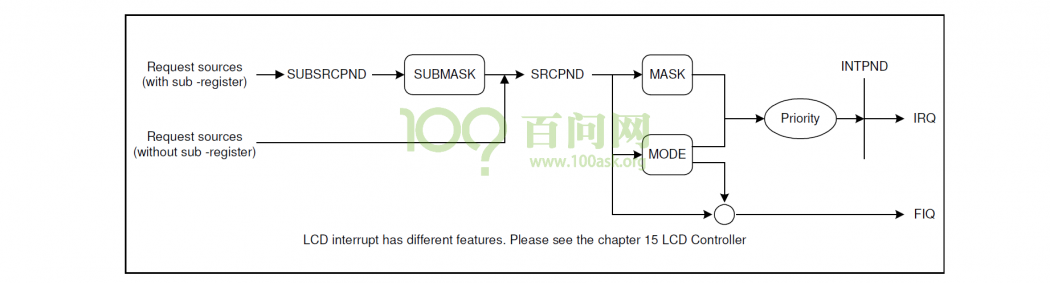

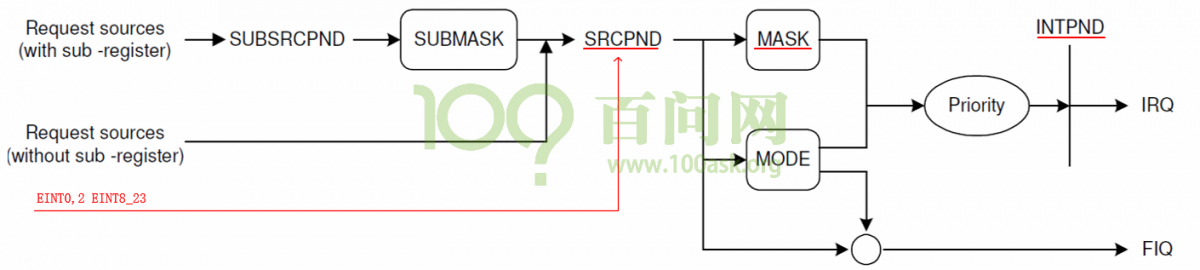

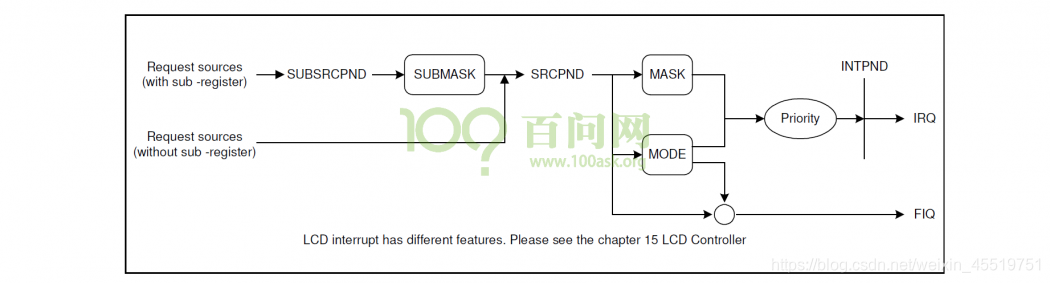

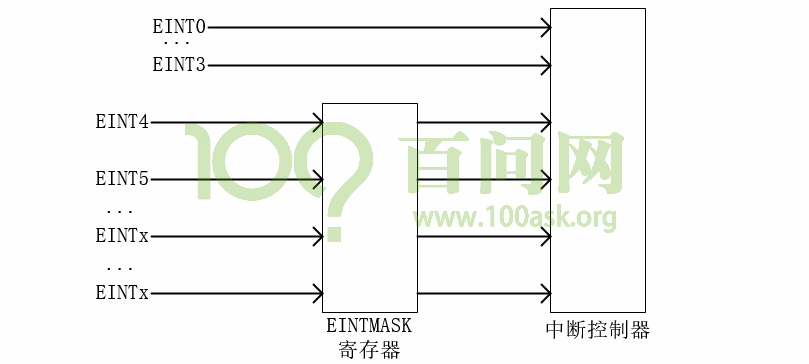

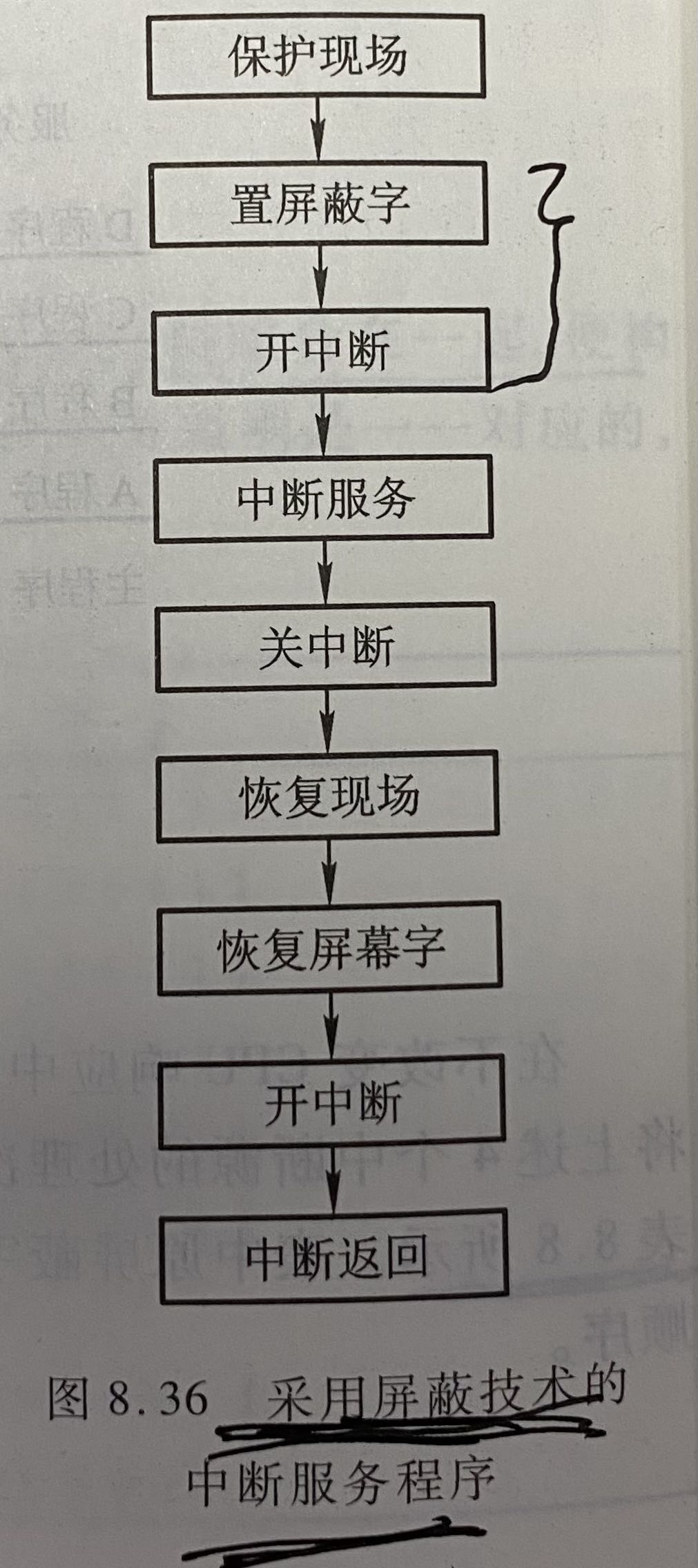

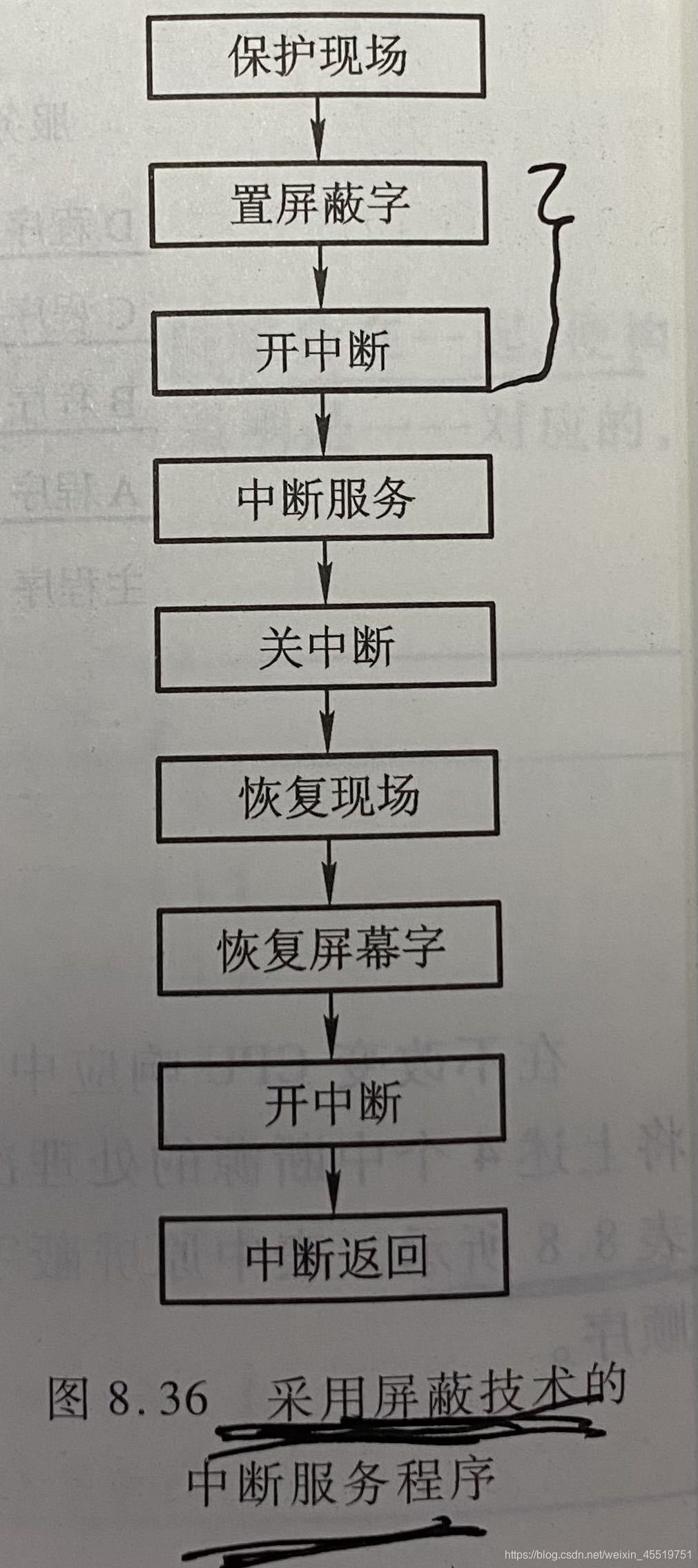

第四点中的 对下图解释：
屏蔽字就是屏蔽寄存器中的内容，屏蔽寄存器中的内容就是把各个屏蔽触发器组合到一起，而每个中断请求触发器都有一个屏蔽触发器。总而言之，你需要知道，每个中断源都可以通过设置MASK的值而被屏蔽，注意，屏蔽的是中断源信号。
而开、关中断，是指的，CPU是否去响应中断源的信号，是从CPU的角度出发的。
第01节 概念引入与处理流程
先来取个场景解释中断概念。
假设有个大房间里面有小房间，婴儿正在睡觉，他的妈妈在外面看书。问：这个母亲怎么才能知道这个小孩醒？
第一种方法：过一会打开一次房门，看婴儿是否睡醒，让后接着看书
第二种方法：一直等到婴儿发出声音以后再过去查看，期间都在读书
第一种 叫做查询方式：
优点：简单
缺点： 累
写程序表示这种方式：
while(1)
{1 read book(读书)2 open door（开门）if(睡)return(read book)else照顾小孩}
第二种叫中断方式：
优点：不累
缺点：复杂
写程序：
while(1)
{read book中断服务程序()//如何被调用？{处理照顾小孩}
}
我们看看母亲被小孩哭声打断如何照顾小孩？
母亲的处理过程:
1 平时看书
2 发生了各种声音，如何处理这些声音
①有远处的猫叫（听而不闻，忽略）
②门铃声有快递（开门收快递）
③小孩哭声（打开房门，照顾小孩）
3 母亲的处理
故母亲只会处理门铃声和小孩哭声处理过程如下：
a 现在书中放入书签，合上书(保存现场)
b 去处理 (调用对应的中断服务程序)
c 继续看书(恢复现场)
不同情况，不同处理：
a 对于门铃：开门取快件
b 对于哭声:照顾小孩
我们将母亲的处理过程抽象化——母亲的头脑相当于CPU
耳朵听到声音会发送信号给脑袋，声音来源有很多种，有远处的猫叫，门铃声，小孩哭声。这些声音传入耳朵，再由耳朵传给大脑，除了这些可以中断母亲的看书，还有其他情况，比如身体不舒服，有只蜘蛛掉下来，对于特殊情况无法回避，必须立即处理。对比我们的arm系统：
a 有CPU，有中断控制器。
b 中断控制器可以发信号给CPU告诉它发生了那些紧急情况
c 中断源有按键、定时器、有其它的（比如网络数据）
这些信号都可以发送信号给中断控制器，再由中断控制器发送信号给CPU表明有这些中断产生了，这些成为中断(属于一种异常)。
而异常就像是有一只蜘蛛掉下来，属于特殊情况无法回避，需要中断CPU，必须处理。比如指令不对，数据访问有问题。又reset信号，这些都可以中断CPU 这些成为异常中断。

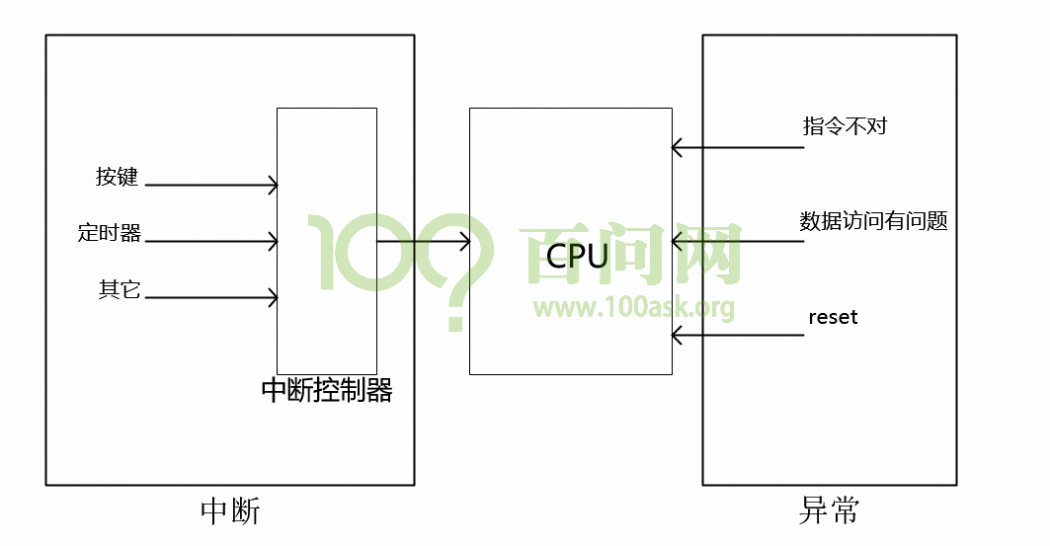

母亲处理对比我们的arm系统如下图：
异常中断的重点在于保存现场以及恢复现场
异常中断处理过程
a 保存现场(各种寄存器)
b 处理异常(中断属于一种异常)
c 恢复现场
arm对异常(中断)处理过程
1 初始化:
a 设置中断源，让它可以产生中断
b 设置中断控制器(可以屏蔽某个中断，优先级)
c 设置CPU总开关，(使能中断)
2 执行其他程序:正常程序
3 产生中断:按下按键—>中断控制器—>CPU
4 cpu每执行完一条指令都会检查有无中断/异常产生
5 发现有中断/异常产生，开始处理。对于不同的异常，跳去不同的地址执行程序。这地址上，只是一条跳转指令，跳去执行某个函数(地址)（对于下面的程序，发生中断，就跳去0x18地址去执行某个函数（地址）_irq），这个就是异常向量。如下就是异常向量表,对于不同的异常都有一条跳转指令。
(注：3-5步都是硬件强制自行做的)
.globl _start
_start: b resetldr pc, _undefined_instructionldr pc, _software_interruptldr pc, _prefetch_abortldr pc, _data_abortldr pc, _not_usedldr pc, _irq //发生中断时，CPU跳到这个地址（假设地址为0x18），执行该指令 ldr pc, _fiq
//我们先在0x18这里放 ldr pc ,__irq,于是cpu最终会跳去执行__irq代码
//保护现场，调用处理函数，恢复现场
6 这些函数（地址）（如_irq）做什么事情?
软件做的:
a 保存现场(各种寄存器)
b 处理异常(中断):
b.a 分辨中断源
b.b 再调用不同的处理函数
c 恢复现场
(对比母亲的处理过程来比较arm中断的处理过程。)
中断处理程序怎么被调用？
CPU—>0x18 --跳转到其他函数->做保护现场->调用函数(分辨中断源、调用对应函数）->恢复现场
cpu到0x18是由硬件决定的，跳去执行更加复杂函数(由软件决定)。
第02节 CPU模式(Mode)、状态(State)和寄存器
这节课我们来讲CPU的工作模式(Mode) 、状态(State)和寄存器。可以参考书籍 《ARM体系结构与编程》作者：杜春雷
7种Mode:
usr/sys
undefined(und)
Supervisor(svc)
Abort(abt)
IRQ(irq)
FIQ(fiq)
2种State:
ARM state
Thumb state
寄存器：
通用寄存器
备份寄存器(banked register)
当前程序状态寄存器(Current Program Status Register);CPSR
CPSR的备份寄存器:SPSR(Save Program Status Register)
我们仍然以这个母亲为例讲解这个CPU模式：
这个母亲无压力看书 -->(正常模式)
要考试，看书—>(兴奋模式)
生病---->(异常模式)
对于ARM CPU有7种模式：
1、 usr ：用户模式，类比 正常模式
2、 sys ：系统模式，类比兴奋模式
3、 五种异常模式：(2440用户手册72页)

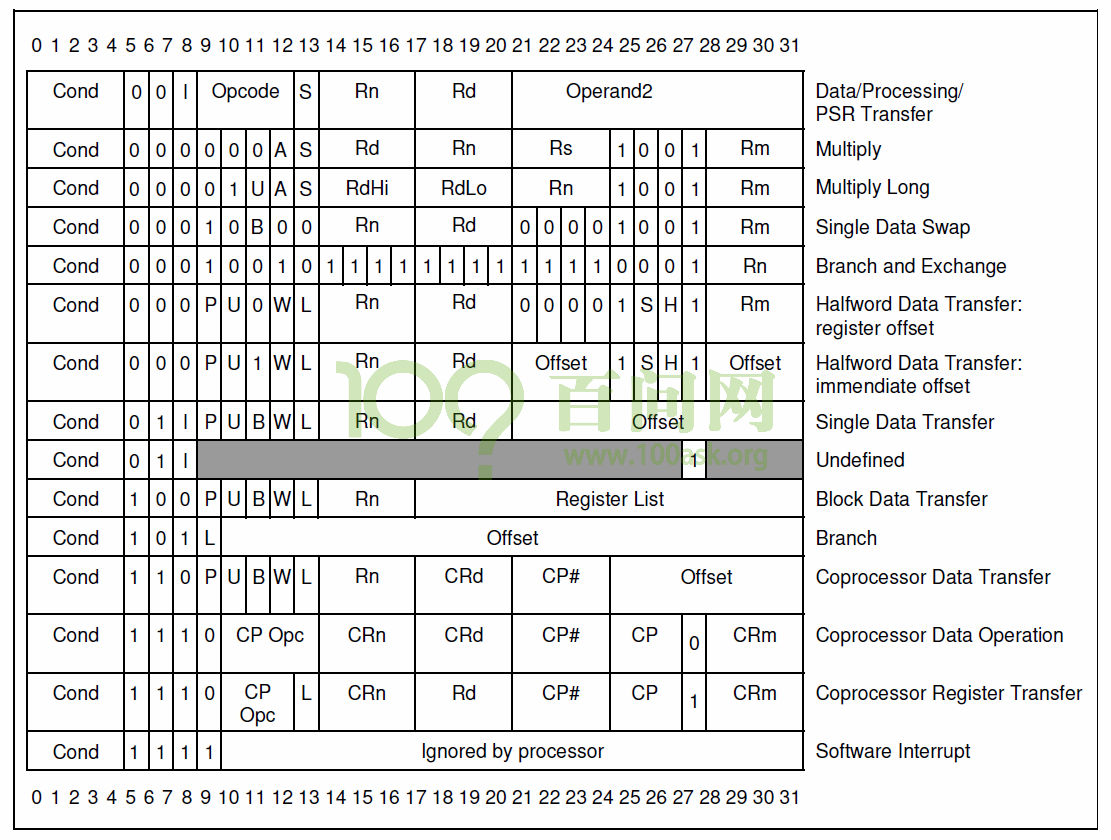

① und ：未定义模式（CPU执行时遇到某条指令不认识时为此异常）
② svc ：管理模式
③ abt ：终止模式
a 指令预取终止(读写某条错误的指令导致终止运行，即CPU执行某条命令时，已在解析下一条指令，预取下下一条指令，而这个预取可能会出错，导致“指令预取终止”）。
b 数据访问终止 (读写某个地址，这个过程出错)。
这两者都会进入终止模式。
④ IRQ： 中断模式
⑤ FIQ： 快中断模式（快速处理中断）
我们可以称以下6种为特权模式（privileged mode）
| . | 6种特权模式 |
|---|---|
| und | 未定义模式 |
| svc | 管理模式 |
| abt | 终止模式 |
| IRQ | 中断模式 |
| FIQ | 快中断模式 |
| sys | 系统模式 |
usr用户模式(不可直接进入其他模式) 。（防止写应用程序的人意外破坏整个系统）。
而上面的6种特权模式可以随便切换，可以编程去操作CPSR寄存器直接进入其他模式。这些异常模式是为了更好的处理相应的异常，每一种异常模式的差别在于CPU寄存器的差别，查看2440手册：
这个图是有关各个模式下所能够访问的寄存器，再讲这个图之前我们先引入 2种state。
CPU有两种state:
1 ARM state:使用ARM指令集，每个指令4byte
2 Thumb state:使用的是Thumb指令集，每个指令2byte
比如同样是:
mov R0, R1 编译后
对于ARM指令集，上面的这条汇编指令编译成的机器码要占据4个字节；
对于Thumb指令集，上面的这条汇编指令编译成的机器码要占据2个字节。
因此，引入Thumb可以减少存储空间。本章第3节会演示使用Thumb指令集编译，看是否生成的bin文件会变小很多。
ARM指令集与Thumb指令集的区别：
Thumb 指令可以看作是 ARM 指令压缩形式的子集，是针对代码密度的问题而提出的，它具有 16 位的代码密度，但是它不如ARM指令的效率高 。
Thumb 不是一个完整的体系结构,不能指望处理只执行Thumb 指令而不支持 ARM 指令集。
因此,Thumb 指令只需要支持通用功能，必要时可以借助于完善的 ARM 指令集，比如，所有异常自动进入 ARM 状态。在编写 Thumb 指令时，先要使用伪指令 CODE16 声明，而且在 ARM 指令中要使用 BX指令跳转到 Thumb 指令，以切换处理器状态，编写 ARM 指令时，则可使用伪指令 CODE32声明。

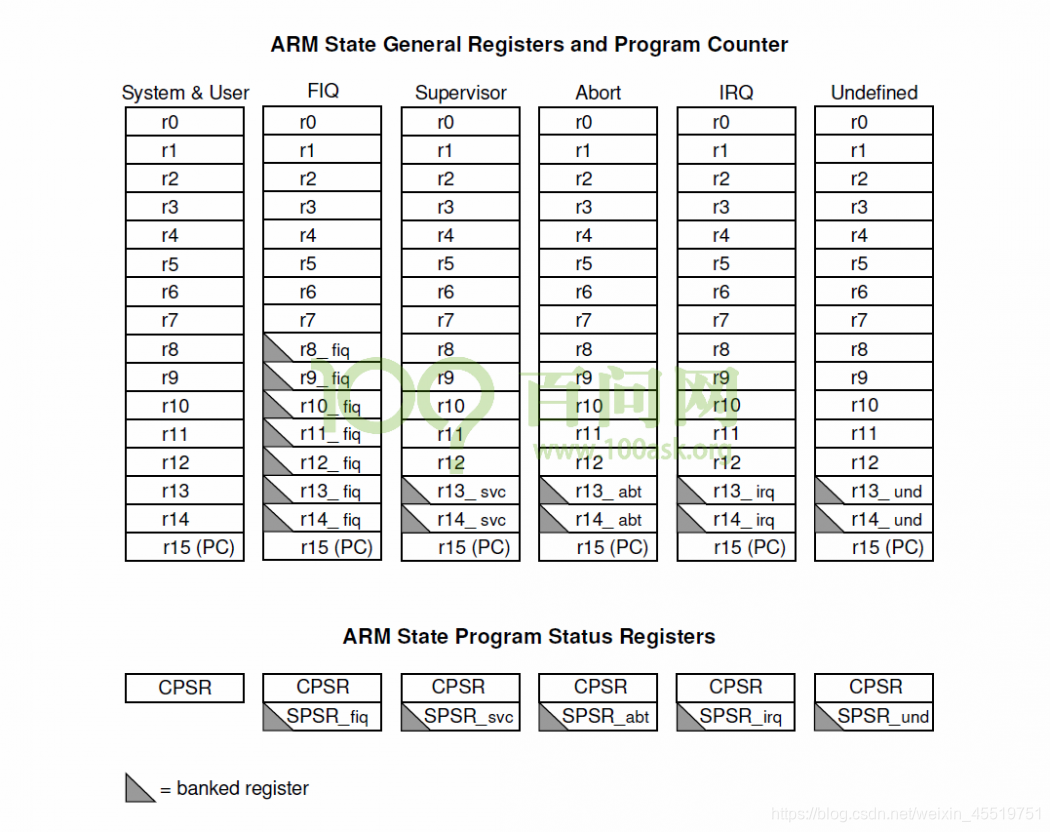

好，理解了CPU的state之后我们来继续看这个图：ARM State General Registers and Program Counter即ARM状态通用寄存器和程序计数器。
上图，CPU在每种模式下都有R0 ~ R15。
1、在这张图注意到有些寄存器画有灰色的三角形，表示访问该模式下访问的专属寄存器，比如FIQ模式的r8_fiq寄存器。FIQ模式的r8_fiq寄存器和 System 模式下的r8是两个在物理性质上不同的寄存器。
2、不带灰色的三角形的寄存器是各种模式下的通用寄存器，比如r0，是这7种模式共用的寄存器，是同一个物理上的寄存器。
比如：
mov R0, R8
在System 模式下访问的是R0 ~ R8,在所有模式下访问R0都是同一个寄存器。
mov R0,R8_fiq
但是在FIQ模式下，访问R8是访问的FIQ模式专属的R8寄存器，不是同一个物理上的寄存器。
在这五种异常模式中每个模式都有自己专属的R13 R14寄存器，R13用作SP(栈)， R14用作LR(返回地址) ，LR是用来保存发生异常时的指令地址。
为什么快中断(FIQ)有那么多专属寄存器（这些寄存器称为备份寄存器）。
解答这个问题，先回顾一下中断的处理过程
1 保存现场(保存被中断模式的寄存器)。
就比如说我们的程序正在系统模式/用户模式下运行，当你发生中断时，需要把R0 ~ R14这些寄存器全部保存下来，让后处理异常，最后恢复这些寄存器。
但如果是快中断，那么我就不需要保存 系统/用户模式下的R8 ~ R12这几个寄存器，在FIQ模式下有自己专属的R8 ~ R12寄存器，省略保存寄存器的时间，加快处理速度。但是注意，在Linux中并不会使用FIQ模式。
2 处理。
3 恢复现场。

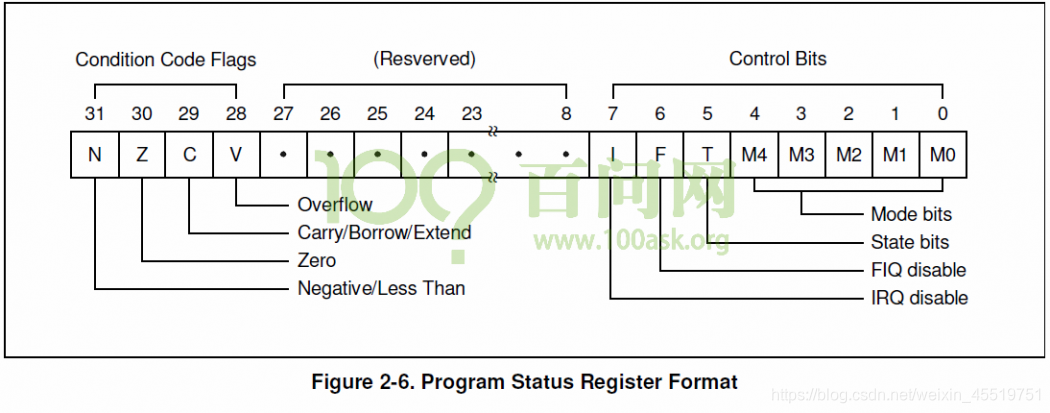

上面这个图片还说到了CPSR、SPSR寄存器，CPSR是当前程序状态寄存器，这是一个特别重要的寄存器。SPSR保存的程序状态寄存器，他们二者的格式如下：

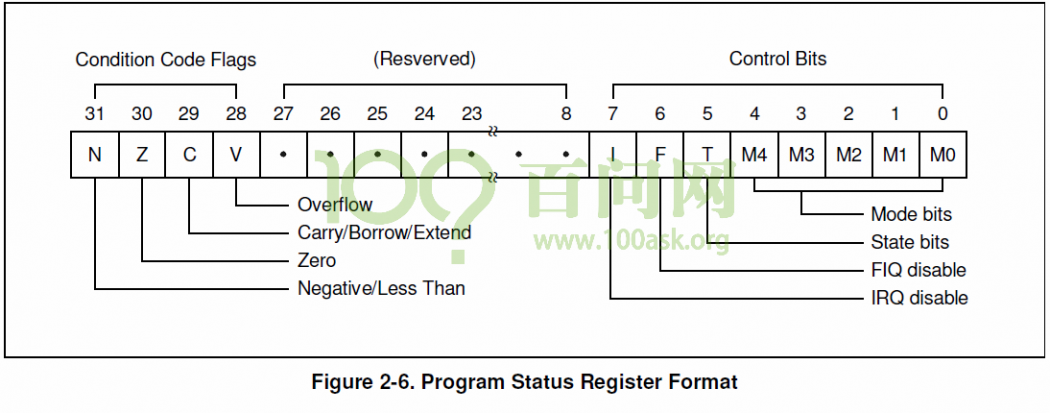

上图中的解释：
1、首先 M4 ~ M0 表示当前CPU处于哪一种模式(Mode)；我们可以读取这5位来判断CPU处于哪一种模式，也可以修改这一种模式位，让其修改这种模式；
2、假如你当前处于用户模式下，是没有权限修改这些位的；

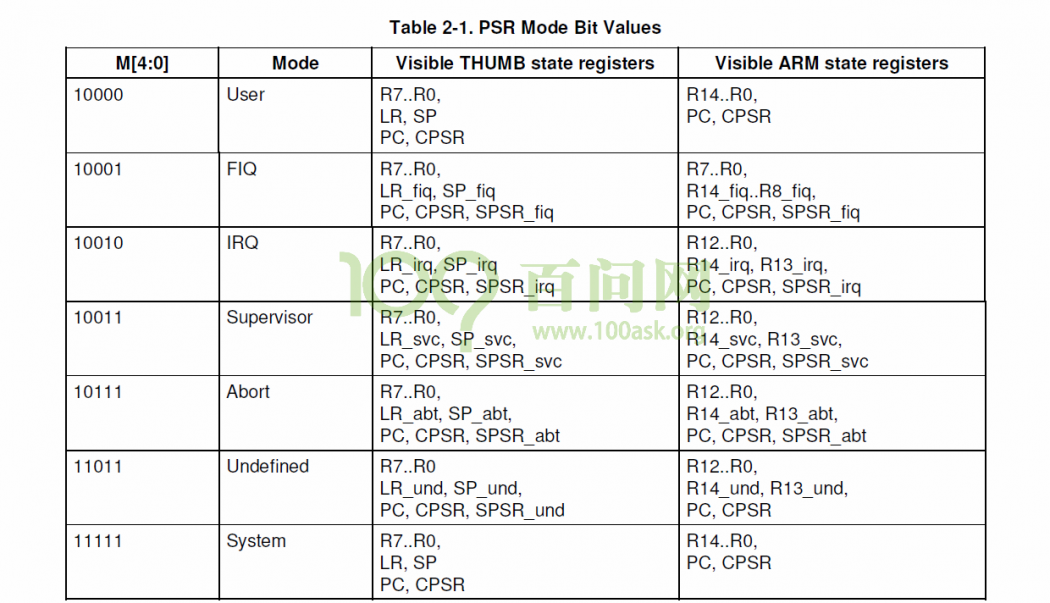

3、M4 ~ M0对应什么值，在2440手册中有说明：
4、要知道，CPU只有一个CPSR寄存器，所以从一个模式到另一个模式时，要对CPSR寄存器进行设置。
查看上上一副图中的其他位（即除了M4~M0位）：
1、Bit5 State bits表示CPU工作用Thumb State还是ARM State指令集。
2、Bit6 FIQ disable当bit6等于1时，FIQ是不工作的。
3、Bit7 IRQ disable当bit5等于1时，禁止所有的IRQ中断，这个位是IRQ的总开关。
4、Bit8 ~ Bit27是保留位。
5、Bite28 ~ Bit31是状态位， 什么是状态位呢，比如说执行一条指令：
cmp R0, R1
如果R0 等于 R1 那么zero位等于1，这条指令影响 Z 位，即如果R0 == R1，则Z = 1。
beq跳转到xxx这条指令会判断Bit30（即Z）是否为1，是1的话则跳转，不是1的话则不会跳转 使用 Z 位，如果 Z 位等于1 则跳转，这些指令是借助状态位实现的。
SPSR保存的程序状态寄存器： 表示发生异常时这个寄存器会用来保存被中断的模式下他的CPSR。
就比如我的程序在system系统模式下运行的 CPSR寄存器是某个值，当发生中断时会进入irq模式，这个SPSR_irq就保存系统模式下的CPSR的值。
现在，我们来看看发生异常时CPU是如何协同工作的：

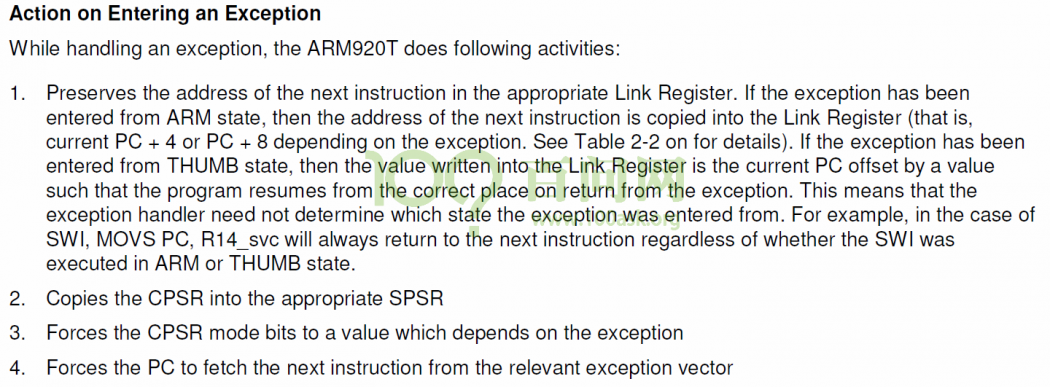

进入异常的处理流程(硬件部分实现的)，查看2440手册，如下图：
我们来翻译一下上面图片中的文字(硬件部分实现的)：
发生异常时，我们的CPU会做什么事情：
1、把下一条指令的地址保存在LR寄存器里(某种异常模式的LR等于被中断模式的下一条指令的地址)
它有可能是PC + 4有可能是PC + 8,到底是那种取决于不同的情况。
2、 把CPSR（当前程序状态寄存器）保存在SPSR里面(某一种异常模式下SPSR里面的值等于CPSR)
3、 修改CPSR的模式为进入异常模式(即修改CPSR的M4 ~ M0进入异常模式)。
4 、跳到向量表。

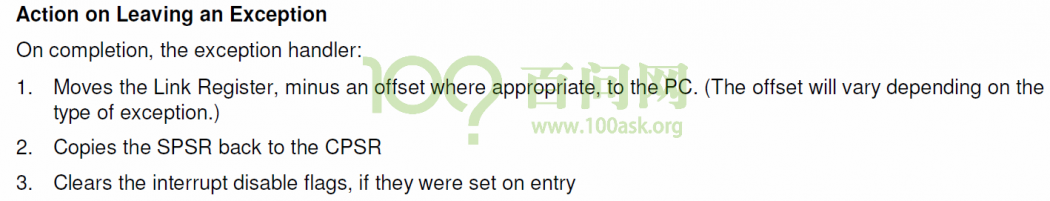

退出异常怎么做？查看2440手册，如下图：
对上面图片文字进行翻译：
1、 让LR减去某个值，让后赋值给PC(即PC = 某个异常LR寄存器减去 offset)。

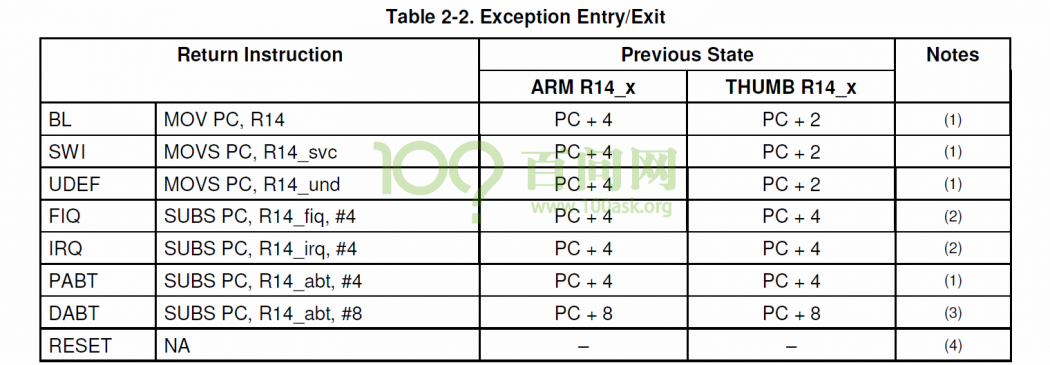

减去什么值呢（offset是什么呢）？也就是说，我们怎么返回去继续执行原来的程序（被中断模式），根据下面这个表来取值。
图表含义，比如：
①、如果发生的是SWI可以把 R14_svc复制给PC；
②、如果发生的是IRQ可以把R14_irq的值减去4赋值给PC。
2、 把CPSR的值恢复(CPSR 值等于 某一个异常模式下的SPSR)。
3、 清中断（如果是中断的话，对于其他异常不用设置）。
第03节 Thumb指令集程序示例
（注：本节并不重要，本节只是演示一下thumb指令集，在后续的学习中是用不到的。对于这一节，你不需要理解透彻，记住步骤即可。甚至不用会，以后用到的时候再来看就可以。
因为ARM的flash空间比较大，使用thumb节省内存的意义不大。一般flash比较小的单片机会比较重视这个）。
在上节视频里说ARMCPU有两种状态：
1、ARM State 每条指令会占据4byte；
2、Thumb State 每条指令占据2byte。
我们说过Thumb指令集并不重要，本节演示把一个程序使用Thumb指令集来编译它。
（本节代码见013_thumb_014_003文件夹）
使用上一章节的重定位代码，打开Makefile和Start.S。
以前的Makefile文件如下：
all:arm-linux-gcc -c -o led.o led.carm-linux-gcc -c -o uart.o uart.carm-linux-gcc -c -o init.o init.carm-linux-gcc -c -o main.o main.carm-linux-gcc -c -o start.o start.S#arm-linux-ld -Ttext 0 -Tdata 0x30000000 start.o led.o uart.o init.o main.o -o sdram.elfarm-linux-ld -T sdram.lds start.o led.o uart.o init.o main.o -o sdram.elfarm-linux-objcopy -O binary -S sdram.elf sdram.binarm-linux-objdump -D sdram.elf > sdram.dis
clean:rm *.bin *.o *.elf *.dis
若使用Thumb指令集，对其进行更改：
all:arm-linux-gcc -mthumb -c -o led.o led.c//只需要在arm-linux-gcc加上 mthumb命令即可arm-linux-gcc -c -o uart.o uart.carm-linux-gcc -c -o init.o init.carm-linux-gcc -c -o main.o main.carm-linux-gcc -c -o start.o start.S#arm-linux-ld -Ttext 0 -Tdata 0x30000000 start.o led.o uart.o init.o main.o -o sdram.elfarm-linux-ld -T sdram.lds start.o led.o uart.o init.o main.o -o sdram.elfarm-linux-objcopy -O binary -S sdram.elf sdram.binarm-linux-objdump -D sdram.elf > sdram.dis
clean:rm *.bin *.o *.elf *.dis
但是上面这种仅对led.c进行了使用thumb指令集，若全部使用还得一个一个改，麻烦。故进行如下改进：
all: led.o uart.o init.o main.o start.o //all依赖led.o uart.o init.o main.o start.o#arm-linux-ld -Ttext 0 -Tdata 0x30000000 start.o led.o uart.o init.o main.o -o sdram.elfarm-linux-ld -T sdram.lds start.o led.o uart.o init.o main.o -o sdram.elfarm-linux-objcopy -O binary -S sdram.elf sdram.binarm-linux-objdump -D sdram.elf > sdram.dis
clean:rm *.bin *.o *.elf *.dis%.o : %.carm-linux-gcc -mthumb -c -o $@ $< //对于所有的.c文件使用规则就可以使用thumb指令集编译 $@表示目标 $<表示第一个依赖%.o : %.Sarm-linux-gcc -c -o $@ $< //.S文件不在这里改，而是在代码中改。
对start.S需要修改代码
原重定位章节Start.S文件：
.text
.global _start_start:/* 关闭看门狗 */ldr r0, =0x53000000ldr r1, =0str r1, [r0]/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m *//* LOCKTIME(0x4C000000) = 0xFFFFFFFF */ldr r0, =0x4C000000ldr r1, =0xFFFFFFFFstr r1, [r0]/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8 */ldr r0, =0x4C000014ldr r1, =0x5str r1, [r0]/* 设置CPU工作于异步模式 */mrc p15,0,r0,c1,c0,0orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iAmcr p15,0,r0,c1,c0,0/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0) * m = MDIV+8 = 92+8=100* p = PDIV+2 = 1+2 = 3* s = SDIV = 1* FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M*/ldr r0, =0x4C000004ldr r1, =(92<<12)|(1<<4)|(1<<0)str r1, [r0]/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定* 然后CPU工作于新的频率FCLK*//* 设置内存: sp 栈 *//* 分辨是nor/nand启动* 写0到0地址, 再读出来* 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动* 否则就是nor启动*/mov r1, #0ldr r0, [r1] /* 读出原来的值备份 */str r1, [r1] /* 0->[0] */ ldr r2, [r1] /* r2=[0] */cmp r1, r2 /* r1==r2? 如果相等表示是NAND启动 */ldr sp, =0x40000000+4096 /* 先假设是nor启动 */moveq sp, #4096 /* nand启动 */streq r0, [r1] /* 恢复原来的值 */bl sdram_init//bl sdram_init2 /* 用到有初始值的数组, 不是位置无关码 *//* 重定位text, rodata, data段整个程序 */bl copy2sdram/* 清除BSS段 */bl clean_bss//bl main /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt
对其更改，下面是使用thumb指令集的Start.S文件
.text
.global _start
/*更改处一------------------------------*/
.code 32 //表示后续的指令使用ARM指令集
_start:/* 关闭看门狗 */ldr r0, =0x53000000ldr r1, =0str r1, [r0]/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m *//* LOCKTIME(0x4C000000) = 0xFFFFFFFF */ldr r0, =0x4C000000ldr r1, =0xFFFFFFFFstr r1, [r0]/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8 */ldr r0, =0x4C000014ldr r1, =0x5str r1, [r0]/* 设置CPU工作于异步模式 */mrc p15,0,r0,c1,c0,0orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iAmcr p15,0,r0,c1,c0,0/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0) * m = MDIV+8 = 92+8=100* p = PDIV+2 = 1+2 = 3* s = SDIV = 1* FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M*/ldr r0, =0x4C000004ldr r1, =(92<<12)|(1<<4)|(1<<0)str r1, [r0]/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定* 然后CPU工作于新的频率FCLK*//* 设置内存: sp 栈 *//* 分辨是nor/nand启动* 写0到0地址, 再读出来* 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动* 否则就是nor启动*/mov r1, #0ldr r0, [r1] /* 读出原来的值备份 */str r1, [r1] /* 0->[0] */ ldr r2, [r1] /* r2=[0] */cmp r1, r2 /* r1==r2? 如果相等表示是NAND启动 */ldr sp, =0x40000000+4096 /* 先假设是nor启动 */moveq sp, #4096 /* nand启动 */streq r0, [r1] /* 恢复原来的值 *//*更改处二------------------------------*//* 怎么从ARM State切换到Thumb State? */adr r0, thumb_func //定义此标号的地址add r0, r0, #1 /* bit0=1时, bx就会切换CPU State到thumb state */bx r0/*更改处三------------------------------*/
.code 16 //下面都使用thumb指令集
thumb_func: //需要得到这个标号的地址/*下面就是使用thumb指令来执行程序*/bl sdram_init//bl sdram_init2 /* 用到有初始值的数组, 不是位置无关码 *//* 重定位text, rodata, data段整个程序 */bl copy2sdram/* 清除BSS段 */bl clean_bss//bl main /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */ldr r0, =main /* 绝对跳转, 跳到SDRAM ,先把main的地址赋值给R0 */mov pc, r0 /*让后再移动到PC*/halt:b halt
上传代码编译测试，出现错误，如下：
init.o(.text+0x6c):In function 'sdram_init2';
undefined reference to 'memcpy'
发现是init,o里sdram_init2使用的了memcpy函数的问题。查看init.c：
#include "s3c2440_soc.h"void sdram_init(void)
{BWSCON = 0x22000000;BANKCON6 = 0x18001;BANKCON7 = 0x18001;REFRESH = 0x8404f5;BANKSIZE = 0xb1;MRSRB6 = 0x20;MRSRB7 = 0x20;
}#if 0/**************************************************************************
* 设置控制SDRAM的13个寄存器
* 使用位置无关代码
**************************************************************************/
void memsetup(void)
{unsigned long *p = (unsigned long *)MEM_CTL_BASE; p[0] = 0x22111110; //BWSCONp[1] = 0x00000700; //BANKCON0p[2] = 0x00000700; //BANKCON1p[3] = 0x00000700; //BANKCON2p[4] = 0x00000700; //BANKCON3 p[5] = 0x00000700; //BANKCON4p[6] = 0x00000700; //BANKCON5p[7] = 0x00018005; //BANKCON6p[8] = 0x00018005; //BANKCON7p[9] = 0x008e07a3; //REFRESH,HCLK=12MHz:0x008e07a3,HCLK=100MHz:0x008e04f4p[10] = 0x000000b2; //BANKSIZEp[11] = 0x00000030; //MRSRB6p[12] = 0x00000030; //MRSRB7
}
#endif
/*下面函数使用了memcpy函数，显然是编译器的操作，使用了memcpy把数组里的值从代码段拷贝到了arr局部变量里
是否可以禁用掉memcpy*/
void sdram_init2(void)
{unsigned int arr[] = {0x22000000, //BWSCON0x00000700, //BANKCON00x00000700, //BANKCON10x00000700, //BANKCON20x00000700, //BANKCON3 0x00000700, //BANKCON40x00000700, //BANKCON50x18001, //BANKCON60x18001, //BANKCON70x8404f5, //REFRESH,HCLK=12MHz:0x008e07a3,HCLK=100MHz:0x008e04f40xb1, //BANKSIZE0x20, //MRSRB60x20, //MRSRB7};volatile unsigned int * p = (volatile unsigned int *)0x48000000;int i;for (i = 0; i < 13; i++){*p = arr[i];p++;}}
查阅资料，资料文章中说没有什么方法禁用memecpy，但是可以修改这些变量。比如说将其修改为静态变量，这些数据就会放在数据段中，最终重定位时会把数据类拷贝到对应的arr地址里面去。即在unsigned int arr[]前加上const 和static。如下：
void sdram_init2(void)
{const static unsigned int arr[] = { //加上const 和static0x22000000, //BWSCON0x00000700, //BANKCON00x00000700, //BANKCON10x00000700, //BANKCON20x00000700, //BANKCON3 0x00000700, //BANKCON40x00000700, //BANKCON50x18001, //BANKCON60x18001, //BANKCON70x8404f5, //REFRESH,HCLK=12MHz:0x008e07a3,HCLK=100MHz:0x008e04f40xb1, //BANKSIZE0x20, //MRSRB60x20, //MRSRB7};volatile unsigned int * p = (volatile unsigned int *)0x48000000;int i;for (i = 0; i < 13; i++){*p = arr[i];p++;}
}
编译代码，得到的bin文件有1.4k左右。查看之前的文件使用ARM指令集是2K左右。从这里你可以看出thumb指令集的作用。我们再接着查看使用thumb指令集得到的反汇编代码，看看每条指令是否仅占用2个字节。看出地址30000074以后的指令都是占2个字节。
sdram.elf: file format elf32-littlearmDisassembly of section .text:/*前面这些ARM指令还是占用4个字节*/
30000000 <_start>:
30000000: e3a00453 mov r0, #1392508928 ; 0x53000000
30000004: e3a01000 mov r1, #0 ; 0x0
30000008: e5801000 str r1, [r0]
3000000c: e3a00313 mov r0, #1275068416 ; 0x4c000000
30000010: e3e01000 mvn r1, #0 ; 0x0
30000014: e5801000 str r1, [r0]
30000018: e59f005c ldr r0, [pc, #92] ; 3000007c <.text+0x7c>
3000001c: e3a01005 mov r1, #5 ; 0x5
30000020: e5801000 str r1, [r0]
30000024: ee110f10 mrc 15, 0, r0, cr1, cr0, {0}
30000028: e3800103 orr r0, r0, #-1073741824 ; 0xc0000000
3000002c: ee010f10 mcr 15, 0, r0, cr1, cr0, {0}
30000030: e59f0048 ldr r0, [pc, #72] ; 30000080 <.text+0x80>
30000034: e59f1048 ldr r1, [pc, #72] ; 30000084 <.text+0x84>
30000038: e5801000 str r1, [r0]
3000003c: e3a01000 mov r1, #0 ; 0x0
30000040: e5910000 ldr r0, [r1]
30000044: e5811000 str r1, [r1]
30000048: e5912000 ldr r2, [r1]
3000004c: e1510002 cmp r1, r2
30000050: e59fd030 ldr sp, [pc, #48] ; 30000088 <.text+0x88>
30000054: 03a0da01 moveq sp, #4096 ; 0x1000
30000058: 05810000 streq r0, [r1]
3000005c: e28f0004 add r0, pc, #4 ; 0x4
30000060: e2800001 add r0, r0, #1 ; 0x1
30000064: e12fff10 bx r030000068 <thumb_func>:
30000068: f94ef000 bl 30000308 <sdram_init>
3000006c: f9fef000 bl 3000046c <copy2sdram>
30000070: fa24f000 bl 300004bc <clean_bss>
/**下面的thumb指令占据2个字节**/
30000074: 4805 ldr r0, [pc, #20] (3000008c <.text+0x8c>)
30000076: 4687 mov pc, r030000078 <halt>:
30000078: e7fe b 30000078 <halt>
3000007a: 0000 lsl r0, r0, #0
3000007c: 0014 lsl r4, r2, #0
3000007e: 4c00 ldr r4, [pc, #0] (30000080 <.text+0x80>)
30000080: 0004 lsl r4, r0, #0
30000082: 4c00 ldr r4, [pc, #0] (30000084 <.text+0x84>)
30000084: c011 stmia r0!,{r0, r4}
30000086: 0005 lsl r5, r0, #0
30000088: 1000 asr r0, r0, #0
3000008a: 4000 and r0, r0
3000008c: 04fd lsl r5, r7, #19
3000008e: 3000 add r0, #0
综上所述，如果你的flash很小的话可以考虑使用Thumb指令集。Thumb指令集在后面的学习中没有任何作用，我们只是简单作为介绍。
第04节 und异常模式的程序示例
这节课我们写一个程序故意让其发生未定义异常，然后处理这个异常。
1、首先查看uboot中源码uboot\u-boot-1.1.6\cpu\arm920t，打开里面的start.S，看里面的下面这些就是异常向量表：

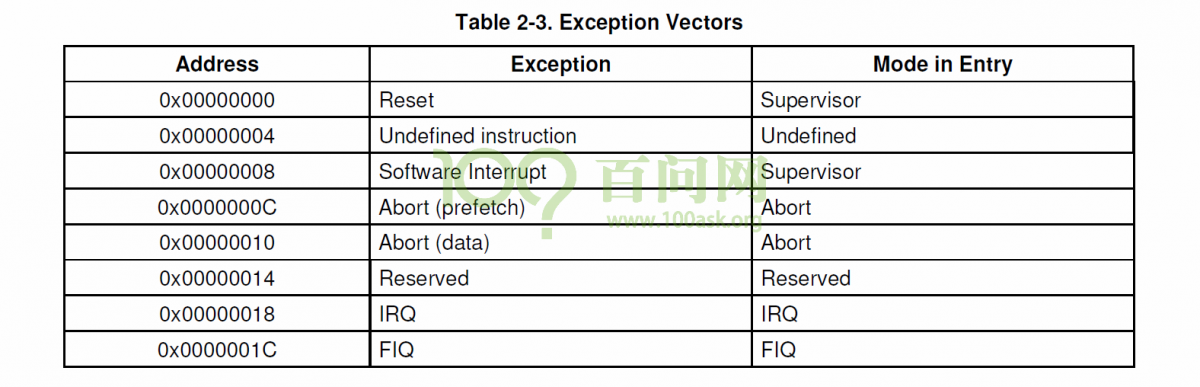

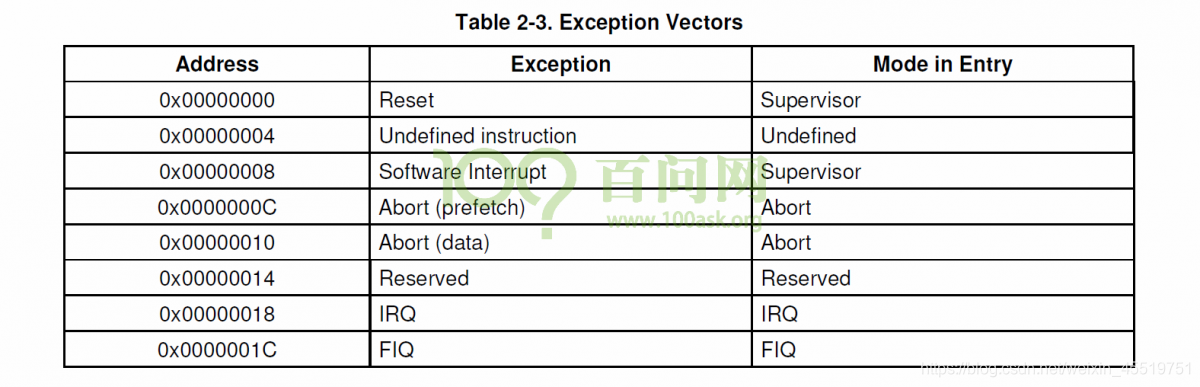

/*code: 28 -- 72*/#include 2、查看2440手册异常向量表定义：
3、接下来我们写程序：
（源码在014_und_exception_014_004）
打开我们以前的start.S文件，在这个基础上做修改：
.text.global _start_start:b reset /* vector 0 : reset （vector是向量的意思，即上面的异常响亮表中的Addre）*/ /*一上电复位，是从0x00地址开始执行，跳到reset处*/b do_und /* vector 4 : und */ /*如果发生了 未定义指令异常 ，就会跳到0x04地址的 未定义指令异常处，执行do_und程序*//*假设一上电从0地址开始执行，reset，做一系列初始化之后*故意加入一条未定义指令und_code:.word 0xdeadc0de /* 未定义指令 */当CPU发现无法执行此条指令时，就会发生未定义指令异常，就会执行do_undbl print2，*/do_und:/* 执行到这里之前:* 1. lr_und保存有被中断模式中的下一条即将执行的指令的地址* 2. SPSR_und保存有被中断模式的CPSR* 3. CPSR中的M4-M0被设置为11011, 进入到und模式* 4. 跳到0x4的地方执行程序 *///需要重新设置sp栈即r13，指向某一块没有使用的地址 /* sp_und未设置, 先设置它 */ldr sp, =0x34000000/*sp指向64M的SDRAM的最高地址*//* --------------保存现场 -------------*//*即把r0-r12,lr保存在栈中*//* 在und异常处理函数中有可能会修改r0-r12, 所以先保存 *//* 发生异常时，被中断的地址会保存在lr寄存器中 先减后存即stmdb*//* lr是异常处理完后的返回被中断函数的返回地址, 也要保存 */stmdb sp!, {r0-r12, lr}/*------------ 处理und异常：*新建一个 exception.c文件，写用于打印异常信息的printException()函数，在这里调用---------*/mrs r0, cpsr//把cpsr的值读入r0ldr r1, =und_string//把下面的字符串地址赋值给r1，字符串地址在下面，里面有字符串。bl printException/*--- ------------恢复现场 -----------------------*/ /* r0-r12,lr这些寄存器保存在栈中，把他读取出来就可以了*//* 先读后加即ldmia*//* 把r0 ~ r12的值从栈中都取出来，并且把原来保存的lr值，赋值到pc中去*/ldmia sp!, {r0-r12, pc}^ /* ^ 会把spsr的值恢复到cpsr里 *//*注意，前面进入异常模式时，把cpsr的值保存到spsr里 是硬件完成的*//*如何定义字符串，可以百度搜索 arm-linux-gcc 汇编 定义字符串，*有一篇官方的说明文档:http://web.mit.edu/gnu/doc/html/as_7.html*方法为 .string "str"*下面两行是字符串实现的程序：*/ und_string:.string "undefined instruction exception"reset:/* 关闭看门狗 */ldr r0, =0x53000000ldr r1, =0str r1, [r0]/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m *//* LOCKTIME(0x4C000000) = 0xFFFFFFFF */ldr r0, =0x4C000000ldr r1, =0xFFFFFFFFstr r1, [r0]/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8 */ldr r0, =0x4C000014ldr r1, =0x5str r1, [r0]/* 设置CPU工作于异步模式 */mrc p15,0,r0,c1,c0,0orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iAmcr p15,0,r0,c1,c0,0/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0) * m = MDIV+8 = 92+8=100* p = PDIV+2 = 1+2 = 3* s = SDIV = 1* FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M*/ldr r0, =0x4C000004ldr r1, =(92<<12)|(1<<4)|(1<<0)str r1, [r0]/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定* 然后CPU工作于新的频率FCLK*//* 设置内存: sp 栈 *//* 分辨是nor/nand启动* 写0到0地址, 再读出来* 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动* 否则就是nor启动*/mov r1, #0ldr r0, [r1] /* 读出原来的值备份 */str r1, [r1] /* 0->[0] */ ldr r2, [r1] /* r2=[0] */cmp r1, r2 /* r1==r2? 如果相等表示是NAND启动 */ldr sp, =0x40000000+4096 /* 先假设是nor启动 */moveq sp, #4096 /* nand启动 */streq r0, [r1] /* 恢复原来的值 */bl sdram_init//bl sdram_init2 /* 用到有初始值的数组, 不是位置无关码 *//* 重定位text, rodata, data段整个程序 */bl copy2sdram/* 清除BSS段 */bl clean_bssbl uart0_initbl print1/*---------------- 故意加入一条未定义指令--------------------- */und_code:.word 0xff123456 /* 未定义指令。CPU读入这条指令以后，执行不了这个未定义指令，*故pc跳到b do_und，从而跳到do_und 函数*/bl print2//bl main /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt
上面的start.S文件中的printException（）函数在一个新建exception.c文件中，用于打印异常信息：
#include "uart.h"void printException(unsigned int cpsr, char *str) //cpsr打印相应的寄存器，str打印一个字符串{puts("Exception! cpsr = ");\\打印cpsrprintHex(cpsr);//输出cpsr的值puts(" ");//输出空格puts(str);//输出str值puts("\n\r");//回车，换行}
修改makefile添加文件，即加上exception.c文件，并且不再使用thumb指令集了，如下：
其中：
（1）第三行的 中 的 表 示 所 有 的 依 赖 ， 即 依 赖 第 一 行 的 s t a r t . o l e d . o u a r t . o i n i t . o m a i n . o e x c e p t i o n . o 。 （ 2 ） 注 意 第 一 行 的 s t a r t . o l e d . o u a r t . o i n i t . o m a i n . o e x c e p t i o n . o 的 顺 序 。 （ 3 ） 第 十 行 的 ^中的 ^表示所有的依赖，即依赖第一行的start.o led.o uart.o init.o main.o exception.o。 （2）注意第一行的start.o led.o uart.o init.o main.o exception.o的顺序。 （3）第十行的 中的表示所有的依赖，即依赖第一行的start.oled.ouart.oinit.omain.oexception.o。（2）注意第一行的start.oled.ouart.oinit.omain.oexception.o的顺序。（3）第十行的<中的 ^表示左面的第一个依赖，即依赖.c文件。
all: start.o led.o uart.o init.o main.o exception.o#arm-linux-ld -Ttext 0 -Tdata 0x30000000 start.o led.o uart.o init.o main.o -o sdram.elfarm-linux-ld -T sdram.lds $^ -o sdram.elf #用$ ^来包含所有的依赖arm-linux-objcopy -O binary -S sdram.elf sdram.binarm-linux-objdump -D sdram.elf > sdram.disclean:rm *.bin *.o *.elf *.dis%.o : %.carm-linux-gcc -c -o $@ $<%.o : %.Sarm-linux-gcc -c -o $@ $<*.dis
编译成功烧写。运行，结果发现没有输出我们想要的字符串。现在来调试。
很多同学想学会如何调试程序，这里我们演示：
第一步：
在上面的start.S的如下部分加入print1()和print2()两个函数。
bl print1 //添加print1/* 故意加入一条未定义指令 */und_code:.word 0xdeadc0de /* 未定义指令 */bl print2 //添加print2,实现这两个函数，来打印//bl main /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt
第二步：在uart.c这个文件里写print1 print2这两个打印函数
void print1(void){puts("abc\n\r");}void print2(void){puts("123\n\r");}
上传代码烧写，发现print1、print2并未执行成功。这是怎么回事。我们发现：在start.S中，在printf2()函数的后面才是main()函数，而uart0_init()在main()函数中。也就是说在执行print1函数、执行未定义指令、print函数时，并未初始化 uart0_init()。因此我们要删除main.c中的uart0_init()初始化函数，并把uart0_init()加到print1函数的前面问题就解决了。
bl uart0_initbl print1/* 故意加入一条未定义指令 */
und_code:.word 0xff123456 /* 未定义指令 */bl print2//bl main /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt
再次编译烧写，程序正常运行，print1 print2全部打印。但仍没有打印，未定义异常信息，这表明未定义指令并未运行，难道这个地址是一个已经定义的地址而不会触发异常？
为验证这个猜想，我们打开2440芯片手册，找到ARM指令集如下图：
（注：下图有一点错误，0-31应该是从右往左的而不是从左往右的，手册写错了）
（注：看从左往右数的5-8位数字，不符合这上面的就不是ARM指令集，我们随便挑个0011，在程序计算器里计算即把25、24位置1，得0x03000000，因此我们把
und_code:.word 0xdeadc0de
中的0xdeadc0de改为0x03000000，来试试。
编译烧写执行，成功。打印了print1、未定义指令异常CPSR地址、打印了字符串、打印了print2、最后执行main函数。串口显示如下：
abc
Exception! cpsr = 0x6000000DB undefined instruction exception
123g_A = 0x0000000
AaBbCcDdEeFfGg
其实下面这个也是一条未定义指令 ，只要指令地址对不上上表就是未定义指令。
.word 0xdeadc0de
我们来查看一下cpsr是否处于未定义模式。根据打印结果：cpsr = 0x6000000DB，把0x6000000DB转为2进制发现bit[4:0]为 11011。从手册的图标可以知道，bit[4:0]为 11011表示CPU是处于und模式的。
下面对程序进行改进。
先看一下源程序，也就是上面的start.S文件。
有几个问题：
（1）程序中的b do_und即跳转到do_und函数，如果是nand启动，仍会跳转到sram里。
再看下面的一条程序bl printException，这里又使用bl指令跳转，如果是nand启动，而这个函数如果又在4k之外呢（有这种可能吧），这个函数必定出错。
所以为了保险，我们想让b do_und换成ldr pc, =do_und ，跳转到sdram中执行do_und。
（2）还有一个问题，你在（1）中这样改：ldr pc, =do_und，有一个问题：我们先按（1）方案进行编译，我们查看其反汇编码发现，ldr 从0x00000c0这个地方取值，0x00000c0存放的是0x30000008，0x30000008就是SDRAM上的do_und函数地址。也就是说do_und函数地址是存放在0x00000c0这个地方的。
普及一下知识：编译器通常把函数do_und的地址存放在汇编文件的最后。
问题来了：如果这个汇编文件大于4k的话，函数do_und的地址将无处存放。
怎么办？
我们可以把函数do_und的地址保存在汇编文件的前面的地址啊。方案是将ldr pc, =do_und改为ldr pc, und_addr，在代码ldr pc, und_addr下面加上如下代码：
und_addr:.word do_und
（3）改进处三：在start.S文件中的重定位代码之后，我们应该立刻跳到SDRAM中。因为重定位代码之后也是有可能在4K之外的把，所以时候跳转是很可取的。因此加入代码ldr pc, =sdram：
（4）改进处四：.string "undefined instruction exception"中的字符串长度是不确定的，在该代码后面加上 .align 4，才能保证 后面的 程序以4字节对齐，保证程序运行。
ldr pc, =sdramsdram:bl uart0_initbl print1/* 故意加入一条未定义指令 */und_code:.word 0xdeadc0de /* 未定义指令 */bl print2
改进后代码如下
.text.global _start_start:b reset /* vector 0 : reset *//*----------------改进处一、二---------------------*/ldr pc, und_addr /* vector 4 : und *//*跳转到sdram执行这个函数，那么这个函数一定在sdram中。*我们需要指定让他去前面这块内存去读这个值，担心如果这个文件很大，超过4K，nand就没法去读这个文件*//*增加如下 查看反汇编，在08的地址读让后跳到3c*/ und_addr:.word do_unddo_und:/* 执行到这里之前:* 1. lr_und保存有被中断模式中的下一条即将执行的指令的地址* 2. SPSR_und保存有被中断模式的CPSR* 3. CPSR中的M4-M0被设置为11011, 进入到und模式* 4. 跳到0x4的地方执行程序 *//* sp_und未设置, 先设置它 */ldr sp, =0x34000000/* 在und异常处理函数中有可能会修改r0-r12, 所以先保存 *//* lr是异常处理完后的返回地址, 也要保存 */stmdb sp!, {r0-r12, lr} /* 保存现场 *//* 处理und异常 */mrs r0, cpsrldr r1, =und_stringbl printException/*前面的命令ldr pc, und_addr已经跳转到SDRAM中了，所以这里跳转到的*printException函数也是SDRAM中的函数*//* 恢复现场 */ldmia sp!, {r0-r12, pc}^ /* ^会把spsr的值恢复到cpsr里 *//*----------------改进处四---------------------*/und_string:.string "undefined instruction exception"/**如果你的字符串长度稍有变化，就不能保证运行。故加上 .align 4才能保证 后面的 程序以4字节对齐，保证程序运行。**/.align 4reset:/* 关闭看门狗 */ldr r0, =0x53000000ldr r1, =0str r1, [r0]/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m *//* LOCKTIME(0x4C000000) = 0xFFFFFFFF */ldr r0, =0x4C000000ldr r1, =0xFFFFFFFFstr r1, [r0]/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8 */ldr r0, =0x4C000014ldr r1, =0x5str r1, [r0]/* 设置CPU工作于异步模式 */mrc p15,0,r0,c1,c0,0orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iAmcr p15,0,r0,c1,c0,0/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0) * m = MDIV+8 = 92+8=100* p = PDIV+2 = 1+2 = 3* s = SDIV = 1* FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M*/ldr r0, =0x4C000004ldr r1, =(92<<12)|(1<<4)|(1<<0)str r1, [r0]/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定* 然后CPU工作于新的频率FCLK*//* 设置内存: sp 栈 *//* 分辨是nor/nand启动* 写0到0地址, 再读出来* 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动* 否则就是nor启动*/mov r1, #0ldr r0, [r1] /* 读出原来的值备份 */str r1, [r1] /* 0->[0] */ ldr r2, [r1] /* r2=[0] */cmp r1, r2 /* r1==r2? 如果相等表示是NAND启动 */ldr sp, =0x40000000+4096 /* 先假设是nor启动 */moveq sp, #4096 /* nand启动 */streq r0, [r1] /* 恢复原来的值 */bl sdram_init//bl sdram_init2 /* 用到有初始值的数组, 不是位置无关码 *//* 重定位text, rodata, data段整个程序 */bl copy2sdram/* 清除BSS段 */bl clean_bss/*----------------改进处三---------------------*//*把链接地址赋值给pc 直接就跳转到sdram中*/ ldr pc, =sdramsdram:bl uart0_initbl print1/* 故意加入一条未定义指令 */und_code:.word 0xdeadc0de /* 未定义指令 */bl print2//bl main /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt

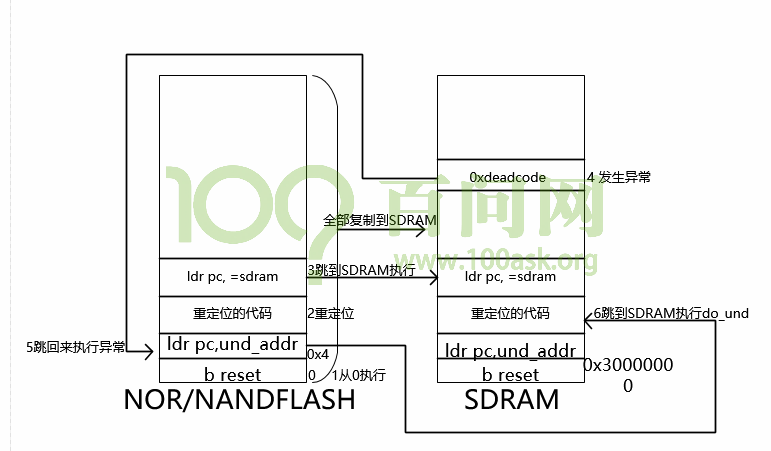

对于改进后的程序，我们来看一下整个程序的执行过程：
（图中有一处错误：nand flash前4k是复制到sram中运行的，故左面的内存应该是Nor flash/SRAM才对）。
需要知道，第4步发生异常以后pc回到的是Nor/SRAM，执行ldr pc,und_addr，而后跳转到SDRAM执行do_und。
第05节 swi异常模式的程序示例
这节我们再来演示swi的处理流程，源码在015_swi_exception_014_005文件夹。
swi为软件中断的意思:software interrupt。
在前面的视频中我们讲过ARMCPU有7中模式，除了用户模式以外，其他6种都是特权模式，这些特权模式可以直接修改CPSR进入其他模式。而usr用户模式不能修改CPSR进入其他模式。
我们知道，Linux应用程序一般运行于用户模式，即APP运行于usermode，(受限模式，不可访问硬件)。
但是，APP若想访问硬件，必须切换模式，怎么切换？
我们知道，发生异常有3种模式：
①、中断是一种异常，，但是中断可遇不可求。
②、und，但是也是可遇不可求。
③、swi + 某个值可以发生异常，让APP访问硬件(即使用软中断切换模式)
现在开始写程序。
首先，把在start.S中要做的事情列出来:
1、复位之后, cpu处于svc模式；
切换到usr模式；
设置栈；
跳转执行。
2、 故意引入一条swi指令。
3、 需在_start这里放一条swi指令。
查看异常向量表swi异常的向量地址是0x8，如下图：
我们先切换到usr模式下，下面两张图为资料：
/**5 先进入usr模式*/
mrs r0, cpsr /* 读出cpsr 读到r0 */
/使用bic命令 bitclean 把低4位清零/
bic r0, r0, #0xf /* 修改M4-M0为0b10000, 进入usr模式 */
msr cpsr, r0/*6 设置栈*/
/* 设置 sp_usr */
ldr sp, =0x33f00000
下面是start.S文件的代码：
.text
.global _start_start:b reset /* vector 0 : reset */ldr pc, und_addr /* vector 4 : und *//*--------------根据swi_addr，跳转到SDRAM的do_swi------------*/ldr pc, swi_addr /* vector 8 : swi */und_addr:.word do_und
/*--------------存储do_swi函数地址于 汇编代码中靠前位置 的swi_addr------------*/
swi_addr:.word do_swido_und:/* 执行到这里之前:* 1. lr_und保存有被中断模式中的下一条即将执行的指令的地址* 2. SPSR_und保存有被中断模式的CPSR* 3. CPSR中的M4-M0被设置为11011, 进入到und模式* 4. 跳到0x4的地方执行程序 *//* sp_und未设置, 先设置它 */ldr sp, =0x34000000/* 在und异常处理函数中有可能会修改r0-r12, 所以先保存 *//* lr是异常处理完后的返回地址, 也要保存 */stmdb sp!, {r0-r12, lr} /* 保存现场 *//* 处理und异常 */mrs r0, cpsrldr r1, =und_stringbl printException/* 恢复现场 */ldmia sp!, {r0-r12, pc}^ /* ^会把spsr的值恢复到cpsr里 */und_string:.string "undefined instruction exception".align 4/*--------------do_swi函数---------------------*/
do_swi:/* 执行到这里之前:* 1. lr_svc保存有被中断模式中的下一条即将执行的指令的地址* 2. SPSR_svc保存有被中断模式的CPSR* 3. CPSR中的M4-M0被设置为10011, 进入到svc模式* 4. 跳到0x08的地方执行程序 *//* 保存现场 *//* sp_svc未设置, 先设置它 */ldr sp, =0x33e00000/* 在swi异常处理函数中有可能会修改r0-r12, 所以先保存 *//* lr是异常处理完后的返回地址, 也要保存 */stmdb sp!, {r0-r12, lr} /* 处理swi异常 */mrs r0, cpsrldr r1, =swi_stringbl printException/* 恢复现场 */ldmia sp!, {r0-r12, pc}^ /* ^会把spsr的值恢复到cpsr里 *//*--------------swi_string函数，注：要加上.align 4，让下面的代码（reset）的地址4字节对齐。
*避免字符串长度造成的影响。
*我不是说执行完swi_string函数以后执行reset，而是说reset的地址在swi_string之后。看反汇编--------*/
swi_string:.string "swi exception"
.align 4reset:/* 关闭看门狗 */ldr r0, =0x53000000ldr r1, =0str r1, [r0]/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m *//* LOCKTIME(0x4C000000) = 0xFFFFFFFF */ldr r0, =0x4C000000ldr r1, =0xFFFFFFFFstr r1, [r0]/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8 */ldr r0, =0x4C000014ldr r1, =0x5str r1, [r0]/* 设置CPU工作于异步模式 */mrc p15,0,r0,c1,c0,0orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iAmcr p15,0,r0,c1,c0,0/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0) * m = MDIV+8 = 92+8=100* p = PDIV+2 = 1+2 = 3* s = SDIV = 1* FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M*/ldr r0, =0x4C000004ldr r1, =(92<<12)|(1<<4)|(1<<0)str r1, [r0]/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定* 然后CPU工作于新的频率FCLK*//* 设置内存: sp 栈 *//* 分辨是nor/nand启动* 写0到0地址, 再读出来* 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动* 否则就是nor启动*/mov r1, #0ldr r0, [r1] /* 读出原来的值备份 */str r1, [r1] /* 0->[0] */ ldr r2, [r1] /* r2=[0] */cmp r1, r2 /* r1==r2? 如果相等表示是NAND启动 */ldr sp, =0x40000000+4096 /* 先假设是nor启动 */moveq sp, #4096 /* nand启动 */streq r0, [r1] /* 恢复原来的值 */bl sdram_init//bl sdram_init2 /* 用到有初始值的数组, 不是位置无关码 *//* 重定位text, rodata, data段整个程序 */bl copy2sdram/* 清除BSS段 */bl clean_bss/* 复位之后, cpu处于svc模式* 现在, 切换到usr模式*/mrs r0, cpsr /* 读出cpsr */bic r0, r0, #0xf /* 修改M4-M0为0b10000, 进入usr模式 */msr cpsr, r0/* 设置 sp_usr */ldr sp, =0x33f00000ldr pc, =sdram
sdram:bl uart0_initbl print1/* 故意加入一条未定义指令 */
und_code:.word 0xdeadc0de /* 未定义指令 */bl print2swi 0x123 /* 执行此命令, 触发SWI异常, 进入0x8执行 *///bl main /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt
下载烧写，程序执行完全没有问题。
swi可以根据应用程序传入的val来判断为什么调用swi指令，我们的异常处理函数能不能把这个val值(即上面程序中swi 0x123中的0x123)读出来。根据上面的代码，再写一个代码（改进）。
start.S文件中改进的代码：
do_swi:
/*---------... ...省略一部分代码，这里不写，上面的start.S中有---------------*/
/*--------------我们知道： lr是异常处理完后的返回地址, 也要保存------- */stmdb sp!, {r0-r12, lr} /* ----------------第二---------------
现在来获得lr中的地址。
我们要把lr拿出来保存，因为bl printException会破坏lr，即：mov rX， lr。
我把lr保存在那个寄存器？
答：这个函数 bl printException 可能会修改某些寄存器，但是又会恢复这些寄存器，我得知道他会保护哪些寄存器。我们之前讲过ATPCS规则：对于 r4 ~ r11在C函数里他都会保存这几个寄存器，如果用到的话就把他保存起来，执行完C函数再把它释放掉。
因此我们可以把lr 保存在r4寄存器里，因为r4寄存器不会被C语言破坏。
*/mov r4, lr/* 处理swi异常 */mrs r0, cpsrldr r1, =swi_stringbl printException/*-------------第一-----------------
我们在.文件中写printSWIVal函数，用于打印val即0x123。
如何才能知道swi的值呢？
我们得读出swi 0x123指令，这条指令保存在内存中，所以我们得找到他的内存地址。
我们知道，执行完0x123指令以后，会发生一次异常，那个异常模式里的lr寄存器会保存下一条指令（被中断模式）的地址。
综上，我们把lr寄存器的地址减去4就是swi 0x123这条指令的地址。
*//*-------------第三-------------
我再把 (r4寄存器-4) 赋给r0，然后r0(内容是swi 0x123指令的地址)传参给printSWIVal，然后打印。
之所以减4，是因为r4是 ldr pc, =main地址即被中断函数的地址。而r4-4是swi 0x123指令的地址。
*/sub r0, r4, #4bl printSWIVal/* 恢复现场 */ldmia sp!, {r0-r12, pc}^ /* ^会把spsr的值恢复到cpsr里 */swi_string:
.string "swi exception"
在uart.c添加printSWIVal打印函数
/*把swi 0x123指令的地址传递过来，对地址取值
swi 0x123的反汇编：3000011c: ef000123 swi 0x00000123
把ef000123的前八位置零，并取后面的值即为0x123
*/
void printSWIVal(unsigned int *pSWI)
{puts("SWI val = ");printHEx(*pSWI & ~0xff000000); //高8位忽略掉 puts("\n\r");
}
这节视频我们讲解的是swi的处理流程。
第06节 按键中断的程序示例_概述与初始
注：本节源码在016_eint_014_006文件夹。
6.1 概述
在前面的视频里我们举了一个例子，母亲看书被声音打断，远处的声音来源有多种多样，声音传入耳朵，再由耳朵传入大脑，整个过程涉及声音来源耳朵大脑，为了确保这个母亲看书的过程能够被声音打断，我们必须保证声音来源可以发出声音，耳朵没有聋，脑袋没有傻。
类比嵌入式系统我们可以设置中断源，让他发出中断信号，还需要设置中断控制器，让他把这些信号发送给CPU，还需要设置CPU让他能够处理中断。
中断的处理流程：
中断初始化：
① 我们需要设置中断源，让它能够发出中断信号
② 设置中断控制器，让它能发出中断给CPU
③ 设置CPU，CPSR有I位，是总开关
经过上面三点的初始化设置，中断源才能有给CPU发送中断信号的能力。
处理时，要分辨中断源，对于不同的中断源要执行不同的处理函数。
处理完要清中断。
下面写程序：打开start.S 先做初始化工作，先做第
③“ 设置CPU，CPSR有I位，是总开关”。
我们需要把CPSR寄存器 bit7给清零，这是中断的总开关，若bit7设置为1，CPU则无法响应任何中断。
我们写代码，注：这个start.S文件是在上一节swi异常程序示例中的start.S的基础上修改的。
（1）在start.S文件中加入设置CPU的CPSR的I位的总开关。
（2）加入代码bl interrupt_init 初始化中断控制器；加入bl eint_init 初始化按键，设为中断源。
/*---------这里的代码仅是为说明CPU CPSP I位的设置，故很多代码省略。--------------*/reset:
/*---------------..........程序省略------------------*/
/* 清除BSS段 */bl clean_bss/* 复位之后, cpu处于svc模式* 现在, 切换到usr模式*/mrs r0, cpsr /* 读出cpsr */bic r0, r0, #0xf /* 修改M4-M0为0b10000, 进入usr模式 */
/* 1-----------把bit7这一位清零-------------------*/bic r0, r0, #(1<<7) /* 清零I位, 使能中断 */msr cpsr, r0/* 设置 sp_usr */ldr sp, =0x33f00000ldr pc, =sdram
sdram:bl uart0_initbl print1/* 故意加入一条未定义指令 */
und_code:.word 0xdeadc0de /* 未定义指令 */bl print2swi 0x123 /* 执行此命令, 触发SWI异常, 进入0x8执行 *//* 2---------------- 调用两个中断----------------- */bl interrupt_init /*初始化中断控制器*/bl eint_init /*初始化按键，设为中断源*//*--------需要初始化上面这两个函数-----------*/ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt
/*---------这里的代码仅是为说明CPU CPSP I位的设置，故很多代码省略。--------------*/reset:
/*---------------..........程序省略------------------*/
/* 清除BSS段 */bl clean_bss/* 复位之后, cpu处于svc模式* 现在, 切换到usr模式*/mrs r0, cpsr /* 读出cpsr */bic r0, r0, #0xf /* 修改M4-M0为0b10000, 进入usr模式 */
/* 1-----------把bit7这一位清零-------------------*/bic r0, r0, #(1<<7) /* 清零I位, 使能中断 */msr cpsr, r0/* 设置 sp_usr */ldr sp, =0x33f00000ldr pc, =sdram
sdram:bl uart0_initbl print1/* 故意加入一条未定义指令 */
und_code:.word 0xdeadc0de /* 未定义指令 */bl print2swi 0x123 /* 执行此命令, 触发SWI异常, 进入0x8执行 *//* 2---------------- 调用两个中断----------------- */bl interrupt_init /*初始化中断控制器*/bl eint_init /*初始化按键，设为中断源*//*--------需要初始化上面这两个函数-----------*/ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt
添加一个 interrupt.c文件，用于写interrupt_init()、eint_init()函数。
这个程序（ interrupt.c）稍微有些复杂，我们先来分析再来编写代码。

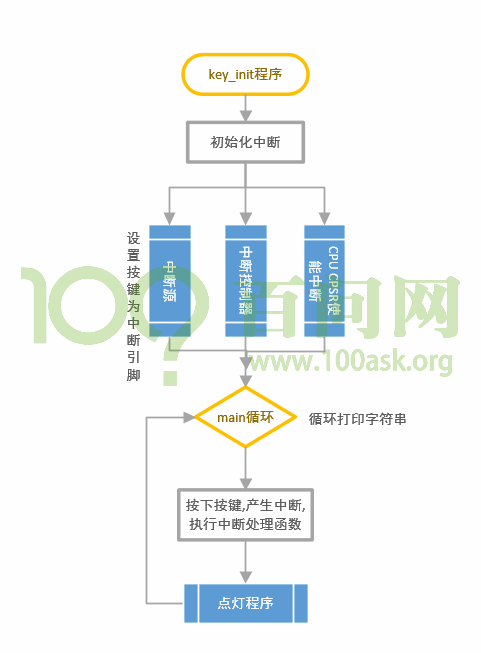

首先我们画个流程图：
注：main里一直在循环地打印字符串，按下按键时为产生中断，点灯。松开按键又陷入main()的循环打印字符串。
6.2 eint_init函数分析与编写
我们先来分析eint_init()（按键）。
我们想达到的效果是：按下按键灯亮松开按键灯灭。可以把下面四个按键全部配置为外部中断按键。
看原理图。在2440手册上分别搜索EINT0、EINT2、EINT11、EINT19，可以确定：
配置EINT0即配置GPF0、配置EINT2即配置GPF2；配置EINT11即配置GPG3、配置EINT19即配置GPG11。

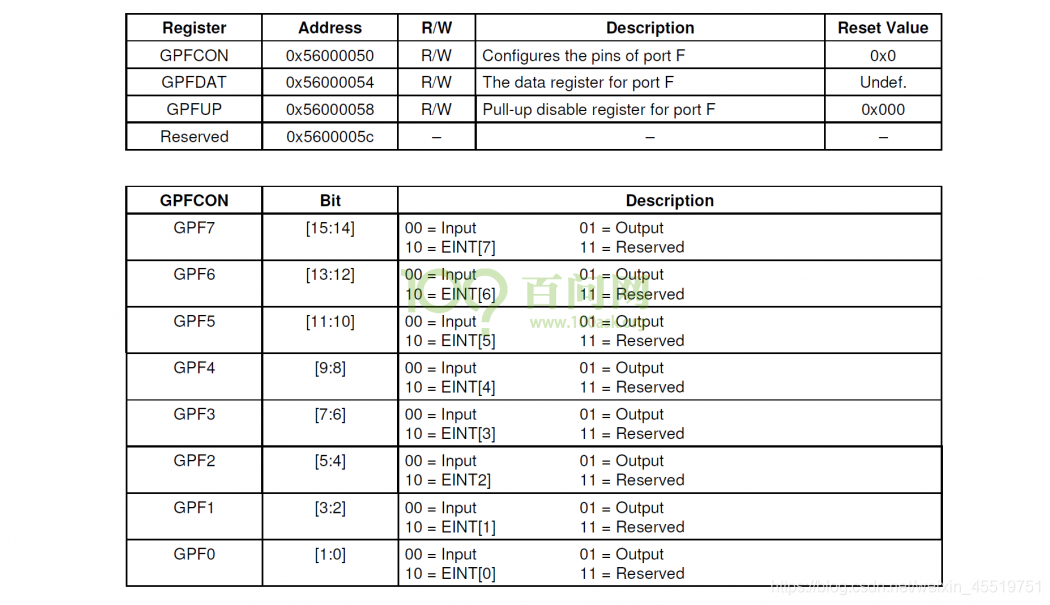

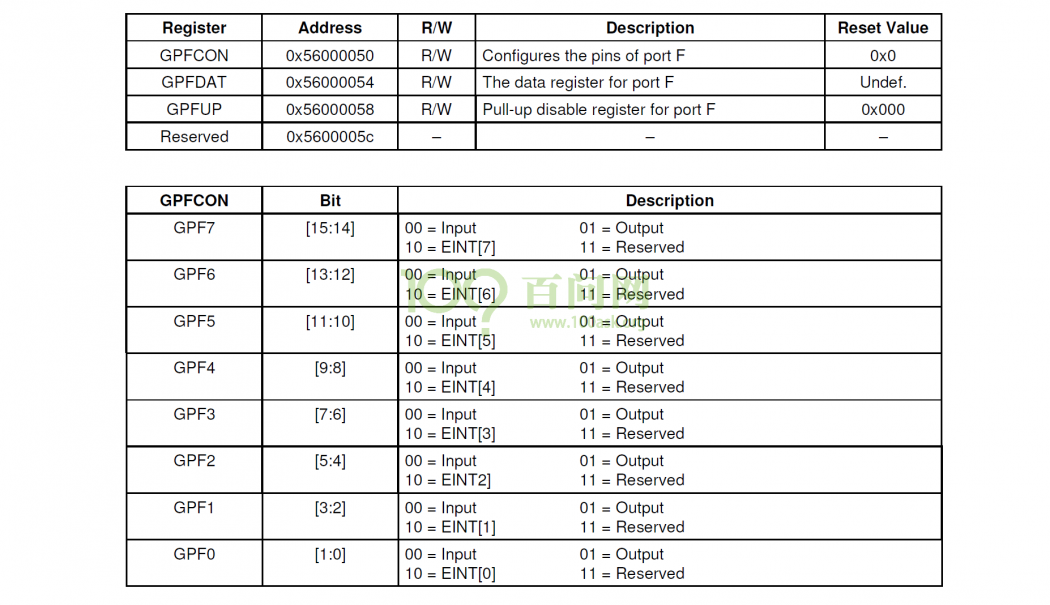

打开芯片手册找到第九章 IO ports，找配置寄存器 GPFCON。
配置GPFCON：
/* 初始化按键, 设为中断源 */void key_eint_init(void){/*1 配置GPIO为中断引脚 *///先把eint0和eint2这两个引脚清零GPFCON &= ~((3<<0) | (3<<4));//清零GPFCON |= ((2<<0) | (2<<4)); /* S2,S3被配置为中断引脚 *//*所谓中断引脚就是说，按下按键或者松开按键时有触发中断信号。具体是松开按下*下面有解释*/
通过电路图得知 S4 S5按键为EINT11号中断引脚和EINT19号中断引脚：
配置GPGCON：
GPGCON &= ~((3<<6) | (3<<11));
GPGCON |= ((2<<6) | (2<<11)); /* S4,S5被配置为中断引脚 */
现在来设置四个按键的中断触发方式: (按下松开，从低电源变为高电源，或者从高电源变为低电源)，双边沿触发。

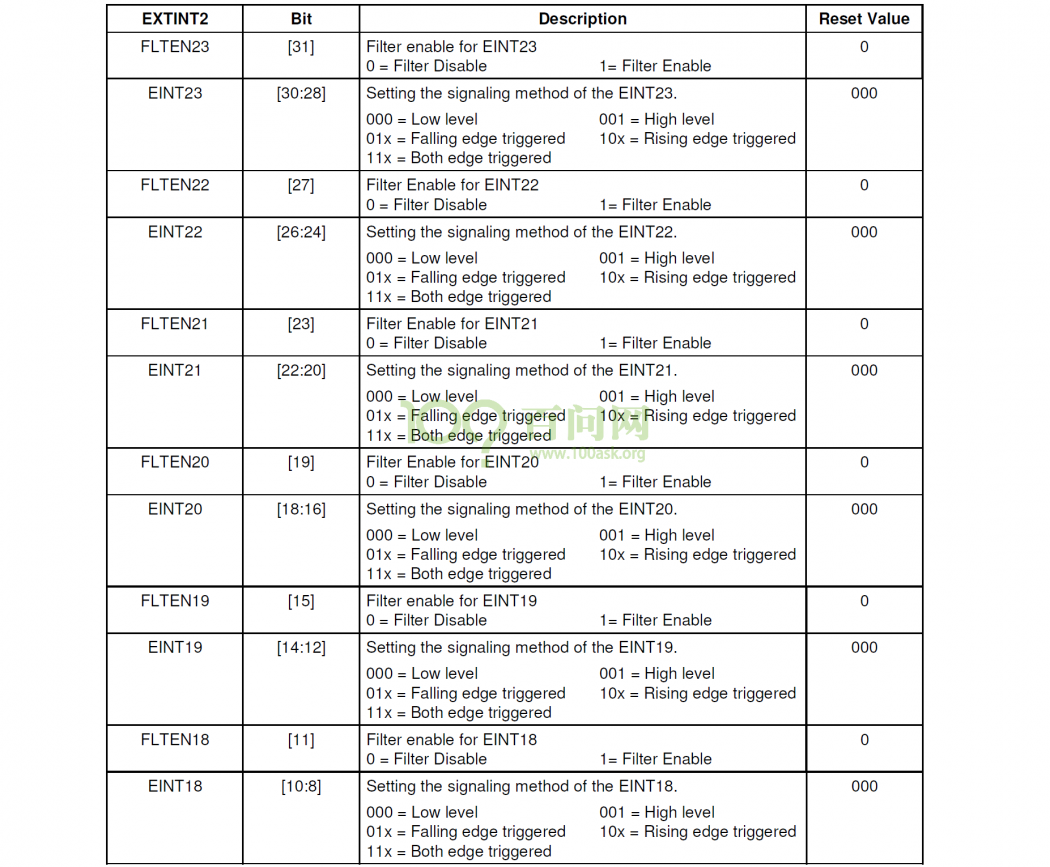

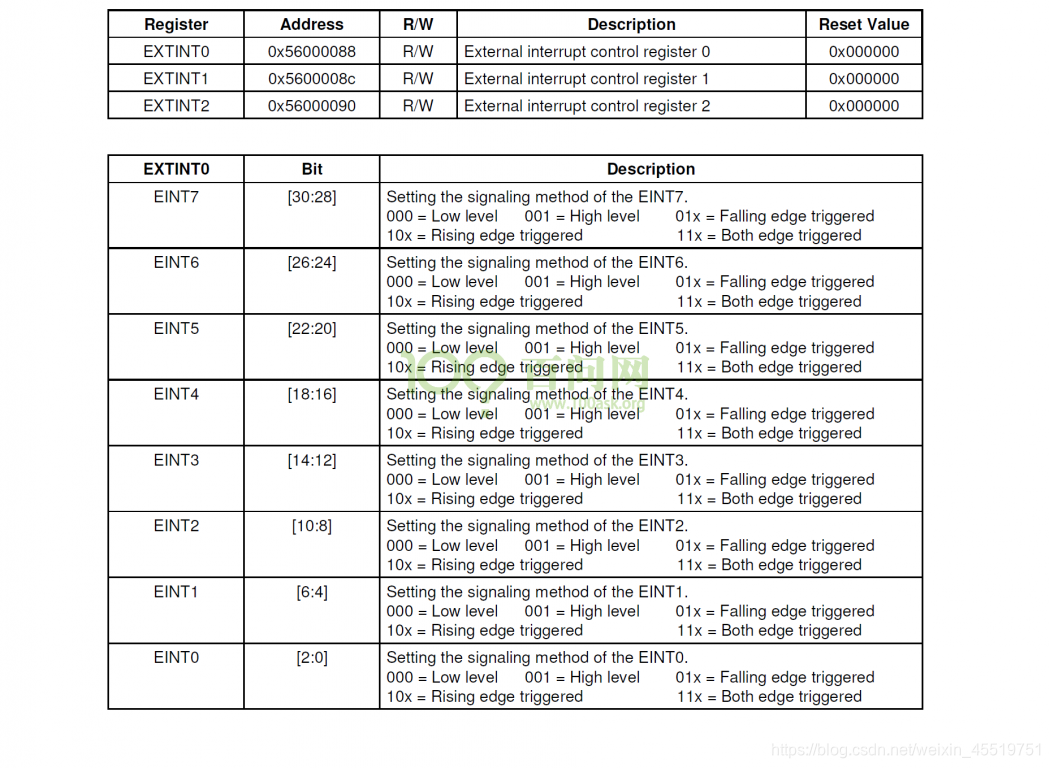

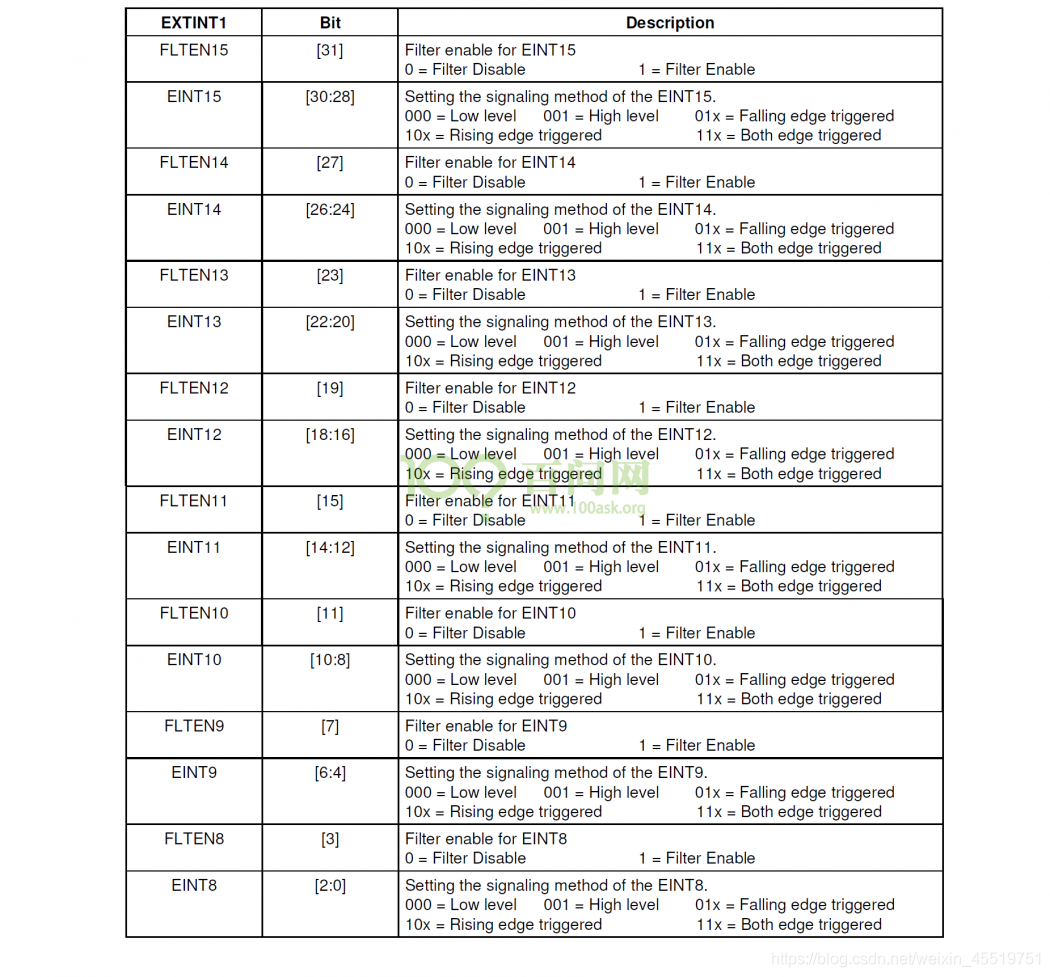

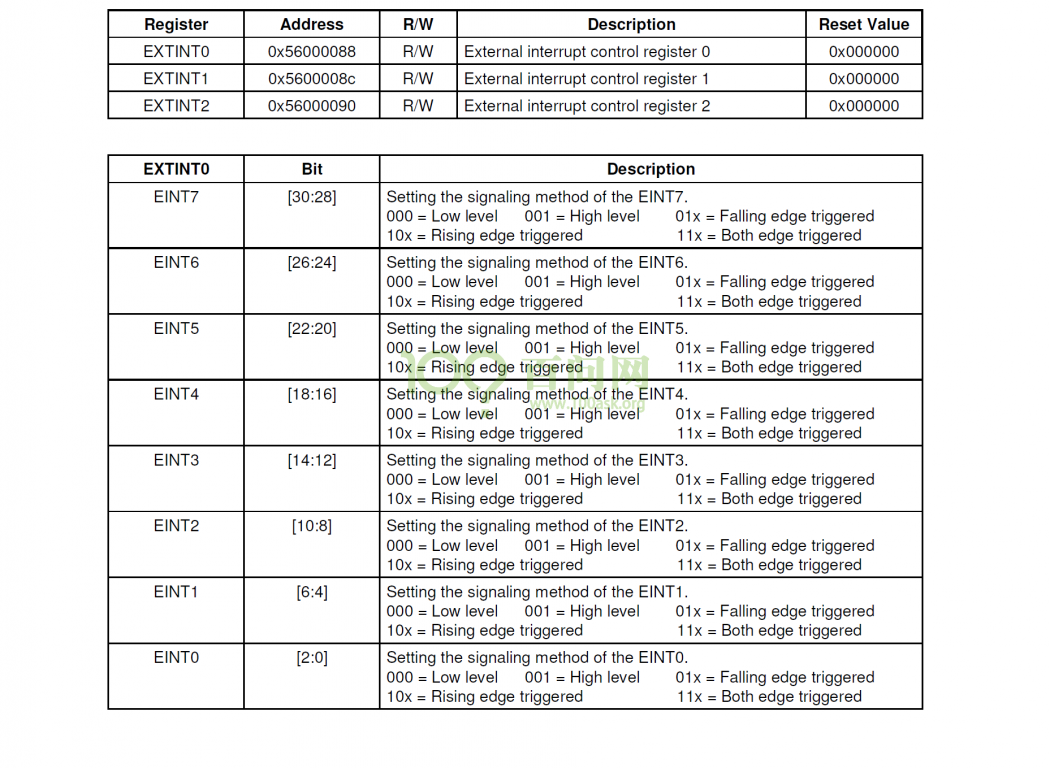

设置EINT0、EINT2、EINT11、EINT19为双边沿触发。代码如下。2440手册参考资料是下面的几张图片。
EXTINT0 |= (7<<0) | (7<<8); /* S2,S3 */EXTINT1 |= (7<<12); /* S4 */EXTINT2 |= (7<<12); /* S5 */

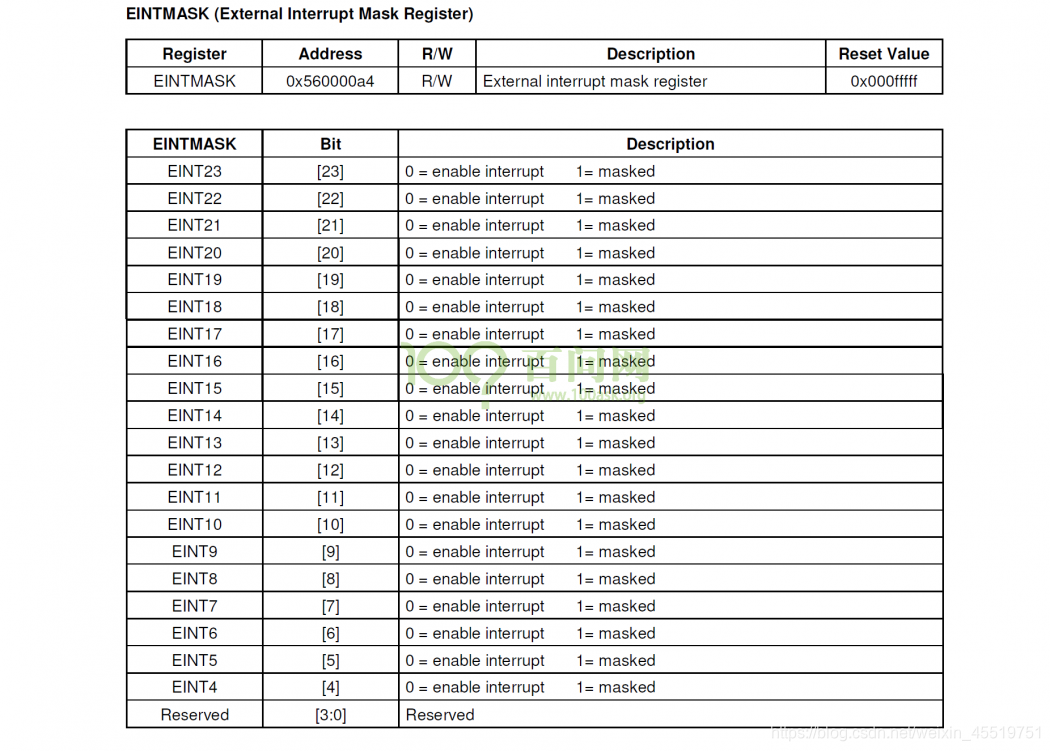

沿着上面继续往下翻2440手册，我们看到了外部中断屏蔽寄存器EINTMASK。其设置为1的话就禁止向外部发出中断信号，只有EINTMASK相应的位设置为0外部中断才能给中断控制器发信号。因此我们需要设置这个寄存器。2440手册资料如下图。
EINTMASK这个寄存器里只有eint11,19，只对这两个设置即可。对于EINT0 和EINT2显示为保留，默认时使能的，可以直接发送给中断控制器，无需设置。原因如下图：编程如下：
/* 设置EINTMASK使能eint11,19 */EINTMASK &= ~((1<<11) | (1<<19));
到这里，eint_init()写完了。
但是需要注意：还有一个寄存器EINTPEND，它的作用是读EINTPEND，以分辨是哪个外部中断(EINT)产生，外部中断是eint4~23。并且要清除它，清除中断时, 写EINTPEND的相应位。资料如下：
到这里，eint_init()写完了。完整程序如下：
/* 初始化按键, 设为中断源 */
void key_eint_init(void)
{/* 配置GPIO为中断引脚 */GPFCON &= ~((3<<0) | (3<<4));GPFCON |= ((2<<0) | (2<<4)); /* S2,S3被配置为中断引脚 */GPGCON &= ~((3<<6) | (3<<22));GPGCON |= ((2<<6) | (2<<22)); /* S4,S5被配置为中断引脚 *//* 设置中断触发方式: 双边沿触发 */EXTINT0 |= (7<<0) | (7<<8); /* S2,S3 */EXTINT1 |= (7<<12); /* S4 */EXTINT2 |= (7<<12); /* S5 *//* 设置EINTMASK使能eint11,19 */EINTMASK &= ~((1<<11) | (1<<19));
}/* 读EINTPEND分辨率哪个EINT产生(eint4~23)* 清除中断时, 写EINTPEND的相应位*/
6.3 interrupt_init分析与编写
我们接下来需要阅读2440手册的第14章 Interrupt Controller章节，设置中断控制器，我们只需要按照下面这张流程图设置就可以了：
看上面的图，我们需要设置：
①、MASK 屏蔽寄存器；
②、INTPND 等待处理，我们可以读这个寄存器，确定是哪个中断产生了；
③、SRCPND不同的中断类型不可以直接到达这里执行。即with sub -register和without sub -register两种。我们来看一下外部中断属于哪一种。

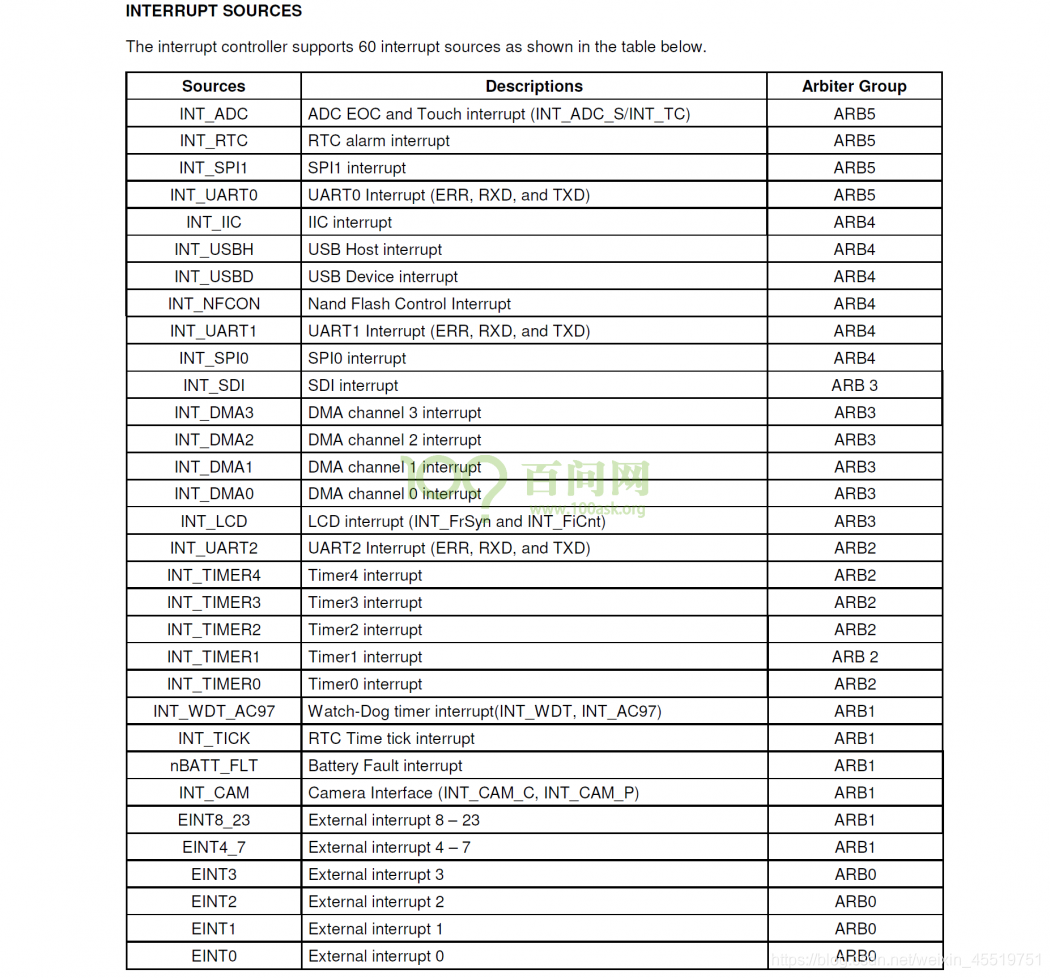

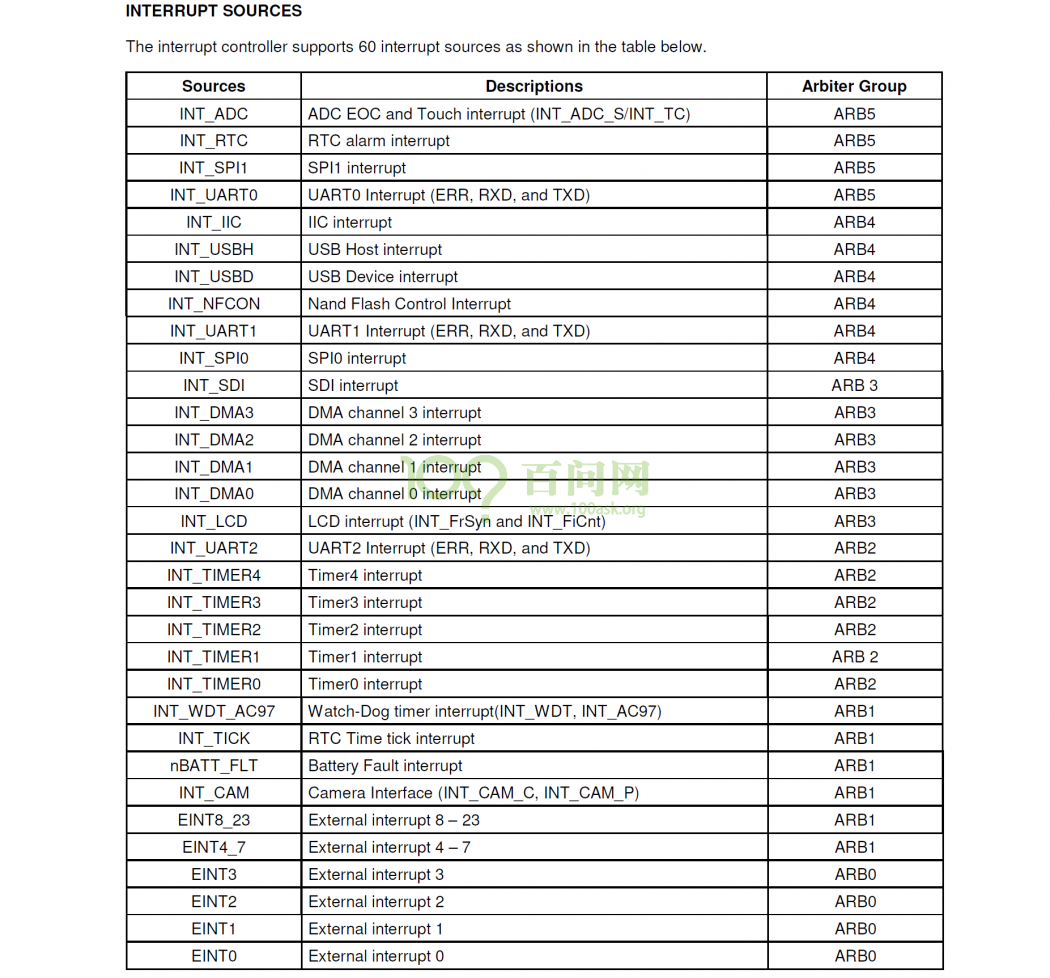

打开芯片手册，从上往下读
由上图可得 EINT4_7 、EINT8_23合用一条中断线ARB1。也就是说可以直接到达SRCPND不需要设置SUBSRCPND和SUBMASK这两个寄存器。
因此我们使用的外部中断源只需要设置SRCPND、 MASK 、INTPND这三个就可以。
上图中的SRCPND 寄存器作用：
（1）用来显示哪个中断产生了。（SRCPND寄存器是32位的，哪个中断源产生，SRCPND就会有相应的位 去置1，从而该中断信号经过该寄存器就会产生中断请求，这个请求不受INTMASK屏蔽和INTPND优先级的影响）。
（2）并且注意：执行完毕后需要清除SRCPND 对应位。
（3）看2440手册385页：
①SRCPND 寄存器的bit0对应eint0；
②SRCPND 寄存器 的bit2对应eint2；
③SRCPND 寄存器的bit5对应eint8_23；(表明bit5等于1的时候， eint8到23中的某一个已经产生。那么，到底是8到23中的哪一个呢？答：我们需要 读 EINTPEND寄存器分辨是 eint8到23中的哪一个EINT产生）。
综上：
（1）SRCPND自动完成中断信号的请求（这是硬件操作）。我们需要做的是，在使用完之后对SRCPND相应的位进行清位。
（2）怎么知道到底是8到23中的哪个中断信号EINT产生呢？我们读EINTPEND寄存器即可。

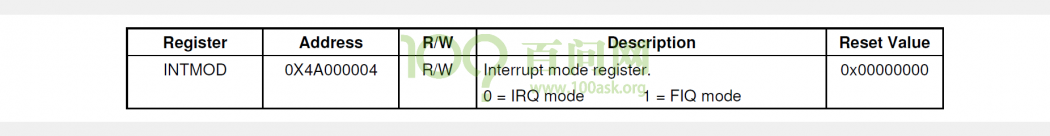

接着往下看手册，INTMOD寄存器 默认值为IRQ模式即可，不需要设置。
再接着往下看手册，INTMASK寄存器，需要设置为0。执行完毕后不不不需要清除INTMASK对应位。
INTMSK 用来屏蔽中断, 1对应masked屏蔽中断，我们需要设置相应位设置为0。
- bit0-eint0
- bit2-eint2
- bit5-eint8_23
往下接着看手册。我们知道， 同时可能有多个中断产生。这么多个中断经过优先级以后，只会有一个通知CPU，是哪一个中断优先级最高，可以读INTPND就能知道当前处理的唯 一 一个中断是那一个。
1 表示这个中断已经产生，需要配置相应的位。
INTPND 用来显示当前优先级最高的、正在发生的中断,。并且需要清除对应位。
bit0-eint0
bit2-eint2
bit5-eint8_23
再往下看手册。INTOFFSET是用来显示INTPND寄存器中哪一位正在等待处理。
INTPAD中bit0等于1的话，则INTOFFSET就等于0 ；
INTPAD中bit1等于1的话，则INTOFFSET值就等于1；
INTOFFSET作用 : 用来显示INTPND中哪一位被设置为1。

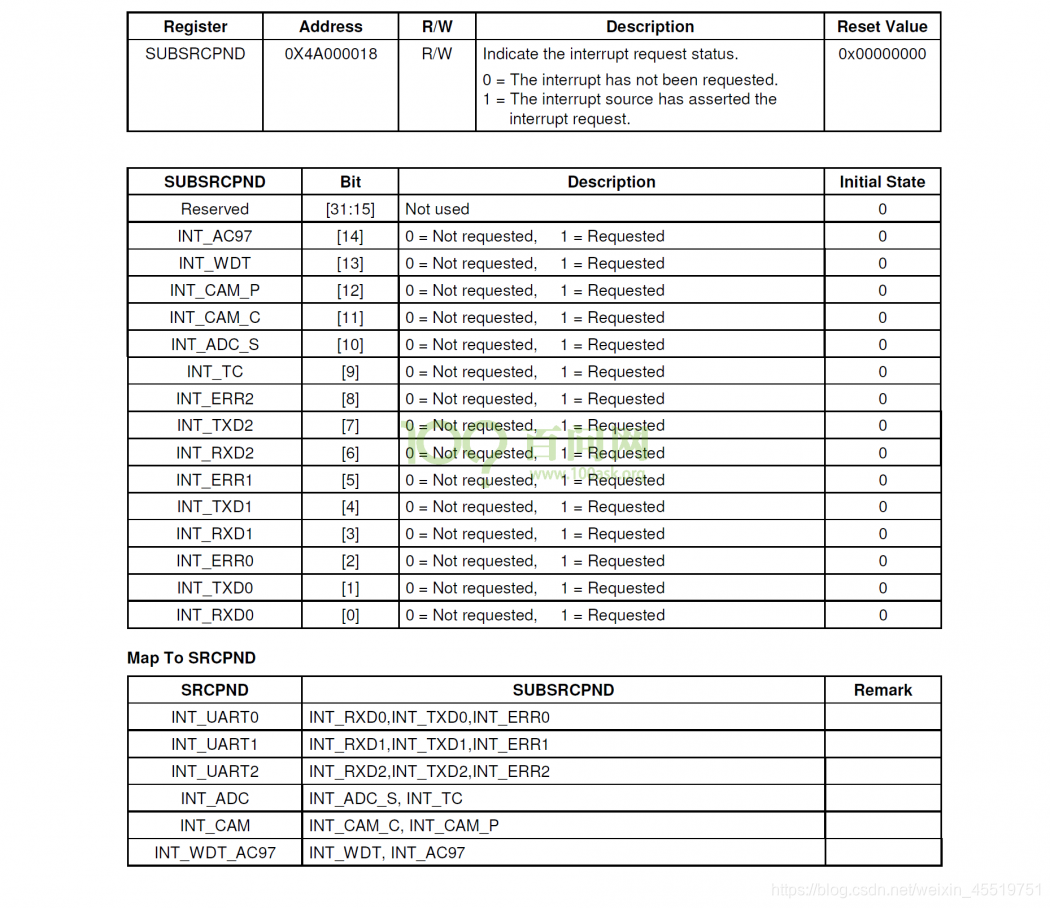

再往下看，SUBSRCPND寄存器我们用不到：
简单说一下这个寄存器：当SRCPND某一位等于1时，比如INT_UART0为1时，它的中断来源可能有多个。这是串口0的中断，串口0的中断产生时有可能是接收到了数据(INT_RXD0),也有可能是发送了数据(INT_TXD0),还有可能是产生了错误，那么到底是哪一个呢？这就需要去读取SUBSRCPND下一级的源寄存器。这就是SUBSRCPND的作用。
综上所述，interrupt_init()我们只需要设置INTMSK这个寄存器即可。而SRCPND和INTPND只有发生中断时才需要设置。interrupt_init()的完整代码如下：
/* 初始化中断控制器 */
void interrupt_init(void)
{//1是屏蔽我们需要清零，外部中断0 外部中断2 外部中8_23里面还有外部中断11到19INTMSK &= ~((1<<0) | (1<<2) | (1<<5));}
interrupt_init ()、key_eint_init ()是在start.S中跳转的。我们直接在main()中调用这两个函数多好。因此我们修改start.S，删除里面的：
bl interrupt_init /* 初始化中断控制器 */
bl key_eint_init /* 初始化按键, 设为中断源 */
能使用c语言就使用C语言，在main.c文件中添加调用C函数：
int main(void)
{interrupt_init(); /* 初始化中断控制器 */key_eint_init(); /* 初始化按键, 设为中断源 */puts("\n\rg_A = ");printHex(g_A);puts("\n\r");
这节课的代码还没有写完，是一个半成品。下节课我们继续写按键中断的代码。
第07节 按键中断的程序示例_接着06节的程序继续写
假设一按按键就会产生中断，CPU就会跳到start.S的 执行。
_start:b reset /* vector 0 : reset */ldr pc, und_addr /* vector 4 : und */ldr pc, swi_addr /* vector 8 : swi */
具体跳到哪里执行，我们需要看看中断向量表，看看跳到哪里：
可以看出，我们跳到0x00000018 IRQ模式。
写start.S文件中的代码：
/*-----------------这里的start.S省略了很多代码，只是把与按键中断相关的代码写出来了。
*详细的代码源码文件夹的start.S------------------------*/
_start:b reset /* vector 0 : reset */ldr pc, und_addr /* vector 4 : und */ldr pc, swi_addr /* vector 8 : swi *//*------------------------------1--------------------*/b halt /* vector 0x0c : prefetch abort *//*加上b halt是因为加入发生了*prefetch abort中断就让程序卡死*/b halt /* vector 0x10 : data abort */b halt /* vector 0x14 : reserved */ldr pc, irq_addr /* vector 0x18 : irq *//*一按按键就会产生中断，CPU就这里执行这句话。*/b halt /* vector 0x1c : fiq *//*----------------2----------------------*/
irq_addr:.word do_irq
/*--------------------3---------------------*/
do_irq:/* 执行到这里之前:* 1. lr_irq保存有被中断模式中的下一条即将执行的指令的地址* 2. SPSR_irq保存有被中断模式的CPSR* 3. CPSR中的M4-M0被设置为10010, 进入到irq模式* 4. 跳到0x18的地方执行程序 *//*------------------- 4 保存现场---------- *//* sp_irq未设置, 先设置它 */
/* --------- 分配不冲突的没有使用的内存就可以了-------------*/ldr sp, =0x33d00000
/*-----------发生中断时irq返回值是R14 -4 为什么要减去4，硬件结构让你怎么做就怎么做----*//* 在irq异常处理函数中有可能会修改r0-r12, 所以先保存 *//* lr-4是异常处理完后的返回地址, 也要保存 */sub lr, lr, #4stmdb sp!, {r0-r12, lr} /* ------------------ 5 处理irq异常--------------- */
/*---------------在这C函数里分辨中断源，处理中断------------*/bl handle_irq_c/*---------------------6------------------*/ /* 恢复现场 */ldmia sp!, {r0-r12, pc}^ /* ^会把spsr_irq的值恢复到cpsr里 */
接下来我们在interrupt.c中写出 handle_irq_c() 处理函数， 这个是处理中断 的C函数。handle_irq_c()需要包括1、 分辨中断源；2、 调用对应的处理函数；3 、清中断 : 从源头开始清 这三步。
代码如下：
void handle_irq_c(void)
{/* -------------------1 分辨中断源---------------------------- *//*读INTOFFSET，在芯片手册里找到这个寄存器，它里面的值表示：INTPND寄存器中的哪一位被设置成1。*设置成1的那一位对应相应的外部中断。*/int bit = INTOFFSET;/*这里的bit即是被设置成的1的那一位，是位的序号，如EINT0、EINT3、EINT8_23等*//*--------------------2 调用对应的处理函数----------------- */if (bit == 0 || bit == 2 || bit == 5) /* 对应eint0,2,eint8_23 *//*在这个程序里，bit只有*等于0、2、5三者中的一种*/{/*我们会调用一个按键处理函数*/key_eint_irq(bit); /* 处理中断, 并 清中断源EINTPEND */}/*-------------------------3 清中断 : 从源头开始清---------------*首先清 除掉中断源里面的某些寄存器（注：EINTPEND在上面的key_eint_irq()函数中清除了 ）*其次清 SRCPND*最后清 INTPND*/SRCPND = (1<<bit);/*置1清位*/ /*清SRCPND 寄存器。记住，这个寄存器清的时候是置1是清除。你记住就行了。并且芯片手册上也有解释。*//*以我的理解就是，对SRCPND 读取的时候相应位的1表示中断请求。而清寄存器的时候1表示清，0表示不清。这两个功能不关联。一个是对寄存器读，一个是对寄存器写*/INTPND = (1<<bit);
}
在inierrupt.c文件中写上一个程序中的key_eint_irq()函数，如下：
void key_eint_irq(int irq)
{
/*先把这个值 读 出来，清的时候我再把他写进去。达到了清EINTPEND的目的*/unsigned int val = EINTPEND;unsigned int val1 = GPFDAT;unsigned int val2 = GPGDAT;if (irq == 0) /* eint0 : s2 控制 D12（LED号） */{/****为了知道是按下还是松开，我们需要读值，写if else*/if (val1 & (1<<0)) /* s2 --> gpf6 */{/* 松开 */GPFDAT |= (1<<6);}else{/* 按下 */GPFDAT &= ~(1<<6);}}else if (irq == 2) /* eint2 : s3 控制 D11 */{if (val1 & (1<<2)) /* s3 --> gpf5 */{/* 松开 */GPFDAT |= (1<<5);}else{/* 按下 */GPFDAT &= ~(1<<5);}}else if (irq == 5) /* eint8_23, eint11--s4 控制 D10, eint19---s5 控制所有的LED */{if (val & (1<<11)) /* eint11 */{if (val2 & (1<<3)) /* s4 --> gpf4 */{/* 松开 */GPFDAT |= (1<<4);}else{/* 按下 */GPFDAT &= ~(1<<4);}}else if (val & (1<<19)) /* eint19 */{if (val2 & (1<<11)){/* 松开 *//* 熄灭所有LED */GPFDAT |= ((1<<4) | (1<<5) | (1<<6));}else{/* 按下: 点亮所有LED */GPFDAT &= ~((1<<4) | (1<<5) | (1<<6));}}}EINTPEND = val;
}
下面是上面程序的几个资料和补充说明：
（1）
（2）到底是发生哪一种中断，我们需要读取 EINTPND来判断是那个中断产生。
如果bit19等于1的话表明外部中断EINT19产生了，如果bit11等于1表用外部中断11产生，这里我们需要判断。
if (val & (1<<11)) /* 表明外部中断eint11产生 */{ }else if (val & (1<<19)) /* 表用外部中断eint19 */{}
2440手册 EINTPND：
上传代码测试，编译通过。成功！！！
（3）清中断从源头开始清 ，这完全是按照中断流程操作的：
第08节 定时器中断程序示例
注：程序是在上一节程序的基础上改编的。源码在017_timer_014_008文件夹。
8.1 001文件夹程序
这节课我们来写一个定时器的中断服务程序 ，使用定时器来实现点灯计数。

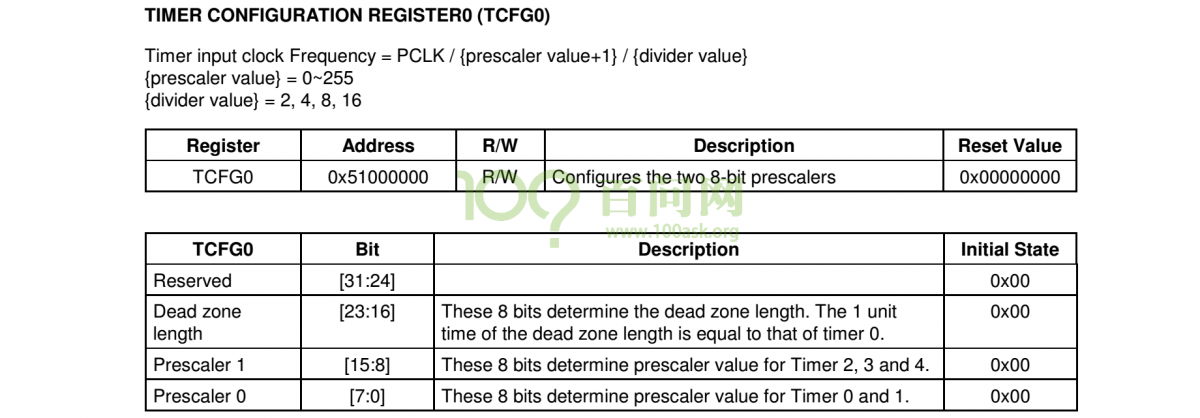

查考资料是第2440的10章PWM TIMER， 可以参考书籍《嵌入式Linux应用程序开发完全手册》第10章。

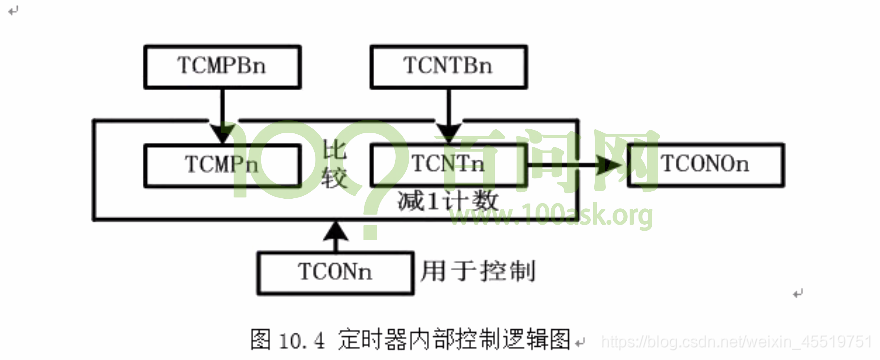

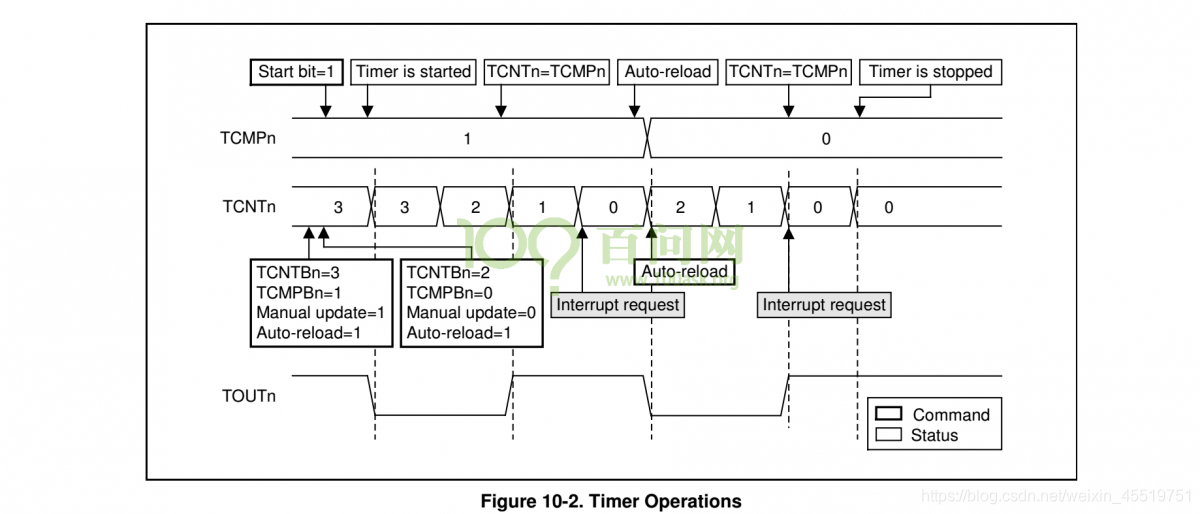

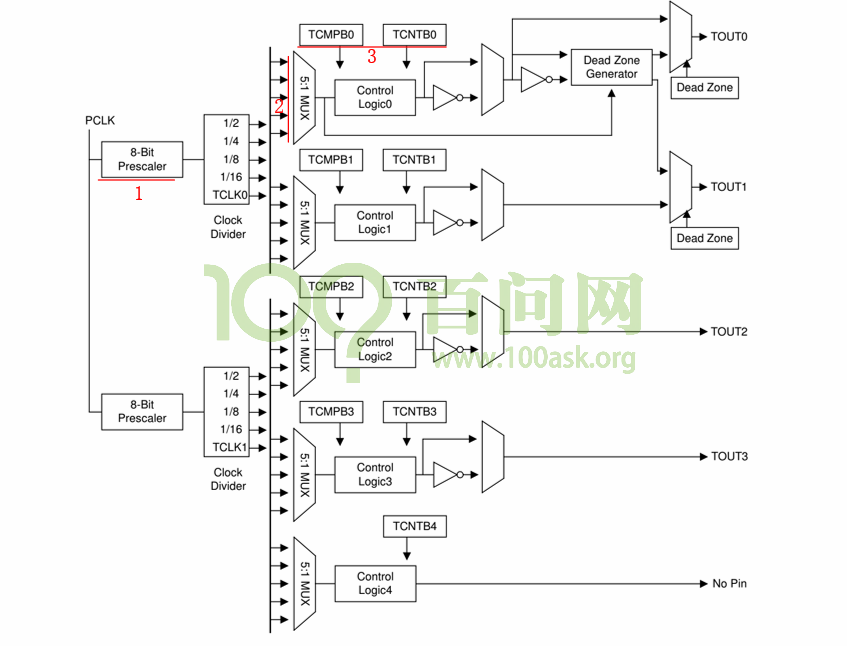

我们先把这个结构图展示出来：
这个图的结构很好。
这里面肯定有一个clk(时钟)，
1 、每来一个clk(时钟)这个TCNTn减去1 ；
2、 当TCNTn = TCMPn时，可以产生中断，也可以让对应的PWM引脚反转，(比如说原来是高电平，发生之后电平转换成低电平)
3、 TCNTn继续减1，当TCNTn = 0时，可以产生中断，pwm引脚再次反转 。
4、TCMPn 和 TCNTn的初始值来自 TCMPBn,TCNTBn。
5、TCNTn = 0时，可自动加载初始。

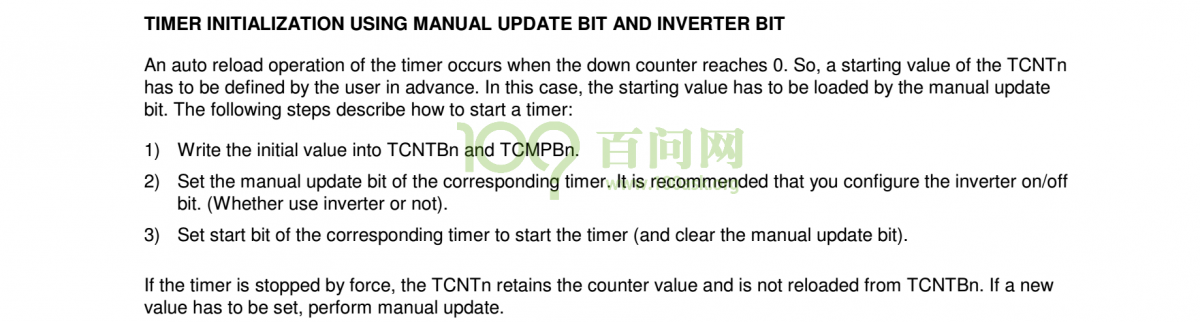

怎么使用定时器？步骤如下：
1 设置时钟
2 设置初值
3 加载初始，启动Timer
4 设置为自动加载
5 中断相关

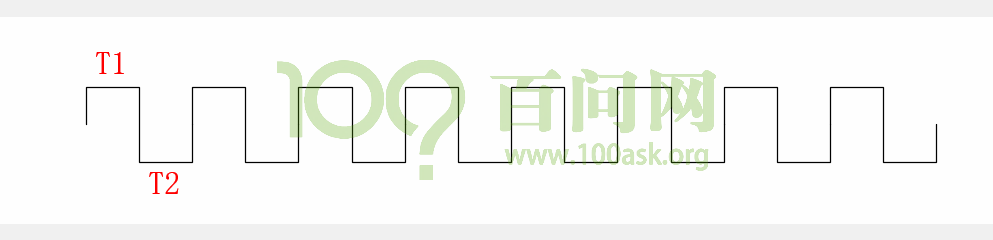

注：由于2440没有引出pwm引脚，所以pwm功能无法使用，也就无法做pwm相关实验，所谓pwm是指可调制脉冲。PWM波如下：T1高脉冲和T2低脉冲，它的时间T1, T2可调整，可以输出不同频率不同占控比的波形，在控制电机时特别有用。
我们这个程序只做一个实验，当TCNTn这个计数器到0的时候，就产生中断，在这个中断服务程序里我们点灯。
写代码 打开我们的main函数。
我们需要实现定时器初始化函数：
int main(void)
{led_init();interrupt_init(); /* 初始化中断控制器 */
//我们初始化了中断源，同样的，我们初始化timerkey_eint_init(); /* 初始化按键, 设为中断源 */
//初始化定时器
/*---------------加入一个timer_init()函数-------------------*/timer_init();
新建一个 timer.c，我们肯定需要操作一堆寄存器， 在timer.c里添加头文件 #include “s3c2440_soc.h”。
#include "s3c2440_soc.h"void timer_init(void){
设置TIMER0的时钟
设置TIMER0的初值
加载初值, 启动timer0
设置为自动加载并启动(值到0以后会自动加载)
设置中断，显然我们需要提供一个中断处理函数void timer_irq(void)在这里面我们需要点灯
}
void timer_irq(void){/*点灯计数*/
}
打开芯片手册，看下图：我们想设置timer0的话
首先设置8-Bit Prescaler
然后设置5.1 MUX(选择一个时钟分频)
再设置TCMPB０和TCNTB0（初值）
最后设置TCONn寄存器。
接着往下翻手册，看手册上写如何初始化timer：
大概意思是：
1、把初始值写到TCNTBn 和TCMPBn寄存器
2、设置手动更新位
3、设置启动位
接着往下看到时钟配置寄存器：
上图中有个计算公式：
Timer clk = PCLK / {(预分频数)prescaler value+1} / {divider value(5.1MUX值)}
我们知道我们的PCLK是50M。预分频数设置为99。divider value（即5.1MUX值亦即clock diver为1/16）设置为16。
Timer clk = 50000000 / (99+1) / 16
= 31250
也就是说我们设置TCON是31250，从31250一直减到0。
设置Prescaler0。 Prescaler0等于99，因此我们写入代码：
TCFG0 = 99; /* Prescaler 0 = 99, 用于timer0,1 */
下面设置divider value。

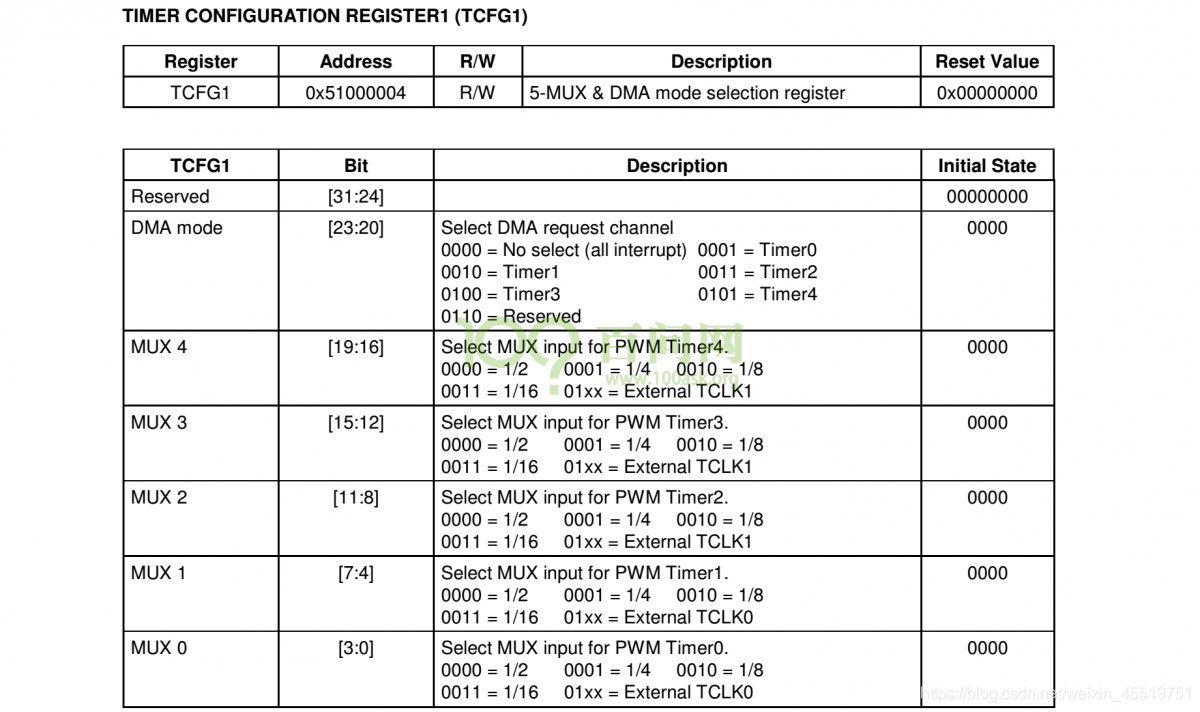

TCFG1寄存器 ：MUX多路复用器的意思，他有多路输入，我们可以通过MUX选择其中一路作为输出
根据上面mux的值，我们要把MUX0 设置成0011 只需要设置这4位即可，先清零 再或上 0011 就是3：因此我们写入代码：
TCFG1 &= ~0xf;
TCFG1 |= 3; /* MUX0 : 1/16 */

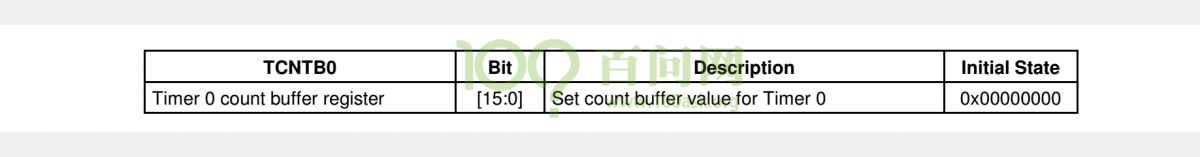

现在我们再来看看初始值控制寄存器TCNTB0：
一秒钟点灯太慢了 ，就让0.5秒
TCNTB0 = 15625; /* 0.5s中断一次 */

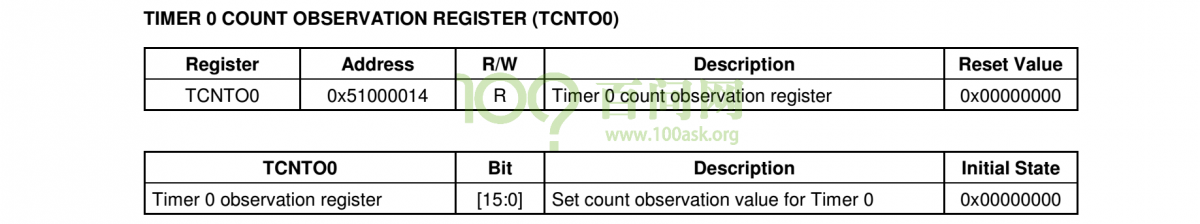

TCNTO0寄存器是用来观察里面的计数值的，不需要设置，不用管。

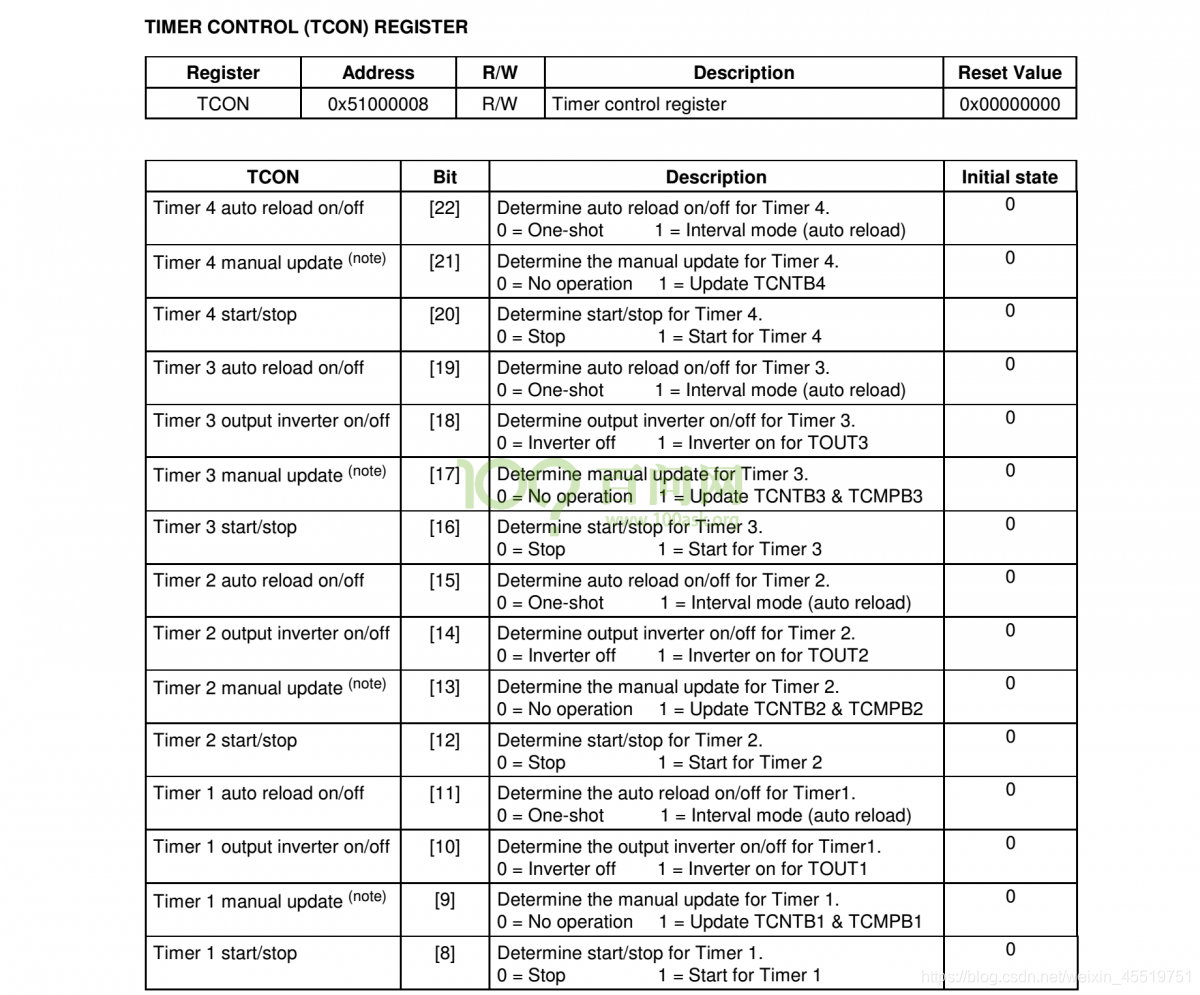

现在可以设置TCON寄存器了：

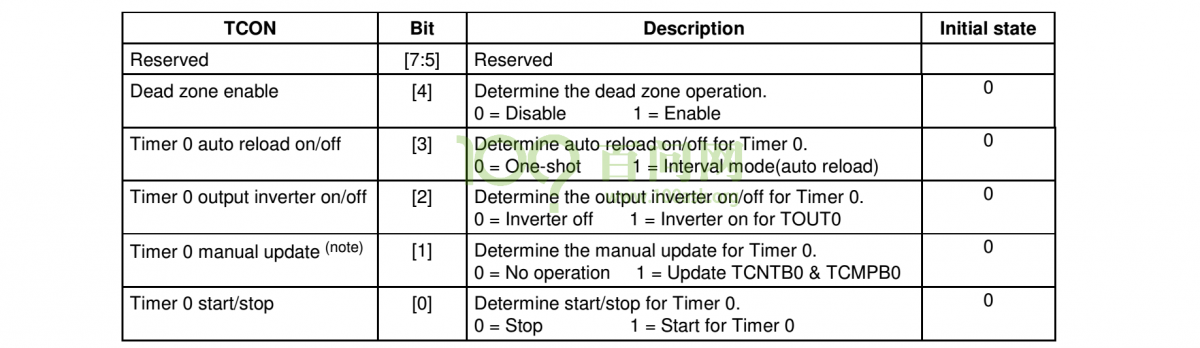

现在需要设置Timer0：
开始需要我们自己手工进行更新，代码如下：
TCON |= (1<<1); /* Update from TCNTB0 & TCMPB0 */
把这两个值放到TCMTB0 和 TCMPB0中：
注意：这一位必须清楚才能写下一位
设置为自动加载并启动，我们需要先清掉手动更新位，再或上bit0 bit3
TCON &= (1<<1);
TCON |= (1<<0) | (1<<3); /* bit0: start, bit3: auto reload */
现在我们来进行设置中断，显然我们需要提供一个中断处理函数void timer_irq(void) ，在Timer里没有看到中断相关的控制器，我们需要回到中断章节去看看中断控制器，看看有没有定时器相关的中断， 我们没有看到更加细致的Timer0寄存器。
从上面这幅2440中的图我们发现，当TCNTn=TCMPn时，他不会产生中断，只有当TCNTn等于0的时候才可以产生中断。我们之前以为这个定时器可以产生两种中断，那么肯定有寄存器中断或者禁止两种寄存器其中之一，那现在发现只有一种中断的话，就相对简单些 ，设置中断的话，我们只需要设置中断控制器。
设置interrupu.c中断控制器
/*初始化中断控制器 */
void interrupt_init(void){INTMSK &= ~((1<<0) | (1<<2) | (1<<5));INTMSK &= ~(1<<10); /* enable timer0 int *//*bit 10的原因见下面的2440资料图片*/
}
把定时器相应的位清零就可以了，哪一位呢？
INTPND的哪一位？ INT_TIMER0第10位即可:
到这里我们先来总结一下上面做的工作：
在main()函数里初始化中断void timer_init(void)，当定时器减到0的时候就会产生中断，产生中断信号，就会进到start.s这里一路执行do_irq。
do_irq:/* 执行到这里之前:* 1. lr_irq保存有被中断模式中的下一条即将执行的指令的地址* 2. SPSR_irq保存有被中断模式的CPSR* 3. CPSR中的M4-M0被设置为10010, 进入到irq模式* 4. 跳到0x18的地方执行程序 *//* sp_irq未设置, 先设置它 */ldr sp, =0x33d00000/* 保存现场 *//* 在irq异常处理函数中有可能会修改r0-r12, 所以先保存 *//* lr-4是异常处理完后的返回地址, 也要保存 */sub lr, lr, #4stmdb sp!, {r0-r12, lr} /* 处理irq异常 */bl handle_irq_c/* 恢复现场 */ldmia sp!, {r0-r12, pc}^ /* ^会把spsr_irq的值恢复到cpsr里 */然后进入irq处理函数中处理，处理这个irq
void handle_irq_c(void)
{/* 分辨中断源 */int bit = INTOFFSET;/* 调用对应的处理函数 */if(bit ==0 || bit == 2 || bit == 5)/*eint0,2,rint8_23*/
{key_eint_irq(bit);/*处理中断，清中断源EINTPEND*/
}
/*------------------------------1------------*/
else if(bit == 10)//如果等于10的话说明发生的是定时器中断，这时候就调用我们得timer_irq
{timer_irq();
}/* 清中断 : 从源头开始清 */SRCPND = (1<<bit);INTPND = (1<<bit);
}回到timer.c文件中，在这个定时器处理函数中我们需要点灯
void timer_irq(void)

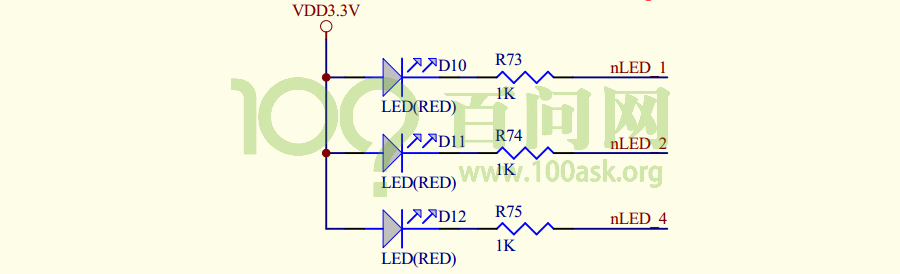

{/* 点灯计数 循环点灯*/static int cnt = 0;int tmp;cnt++;tmp = ~cnt;tmp &= 7;GPFDAT &= ~(7<<4);GPFDAT |= (tmp<<4);
}
代码写完了。我们在Makefile中添加timer.o。我们来实验一下，上传代码，进行编译 ，编译后进行烧写 ，现象：灯没有闪烁。
我们来解决：
来调试看看问题出在哪：他不是有一个观察寄存器TCNYO0么?我们前面也说了。我们不断的打印这个值，看是否有变化。我们在main函数中不断打印这个值。
main(){
....省略代码
int main(void)
{
....省略代码while (1){
....省略代码
/*-------------------加入这句话--------------------------*/printHex(TCNTO0);}return 0;
}
编译实验
打印的值全都是0，也就是说我们的定时器根本就没有启用。
去发现错误：即在timer.c文件void timer_init(void)函数里TCON &= (1<<1);写错了，应该写为TCON &= ~(1<<1);
TCON &= ~(1<<1);//我们没有设置取反
TCON |= (1<<0) | (1<<3); /* bit0: start, bit3: auto reload */
再次实验，成功！！！至此，程序写完。把程序保存在001文件夹。
8.2 002文件夹（程序改进）
对程序进行改进
我们的程序首先进入main函数中执行 timer_init();然后还需要修改interrupt.c 初始化函数 void interrupt_init(void) ；还需要调用中断处理函数 void handle_irq_c(void) ；
如果每次添加一个中断我都需要修改handle_irq这个函数，这样太麻烦，我能不能保证这个interrupt文件不变，只需要在timer.c中引用即可，这里我们使用指针数组：
首先，在interrupt.c中定义函数指针数组：
（函数指针数组就是，有一个数组，里面存的是函数的地址）
然后定义一个数组，我们来卡看下这里有多少项，一共32位，我们想把每一个中断的处理函数都放在这个数组里面来，当发生中断时，我们可以得到这个中断号，然后我从数组里面调用对应的中断号就可以了。
在interrupt.c中编程如下：
typedef void(*irq_func)(int);
irq_func irq_array[32];
那么我们得在interrupt.c中提供一个注册函数：
void register_irq (int irq, irq_func fp)
{irq_array[irq] = fp;INTMASK &= ~(1 << irq)
}
以后我就可以直接调用对应的处理函数
void handle_irq_c(void)
{/* 分辨中断源 */int bit = INTOFFSET;/* 调用对应的处理函数 */
irq_array[bit](bit);/* 清中断 : 从源头开始清 */SRCPND = (1<<bit);INTPND = (1<<bit);
}//按键中断初始化函数需要注册/* 初始化按键, 设为中断源 */
void key_eint_init(void){/* 配置GPIO为中断引脚 */GPFCON &= ~((3<<0) | (3<<4));GPFCON |= ((2<<0) | (2<<4)); /* S2,S3被配置为中断引脚 */GPGCON &= ~((3<<6) | (3<<22));GPGCON |= ((2<<6) | (2<<22)); /* S4,S5被配置为中断引脚 *//* 设置中断触发方式: 双边沿触发 */EXTINT0 |= (7<<0) | (7<<8); /* S2,S3 */EXTINT1 |= (7<<12); /* S4 */EXTINT2 |= (7<<12); /* S5 *//* 设置EINTMASK使能eint11,19 */EINTMASK &= ~((1<<11) | (1<<19));/*-----------注册---------------key_eint_init()初始化时，对bit0,2,5进行注册，也就是说，*把key_eint_irq函数地址存放在数组irq_array[0]、 irq_array[2]、irq_array[5]中---------*/register_irq(0, key_eint_irq);register_irq(2, key_eint_irq);register_irq(5, key_eint_irq);}
在timer.c中也需要设置中断
void timer_init(void){/* 设置TIMER0的时钟 *//* Timer clk = PCLK / {prescaler value+1} / {divider value} = 50000000/(99+1)/16= 31250*/TCFG0 = 99; /* Prescaler 0 = 99, 用于timer0,1 */TCFG1 &= ~0xf;TCFG1 |= 3; /* MUX0 : 1/16 *//* 设置TIMER0的初值 */TCNTB0 = 15625; /* 0.5s中断一次 *//* 加载初值, 启动timer0 */TCON |= (1<<1); /* Update from TCNTB0 & TCMPB0 *//* 设置为自动加载并启动 */TCON &= ~(1<<1);TCON |= (1<<0) | (1<<3); /* bit0: start, bit3: auto reload *//* ----------设置中断 *//*-----------注册---------------key_eint_init()初始化时，对bit10进行注册，也就是说，*把key_eint_irq函数地址存放在数组irq_array[10]中---------------*/register_irq(10, timer_irq);}
。详细代码看文件夹中的源码。
下面我们来看看我们做了什么事情，总结一下。
我们定义了一个指针数组
typedef void(*irq_func)(int);
typedef void(*irq_func)(int);
这个指针数组里面放有各个指针的处理函数
irq_func irq_array[32];
当我们去初始化按键中断时，我们给这按键注册中断函数
register_irq(0, key_eint_irq);
register_irq(2, key_eint_irq);
register_irq(5, key_eint_irq);
这个注册函数会做什么事情，他会把这个数组放在注册函数里面，同时使能中断
void register_irq(int irq, irq_func fp)
{irq_array[irq] = fp;INTMSK &= ~(1<<irq);
}//我们的timer.c中
timer_init();
//也会注册这个函数/* 设置中断 *//*-----------注册---------------key_eint_init()初始化时，对bit10进行注册，也就是说，*把key_eint_irq函数地址存放在数组irq_array[10]中---------------*/register_irq(10, timer_irq);
把这个中断irq放在第10项里同时使能中断，以后我们只需要添加中断号，和处理函数即可，再也不需要修改函数 、烧写执行这么麻烦了。
一上电程序运行过程
我们从start.s开始看， 一上电从 b reset运行做一列初始化
.text
.global _start_start:b reset /* vector 0 : reset */ldr pc, und_addr /* vector 4 : und */ldr pc, swi_addr /* vector 8 : swi */b halt /* vector 0x0c : prefetch aboot */b halt /* vector 0x10 : data abort */b halt /* vector 0x14 : reserved */reset:/* 关闭看门狗 */ldr r0, =0x53000000ldr r1, =0str r1, [r0]/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m *//* LOCKTIME(0x4C000000) = 0xFFFFFFFF */ldr r0, =0x4C000000ldr r1, =0xFFFFFFFFstr r1, [r0]/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8 */ldr r0, =0x4C000014ldr r1, =0x5str r1, [r0]/* 设置CPU工作于异步模式 */mrc p15,0,r0,c1,c0,0orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iAmcr p15,0,r0,c1,c0,0/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0) * m = MDIV+8 = 92+8=100* p = PDIV+2 = 1+2 = 3* s = SDIV = 1* FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M*/ldr r0, =0x4C000004ldr r1, =(92<<12)|(1<<4)|(1<<0)str r1, [r0]/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定* 然后CPU工作于新的频率FCLK*//* 设置内存: sp 栈 *//* 分辨是nor/nand启动* 写0到0地址, 再读出来* 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动* 否则就是nor启动*/mov r1, #0ldr r0, [r1] /* 读出原来的值备份 */str r1, [r1] /* 0->[0] */ ldr r2, [r1] /* r2=[0] */cmp r1, r2 /* r1==r2? 如果相等表示是NAND启动 */ldr sp, =0x40000000+4096 /* 先假设是nor启动 */moveq sp, #4096 /* nand启动 */streq r0, [r1] /* 恢复原来的值 */bl sdram_init//bl sdram_init2 /* 用到有初始值的数组, 不是位置无关码 *//* 重定位text, rodata, data段整个程序 */bl copy2sdram/* 清除BSS段 */bl clean_bss/* 复位之后, cpu处于svc模式* 现在, 切换到usr模式*/mrs r0, cpsr /* 读出cpsr */bic r0, r0, #0xf /* 修改M4-M0为0b10000, 进入usr模式 */bic r0, r0, #(1<<7) /* 清除I位, 使能中断 */msr cpsr, r0/* 设置 sp_usr */ldr sp, =0x33f00000ldr pc, =sdram
sdram:bl uart0_initbl print1/* 故意加入一条未定义指令 */
und_code:.word 0xdeadc0de /* 未定义指令 */bl print2swi 0x123 /* 执行此命令, 触发SWI异常, 进入0x8执行 *//***最后执行main函数***///bl main /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */ldr pc, =main /* 绝对跳转, 跳到SDRAM */halt:b halt
进入main.c做一系列初始化
int main(void)
{led_init();//interrupt_init(); /* 初始化中断控制器 */key_eint_init(); /* 初始化按键, 设为中断源 */timer_init();puts("\n\rg_A = ");printHex(g_A);puts("\n\r");
进入按键初始化程序 interrupt.c 初始化按键, 设为中断源
void key_eint_init(void)
{/* 配置GPIO为中断引脚 */GPFCON &= ~((3<<0) | (3<<4));GPFCON |= ((2<<0) | (2<<4)); /* S2,S3被配置为中断引脚 */GPGCON &= ~((3<<6) | (3<<22));GPGCON |= ((2<<6) | (2<<22)); /* S4,S5被配置为中断引脚 *//* 设置中断触发方式: 双边沿触发 */EXTINT0 |= (7<<0) | (7<<8); /* S2,S3 */EXTINT1 |= (7<<12); /* S4 */EXTINT2 |= (7<<12); /* S5 *//* 设置EINTMASK使能eint11,19 */EINTMASK &= ~((1<<11) | (1<<19));/*注册中断控制器*/register_irq(0, key_eint_irq);register_irq(2, key_eint_irq);register_irq(5, key_eint_irq);
}
时钟初始化程序 timer_init();
void timer_init(void)
{/* 设置TIMER0的时钟 *//* Timer clk = PCLK / {prescaler value+1} / {divider value} = 50000000/(99+1)/16= 31250*/TCFG0 = 99; /* Prescaler 0 = 99, 用于timer0,1 */TCFG1 &= ~0xf;TCFG1 |= 3; /* MUX0 : 1/16 *//* 设置TIMER0的初值 */TCNTB0 = 15625; /* 0.5s中断一次 *//* 加载初值, 启动timer0 */TCON |= (1<<1); /* Update from TCNTB0 & TCMPB0 *//* 设置为自动加载并启动 */TCON &= ~(1<<1);TCON |= (1<<0) | (1<<3); /* bit0: start, bit3: auto reload *//* 设置中断 */register_irq(10, timer_irq);
}
然后main.c函数一直循环执行 输出串口信息
while (1){putchar(g_Char);g_Char++;putchar(g_Char3);g_Char3++;delay(1000000);//printHex(TCNTO0);}
定时器减到0的时候就会产生中断，start.S 跳到 0x18的地方执行
ldr pc, irq_addr /* vector 0x18 : irq */b halt /* vector 0x1c : fiq */
.align 4do_irq:/* 执行到这里之前:* 1. lr_irq保存有被中断模式中的下一条即将执行的指令的地址* 2. SPSR_irq保存有被中断模式的CPSR* 3. CPSR中的M4-M0被设置为10010, 进入到irq模式* 4. 跳到0x18的地方执行程序 *//* sp_irq未设置, 先设置它 */ldr sp, =0x33d00000/* 保存现场 *//* 在irq异常处理函数中有可能会修改r0-r12, 所以先保存 *//* lr-4是异常处理完后的返回地址, 也要保存 */sub lr, lr, #4stmdb sp!, {r0-r12, lr} /* 处理irq异常 */bl handle_irq_c/* 恢复现场 */ldmia sp!, {r0-r12, pc}^ /* ^会把spsr_irq的值恢复到cpsr里 */
看看怎么处理irq
void handle_irq_c(void)
{/* 分辨中断源 */int bit = INTOFFSET;/* 调用对应的处理函数执行 */irq_array[bit](bit);/* 清中断 : 从源头开始清 */SRCPND = (1<<bit);INTPND = (1<<bit);
}
本文来自互联网用户投稿，文章观点仅代表作者本人，不代表本站立场，不承担相关法律责任。如若转载，请注明出处。 如若内容造成侵权/违法违规/事实不符，请点击【内容举报】进行投诉反馈！
