Altium Designer(AD) 导入AUTOCAD文档 技巧
某些场景中 ，AD可以通过导入已存在的一些CAD文档来节省设计时间，而有关这方面的介绍似乎网上太少，所以分享出来，希望可以节约PCB设计人员的一些时间。

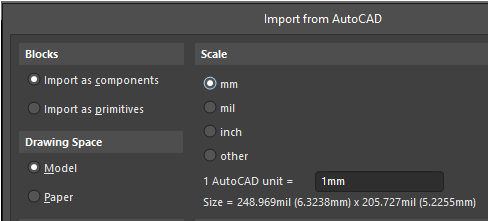

1.altium designer导入cad.可通file>import>dxf/dwg，导入，
导入选项主要是两种。a. import as components b.import as primitives.
第二种方法就不介绍，很简单。
这里主要介绍a. import as components.
这里的compoents，其实主要就是指VIA 或则PAD.
而通常的CAD对象其实都是会导入成TRACE,
如果要导入成VIA 或则PAD,CAD中的对象就必须是 Donut命令生成。

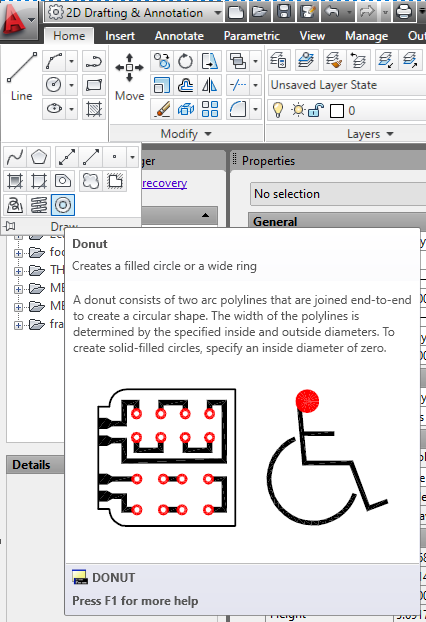

2. 使用Donut命令在CAD中的指定位置中放置VIA或者PAD,
