Android中的Drawable（二）

文章收藏的好句子：层次越高的人，越会彼此欣赏，互相成全。

目录

1、LayerDrawable

2、StateListDrawable

3、LevelListDrawable

1、LayerDrawable

本篇文章是基于Android中的Drawable（一）这篇文章来继续写的，LayerDrawable 对应的 xml 文件的标签是 layer-list，它是一种层次化的 Drawable 集合，通过将不同的 Drawable 放置在不同的层上面从而达到一种叠加后的效果，我们先写一个 demo，然后再对 layer-list 标签里面的属性或者子标签的属性进行说明。

（1）在 drawable 文件夹下创建一个 my_layer_list.xml 文件；

（2）Activity 的布局文件 activity_main.xml ；

运行结果如下所示；

看我们的 demo，my_layer_list.xml 文件里面有一个 layer-list 标签，layer-list 标签下面会有 item 标签，一个 item 标签其实就是一个 Drawable；layer-list 是有层次的概念，后面的 item 会覆盖前面的 item，通过使用多个 item 可以实现层层叠加的效果。

item 标签的属性也挺多的，我们列举一些我们开发中常用到的吧；

1）android:top  ： 相对于 View 的顶部内部偏移量。

2）android:bottom  :   相对于 View 的底部内部偏移量。

3）android:left  ：  相对于 View 的左边内部偏移量。

4）android:right  :   相对于 View 的右边内部偏移量。

5）android:drawable  ：  引用一个已有的 Drawable。

2、StateListDrawable

StateListDrawable 在 xml 布局文件中对应的是 selector 标签，它是表示 Drawable 集合，每个 Drawable 都对应着 View 的一种状态，系统会根据 View 的状态来选择合适的 Drawable，StateListDrawable主要用于设置可单击的View的背景。

为了更好的理解，我们先写一个 demo；

（1）在 drawable 文件夹下新建一个 my_selector.xml 文件；

（2）在 Activity 的布局文件 activity_main.xml 引用 my_selector.xml 文件；

（3）在名叫 MainActivity 的 Activity 上做点击事件处理；

public class MainActivity extends AppCompatActivity {@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);}public void onClick(View v) {}
}

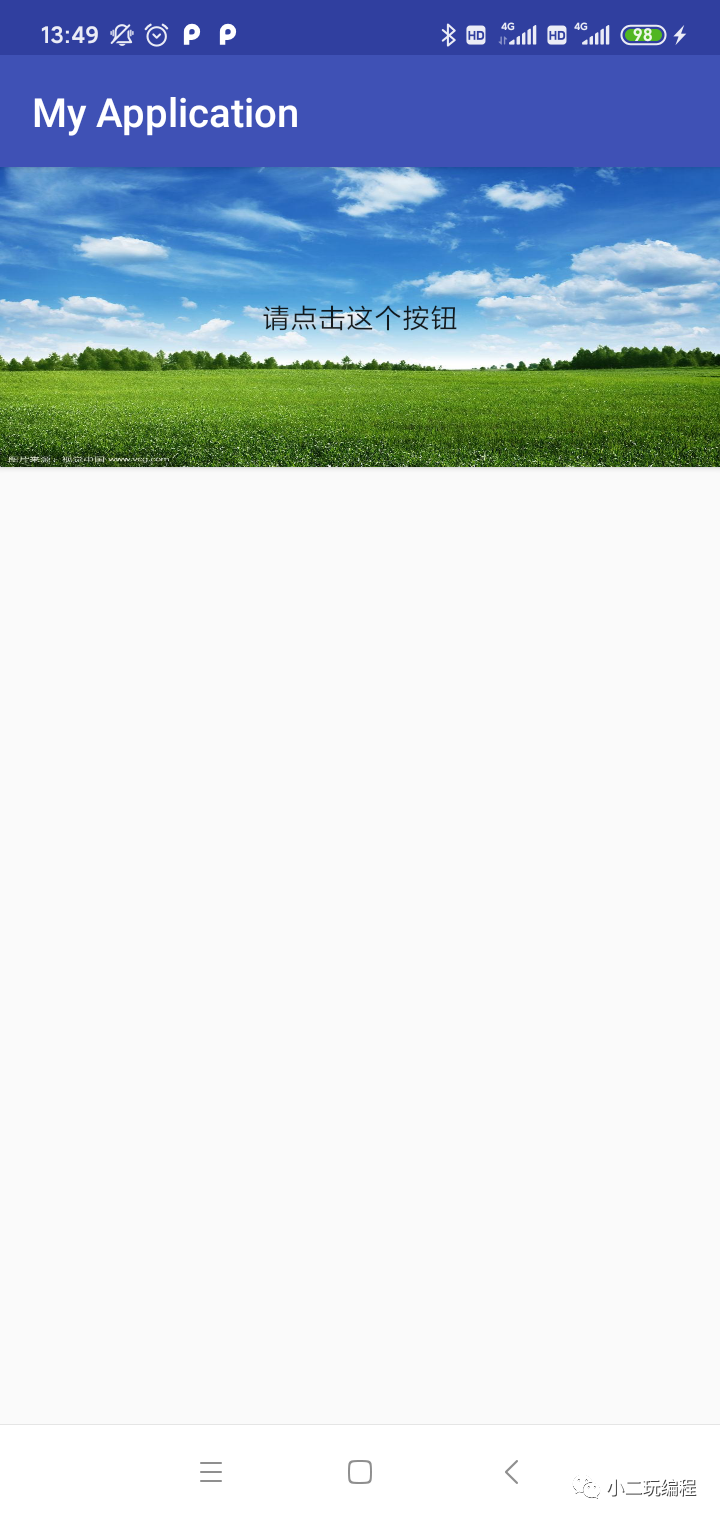

程序一开始运行的结果如下所示；

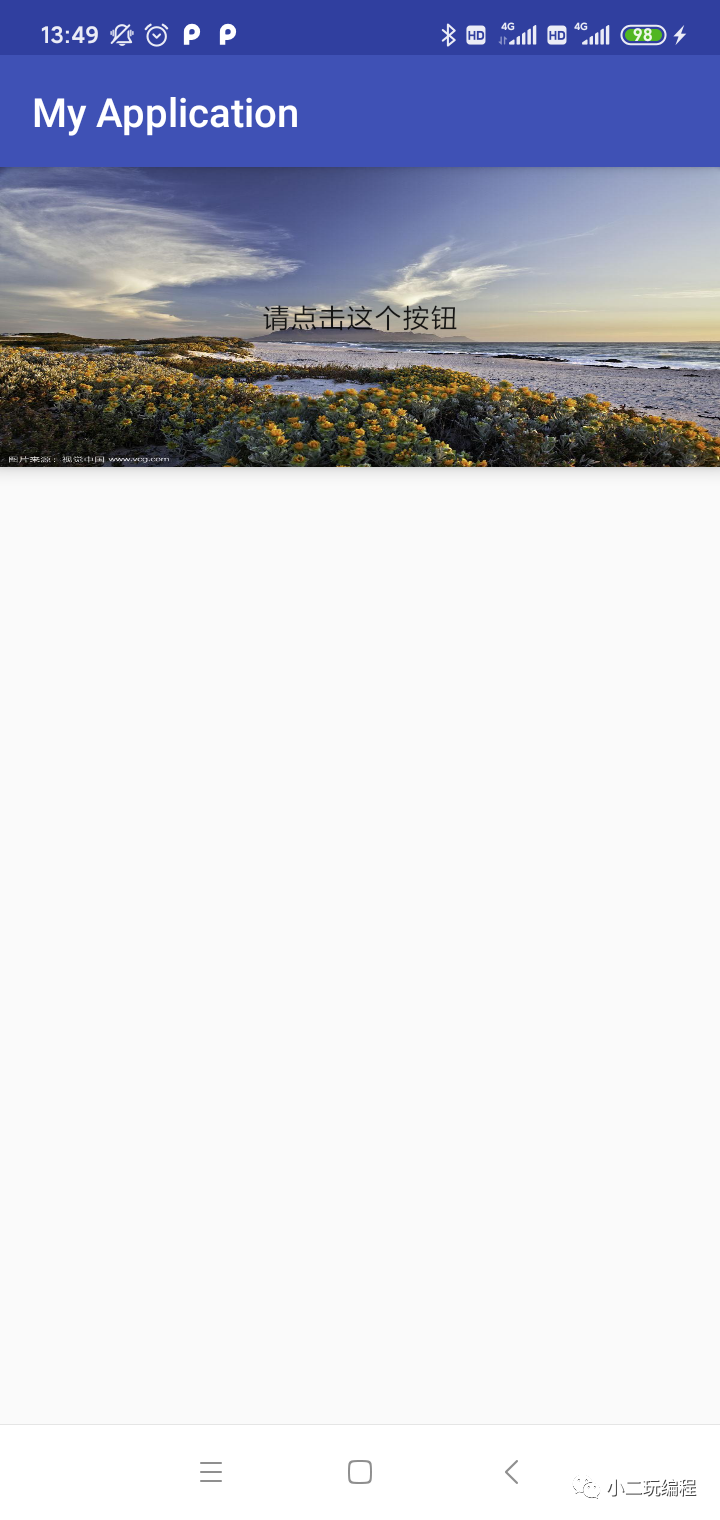

点击 “请点击这个按钮” 这个按钮后的效果图如下所示；

从上面的 demo 我们就明白了，如果我们不点击 “请点击这个按钮” 这个按钮，那么就默认选用 image 来做这个按钮的背景图片对不对？如果我们点击了这个按钮，那么就用 image2 做按钮的背景图片对不对，到这里我们也明白了 selector 标签下的子标签 item 也是一种 Drawable。

2、1） selector 标签的属性

android:constantSize  ：  这里表示的是 StateListDrawable的固有大小是否不随着其状态的改变而改变的，它有2个值，一个是 true，一个是 false，默认值为false；true 表示 StateListDrawable 的固有大小保持不变，这时它的固有大小是内部所有 Drawable 的固有大小的最大值，false则会随着状态的改变而改变。

android:dither  ： 是否开启抖动效果，在Android中的Drawable（一）这篇文章也有讲到过。

android:variablePadding  ：StateListDrawable 的 padding 表示是否随着其状态的改变而改变，true 表示会随着状态的改变而改变，false 表示 StateListDrawable 的 padding 是内部所有Drawable的 padding的最大值。

2、2）selector 标签的子标签 item 的属性

android:drawable  ：  表示一个已有 Drawable 的资源 id。

android:state_pressed  ：  表示按下状态，比如 View 被按下后仍没有松开时的状态。

android:state_focused  ： 表示 View 已经获取了焦点。

android:state_selected  ：  表示选择了 View 。

android:state_checked  ：  选中了 View 。

android:state_enabled  ：  View 处于可用状态，也就是可以点击的状态。

3、LevelListDrawable

LevelListDrawable 在 xml 文件中对应的标签是 level-list，它同样表示一个 Drawable 集合，集合中的每个 Drawable 都有一个等级的概念，根据不同的等级，LevelListDrawable 会切换为对应的 Drawable。

好了，为了方便好理解，同样我也先写一个 demo 演示一下；

（1）在 drawable 文件夹下新建一个 my_level_list.xml 文件；

（2）在 Activity 的 xml 布局文件 activity_main.xml 加上 my_level_list.xml 的引用；

（3）Activity 的子类 MainActivity对 my_level_list.xml 文件进行处理；

public class MainActivity extends AppCompatActivity {ImageView mIv;EditText mEt;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_main);mIv = findViewById(R.id.iv);mEt = findViewById(R.id.et);}public void onClick(View v) {int iLevel = 0;String level = mEt.getText().toString();LevelListDrawable levelListDrawable = (LevelListDrawable) mIv.getDrawable();try {iLevel = Integer.valueOf(level);} catch (Exception e) {iLevel = 0;}levelListDrawable.setLevel(iLevel);}}

我们先不急着运行程序，我们先看 img_3 的图片长什么样子（如下所示）；

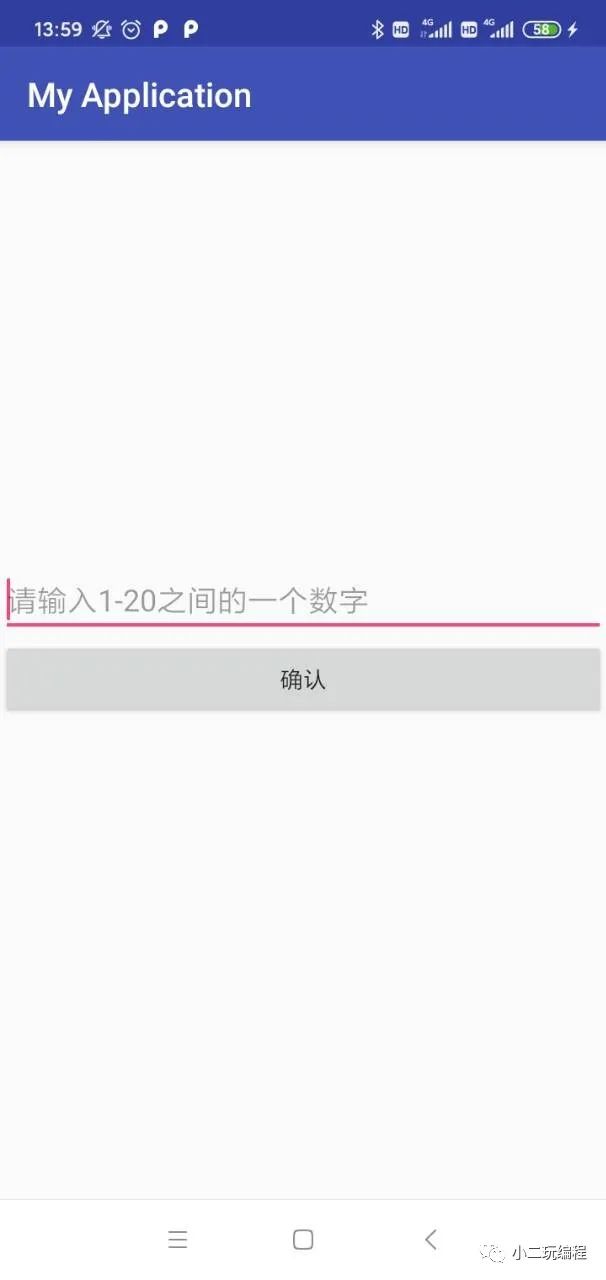

程序一开始运行的时候如下所示；

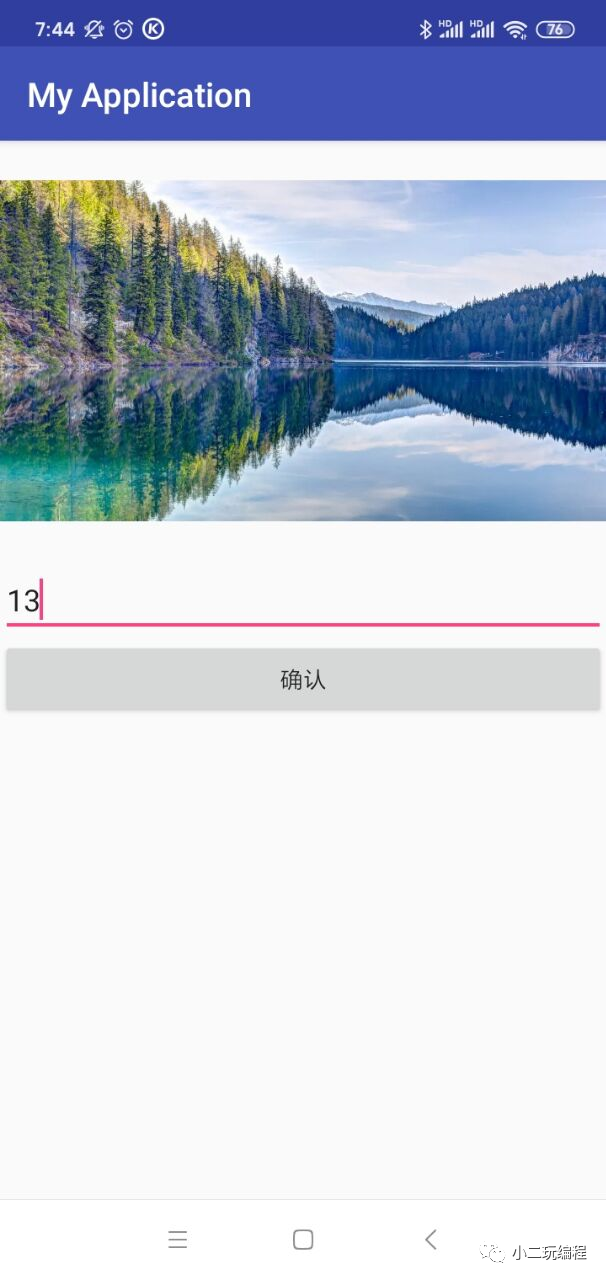

在文本框输入13，然后点击 “确认” 按钮，显示效果如下所示；

看上面的 my_level_list.xml 文件，当它的最小等级为10，最大等级为15时，我们输入13就会显示img_3 的图片；如果我们在文本框输入4，那么就会显示img_1 这张图片，因为引用img_1 的 Drawable 的最小等级是1，最大等级是5，而输入的4刚好在1-5之间。

在 my_level_list.xml 文件中，上面的语法中，每个 item 表示一个 Drawable，并且有对应的等级范围，由 android:minLevel 和 android:maxLevel 属性来指定，在最小值和最大值之间的等级会对应此 item 中的 Drawable；Drawable 的等级是有范围的，它的等级范围是 0-10000，默认值是0也是最小等级，最大等级是10000；如果将 View 作为背景时，可以通过 Drawable 的 setLevel 方法来设置不同的等级从而切换具体的 Drawable 。
