LTE协议栈实现---信道

文章目录

• 前言
• 一、LTE信道结构
• 二、LTE下行信道
• 三、LTE上行信道
• 总结

前言

在学习LTE的协议栈之前，先了解一下LTE的信道结构。

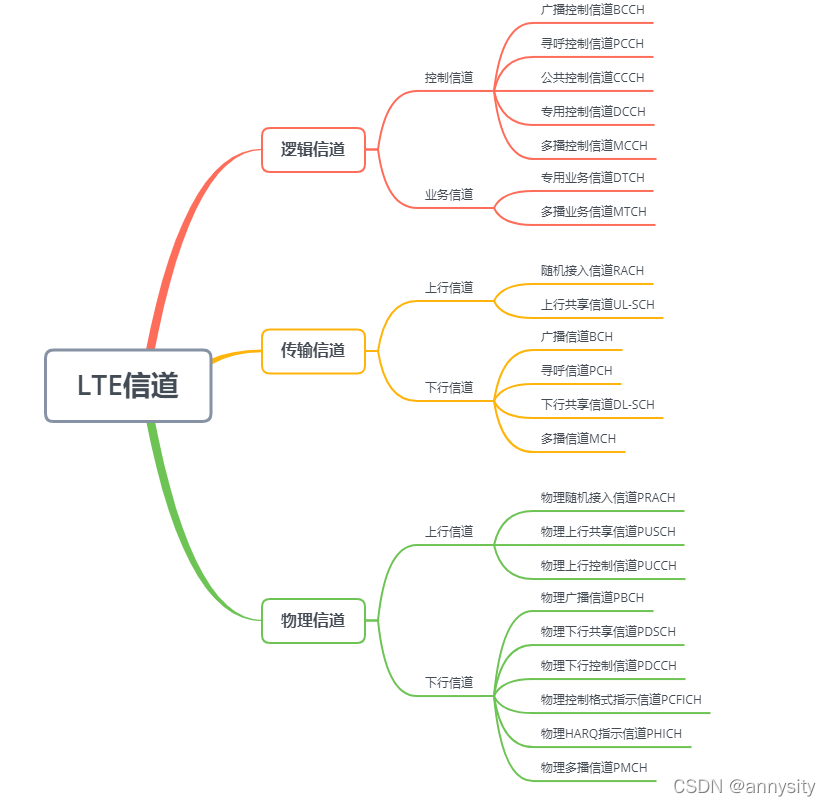

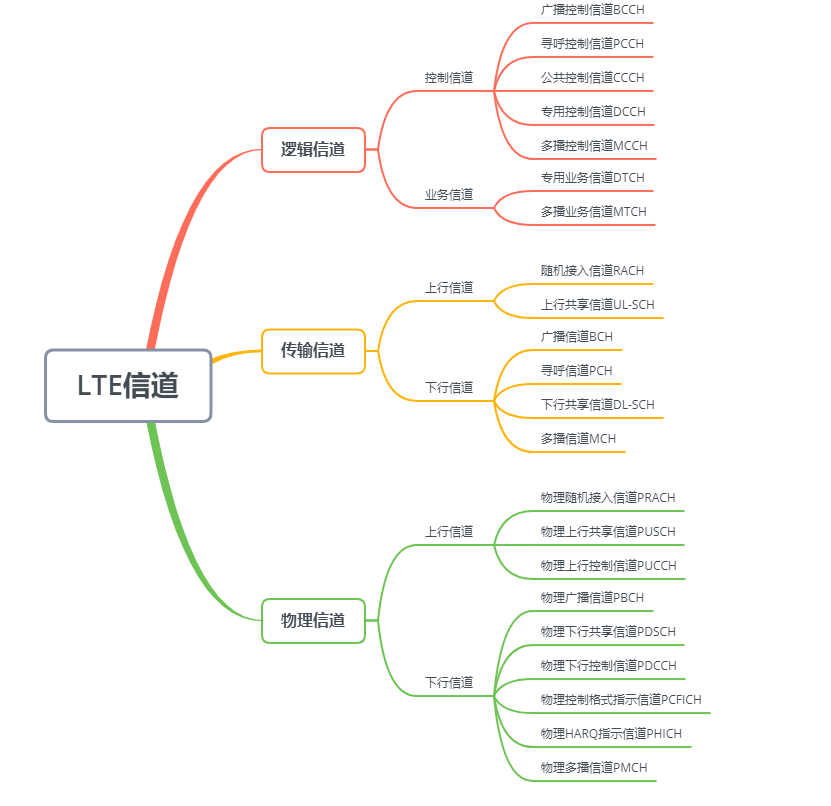

一、LTE信道结构

LTE信道从处理的过程来讲，分为三种信道，逻辑信道、传输信道、物理信道。

逻辑信道：是从传输的业务类型出发的，不同的功能的信息被划分到不同的逻辑信道，如控制信令，广播消息，寻呼消息对应不同的逻辑信道。
传输信道：多个逻辑信道的业务会映射到相应的传输信道，不同的传输信道对应不同的基带处理方式和独特的特性。
物理信道：是由一个特定的子载波、时隙、天线口确定的，最终发送的数据都要以占用时频空的载波发送。

二、LTE下行信道

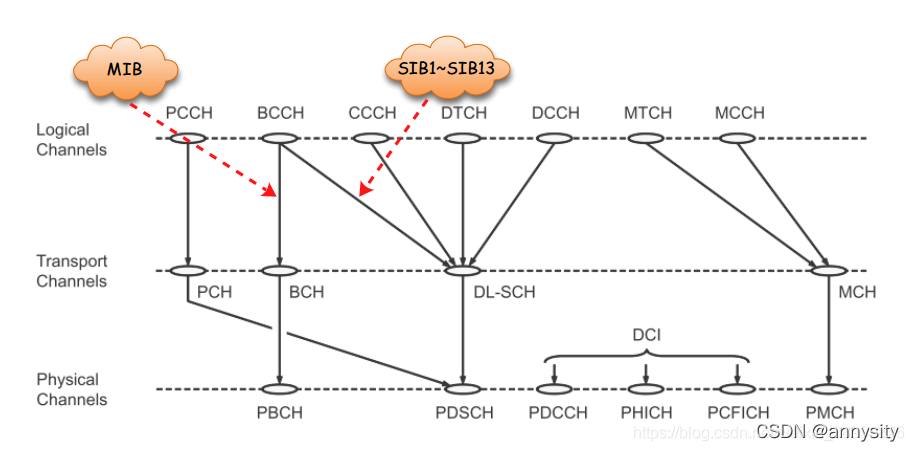

LTE下行信道如上图所示，逻辑信道是对业务功能的区分，故包含所有的逻辑信道。不同类型的业务汇聚到相对应的传输信道上。并在物理信道上获得时频资源承载信息。

PBCH信道：广播小区的系统信息，用于小区的搜索过程。
PDSCH信道：承载下行用户的业务。
PDCCH信道：承载用户数据的资源分配信息。
PCFICH信道：OFDM特性相关的信道，承载的是控制信道在OFDM符号中的位置信息。
PHICH信道：承载HARQ的确认、非确认（ACK/NACK)信息。
PMCH信道：承载多播信息，

三、LTE上行信道

• 后续补充

总结

所有的准备工作都是为了学习LTE的开源协议栈，LTE下行传输的过程相对于上行传输过程来说稍微简单一些，对于协议栈代码的学习，先从下行信道的物理信道入手，从几个物理信道的传输开始。
