扩展你的ArcGIS Earth
文章首发于Esri Beijing R&D Center的公众号。
前言
ArcGIS Earth是一款免费的桌面应用，也是ArcGIS平台中最重要的桌面端。ArcGIS Earth可以免费使用Esri提供的全球地形、影像服务，像Google Earth一样浏览感兴趣的地区；同时用户还可添加自己的二、三维数据如shapefile、KML/KMZ数据，实现在三维空间内展现二、三维数据并满足用户绘制基本要素、量测、分享等基本需求。ArcGIS Earth对企业级用户而言，可以让企业内每一个人根据角色的不同访问发布在Server上二维要素服务、三维场景服务等。
本文介绍一下ArcGIS Earth的一些不为人知的功能。
Point based service
当你安装完ArcGIS Earth后，会发现在X
C:\Users\username\AppData\Local\Programs\ArcGIS\Earth\bin. XX位置有一个config.xml文件，这是earth的配置文件。详细说明见文档。里面有一个

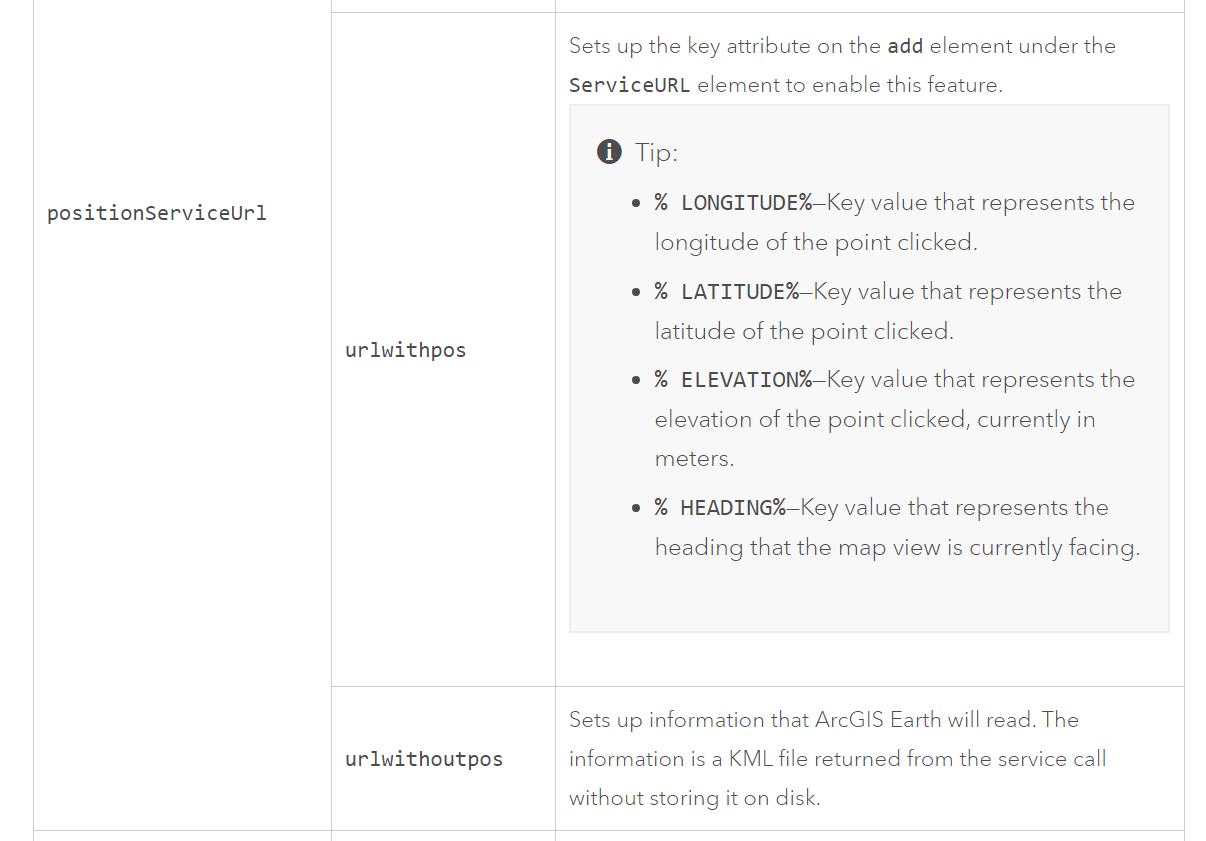

positionServiceUrl， 详细说明如下：
计算机管理员可以输入某些带有编码值的URL， 这些编码值会被ArcGIS Earth识别，并填充相应的位置信息。 在设置好该参数后，用户在ArcGIS Earth中使用鼠标右键单击地面，将会把点击的点的经纬度，高程等信息传递到该URL，并向管理员配置的服务器发送请求，当服务器返回有效的KML时，该KML将会显示在地球窗口中。

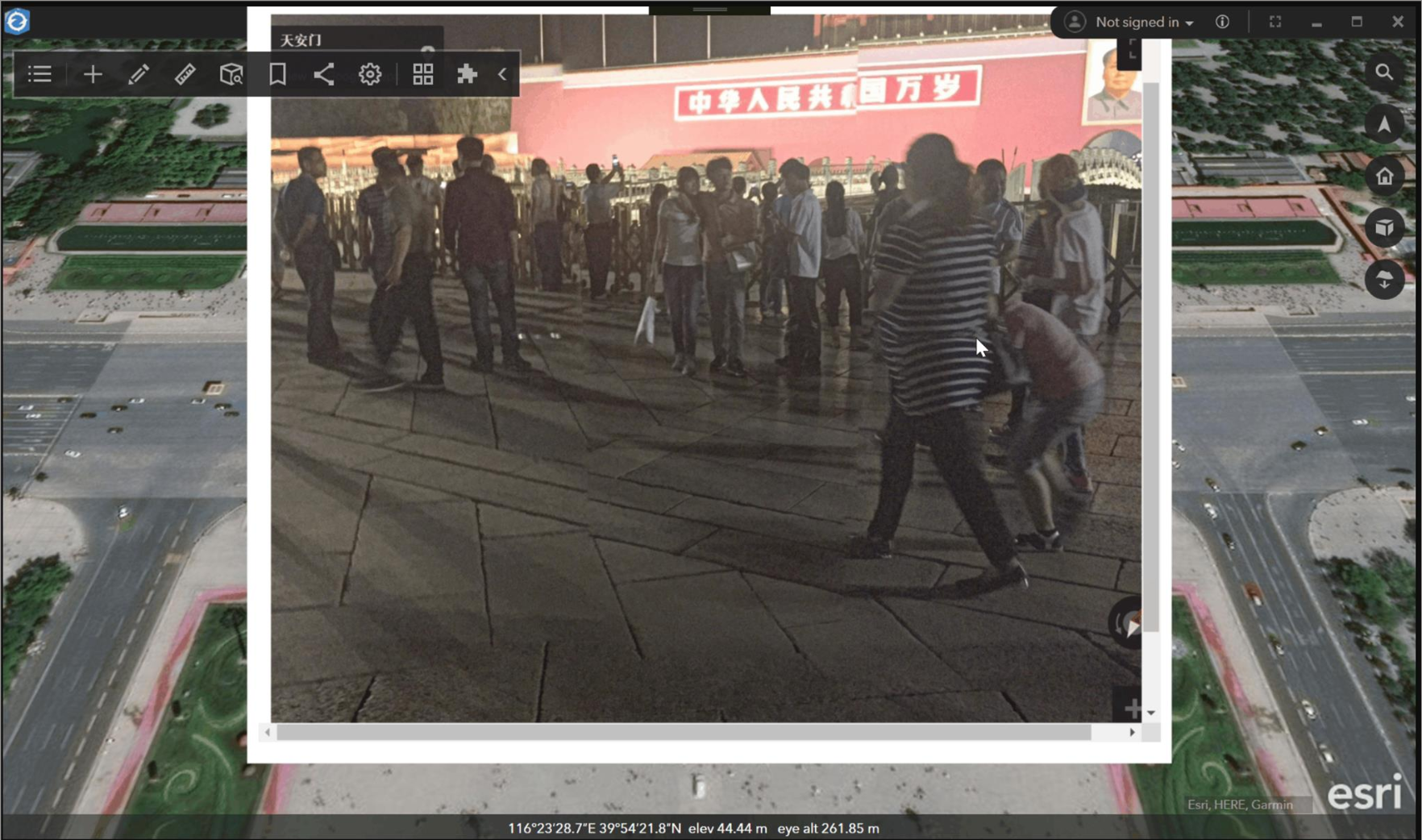

调用google街景服务，在ArcGIS Earth中显示街景
收到了很多用户的反馈，要求我们提供类似与Google街景的功能，目前ArcGIS Earth里还不支持街景，但是我们可以使用上面的方式来查看街景。
此处嵌入视频
实现的原理大概是这样的。
用户鼠标右键点击->earth获取点击位置的经纬度坐标->将位置信息填充到URL模板中，并发送请求->服务器解析请求，并生成kml->Earth加载KML并显示Popup。
用户可以按照以下步骤创建一个能返回kml的服务器。
- 搭建一个CherryPy 的服务器
- 创建一个KML的模板文件，支持替换其中的位置参数，例如：
%title%
%lon%,%lat% #golf-balloon-style ]]>%description2% %lon% %lat% %elevation% 0.00265562742696041 0 11030676.39798315 %lon%,%lat%,%elevation%
- 创建一个cherrypy app，支持解析用户的请求，替换模板中的参数，并返回kml文件。
@cherrypy.expose
def callWhat3Words(self, lon=0, lat=0, elv=0):cherrypy.response.headers['Content-Type']= 'text/xml'w3wURL = 'https://api.what3words.com/position?key={MYKEYNOTYOURS}&position=' + str(lat) + ',' + str(lon)req = urllib.request.Request(w3wURL)c = urllib.request.urlopen(req)res = c.read()data = json.loads(res.decode("utf-8"))#Build my HTML that will be embedded in KMLdescription1 = '' + '
' + '' + data['words'][0] + ':' + data['words'][1] + ':' + data['words'][2] + '
'description2 = ''#Load and modify the KML templatekmlFile = open('home/templates/response.kml', 'r')result = kmlFile.read() result = result.replace("%lon%", str(lon)).replace("%lat%", str(lat)).replace("%elevation%", str(elv)).replace("%description1%", description1).replace("%description2%", description2).replace("%title%", "What3Words Test")return result
- 修改ArcGISEarth.exe.config文件，加入以下配置。

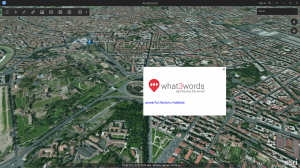

- 重启Earth，右键单击，就会看到
目前支持的参数有：
- ％LONGITUDE％ - 表示单击点的经度的键值
- ％LATITUDE％ - 表示单击点的纬度的键值
- ％ELEVATION％ - 表示单击点的高程的键值，当前以米为单位
- ％HEADING％ - 表示朝向
Automation API
ArcGIS Earth的Automation API则是ArcGIS Earth另一个扩展功能。更多信息请见ArcGIS for Developers 或者是 ArcGIS Earth homepage
在我们发布ArcGIS Earth的第一个版本的时候，就听到有关于API的需求。使用这些API能够控制ArcGIS Earth以及与二三维的数据内容进行交互。因此，我们设计了这个API，主要用于app to app（应用程序对应用程序）的通讯。
它是什么？
ArcGIS Earth Automation API 提供了基于WCF的服务契约（Service Contract），这样第三方的基于.Net的应用程序就可以通过使用API提供的服务契约与ArcGIS Earth进行通讯。ArcGIS Earth提供的通讯方式使用NetNamedPipeBinding，可以提供快速，安全的单机绑定。
它能做什么？
通过ArcGIS EarthAPI，用户可以在他们自己的应用程序基础上创建.Net的扩展，并使用这个扩展来访问ArcGIS Earth的资源，或者是控制3D浏览。
ArcGIS Earth Automation API 提供了以下的功能：
1、 获取和设置相机信息
2、 控制相机的飞行
3、 从本地文件夹或者网络路径添加图层
4、 管理workspace内容（目前仅提供添加图层和删除所有图层）
5、 提供当前视图的截图
目前的ArcGIS Earth Automation API为用户的痛点提供的解决方案。它能给你场景和工作区的控制能力。Esri将会添加更多功能。
现在就试试！
我们来看看能用它干什么吧。下面的一个例子展示了，如何在ArcGIS Pro 2.0中关键一个扩展，并使用这个扩展来同步ArcGIS Pro和ArcGIS Earth的三维场景的相机视角。如你所见，在切换ArcGIS Pro的书签的同时，我们会发现ArcGIS Earth的相机视角也会进行相应的改变。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-peF37TBq-1573224168903)(https://community.esri.com/servlet/JiveServlet/downloadImage/38-57809-370813/api3.gif)]
[外链图片转存失败(img-aAo8YPbS-1565227643427)(https://geonet.esri.com/servlet/JiveServlet/showImage/38-57809-370813/api3.gif)]
想试试这个add-in吗，去这个页面View Synchronization Sample，然后下载用例代码到你本机。请注意，你需要在你本地的开发环境中编程生成该插件。如果你想获取add layer是否成功等信息，你需要修改这部分的代码以完善双工通讯部分。
后记
从ArcGIS Earth product homepage中获取更多信息，在GeoNet上并上传你的问题或者与我们分享你的想法。
请尽情发挥想象吧。
参考
- ArcGIS Earth Document
- https://www.esri.com/arcgis-blog/products/arcgis-earth/3d-gis/point-based-service-access-with-arcgis-earth/
- arcgis-earth-automation-api-is-here
- Using the Automation API
- ArcGIS API samples
- ArcGIS Earth Automation API GitHub
