进位加法器实现
进位加法器实现
在不考虑进位的情况下：
a+b的输出结果的真值表为：

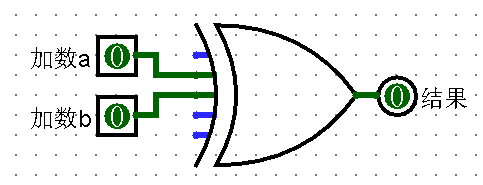

由图可知，该结果实际上为一个异或，因此可以设计以下电路：
在考虑进位的情况下：

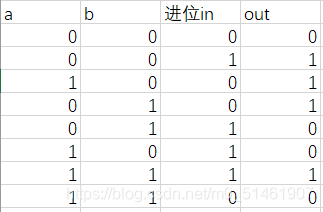

首先分析结果的值，可得以下真值表：

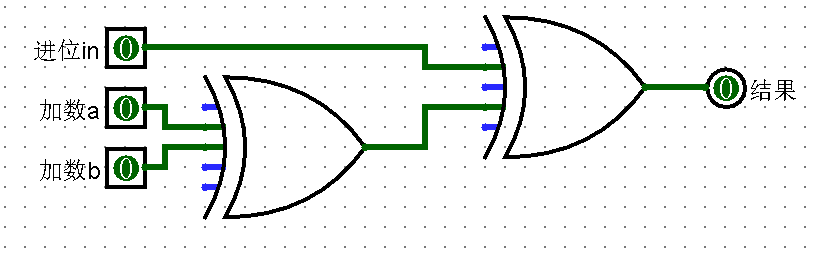

由图可知，该结果为一个三位异或，因此可以设计以下电路：
再分析进位输出的值：
①首先，若a，b全为1，则进位输出out一定为1。
②若a,b有一个为1，则进位输出out由进位输入in决定：当进位in=0时，进位输出out=0；当进位in=1时，进位输出out=1；
③若a,b全为0时，则不论进位输入in为多少，进位输出out恒为0；
因此，可写出以下关系式：
进位输出out=ab+in(a^b)

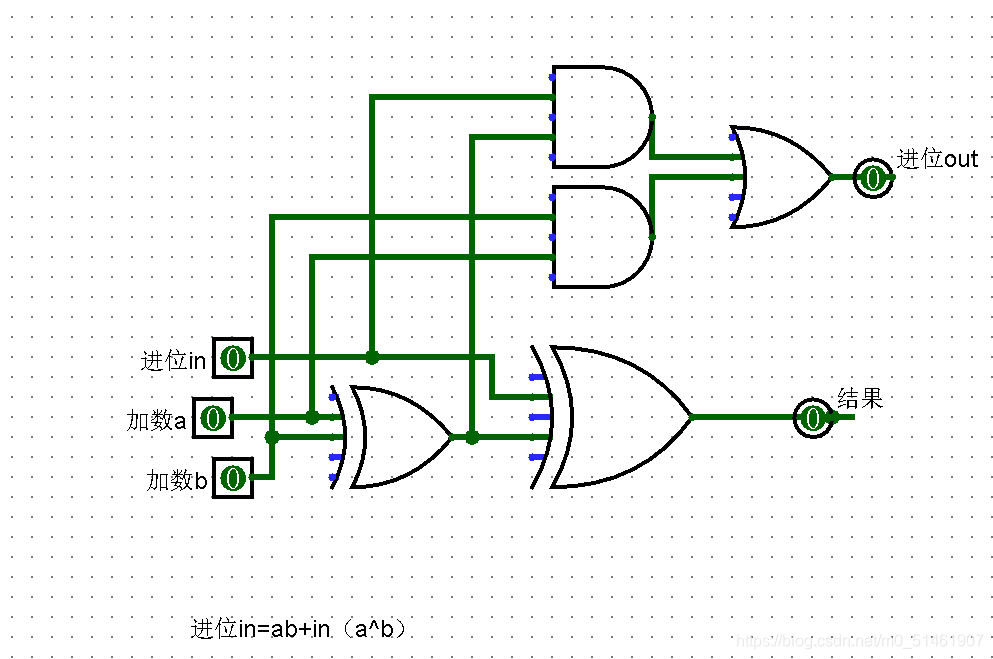

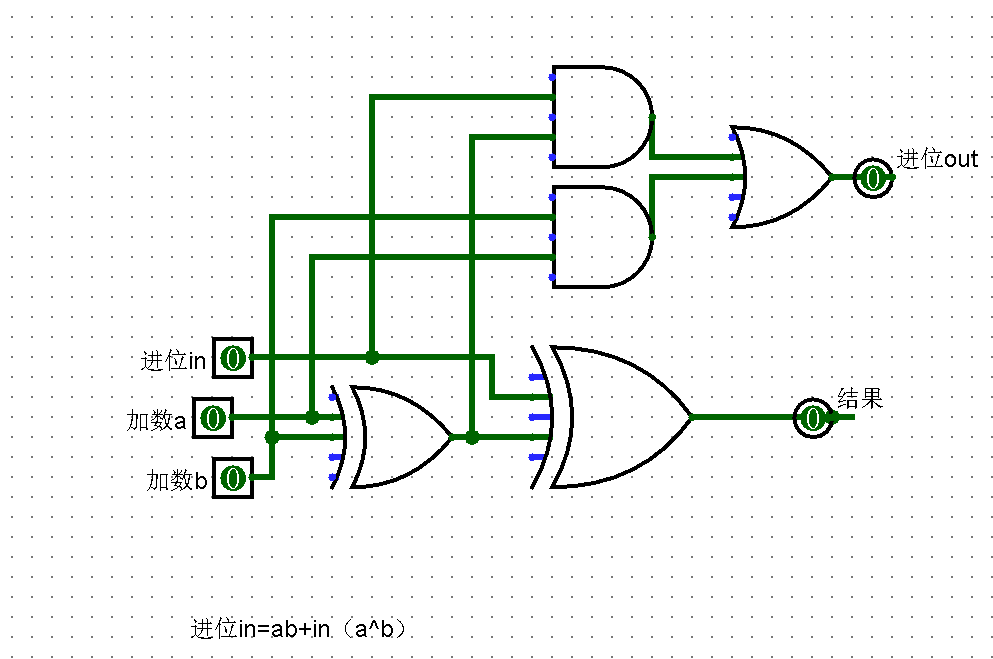

因此设计出电路图：
