时钟和复位

一、同步复位

1. 代码

load_syn_ff (
input clk ,
input rst_n ,
input in,
input out ,
input load,
output out
);always @(posedge clk) beginif(!rst_n)out <= 1'd0 ;else if (load)out <= in ;
end

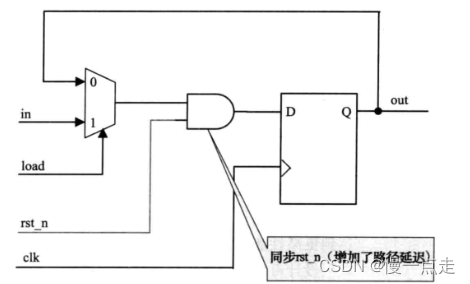

2. 硬件实现

3. 优缺点
   优点
   1.一般能确保电路是同步的；
   2.同步复位只发生在有效时钟沿，可以过滤到复位产生的毛刺。
   缺点
   1.复位的信号有效时长必须大于时钟周期，才能被时钟采集到。
   2.大多数逻辑器件的目标库内的DFF只有异步复位端口，所以如果采用同步复位，那么就要在输入端插入组合逻辑，这样做消耗资源。

二、同步复位

1. 代码

load_asyn_ff (
input clk ,
input rst_n ,
input in,
input out ,
input load,
output out
);always @(posedge clk or negedge rst_n) beginif(!rst_n)out <= 1'd0 ;else if (load)out <= in ;
end

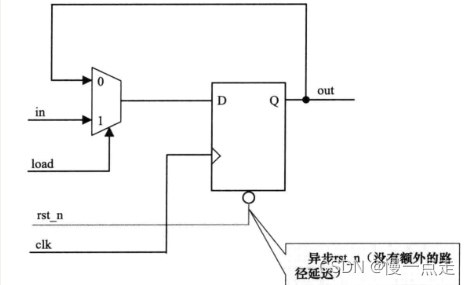

2. 硬件实现

3. 优缺点
   优点
   1.大多数目标器件库的dff都有异步复位端口，因此采用异步复位 可以节省资源。
   缺点
   1.复位信号释放的时候，容易产生毛刺，导致不满足建立时间或保持时间，出现亚稳态；
   2.易出现毛刺。

三、 异步复位同步释放

1. 代码

always @(posedge clk or negedge rst_async_n)  beginif(!rst_async_n)   beginrst_n0 <= 1'b0;rst_n1 <= 1'b0;endelse   begin                      //同步釋放rst_n0 <= rst_n    ;rst_n1 <= rst_n0 ;end
end
assign rst_sync_n = rst_n1;

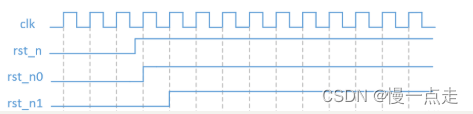

2. 波形

3. 优点
   降低了异步复位信号释放导致的亚稳态的可能性；对比同步信号上，也能够识别到同步复位检测不到的复位信号。
