STM32通过I2C接口实现温度采集

一、I2C总线协议

1、什么是I2C总线

I2C（Inter－Integrated Circuit）总线是由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。是微电子通信控制领域广泛采用的一种总线标准。它是同步通信的一种特殊形式，具有接口线少，控制方式简单，器件封装形式小，通信速率较高等优点。I2C 总线支持任何IC 生产过程(CMOS、双极性）。通过串行数据（SDA）线和串行时钟 （SCL）线在连接到总线的器件间传递信息。每个器件都有一个唯一的地址识别（无论是微控制器——MCU、LCD 驱动器、存储器或键盘接口），而且都可以作为一个发送器或接收器（由器件的功能决定）。LCD 驱动器只能作为接收器，而存储器则既可以接收又可以发送数据。除了发送器和接收器外，器件在执行数据传输时也可以被看作是主机或从机（见表1）。主机是初始化总线的数据传输并产生允许传输的时钟信号的器件。此时，任何被寻址的器件都被认为是从机。

2、I2C物理层与协议层

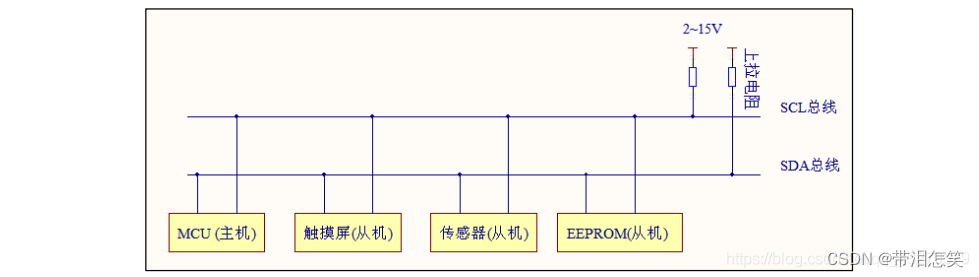

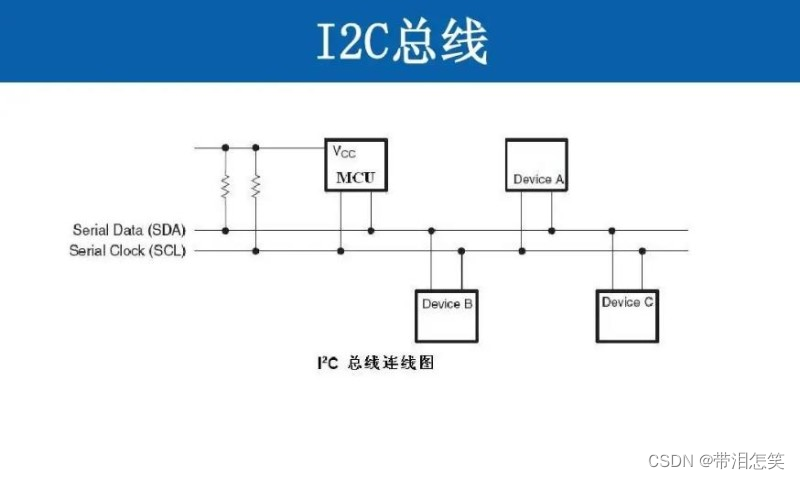

（1)物理层结构

(2)协议层

a】主要是定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等。

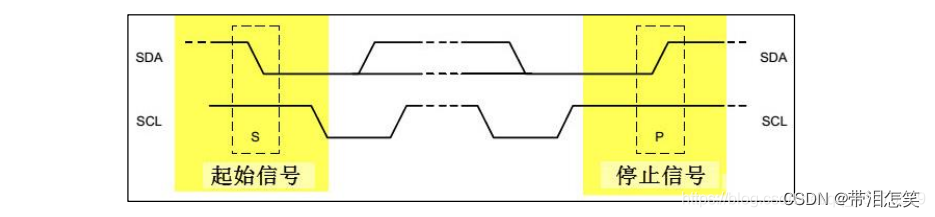

通讯的起始和停止信号

b】数据有效性

从图中可以看出I2C在通讯的时候，只有在SCL处于高电平时，SDA的数据传输才是有效的。SDA 信号线是用于传输数据，SCL 信号线是保证数据同步。

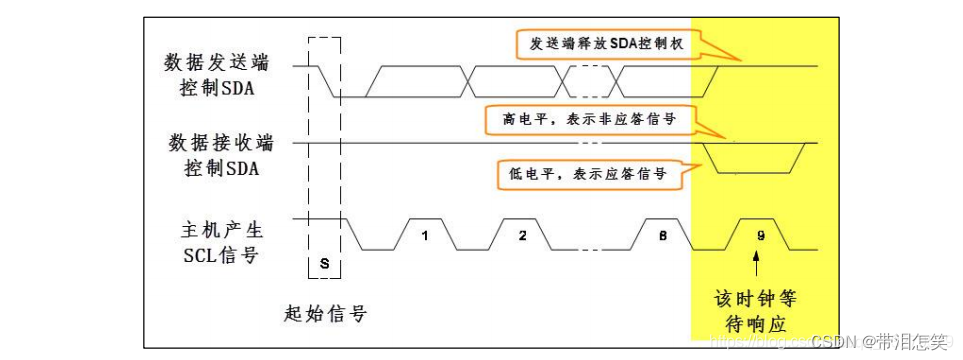

响应

c】起始停止
SCL 线是高电平时，SDA 线从高电平向低电平切换，这个情况表示起始条件；

SCL 线是高电平时，SDA 线由低电平向高电平切换，这个情况表示停止条件。

起始和停止条件一般由主机产生，总线在起始条件后被认为处于忙的状态 ，在停止条件的某段时间后总线被认为再次处于空闲状态。

如果产生重复起始条件而不产生停止条件，总线会一直处于忙的状态，此时的起始条件（S）和重复起始条件（Sr） 在功能上是一样的。
当SDA传输数据后，接收方对接受到的数据进行一个应答。如果希望继续进行传输数据，则回应应答信号（低电平），否则回应非应答信号（高电平）。

d】数据传输
字节格式
发送到SDA 线上的每个字节必须为8 位，每次传输可以发送的字节数量不受限制。每个字节后必须跟一个响应位。首先传输的是数据的最高位（MSB），如果从机要完成一些其他功能后（例如一个内部中断服务程序）才能接收或发送下一个完整的数据字节，可以使时钟线SCL 保持低电平，迫使主机进入等待状态，当从机准备好接收下一个数据字节并释放时钟线SCL 后数据传输继续。

e】应答响应
数据传输必须带响应，相关的响应时钟脉冲由主机产生。在响应的时钟脉冲期间发送器释放SDA 线（高）。

在响应的时钟脉冲期间，接收器必须将SDA 线拉低，使它在这个时钟脉冲的高电平期间保持稳定的低电平。

通常被寻址的接收器在接收到的每个字节后，除了用CBUS 地址开头的数 据，必须产生一个响应。当从机不能响应从机地址时（例如它正在执行一些实时函数不能接收或发送），从机必须使数据线保持高电平，主机然后产生一个停止条件终止传输或者产生重复起始条件开始新的传输。

如果从机接收器响应了从机地址，但是在传输了一段时间后不能接收更多数据字节，主机必须再一次终止传输。这个情况用从机在第一个字节后没有产生响应来表示。从机使数据线保持高电平，主机产生一个停止或重复起始条件。

如果传输中有主机接收器，它必须通过在从机发出的最后一个字节时产生一个响应，向从机发送器通知数据结束。从机发送器必须释放数据线，允许主机产生一个停止或重复起始条件。

f】时钟同步
所有主机在SCL线上产生它们自己的时钟来传输I2C总线上的报文。数据只在时钟的高电平周期有效，因此需要一个确定的时钟进行逐位仲裁。

时钟同步通过线与连接I2C 接口到SCL 线来执行。这就是说SCL 线的高到低切换会使器件开始数它们的低电平周期，而且一旦器件的时钟变低电平，它会使SCL 线保持这种状态直到到达时钟的高电平。但是如果另一个时钟仍处于低电平周期，这个时钟的低到高切换不会改变SCL 线的状态。因此SCL 线被有最长低电平周期的器件保持低电平。此时低电平周期短的器件会进入高电平的等待状态。

当所有有关的器件数完了它们的低电平周期后，时钟线被释放并变成高电平。之后，器件时钟和SCL线的状态没有差别，而且所有器件会开始数它们的高电平周期。首先完成高电平周期的器件会再次将SCL线拉低。

这样产生的同步SCL 时钟的低电平周期由低电平时钟周期最长的器件决定，而高电平周期由高电平时钟周期最短的器件决定。

g】I2C的两种方式——硬件I2C和软件I2C
①硬件I2C
直接利用 STM32 芯片中的硬件 I2C 外设。

硬件I2C的使用
只要配置好对应的寄存器，外设就会产生标准串口协议的时序。在初始化好 I2C 外设后，只需要把某寄存器位置 1，此时外设就会控制对应的 SCL 及 SDA 线自动产生 I2C 起始信号，不需要内核直接控制引脚的电平。

②软件I2C
直接使用 CPU 内核按照 I2C 协议的要求控制 GPIO 输出高低电平，从而模拟I2C。

软件I2C的使用
需要在控制产生 I2C 的起始信号时，控制作为 SCL 线的 GPIO 引脚输出高电平，然后控制作为 SDA 线的 GPIO 引脚在此期间完成由高电平至低电平的切换，最后再控制SCL 线切换为低电平，这样就输出了一个标准的 I2C 起始信号。

③两者的差别
硬件 I2C 直接使用外设来控制引脚，可以减轻 CPU 的负担。不过使用硬件I2C 时必须使用某些固定的引脚作为 SCL 和 SDA，软件模拟 I2C 则可以使用任意 GPIO 引脚，相对比较灵活。对于硬件I2C用法比较复杂，软件I2C的流程更清楚一些。如果要详细了解I2C的协议，使用软件I2C可能更好的理解这个过程。在使用I2C过程，硬件I2C可能通信更加快，更加稳定。

二、ATH20温度采集器通讯

1、启动设备
第一步，将传感器上电，电压为所选择的VDD电源电压(范围介于2.0V与5.5V之间)。上电后传感器最多需要20ms时间(此时SCL为高电平)以达到空闲状态即做好准备接收由主机(MCU)发送的命令。
2、启动/停止时序

3、发送命令
在启动传输后，随后传输的IC首字节包括7位的IC设备地址0x38和一个SDA方向位x(读R:'1’，写W:'0’)。在第8个SCL时钟下降沿之后，通过拉低SDA引脚(ACK位)，指示传感器数据接收正常。 在发送测量命令0xAC之后， MCU必须等到测量完成。
4、 传感器读取流程
1.上电后要等待40ms，读取温湿度值之前，首先要看状态字的校准使能位Bit[3]是否为1(通过发送0x71可以获取一个字节的状态字)，如果不为1，要发送0xBE命令(初始化)，此命令参数有两个字节， 第一个字节为0x08，第二个字节为0x00,然后等待10ms。
2.直接发送0xAC命令(触发测量)，此命令参数有两个字节，第一个字节为0x33，第二个字节为0x00。
3.等待80ms待测量完成，如果读取状态字Bit[7]为0，表示测量完成，然后可以连续读取六个字节;否则继续等待。
4、当接收完六个字节后，紧接着下一个字节是 CRC校验数据，用户可以根据需要读出，如果接收端需要CRC校验，则在接收完第六个字节后发 ACK应答，否则发NACK结束，CRC初始值为0XFF， CRC8校验多项式为:
CRC[7:0]=1+x4+ x5+ x8
5.计算温湿度值。

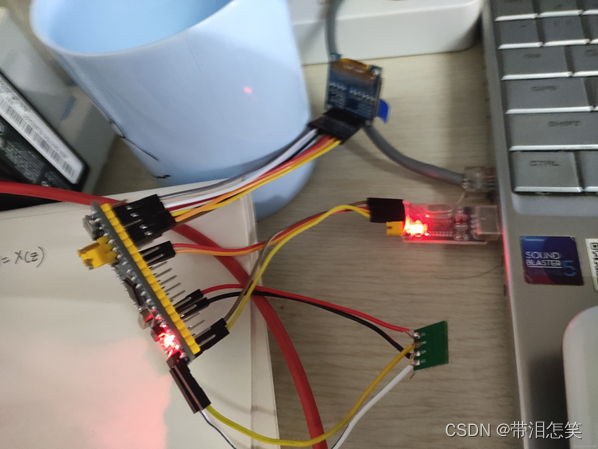

6、接线方法

三、代码实现

void  read_AHT20_once(void)
{delay_ms(10);reset_AHT20();//重置AHT20芯片delay_ms(10);init_AHT20();//初始化AHT20芯片delay_ms(10);startMeasure_AHT20();//开始测试AHT20芯片delay_ms(80);read_AHT20();//读取AHT20采集的到的数据delay_ms(5);
}

ATH20芯片数据的读取过程

void read_AHT20(void)
{uint8_t   i;for(i=0; i<6; i++){readByte[i]=0;}I2C_Start();//I2C启动I2C_WriteByte(0x71);//I2C写数据ack_status = Receive_ACK();//收到的应答信息readByte[0]= I2C_ReadByte();//I2C读取数据Send_ACK();//发送应答信息readByte[1]= I2C_ReadByte();Send_ACK();readByte[2]= I2C_ReadByte();Send_ACK();readByte[3]= I2C_ReadByte();Send_ACK();readByte[4]= I2C_ReadByte();Send_ACK();readByte[5]= I2C_ReadByte();SendNot_Ack();//Send_ACK();I2C_Stop();//I2C停止函数//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理if( (readByte[0] & 0x68) == 0x08 ){H1 = readByte[1];H1 = (H1<<8) | readByte[2];H1 = (H1<<8) | readByte[3];H1 = H1>>4;H1 = (H1*1000)/1024/1024;T1 = readByte[3];T1 = T1 & 0x0000000F;T1 = (T1<<8) | readByte[4];T1 = (T1<<8) | readByte[5];T1 = (T1*2000)/1024/1024 - 500;AHT20_OutData[0] = (H1>>8) & 0x000000FF;AHT20_OutData[1] = H1 & 0x000000FF;AHT20_OutData[2] = (T1>>8) & 0x000000FF;AHT20_OutData[3] = T1 & 0x000000FF;}else{AHT20_OutData[0] = 0xFF;AHT20_OutData[1] = 0xFF;AHT20_OutData[2] = 0xFF;AHT20_OutData[3] = 0xFF;printf("读取失败！！！");}printf("\r\n");//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);printf("\r\n");
}

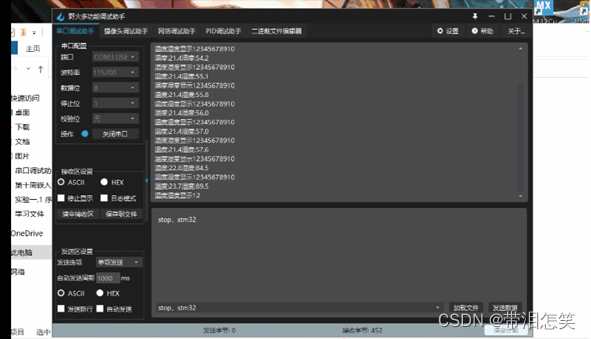

四、结果

五、参考

https://blog.csdn.net/qq_43279579/article/details/111597278

六、总结

通过这次实验，我对I2C的串口通信协议有了更进一步的了解，对stm32的工作方式有了更详细的认识，让我多嵌入式这门课更加的感兴趣了
