Altium Designer之埋埋孔的设置笔记

埋盲孔,区别于打过孔,不会连通整个PCB板子,而是只会连通其中想要的几层,此方法只适用于多层板的设计。

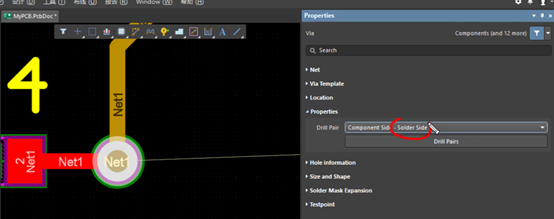

在PCB属性页面→drill pair→查看目前过孔的属性,默认都是从顶层连通底层→点击drill pairs→设置新的规则→选择新的规则→3D模式下查看

图1   更改连接层

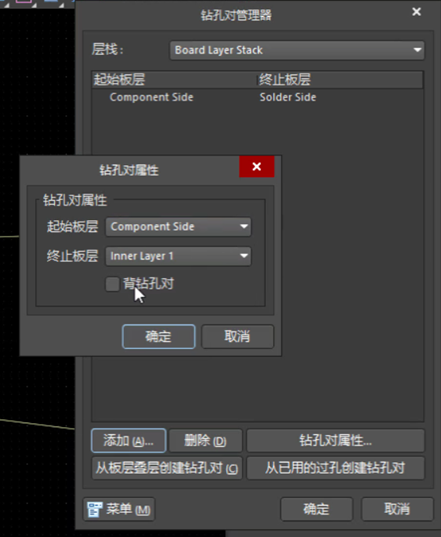

图2   定义新的规则
