SimpleFOC(五)—— 双电机控制

目录

  • 一、硬件说明
    • 1、硬件清单
    • 2、硬件连接
      • ⑴、驱动板背面跳线
      • ⑵、编码器接线
      • ⑶、全部接线
  • 二、程序演示
    • 1、打开例程
    • 2、修改程序
    • 3、验证上传
    • 4、打开串口监视器
    • 5、等待初始化
    • 6、观测电机
    • 7、发送指令
    • 8、电机操作
  • 三、其他控制模式
    • 1、速度模式
    • 2、速度和力矩混合模式


双电机控制不能使用SimpleFOC v2.2.2的库有bug。需要退回到v2.1.1的版本。20220608

一、硬件说明

1、硬件清单

序号名称数量
1Arduino UNO1
2simpleFOCShield V2.0.32
3带磁编码器的云台电机2
412V电源1
5方口USB线1

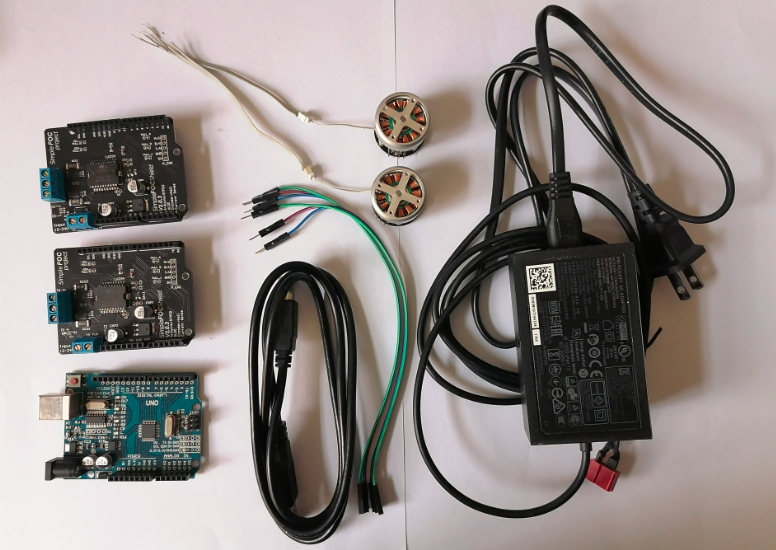

如下图所示:
在这里插入图片描述

2、硬件连接

⑴、驱动板背面跳线

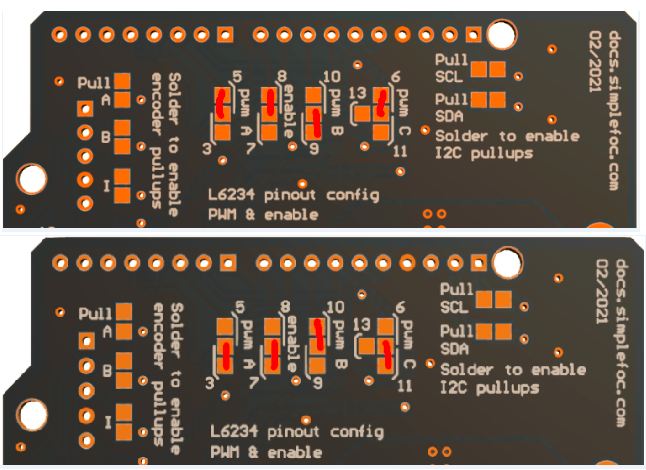

  两个驱动板,一个接9、5、6、8,另一个接3、10、11、7。
在这里插入图片描述

⑵、编码器接线

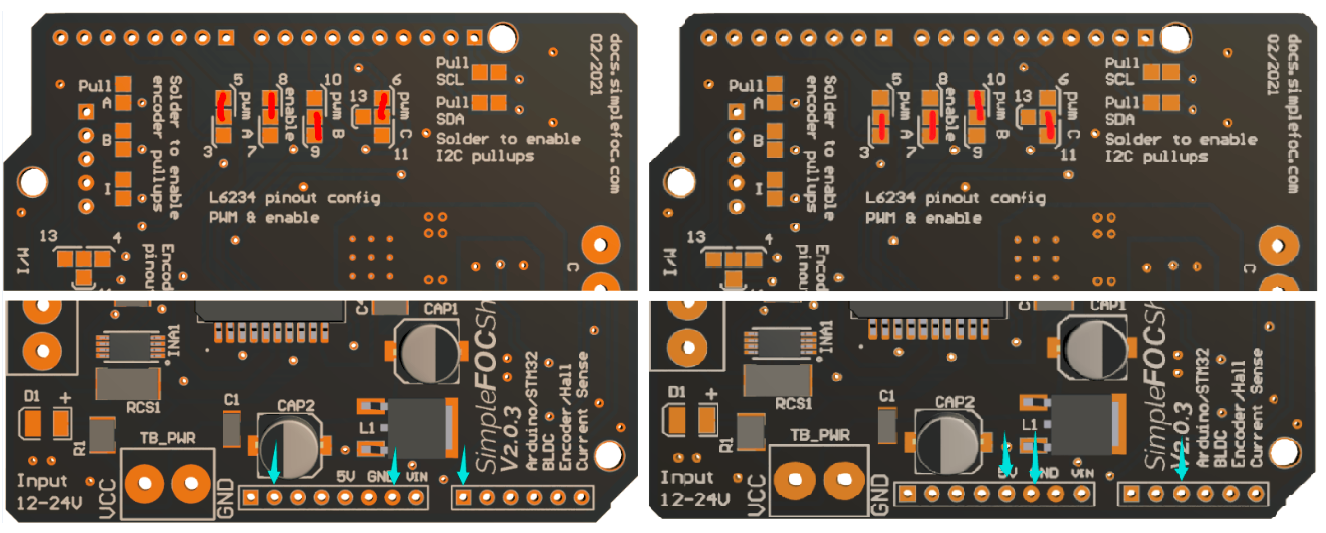

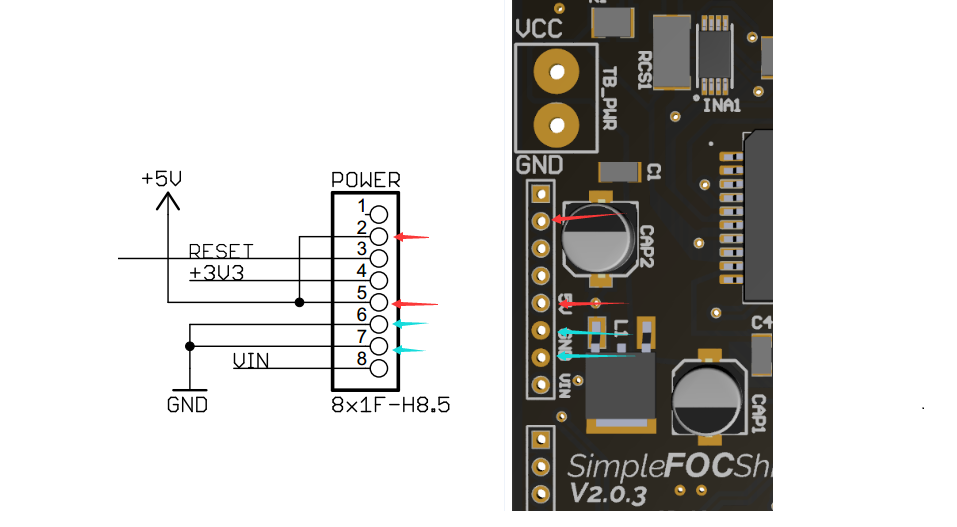

  Arduino UNO的主板提供两路5V电源,所以两个编码器可以分别接5V,
在这里插入图片描述

  注意:
  背面跳线为9、5、6、8,对应的编码器接模拟信号A0,
  背面跳线为3、10、11、7,对应的编码器接模拟信号A2,

在这里插入图片描述

⑶、全部接线

  ①、两个SimpleFOCShield V2.0.3驱动板与Arduino UNO主板堆叠连接,
  ②、USB线连接Arduino UNO主板,与主板通信并提供5V电压,
  ③、12V电源并联两个驱动板TB_PWR接口,注意正负极,
  ④、电机三根相线分别连接驱动板,
  ⑤、电机编码器的模拟接口与排母连接,注意正负极。

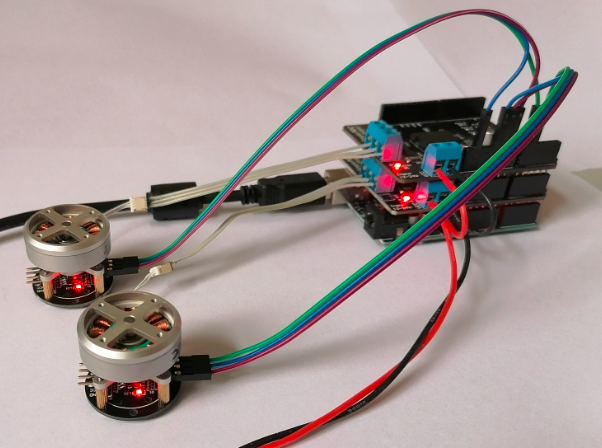

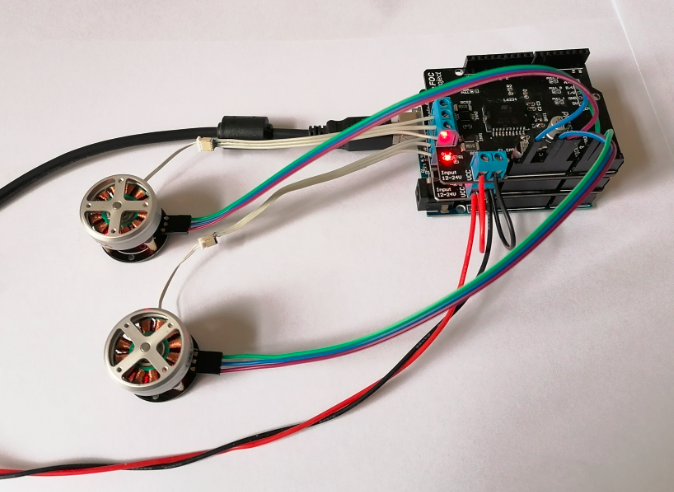

  连接如下图:
在这里插入图片描述
在这里插入图片描述
  

二、程序演示

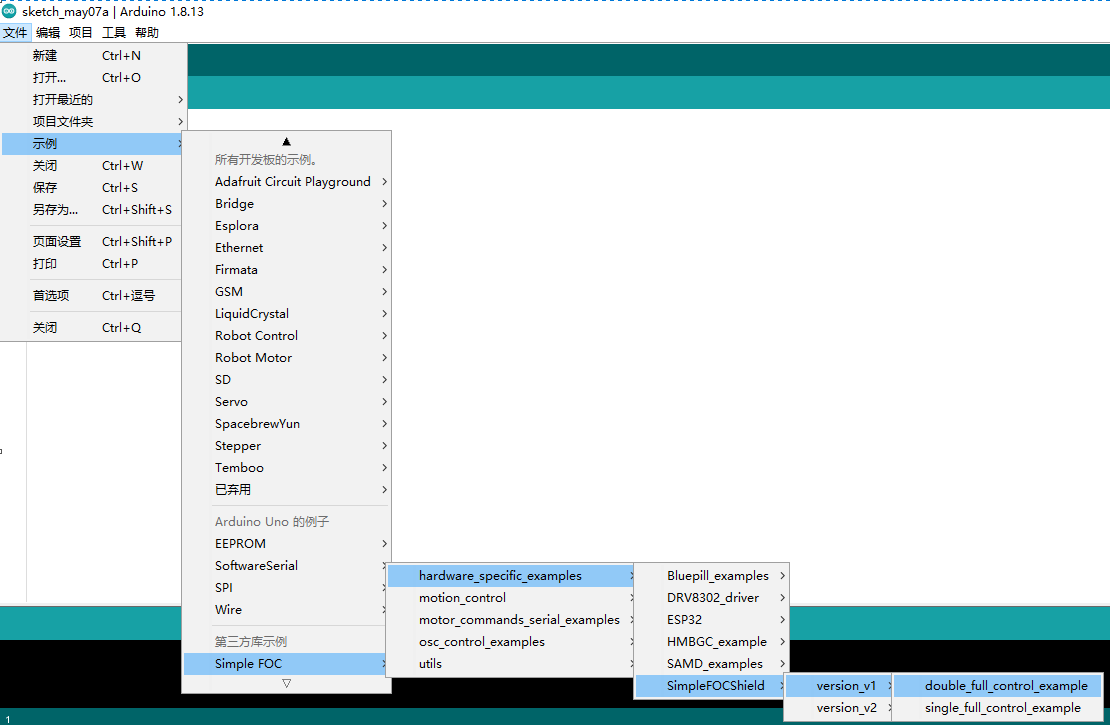

1、打开例程

  打开的是V1版本不带电流采样的例程,
在这里插入图片描述

2、修改程序

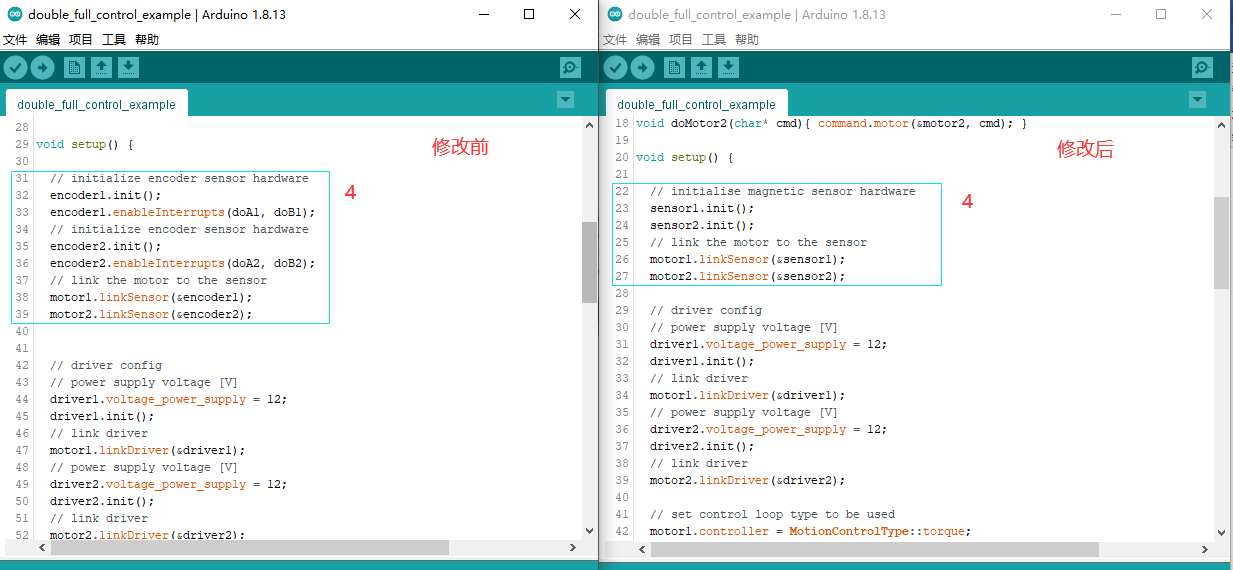

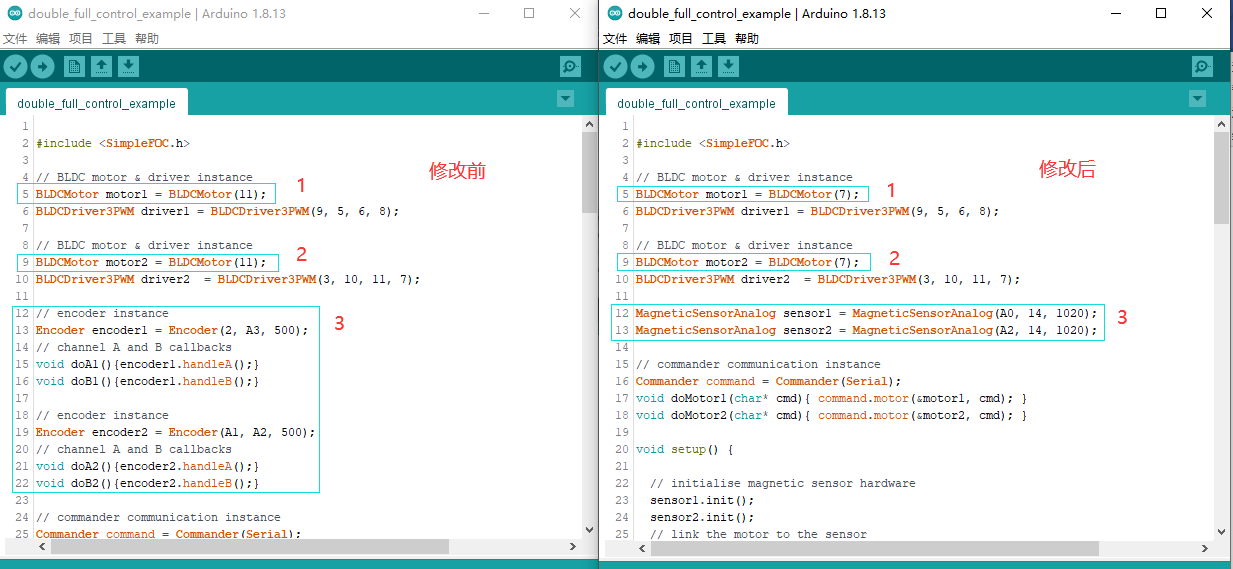

  官方例程用的是ABZ编码器,但当前电机用的是AS5600编码器,使用模拟接口。
  ①、修改电机极对数为7,
  ②、修改编码器为模拟接口,
  例程为只读文件,可以验证上传,如需保存要“另存为”。
在这里插入图片描述
在这里插入图片描述

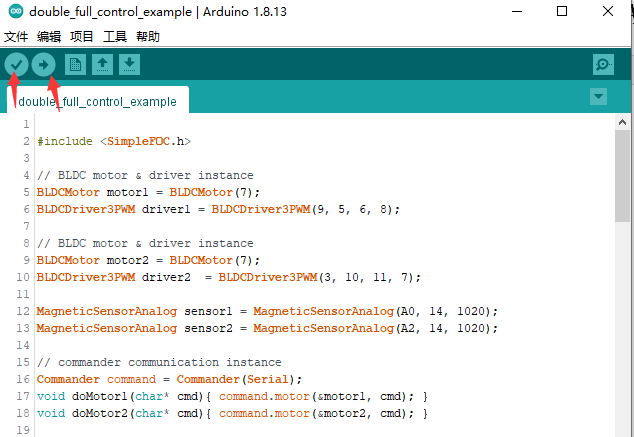

3、验证上传

在这里插入图片描述

4、打开串口监视器

在这里插入图片描述

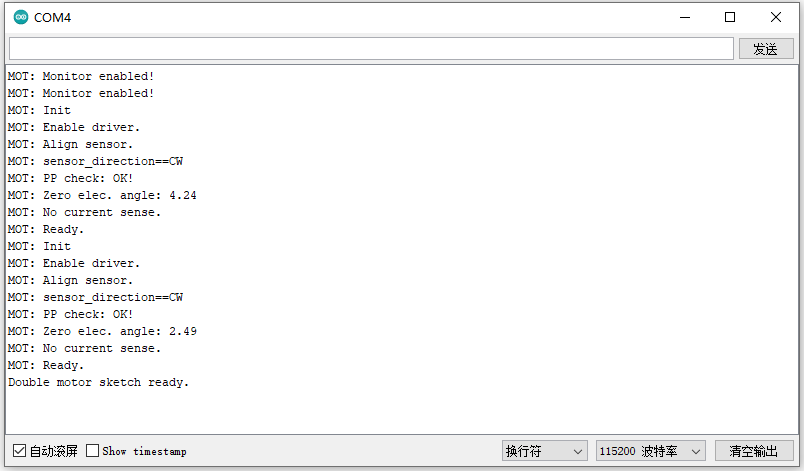

5、等待初始化

  初始化完成,电机开始转动,
在这里插入图片描述

6、观测电机

  当前程序选择的是力矩模式,此时对电机施加阻力,电机表现为固定大小的力矩,使劲捏紧电机会停止,
在这里插入图片描述

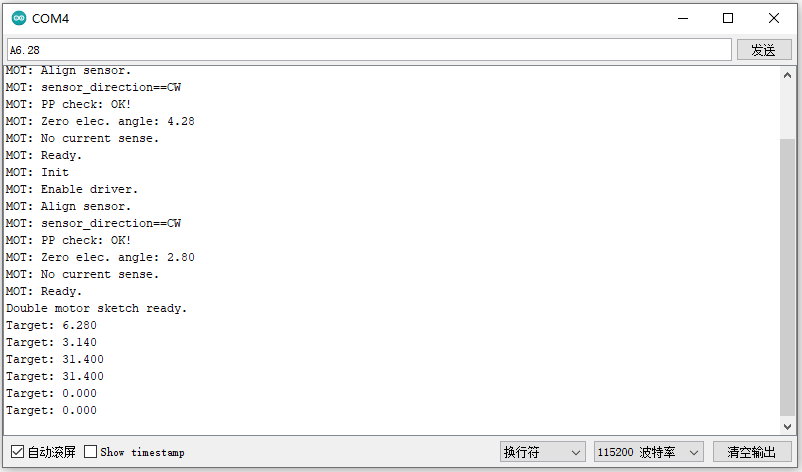

7、发送指令

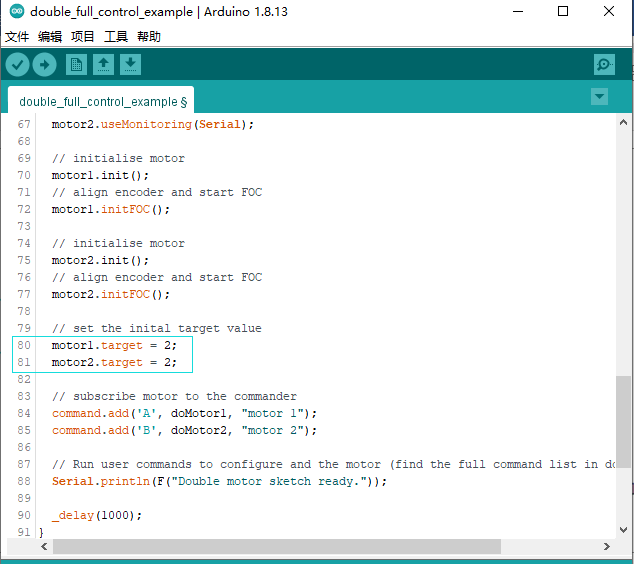

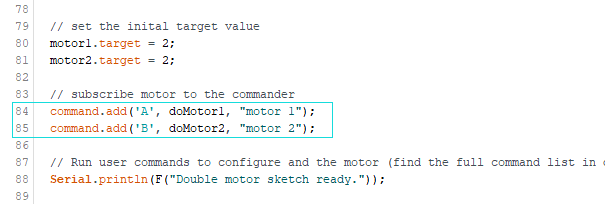

  分别给两个电机设定不同的电压值,设置指令“A”对应电机1,指令“B”对应电机2,
在这里插入图片描述

8、电机操作

  不同电压值,电机转速不同,表现出大小不同的力矩,如果此时有电流表可以观测到电流也不相同。
在这里插入图片描述
  

三、其他控制模式

1、速度模式

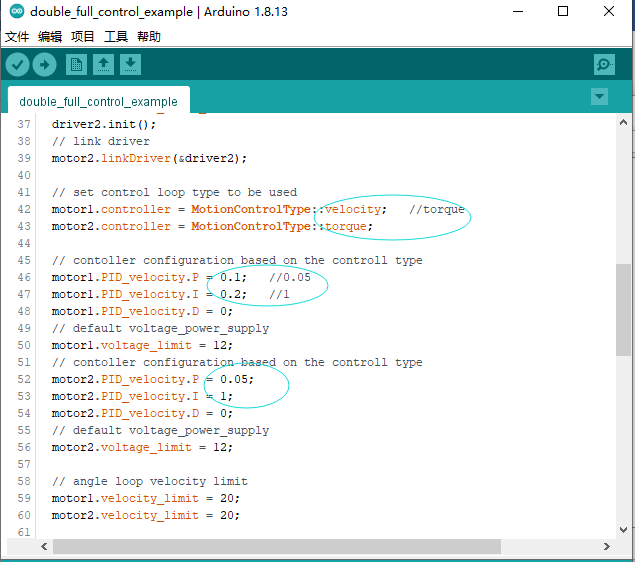

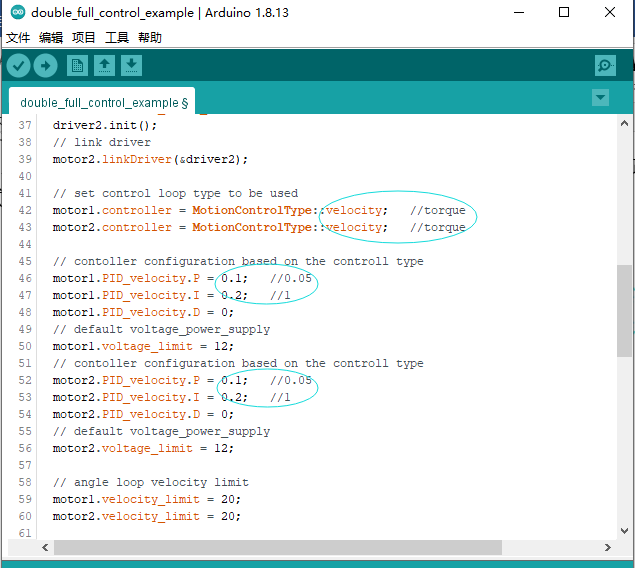

  ⑴、程序中已经罗列了速度控制模式的参数,所以可以很方便的从当前的力矩模式更改为速度模式。PID参数如果不合适请自行匹配修改。
在这里插入图片描述
  ⑵、程序上传后等待电机转动,初速度只有2rad/s(力矩模式表示初始力矩为2V电压),
在这里插入图片描述

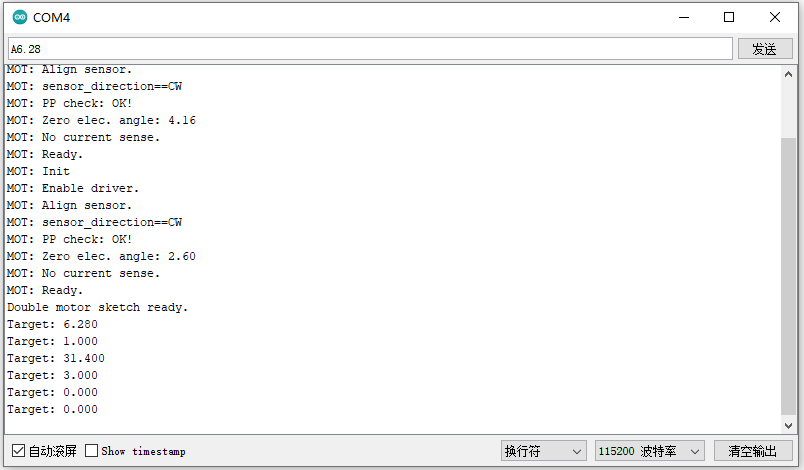

  ⑶、设置指令调整电机速度,此时设置的速度单位为rad/s,
在这里插入图片描述
  

2、速度和力矩混合模式

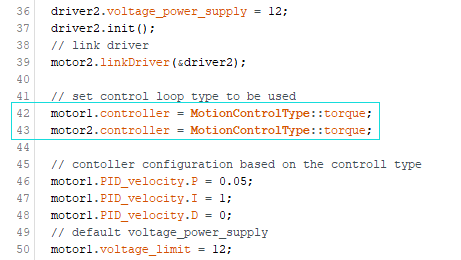

  ⑴、修改电机1为速度模式,电机2为力矩模式(力矩模式不用PID调节),
在这里插入图片描述
⑵、设置指令,观察两个电机的转动
在这里插入图片描述


(完)
  
