易智联LM401模块学习（五）——外部中断

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

• 前言
• 一、外部中断特点
• 二、外围设备和CPU之间的EXTI连接
• 三、功能和相关寄存器
• 四、STM32CubeMX工程创建
• 五、keil代码部分
• 总结

前言

扩展中断和事件控制器（EXTI）通过可配置和直接的事件输入来管理各个CPU和系统的唤醒。它向电源控制提供唤醒请求，并向CPU NVIC产生中断请求,向CPU事件输入产生事件。

提示：以下是本篇文章正文内容，下面案例可供参考

一、外部中断特点

EXTI的主要特点如下：

• 支持47个输入事件。
• 大多数事件输入允许系统被唤醒。
• 有些事件只能用于产生CPU唤醒事件。
• 在外设中没有相关唤醒标志的事件，在EXTI中有一个标志，并从EXTI产生一个中断给CPU。
  异步事件输入被分为以下两组：
• 可配置的事件（来自I/O或外设的信号能够产生一个脉冲），其特点如下：
• 可选择的主动触发边缘
• 中断等待状态寄存器位
• 单独的中断和事件生成掩码，用于调节CPU的唤醒、中断和事件生成
• SW触发的可能性
• 直接事件（来自外设的中断和唤醒源，有一个相关的标志在外设中被清除），具有以下特点：
• 固定上升沿主动触发
• EXTI中没有中断等待状态寄存器位（中断等待状态标志由产生事件的外设提供）。
• 单独的中断和事件生成掩码，用于调节CPU的唤醒和事件生成
• 没有软件触发的可能性

二、外围设备和CPU之间的EXTI连接

当系统处于停止模式时，能够产生唤醒或中断事件的外设被连接到EXTI。
产生脉冲的外设唤醒信号或外设中没有中断状态位的外设，被连接到EXTI可配置的事件输入。对于这些事件，EXTI提供了一个需要被清除的状态等待位。正是与该状态位相关的EXTI中断对CPU进行了中断。
外设中断和唤醒信号在外设中具有一个状态位，需要在外设中被清除，被连接到EXTI直接事件输入。EXTI内没有状态等待位。中断或唤醒是由外设中的CPU清除的。是外设的中断直接中断了CPU。
EXTI可配置的事件中断与CPU的NVIC相连。
专用的EXTI/EVG CPU事件被连接到CPU的rxev输入。
EXTI CPU唤醒信号连接到PWR块，用于唤醒系统和CPU子系统总线时钟

三、功能和相关寄存器

	 要产生中断，必须先配置好并使能中断线。根据需要的边沿检测设置 2 个触发寄存器，同时在 中断屏蔽寄存器的相应位写“1”使能中断请求。当外部中断线上出现选定信号沿时，便会产生中断请求，对应的挂起位也会置 1。在挂起寄存器的对应位写“1”，将清除该中断请求。要产生事件，必须先配置好并使能事件线。根据需要的边沿检测设置 2 个触发寄存器，同时 在事件屏蔽寄存器的相应位写“1”允许事件请求。当事件线上出现选定信号沿时，便会产生事件脉冲，对应的挂起位不会置 1。通过在软件中对软件中断/事件寄存器写“1”，也可以产生中断/事件请求。

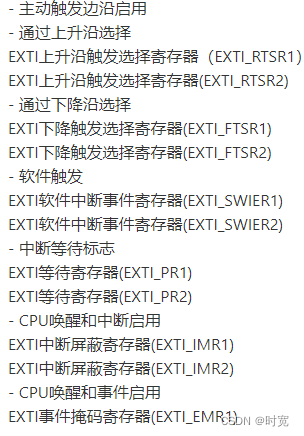

具体细节参考

四、STM32CubeMX工程创建

1、芯片选择，根据需求选择响应芯片
2、引脚设置

这里将PA0配置位外部中断模式，通过按键控制电平变化，触发外部中断
3、GPIO配置
在这里插入图片描述

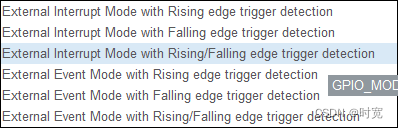

外部中断模式 上升沿触发检测的（这里我们选择上升沿触发）
外部中断模式，下降沿触发检测、
外部中断模式，上升/下降沿触发检测
外部事件模式，上升沿触发检测
外部事件模式，下降沿触发检测
外部事件模式，上升/下降沿触发检测!

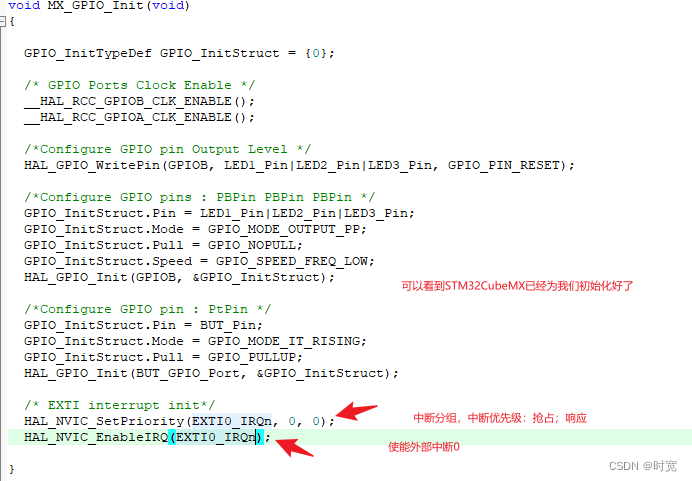

开启外部中断

4、时钟配置

这里我用的msi作为时钟源

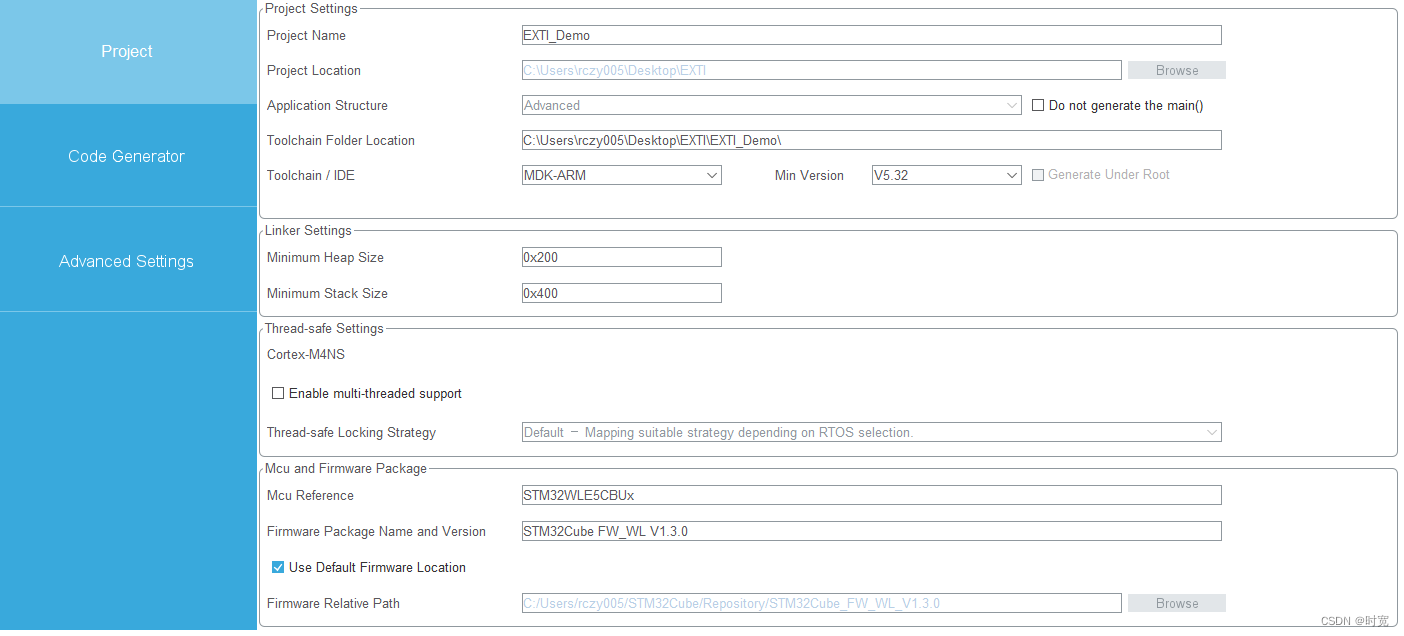

5、配置路径，选择IDE，创建工程

五、keil代码部分

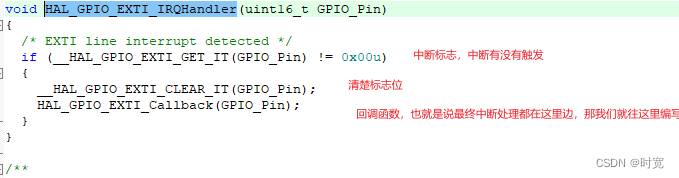

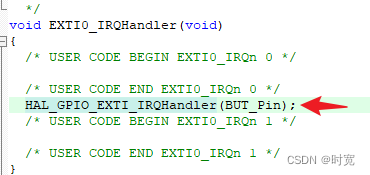

在编写外部中端服务函数是发现，嵌套调用了下

这是个弱定义，我们重新编写

在main中加入

uint8_t flag=0;
GPIO_PinState PinState;void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){if(GPIO_Pin==BUT_Pin){//HAL_Delay(20);中断函数为了高效，不能加入延时函数GPIO_PinState PinState=HAL_GPIO_ReadPin(GPIOA,BUT_Pin);if(PinState==GPIO_PIN_SET){//按键按下一次/* if(flag==0){flag=1;HAL_GPIO_TogglePin(GPIOB,LED1_Pin);}else if(flag==1){flag=2;HAL_GPIO_TogglePin(GPIOB,LED2_Pin);}else if(flag==2){flag=3;HAL_GPIO_TogglePin(GPIOB,LED3_Pin);}else if(flag==3){flag=0;HAL_GPIO_WritePin(GPIOB,LED1_Pin, GPIO_PIN_RESET);HAL_GPIO_WritePin(GPIOB,LED2_Pin, GPIO_PIN_RESET);HAL_GPIO_WritePin(GPIOB,LED3_Pin, GPIO_PIN_RESET);}*/switch(flag){case 0:// HAL_GPIO_WritePin(GPIOB,LED1_Pin, GPIO_PIN_SET);flag=1;HAL_GPIO_TogglePin(GPIOB,LED1_Pin);	//点亮LED1				 break;case 1:// HAL_GPIO_WritePin(GPIOB,LED2_Pin, GPIO_PIN_SET);flag=2;HAL_GPIO_TogglePin(GPIOB,LED2_Pin);//点亮LED2break;case 2://HAL_GPIO_WritePin(GPIOB,LED3_Pin, GPIO_PIN_SET);flag=3;HAL_GPIO_TogglePin(GPIOB,LED3_Pin);//点亮LED3break;case 3://熄灭所有灯flag=0;HAL_GPIO_WritePin(GPIOB,LED1_Pin, GPIO_PIN_RESET);HAL_GPIO_WritePin(GPIOB,LED2_Pin, GPIO_PIN_RESET);HAL_GPIO_WritePin(GPIOB,LED3_Pin, GPIO_PIN_RESET);							  break;default:break;	}  }}}//发现按下去触发中断时可能会产生两次任务（预期是按下去就触发一次任务）。因为按键时会有抖动的，导致进入了两次中断

这里有个小BUG，正在解决，未完待续。。。。

总结

一个外部中断通道可以被多个pin使用，但同一时间只能有一个进行使用，通过多路复用器可以完成此操作
