Altium designer之改变原理图图纸大小
绘制原理图的时候，有时图纸太小会影响器件摆放，太大会影响观看美感和打印阅看，这时就需要我们调整原理图的大小。

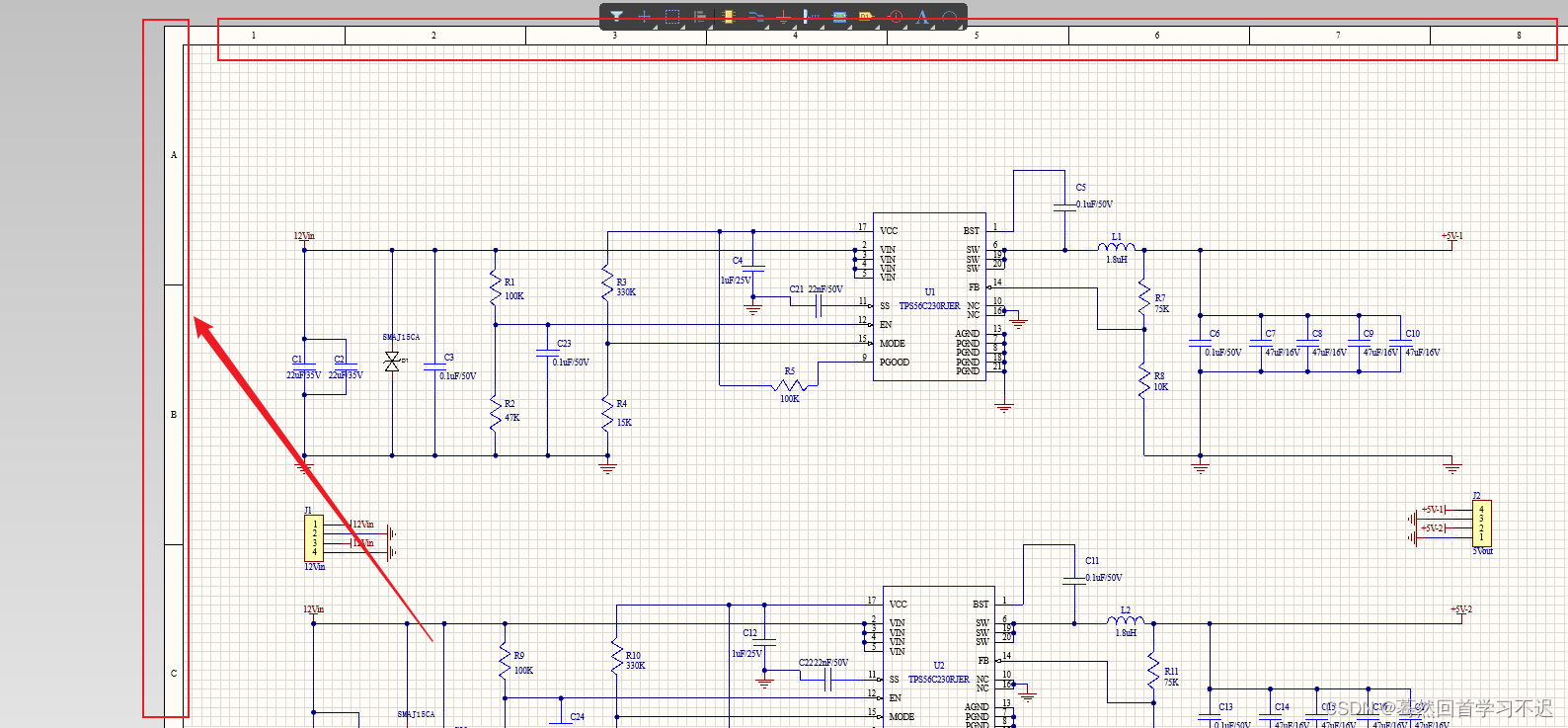

首先介绍最简单的一种。打开工程原理图，双击纸张边缘框处（四个边都可以）

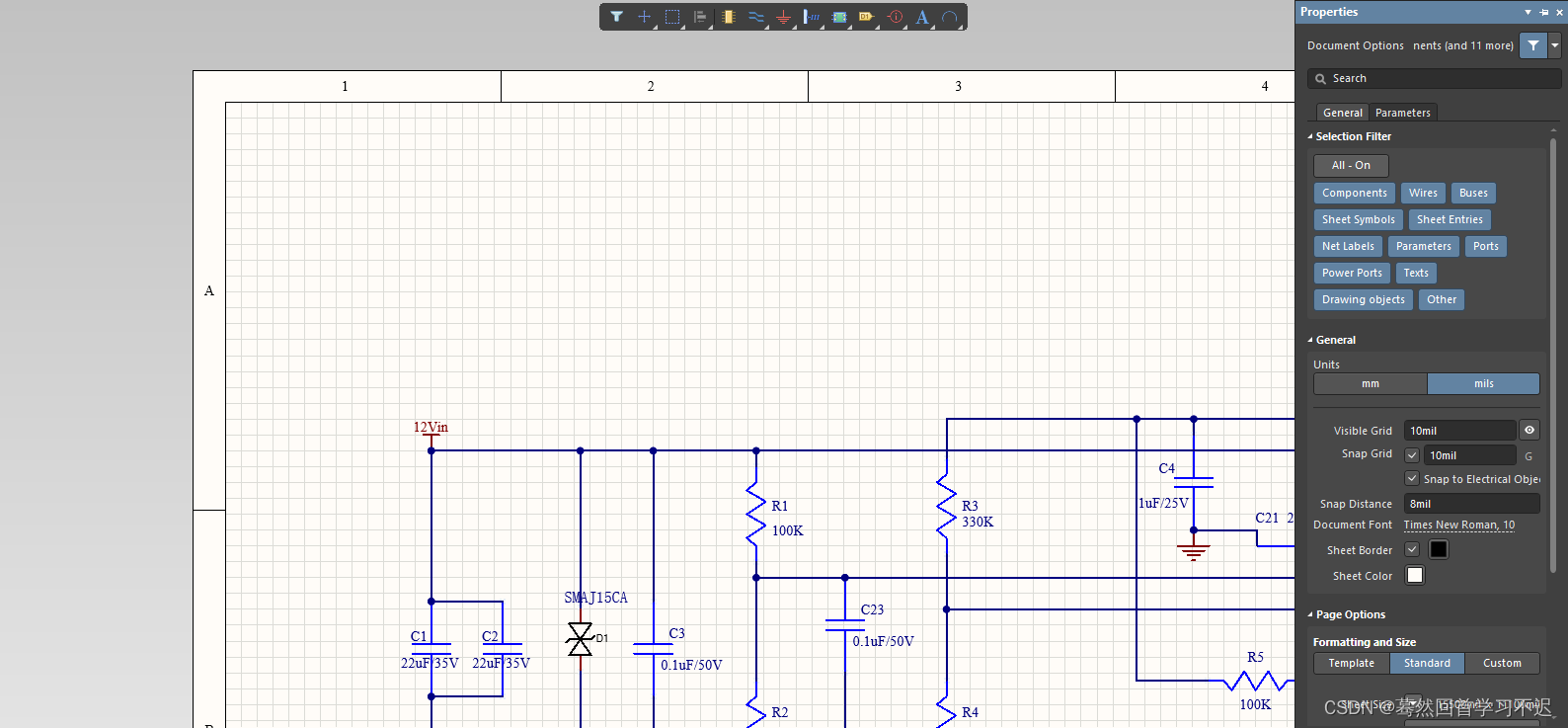

在右边弹出来Properties界面

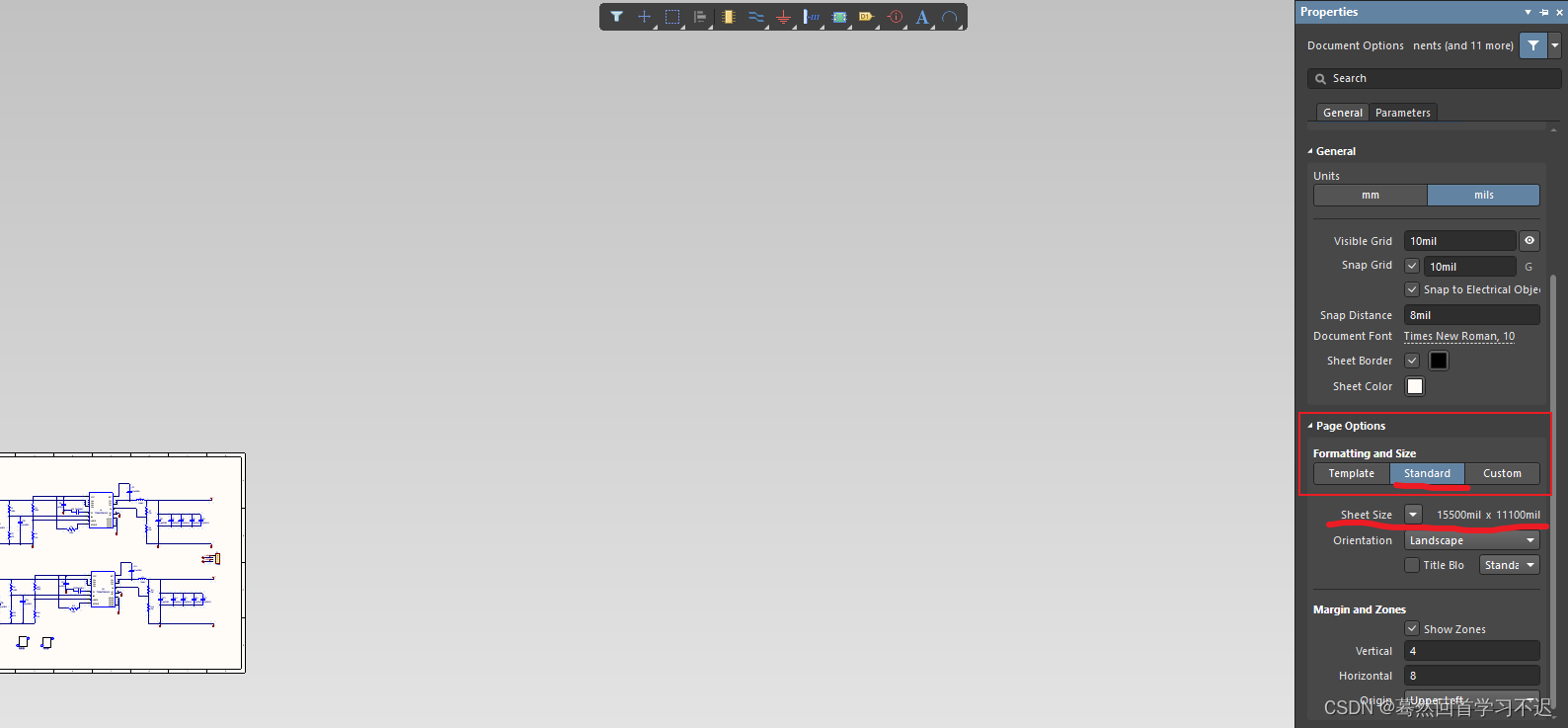

下拉到Page options页面设置部分，选择standard标准

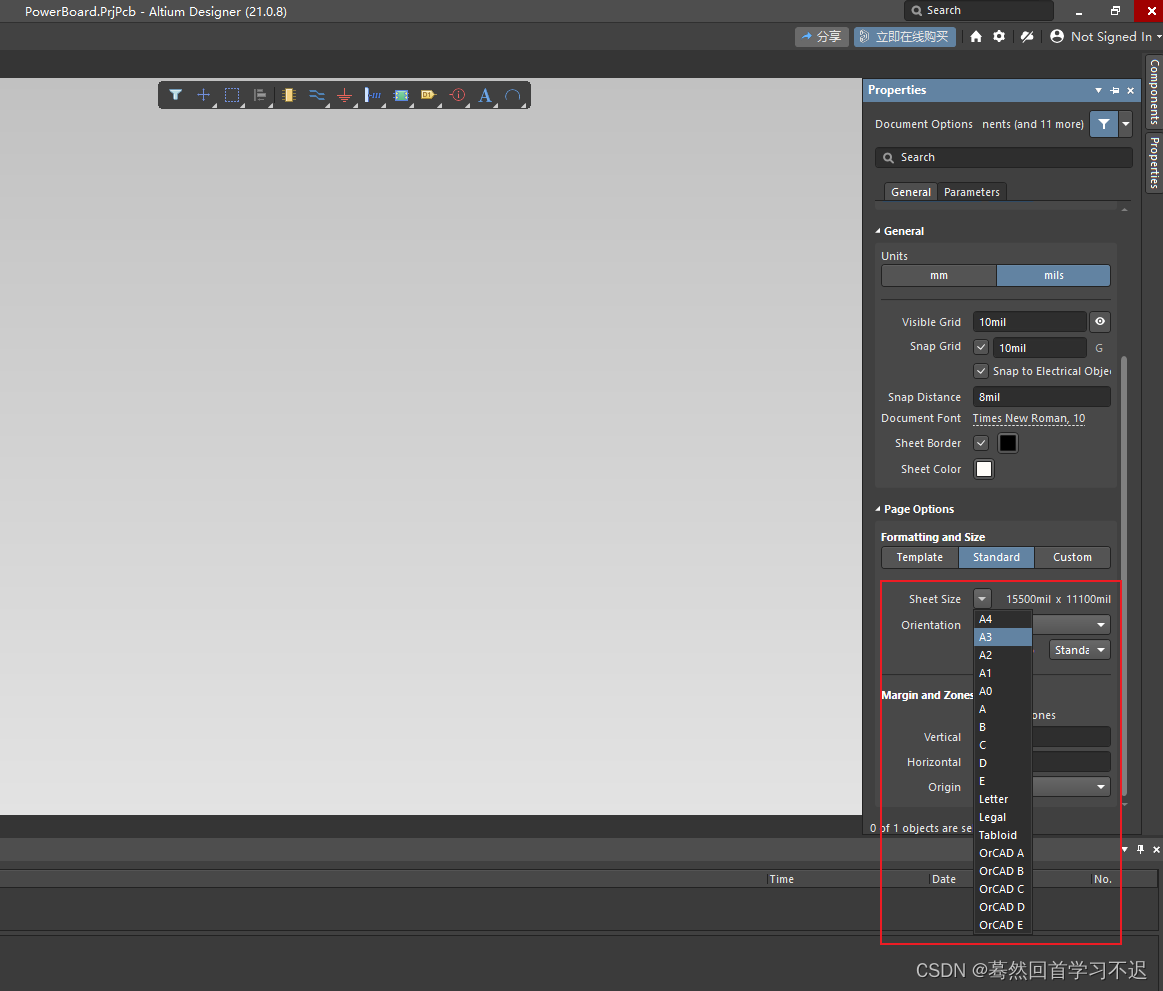

在sheett size图纸大小里选择一个能够放的下你的原理图又不很空的大小。（通常选A3/A4）

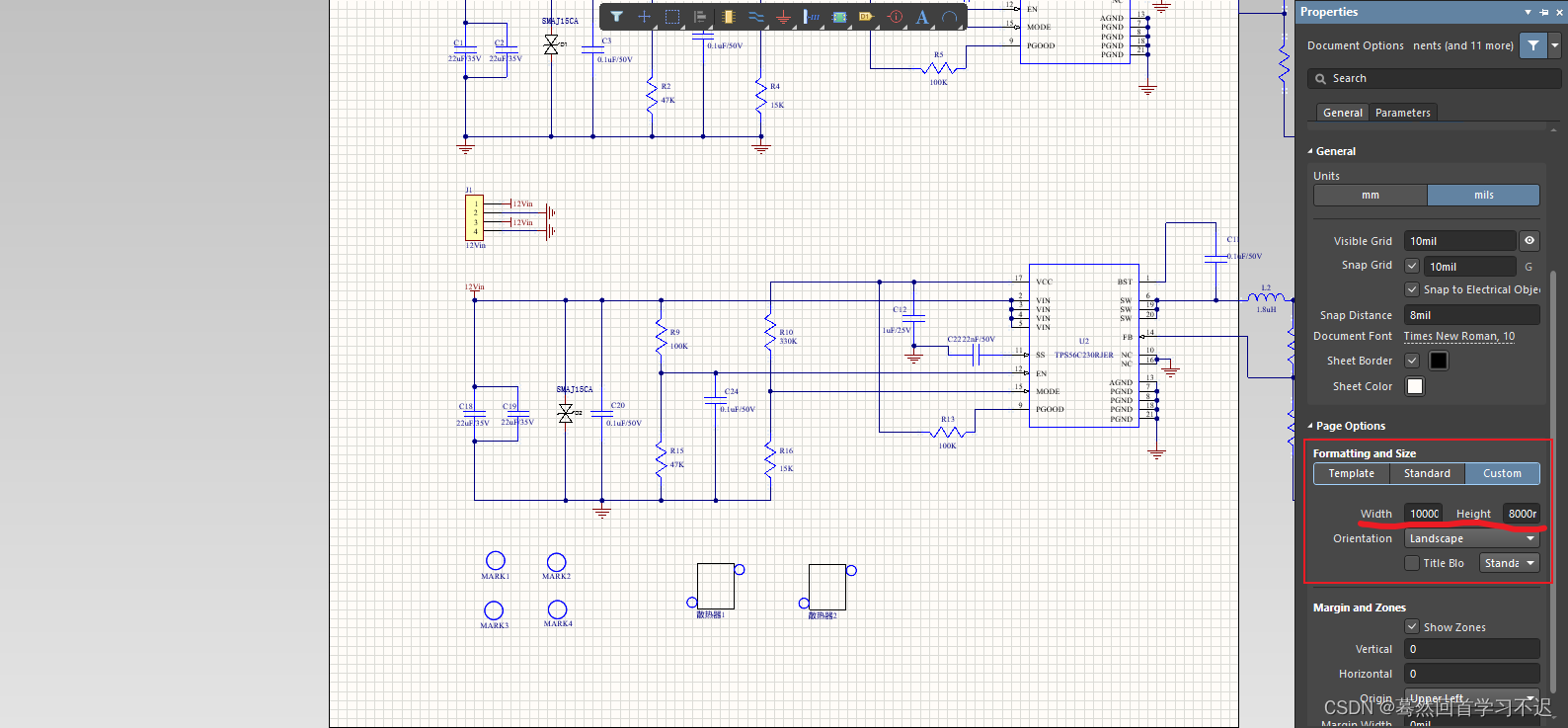

或者你也可以选择Custom自己调整大小，新手不建议，A3/A4常规就可以了。

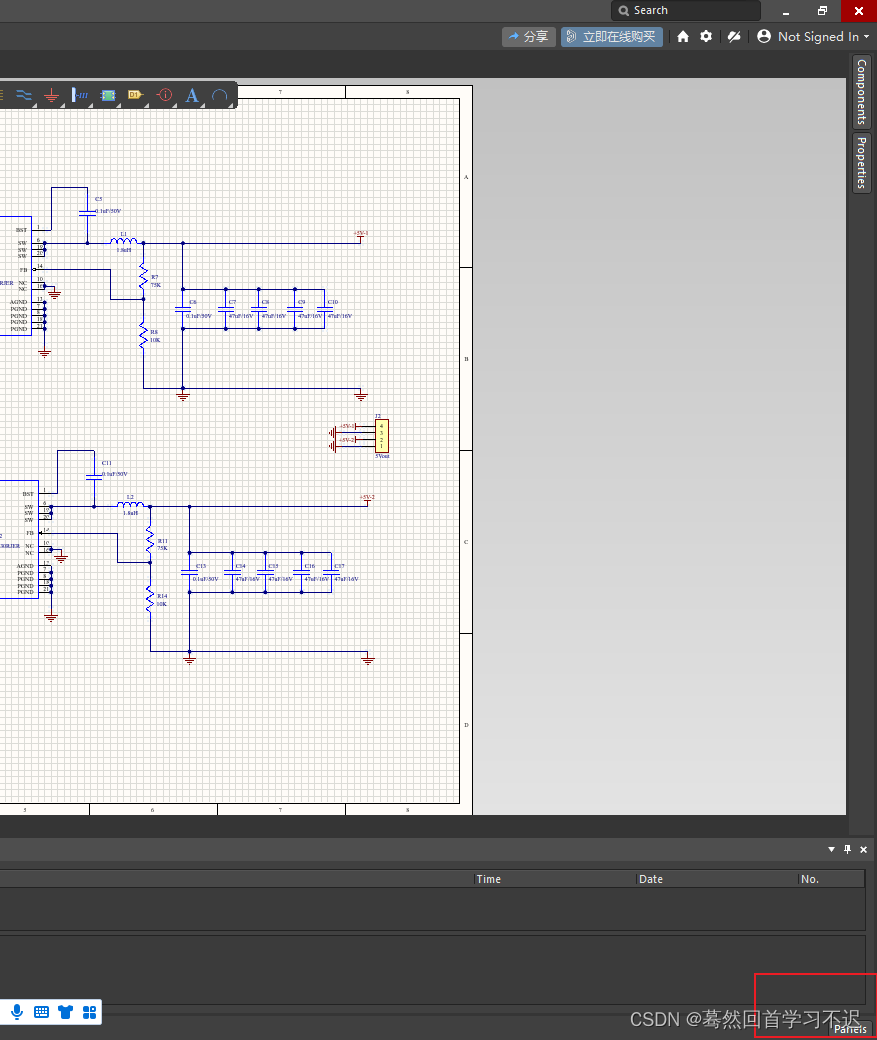

第二个方法。先点击右下角的Panels

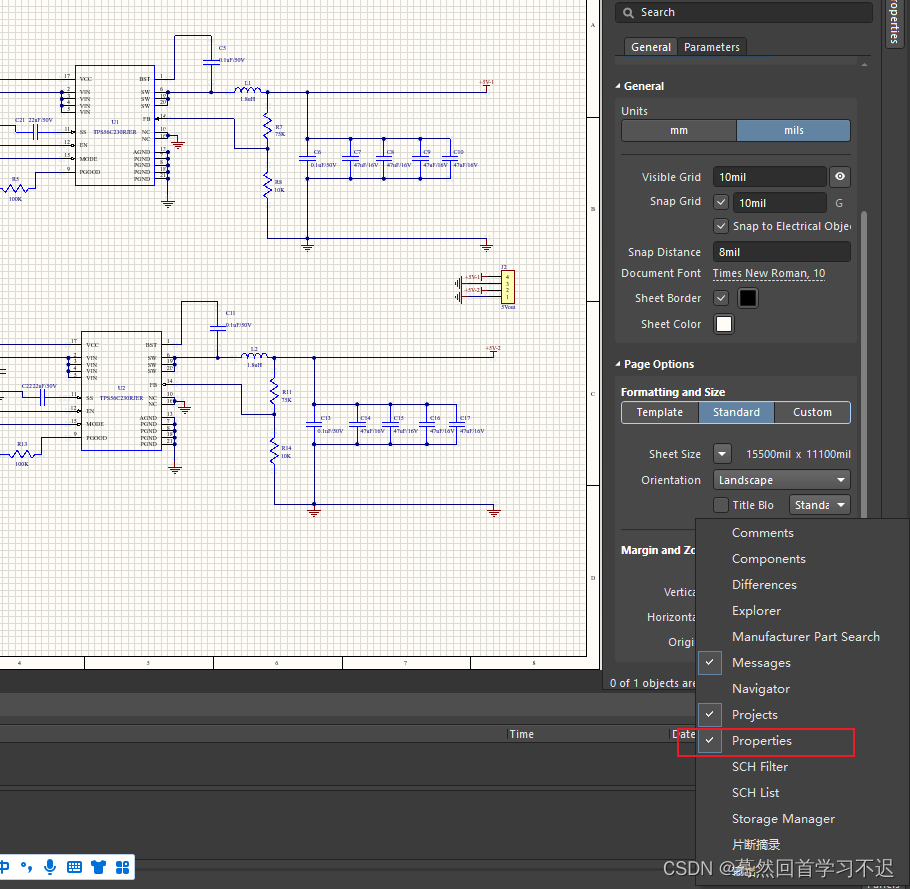

勾选上properties，这样就会弹出properties界面，剩下步骤同方法一。
本质上都是调出来properties界面进行页面设置，所以直接双击最为方便。

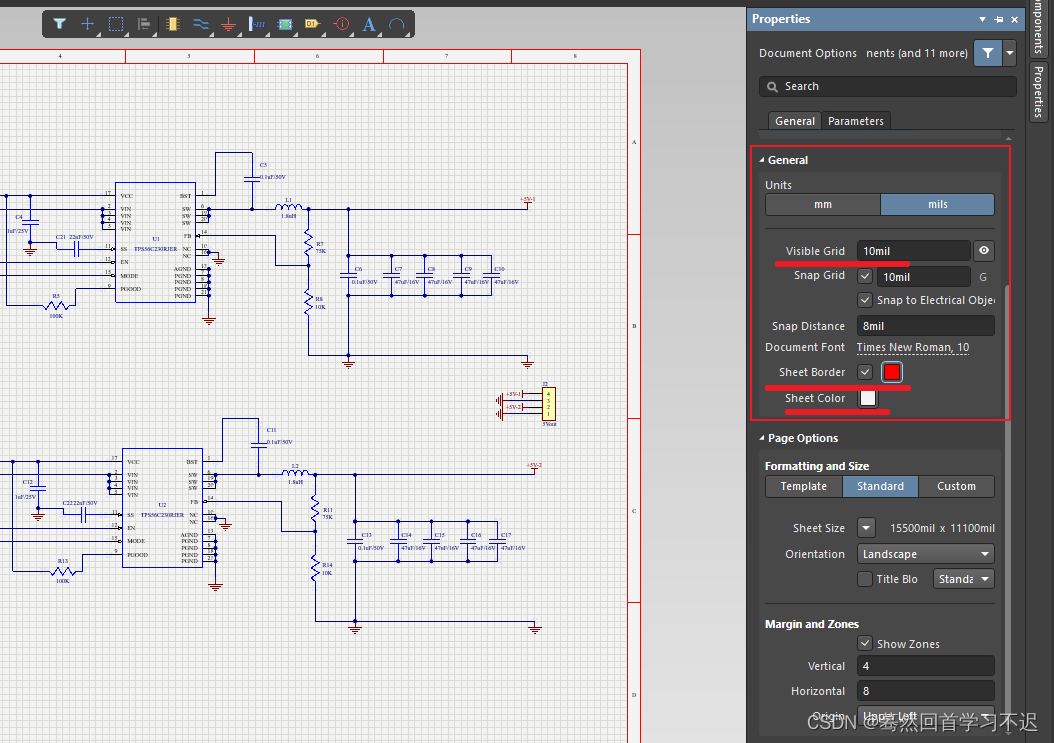

在properties这里面还有栅格设置，红线第一个是栅格尺寸，第二个是边框颜色（我这个图刚改了红色，可以和上一个图进行对比），第三个是图纸背景颜色。都可以进行个性化设置。
好了，这样就调整好了图纸，可以更好的画原理图了！
