犀牛重建曲面_犀牛建模渐消面处理

渐消面是我们在在犀牛建模中不可避免的的一种情况，今天让我们一起来做一款渐消面的台灯，来学习渐消面来如何处理。

首先，我们开看下这个灯，我们来给他画个圆。并且将他挤出，成为我们的一个实体。这个厚度我们可以进随意调节的。

接下来，我们要将我们的表面的圆抽离出来，并且将它对半切开，只需要用到他的一半。

这时候我们将我们的半圆的轮廓线复制一下，这个面我们也可以不要啦。

当我们打开我们弧行的控制点时发现，是属于我们原来圆形的控制点，所以我们将他重建成一个曲面的控制点，将他重建成5阶8点的线。

这时我们将半圆进行放样，这样圆的控制点是标准的且在原来的位置上。我们将他们镜像一下。

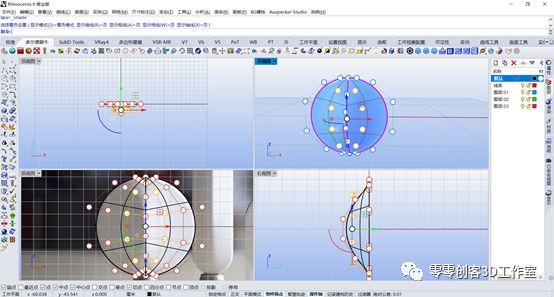

打开两个面的控制点，同时进行调节一下，将中间的4个点往外分批次走一点，使中间向外凸起。

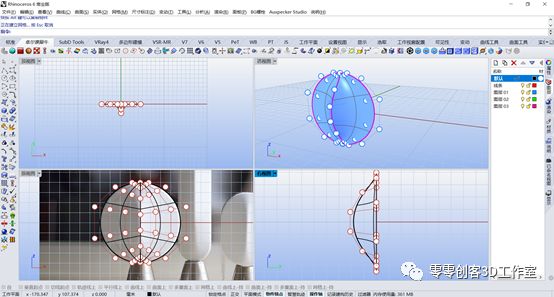

并且我们要使他的弧度顺滑，我们将他内圈的4个点也往外拉一点点，两边要保持对称性的去调整，这样，整个面更加的顺滑。

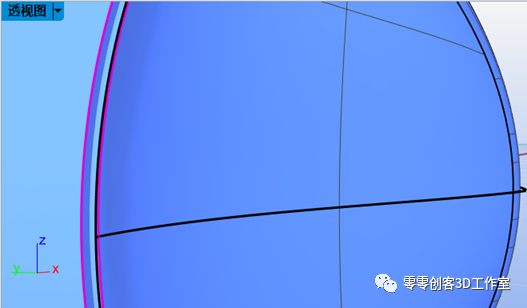

接下来，我们只需要将中间的倒角做出来，那么我们要画一根线。去把这个面切开，再把它补起来。这个线我们只需要画一半，然后镜像到下面去，再进行混接。这个我们需要他们进行组合在一起。镜像到右边去。

这时候我们将两个面修剪掉，然后将两个面进行双轨补起来就完成了，所以我们在上面和下面搭建一个线，我们使用可调节混接曲线。

如果我这个时候双轨的话，可能并没有原图中那么鼓，所以我需要在中间搭建一相对而言比较鼓的的线，这我们就需要用到一个工具叫抽离结构线，在曲面的四分点上，并将他们进行混接。

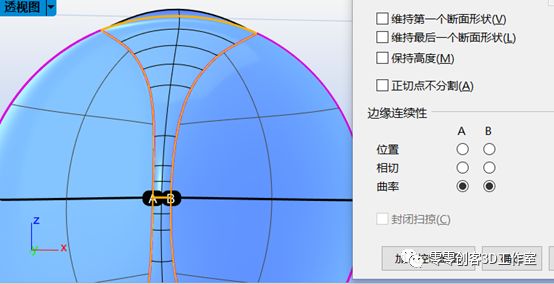

接下来我们进行双轨，这时我们可以选择两边的边缘连续性为曲率，这样面就更加顺滑。

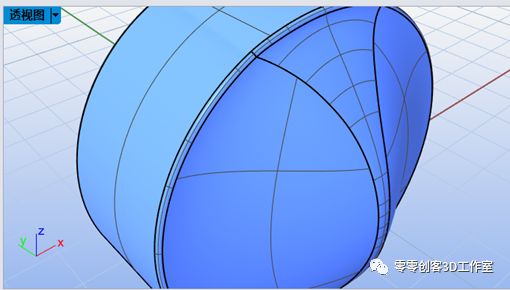

我们将他们组合在一起，将原来隐藏起来的另一半拿出来。并且我们需要把渐消面稍稍放大一点点，往后一点点，这样两个面会形成穿插的感觉，更加方便我们后面去进行修剪。

接下来我们两个面相互修剪，并将多余的部分去掉，两个面组合到一起，最好给他做一个大的倒角。这样我们的渐消面就做出来了。
