时间间隔感测试器（上）：XD555
本文使用了经典的555芯片，实现了时间间隔感测试的功能。
目录
一、555芯片
1.简介
2.引脚定义
3.封装类型
4.内部结构
5.真值表
二、使用案例
原理
总结
一、555芯片
1.简介

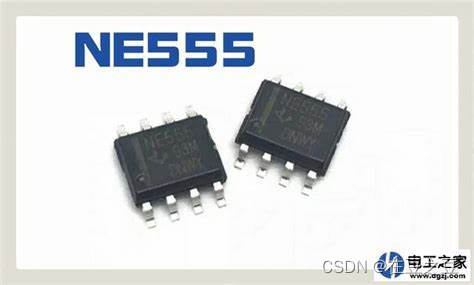

上面就是本文的主角--555芯片（图中的是NE555，不同厂商的芯片真值表略有不同），一段简介：
555定时器由Hans R. Camenzind于1971年为西格尼蒂克公司设计。西格尼蒂克公司后来被飞利浦公司所并购。
不同的制造商生产的555芯片有不同的结构，标准的555芯片集成有25个晶体管，2个二极管和15个电阻并通过8个引脚引出(DIP-8封装)。555的派生型号包括556（集成了两个555的DIP-14芯片）和558与559。
NE555的工作温度范围为0-70°C，军用级的SE555的工作温度范围为−55到+125 °C。555的封装分为高可靠性的金属封装（用T表示）和低成本的环氧树脂封装（用V表示），所以555的完整标号为NE555V、NE555T、SE555V和SE555T。一般认为555芯片名字的来源是其中的三枚5KΩ电阻，但Hans Camenzind否认这一说法并声称他是随意取的这三个数字。
2.引脚定义
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | GND（地） | 接地，作为低电平（0V） |
| 2 | TRIG（触发） | 当此引脚电压降至1/3VCC（或由控制端决定的阈值电压）时输出端给出高电平。 |
| 3 | OUT（输出） | 输出高电平（+VCC）或低电平。 |
| 4 | RST（复位） | 当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。 |
| 5 | CTRL（控制） | 控制芯片的阈值电压。（当此管脚接空时默认两阈值电压为1/3VCC与2/3VCC）. |
| 6 | THR（阈值） | 当此引脚电压升至2/3VCC（或由控制端决定的阈值电压）时输出端给出低电平。 |
| 7 | DIS（放电） | 内接OC门，用于给电容放电。 |
| 8 | V+,VCC（供电） | 提供高电平并给芯片供电。 |
3.封装类型
| 描述 | 温度范围 | 型号 |
|---|---|---|
| 8-PIN引脚塑料小外形（SO）封装 | 0 to +70°C | NE555D |
| 8-PIN引脚塑料双列直插式封装（DIP） | 0 to +70°C | NE555N |
| 8-PIN引脚塑料双列直插式封装（DIP） | -40°C to +85°C | SA555N |
| 8-PIN引脚塑料小外形（SO）封装 | -40°C to +85°C | SA555D |
| 8-PIN引脚密封的陶瓷双列直插式封装（CERDIP） | -55°C to +125°C | SE555CFE |
| 8-PIN引脚塑料双列直插式封装DIP） | -55°C to +125°C | SE555CN |
| 14-PIN引脚塑料双列直插式封装（DIP） | -55°C to +125°C | SE555N |
| 8-PIN引脚密封CERDIP | -55°C to +125°C | SE555FE |
| 14-PIN引脚的陶瓷双列直插式封装（CERDIP） | 0 to +70°C | NE555F |
| 14-PIN引脚的陶瓷双列直插式封装（CERDIP） | -55°C to +125°C | SE555F |
| 14-PIN引脚的陶瓷双列直插式封装（CERDIP） | -55°C to +125°C | SE555CF |

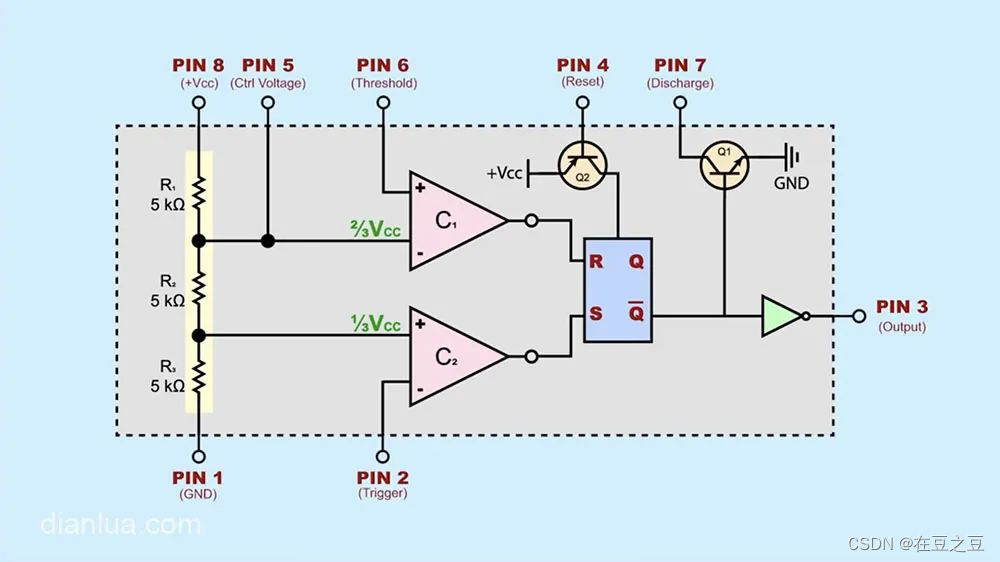

4.内部结构

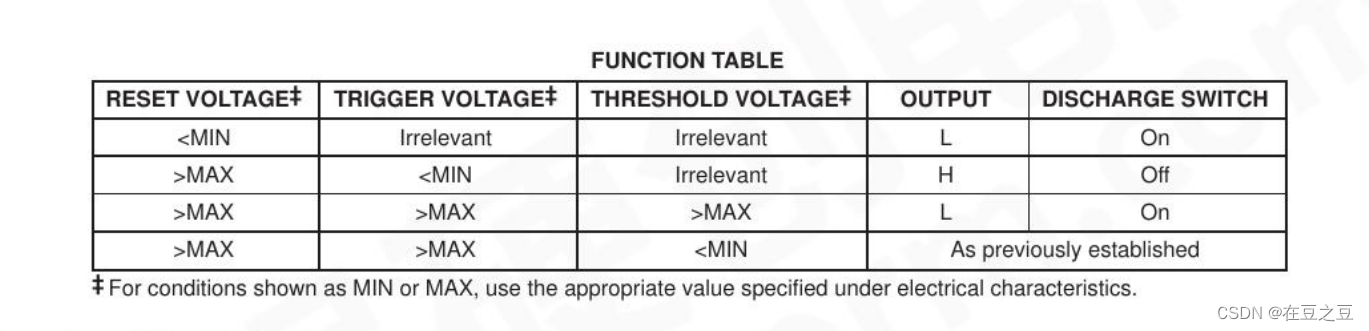

5.真值表
*这是XD555的的真值表，和NE555不一样。大家一定要根据手里的芯片去查原版数据手册。千万不要在某乎上随便搜一个，完全对不上的。
二、使用案例

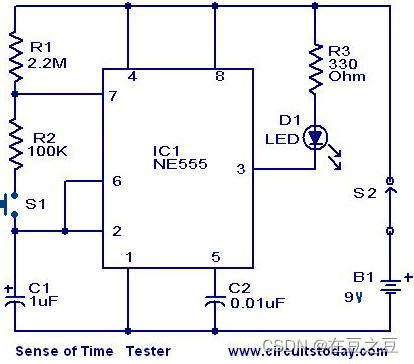

原理
S2 打开时，这个电路开始运行。LED 点亮约 1 秒，每 1.5 秒闪动一次。由于人类的反应时间比这个时间长，你无法通过按按S1来保持它。如果你的时间间隔感很好，能在0.1秒内按住S1，C1的放电停止，然后就可以让LED保持点亮。你可以通过改变R1和R2或C1来改变亮和灭的周期，以满足你的要求。
总结
当你发现你的朋友总是抢到红包的时候，你可以拿出这个，看看他是否用了抢红包外挂......
