SiT9122：220-625MHz高灵活度可编程差分晶振，FPGA时钟伴侣
1、 SiT9122简介
基于传统石英、SAW和泛音谐振技术的传统差分振荡器在稳定度和可靠度上先天不足，SiT9122系列差分晶振采用SiTime模拟CMOS和全硅MEMS技术研发，结合了超高性能和可编程功能的产品，SiT9122频率稳定度达10PPM、相位抖动低于0.6ps，SiTime实现了这两项的结合。
SiT9122支持220-625Mhz之间任意频率，可精确到小数点后六位，确保发挥系统的高性能。
SiT9122同时输出支持 LVDS/LVPECL，经过50000G抗冲击及70G抗振测试，MTBF（平均无故障时间）达10亿小时。SiT9121和SiT9122系列差分振荡器定位于高性能电信、存储和网络应用，如核心和边缘路由器，SATA、SAS、光纤通道主机总线适配器，云存储、服务器、无线基站和10G 以太网交换机等。此外，每款产品都支持业界标准管脚配置，不需修改设计 或布板方式即可替换现有石英差分振荡器。
2、SiT9122产品系列参数
| 振荡器类型 | 差分振荡器 |
| 频率 | 220MHz -625MHz |
| 频率稳定性 (ppm) | ±10、±20、±25、±50 |
| 输出类型 | LVPECL、LVDS |
| 工作温度范围 (℃) | -20 ~ +70，-40 ~ +85 |
| 抖动 | 0.6ps |
| 电源电压 (V) | 2.5 ~ 3.3 |
| 封装尺寸 (mm²) | 3.2 x 2.5、5.0 x 3.2、7.0 x 5.0 |
| 可用性 | 生产中 |

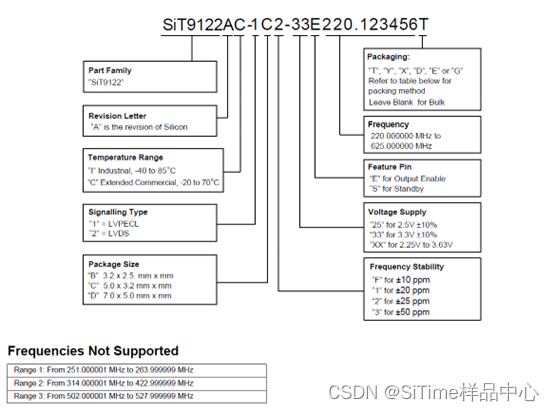

3、SiT9122产品系列型号命名规则
4、SiT9122特点
| 0.6 ps RMS相位抖动 （12 kHz至20 MHz） | 对于最严格的应用（例如10GbE和SONET）具有出色的抖动容限 |
| 卓越的频率稳定性， 低至±10 ppm | 更好的定时裕度，增强系统稳定性和鲁棒性 广泛的可编程性 频率从220到625 MHz LVPECL和LVDS输出信号模式 电源电压为2.5V和3.3V 从±10 PPM到±50 PPM的频率稳定性 定制规格以实现最佳系统性能 在操作范围内轻松提供任何设备规格 |
| 三个行业标准包 | 100%替换石英、SAW和泛音振荡器，无需任何设计变更 极短交付周期 减少库存管理费用 缓解短缺风险 |
5、SiT9122应用
- 1Gb到10Gb以太网
- 光学模块
- PCIe
- FPGA
- SATA/SAS
- 光纤通道
- 系统计时
- 试验和测量
