Trunk中继链路

Trunk中继链路

中继链路的作用 ：

承载多VLAN，它可以传输多个VLAN的信息，并对来自不同VLAN的信息进行标识。

帧标记

帧标记，也叫做VLAN标识，交换机通过它跟踪所有穿越交换矩阵的帧，并通过它确定帧所属的VLAN。

帧标记的作用及方法

帧标记方法的作用是提供交换机间VLAN通信，将帧转发到接入链路之前会拆除ISL或802.1q帧标记，标记只用于中继链路内部。

两种帧标记方法：

ISL交换机间链路：思科专用的标记方法，它使用新的帧头部并在头部信息内包含VLAN信息来标识帧。（由于所占字节较多，用这个方法的就少了。）

802.1q：由IEEE制定的一种标记方法，通过在帧的内部插入802.1q字段来标识帧。

实例操作：

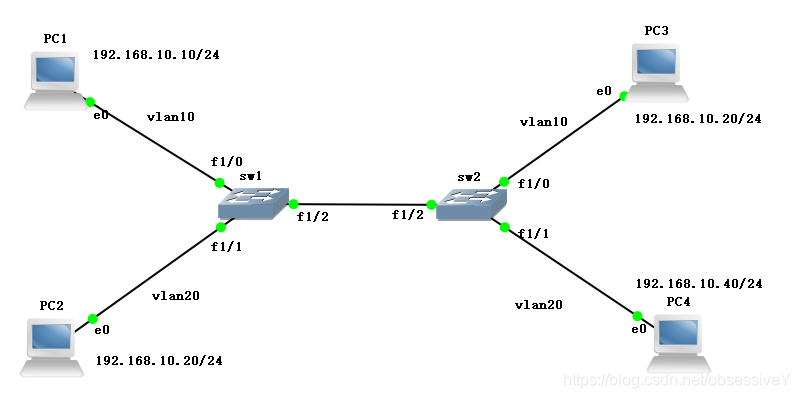

拓扑图：

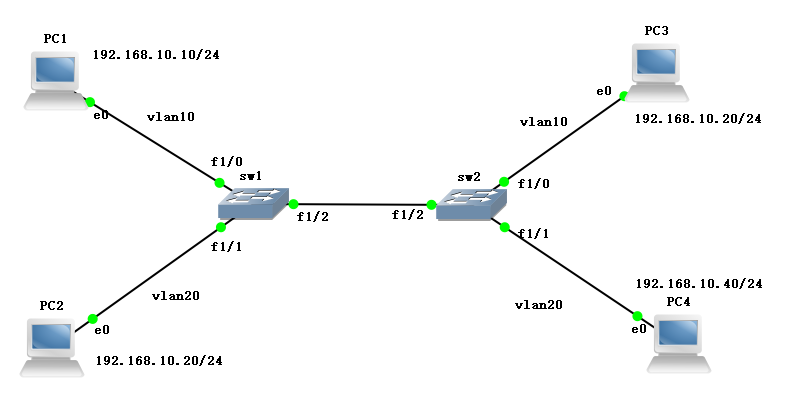

我们将各设备进行连接配置并标记：

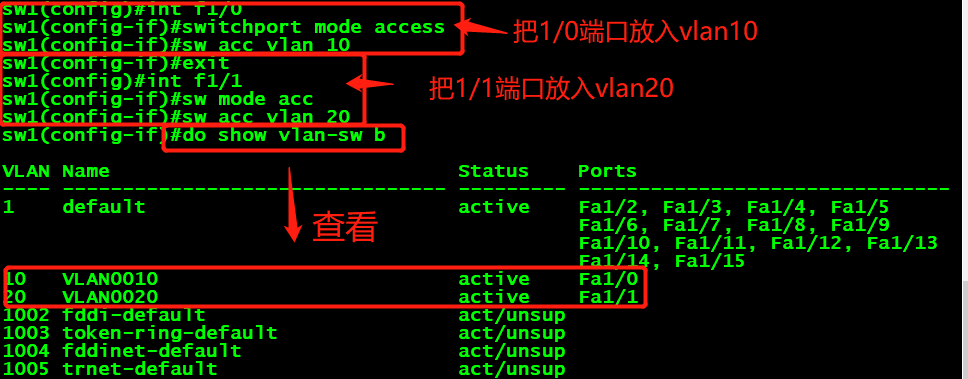

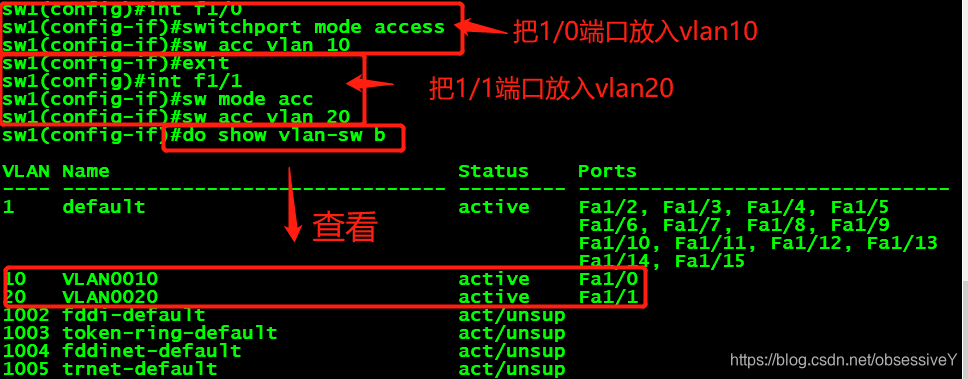

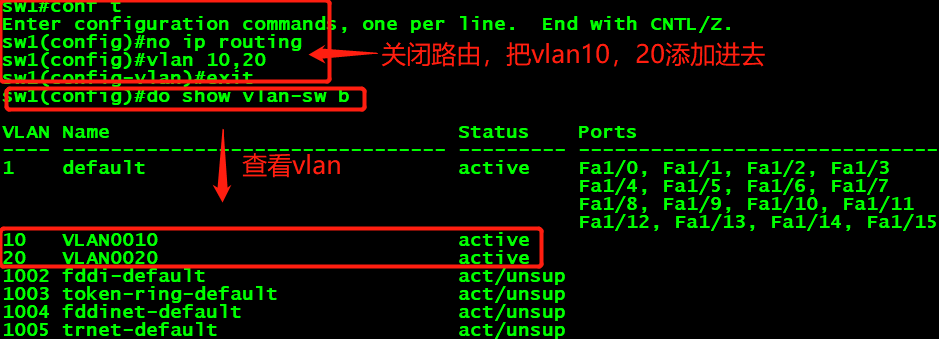

对SW1进行配置：

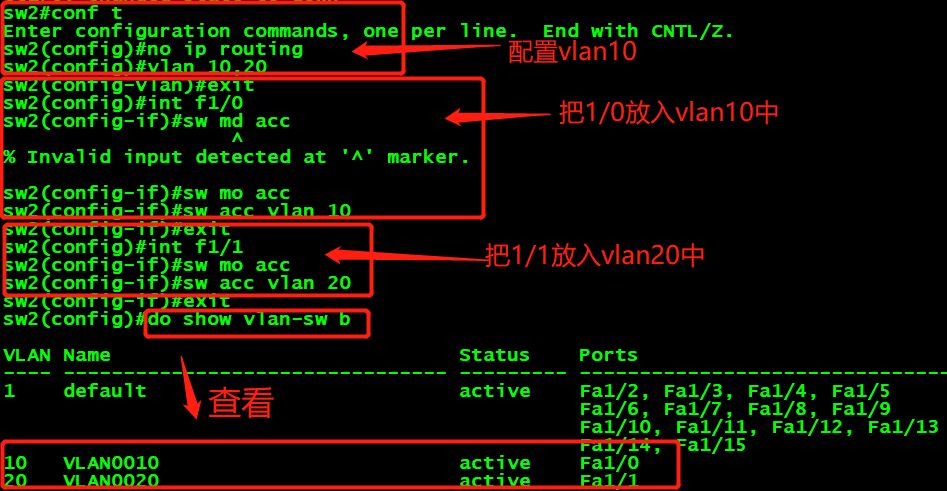

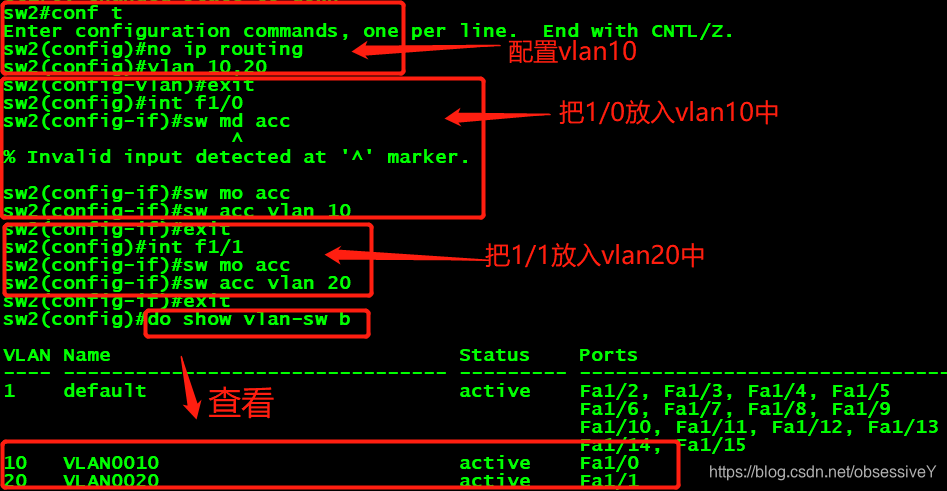

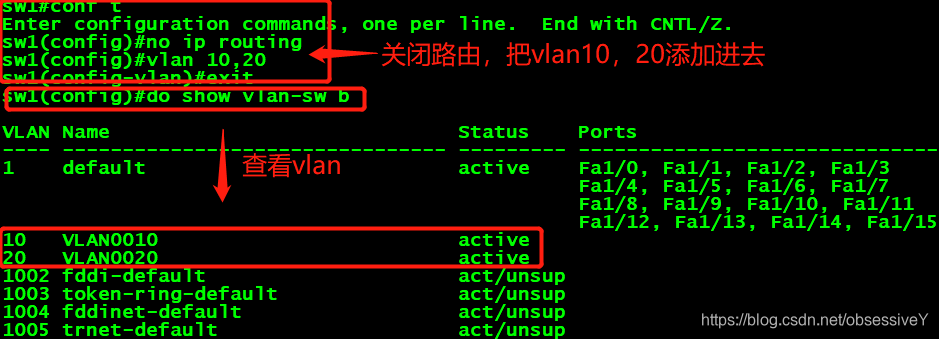

SW2：

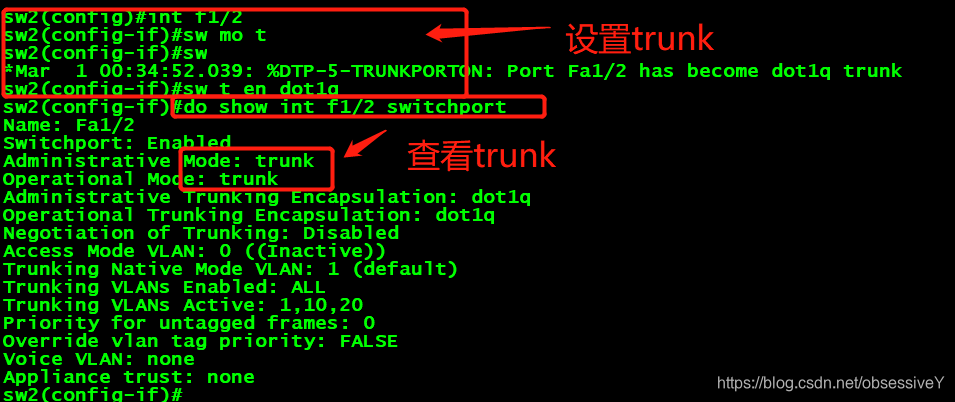

这只中继链路：

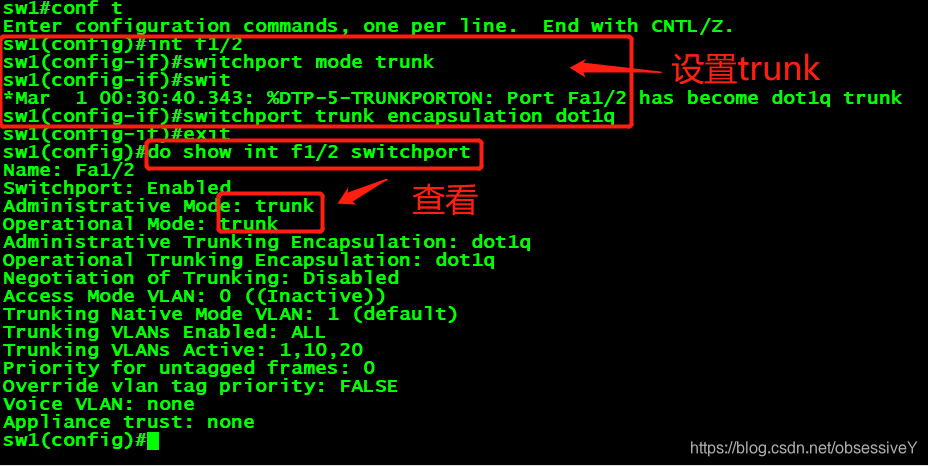

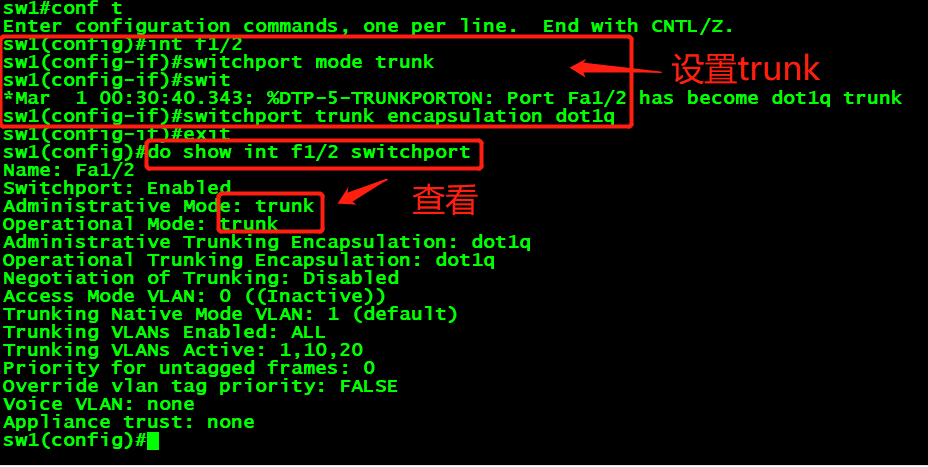

SW1：

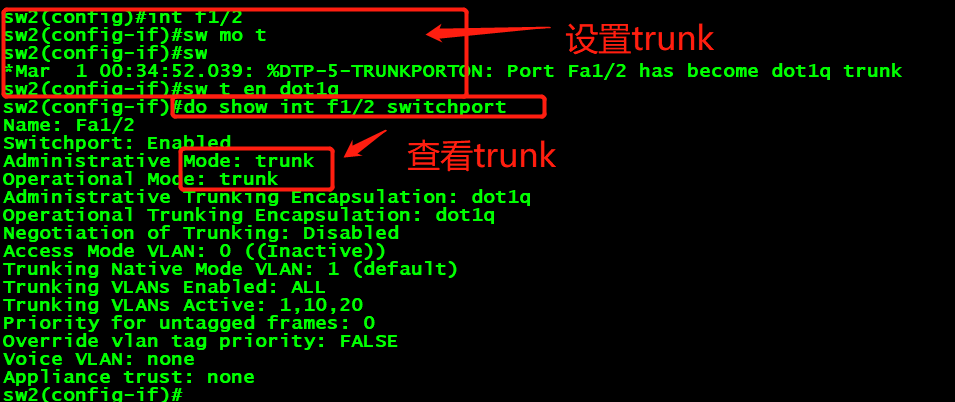

sw2：

设置pc1,pc2,pc3,pc4的IP地址：

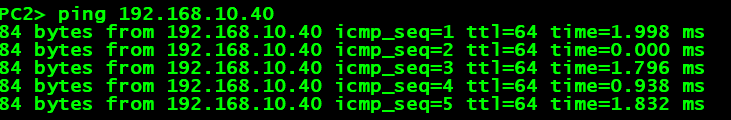

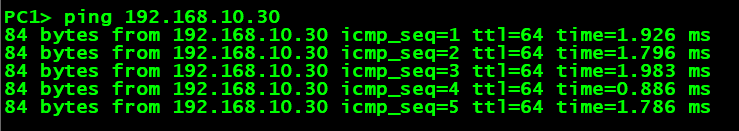

此时，pc1应该和PC3能通，PC2和PC4能通：

总结

实验中的交换机之间的链路我们就称为trunk链路，相当于这条链路是共享的，它可以传输多个vlan的数据，不仅仅只为某一个vlan服务。这样就可以实现vlan10之间 ，vlan20之间的正常通信（即：实现了同一网段，不同vlan之间的互相通讯）
