（Opencv C++）数字图像处理——图像分割压缩

我们从下面三个方面来进行相应的数字图像处理

一、图象噪声估计

二、图象分割

三、图像压缩及解压

一、图象噪声估计

•常见的噪声模型：

•1、高斯噪声；

•2、瑞利噪声；

•3、伽马噪声；

•4、指数分布噪声；

•5、均匀分布噪声；

•6、脉冲噪声；

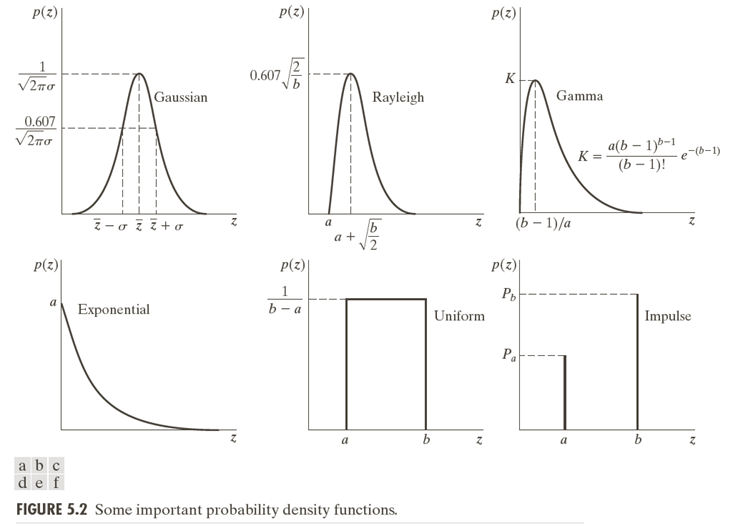

图中噪声分别是：

• •a.高斯噪声分布图；

  •b.瑞利噪声分布图；

  •c.伽马噪声分布图；

  •d.指数噪声分布图；

  •e.均匀噪声分布图；

  •f.脉冲噪声分布图；

• 我们将用到的库函数是：

  CV_EXPORTS_W void blur( InputArray src, OutputArray dst, Size ksize, Point anchor = Point(-1,-1), int borderType = BORDER_DEFAULT );（均值滤波函数）
  CV_EXPORTS_W void GaussianBlur( InputArray src, OutputArray dst, Size ksize,double sigmaX, double sigmaY = 0,int borderType = BORDER_DEFAULT );（高斯滤波函数）
  CV_EXPORTS_W void medianBlur( InputArray src, OutputArray dst, int ksize );（中值滤波函数）
  CV_EXPORTS_W void bilateralFilter( InputArray src, OutputArray dst, int d,double sigmaColor, double sigmaSpace,int borderType = BORDER_DEFAULT );（双边滤波函数）
  CV_EXPORTS_W int getOptimalDFTSize(int vecsize);（得到最佳IDFT变换尺寸函数）
  CV_EXPORTS_W void dft(InputArray src, OutputArray dst, int flags = 0, int nonzeroRows = 0);(dft变换函数)
  CV_EXPORTS void calcHist( const Mat* images, int nimages,const int* channels, InputArray mask,OutputArray hist, int dims, const int* histSize,const float** ranges, bool uniform = true, bool accumulate = false );(计算直方图函数)


  这里我们准备了五种滤波器，分别是均值滤波器，高斯滤波器，中值滤波器，双边滤波器，频域高斯滤波器（主要是滤一些周期噪声）

• 图像噪声的估计流程如下：

• 相应的程序如下：

  /*均值滤波函数*/
  Mat Blurefilterfunction(Mat &img)
  {namedWindow("均值滤波【效果图】", CV_WINDOW_AUTOSIZE);Mat out;blur(img, out,Size(7, 7)); /*这里选用7*7的内核进行均值滤波*/imshow("均值滤波【效果图】", out);return out;
  }
  /*高斯滤波函数*/
  Mat GaussianBlurfilterfunction(Mat &img)
  {namedWindow("高斯滤波【效果图】", CV_WINDOW_AUTOSIZE);Mat out;GaussianBlur(img, out, Size(3, 3),0,0); /*这里选用3*3的内核进行高斯滤波*/imshow("高斯滤波【效果图】", out);return out;
  }
  /*中值滤波函数*/
  Mat MedianBlurfilterfunction(Mat &img)
  {namedWindow("中值滤波【效果图】", CV_WINDOW_AUTOSIZE);Mat out;medianBlur(img, out, 7); imshow("中值滤波【效果图】", out);return out;
  }
  /*双边滤波函数*/
  Mat BilateralBlurfilterfunction(Mat &img)
  {namedWindow("双边滤波【效果图】", CV_WINDOW_AUTOSIZE);Mat out;bilateralFilter(img, out, 25, 25 * 2, 25 / 2);imshow("双边滤波【效果图】", out);return out;
  }
  /*高斯频域低通滤波器*/
  //**************************************
  //频率域滤波——以高斯低通为例
  //**************************************
  Mat gaussianlbrf(Mat scr, float sigma);//高斯低通滤波器函数
  Mat freqfilt(Mat scr, Mat blur);//频率域滤波函数
  Mat FrequencyDomainGaussFiltering(Mat &input)
  {//Mat input = imread("p3-00-01.tif", CV_LOAD_IMAGE_GRAYSCALE);int w = getOptimalDFTSize(input.cols);  //获取进行dtf的最优尺寸int h = getOptimalDFTSize(input.rows); //获取进行dtf的最优尺寸Mat padded;copyMakeBorder(input, padded, 0, h - input.rows, 0, w - input.cols, BORDER_CONSTANT, Scalar::all(0));  //边界填充padded.convertTo(padded, CV_32FC1); //将图像转换为flaot型Mat gaussianKernel = gaussianlbrf(padded, 30);//高斯低通滤波器Mat out = freqfilt(padded, gaussianKernel);//频率域滤波imshow("结果图 sigma=30", out);return out;
  }
  //*****************高斯低通滤波器***********************
  Mat gaussianlbrf(Mat scr, float sigma)
  {Mat gaussianBlur(scr.size(), CV_32FC1); //，CV_32FC1float d0 = 2 * sigma*sigma;//高斯函数参数，越小，频率高斯滤波器越窄，滤除高频成分越多，图像就越平滑for (int i = 0; i < scr.rows; i++){for (int j = 0; j < scr.cols; j++){float d = pow(float(i - scr.rows / 2), 2) + pow(float(j - scr.cols / 2), 2);//分子,计算pow必须为float型gaussianBlur.at(i, j) = expf(-d / d0);//expf为以e为底求幂（必须为float型）}}imshow("高斯低通滤波器", gaussianBlur);return gaussianBlur;
  }
  //*****************频率域滤波*******************
  Mat freqfilt(Mat scr, Mat blur)
  {//***********************DFT*******************Mat plane[] = { scr, Mat::zeros(scr.size() , CV_32FC1) }; //创建通道，存储dft后的实部与虚部（CV_32F，必须为单通道数）Mat complexIm;merge(plane, 2, complexIm);//合并通道 （把两个矩阵合并为一个2通道的Mat类容器）dft(complexIm, complexIm);//进行傅立叶变换，结果保存在自身  //***************中心化********************split(complexIm, plane);//分离通道（数组分离）int cx = plane[0].cols / 2; int cy = plane[0].rows / 2;//以下的操作是移动图像  (零频移到中心)Mat part1_r(plane[0], Rect(0, 0, cx, cy));  //元素坐标表示为(cx,cy)Mat part2_r(plane[0], Rect(cx, 0, cx, cy));Mat part3_r(plane[0], Rect(0, cy, cx, cy));Mat part4_r(plane[0], Rect(cx, cy, cx, cy));Mat temp;part1_r.copyTo(temp);  //左上与右下交换位置(实部)part4_r.copyTo(part1_r);temp.copyTo(part4_r);part2_r.copyTo(temp);  //右上与左下交换位置(实部)part3_r.copyTo(part2_r);temp.copyTo(part3_r);Mat part1_i(plane[1], Rect(0, 0, cx, cy));  //元素坐标(cx,cy)Mat part2_i(plane[1], Rect(cx, 0, cx, cy));Mat part3_i(plane[1], Rect(0, cy, cx, cy));Mat part4_i(plane[1], Rect(cx, cy, cx, cy));part1_i.copyTo(temp);  //左上与右下交换位置(虚部)part4_i.copyTo(part1_i);temp.copyTo(part4_i);part2_i.copyTo(temp);  //右上与左下交换位置(虚部)part3_i.copyTo(part2_i);temp.copyTo(part3_i);//*****************滤波器函数与DFT结果的乘积****************Mat blur_r, blur_i, BLUR;multiply(plane[0], blur, blur_r); //滤波（实部与滤波器模板对应元素相乘）multiply(plane[1], blur, blur_i);//滤波（虚部与滤波器模板对应元素相乘）Mat plane1[] = { blur_r, blur_i };merge(plane1, 2, BLUR);//实部与虚部合并//*********************得到原图频谱图***********************************magnitude(plane[0], plane[1], plane[0]);//获取幅度图像，0通道为实部通道，1为虚部，因为二维傅立叶变换结果是复数  plane[0] += Scalar::all(1);  //傅立叶变o换后的图片不好分析，进行对数处理，结果比较好看 log(plane[0], plane[0]);    // float型的灰度空间为[0，1])normalize(plane[0], plane[0], 1, 0, CV_MINMAX);  //归一化便于显示imshow("原图像频谱图", plane[0]);idft(BLUR, BLUR);	//idft结果也为复数split(BLUR, plane);//分离通道，主要获取通道magnitude(plane[0], plane[1], plane[0]);  //求幅值(模)normalize(plane[0], plane[0], 1, 0, CV_MINMAX);  //归一化便于显示return plane[0];//返回参数
  }/*绘制直方图函数*/
  void Drawing_one_dimensionalhistogram(Mat &img)
  {/*输入图像转化为灰度图像*///cvtColor(img, img, CV_BGR2GRAY);/*定义变量*/MatND dstHist;int dims = 1;float hranges[] = { 0,255 };const float *ranges[] = { hranges };   /*这里需要为const类型*/int size = 256;int channels = 0;/*计算图像的直方图*/calcHist(&img, 1, &channels, Mat(), dstHist, dims, &size, ranges);int scale = 1;Mat dstImage(size * scale, size, CV_8U, Scalar(0));/*获取最大值和最小值*/double minValue = 0;double maxValue = 0;minMaxLoc(dstHist, &minValue, &maxValue, 0, 0);/*绘制出直方图*/int hpt = saturate_cast(0.9 * size);for (int i = 0; i < 256; i++){float binValue = dstHist.at(i);int realValue = saturate_cast(binValue * hpt / maxValue);rectangle(dstImage, Point(i*scale, size - 1), Point((i + 1)*scale - 1, size - realValue), Scalar(255));}imshow("图像的一维直方图", dstImage);
  }

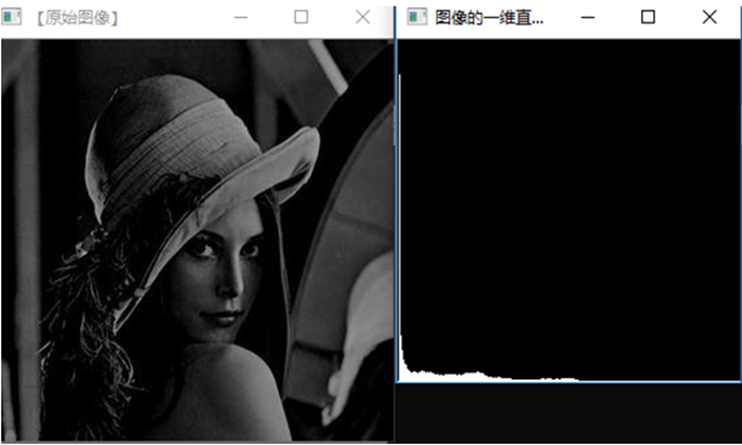

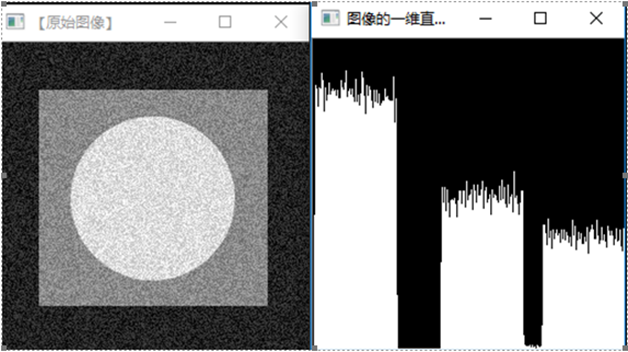

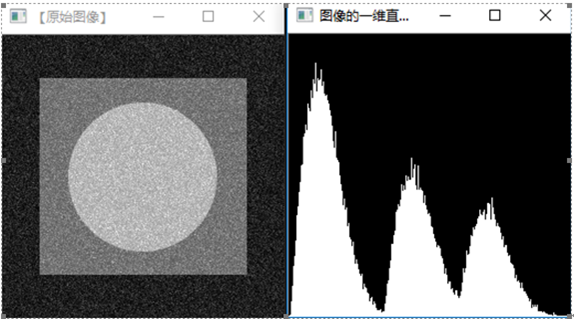

  例如下列图片的直方图：

•

•

•

• 从上到下分别为瑞利噪声（周期噪声），高斯噪声，均匀噪声（周期噪声）

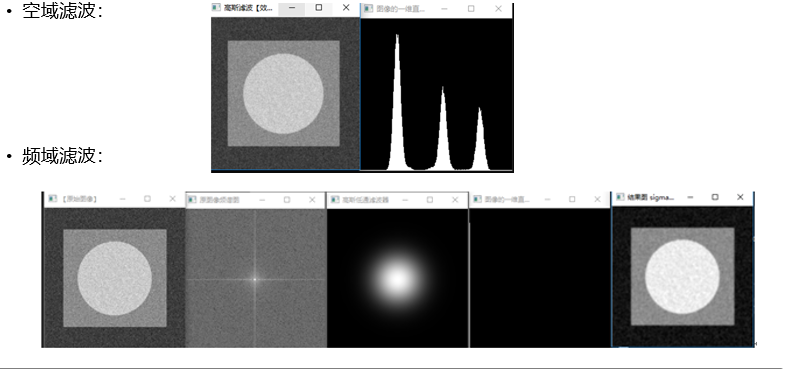

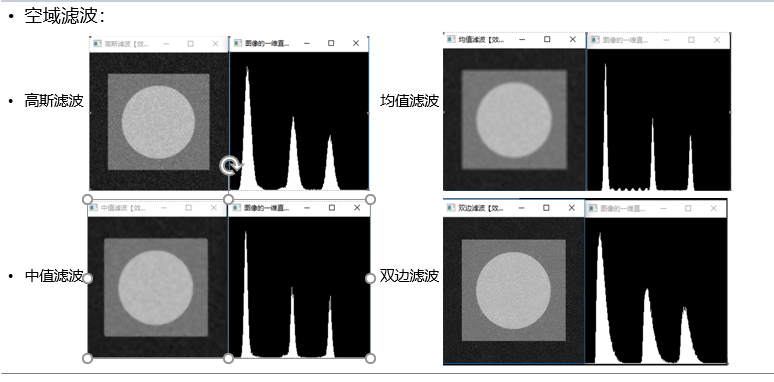

• 首先我们先对瑞利噪声在空域滤波，效果图如下：

•

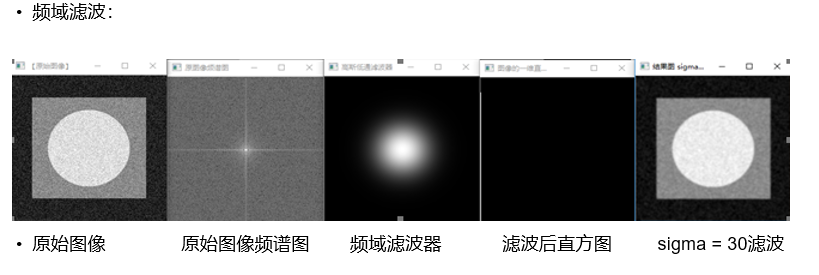

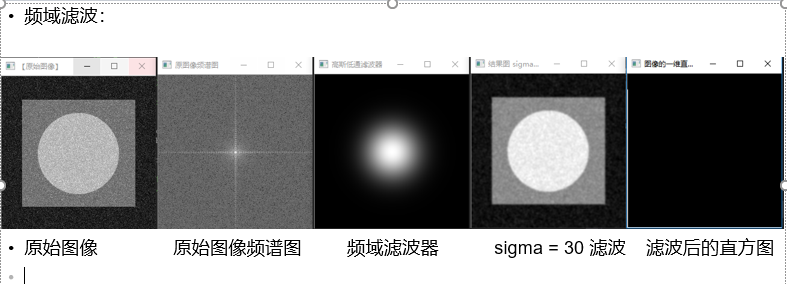

• 频域滤波，效果图如下：

•

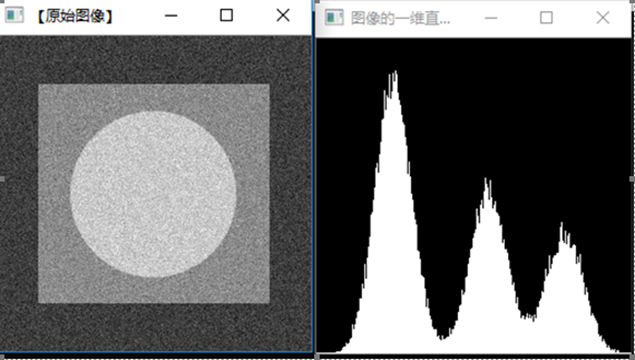

• 对于高斯噪声，我们只需要对其高斯滤波即可，但是这里需要进行相应的参数调节，效果图如下：

•

• 最后一个均匀噪声，也属于周期噪声的一种，这里我们需要对其在频域滤波，效果图如下：

•

• 二、图象分割

• 大津分割流程图：

•

• 我们使用到的库函数为：

  CV_EXPORTS_W double threshold( InputArray src, OutputArray dst,double thresh, double maxval, int type );（阀值化函数）


  相应的程序如下：

  /*计算大津分割的阈值*/
  int OtsuAlgThreshold(const Mat image)
  {if (image.channels() != 1){cout << "Please input Gray-image!" << endl;return 0;}int T = 0; //Otsu算法阈值double varValue = 0; //类间方差中间值保存double w0 = 0; //前景像素点数所占比例double w1 = 0; //背景像素点数所占比例double u0 = 0; //前景平均灰度double u1 = 0; //背景平均灰度double Histogram[256] = { 0 }; //灰度直方图，下标是灰度值，保存内容是灰度值对应的像素点总数int Histogram1[256] = { 0 };uchar *data = image.data;double totalNum = image.rows*image.cols; //像素总数//计算灰度直方图分布，Histogram数组下标是灰度值，保存内容是灰度值对应像素点数for (int i = 0; i < image.rows; i++)   //为表述清晰，并没有把rows和cols单独提出来{for (int j = 0; j < image.cols; j++){Histogram[data[i*image.step + j]]++;Histogram1[data[i*image.step + j]]++;}}//***********画出图像直方图********************************Mat image1(255, 255, CV_8UC3);for (int i = 0; i < 255; i++){Histogram1[i] = Histogram1[i] % 200;line(image1, Point(i, 235), Point(i, 235 - Histogram1[i]), Scalar(255, 0, 0), 1, 8, 0);if (i % 50 == 0){char ch[255];sprintf_s(ch, "%d", i);string str = ch;putText(image1, str, Point(i, 250), 1, 1, Scalar(0, 0, 255));}}//***********画出图像直方图********************************for (int i = 0; i < 255; i++){//每次遍历之前初始化各变量w1 = 0;	u1 = 0;	w0 = 0;u0 = 0;//***********背景各分量值计算**************************for (int j = 0; j <= i; j++) //背景部分各值计算{w1 += Histogram[j];  //背景部分像素点总数u1 += j * Histogram[j]; //背景部分像素总灰度和}if (w1 == 0) //背景部分像素点数为0时退出{break;}u1 = u1 / w1; //背景像素平均灰度w1 = w1 / totalNum; // 背景部分像素点数所占比例//***********背景各分量值计算**************************//***********前景各分量值计算**************************for (int k = i + 1; k < 255; k++){w0 += Histogram[k];  //前景部分像素点总数u0 += k * Histogram[k]; //前景部分像素总灰度和}if (w0 == 0) //前景部分像素点数为0时退出{break;}u0 = u0 / w0; //前景像素平均灰度w0 = w0 / totalNum; // 前景部分像素点数所占比例//***********前景各分量值计算**************************//***********类间方差计算******************************double varValueI = w0 * w1*(u1 - u0)*(u1 - u0); //当前类间方差计算if (varValue < varValueI){varValue = varValueI;T = i;}}//画出以T为阈值的分割线line(image1, Point(T, 235), Point(T, 0), Scalar(0, 0, 255), 2, 8);imshow("直方图", image1);return T;
  }//***************Otsu算法通过求类间方差极大值求自适应阈值*****************
  Mat Otsusegmentation(Mat &img)
  {cvtColor(img, img, CV_RGB2GRAY);Mat imageOutput;Mat imageOtsu;int thresholdValue = OtsuAlgThreshold(img);cout << "类间方差为： " << thresholdValue << endl;threshold(img, imageOutput, thresholdValue, 255, CV_THRESH_BINARY);threshold(img, imageOtsu, 0, 255, CV_THRESH_OTSU); //Opencv Otsu算法;imshow("大津分割【效果图】", imageOutput);imshow("Opencv Otsu【效果图】", imageOtsu);return imageOutput;
  }

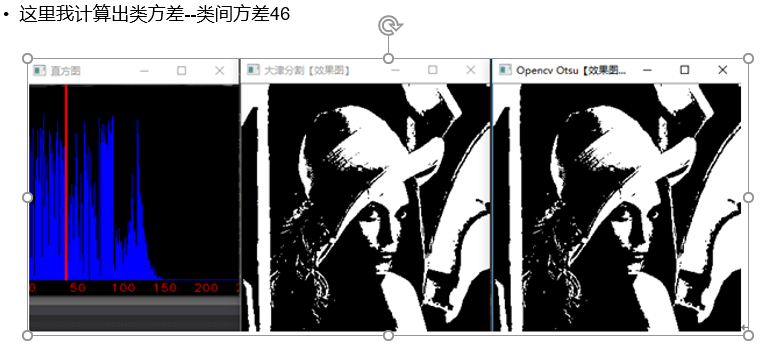

  首先我们先计算一张图片的阈值，得到其最小类方差：

•

• 然后进行相应的阈值值化操作：

•

• 图像分割还有一种称为交互式分割，这里我们直接使用库函数：

  CV_EXPORTS_W void grabCut( InputArray img, InputOutputArray mask, Rect rect， InputOutputArray bgdModel, InputOutputArray fgdModel,  int iterCount, int mode = GC_EVAL );
  img:待分割的源图像，必须是8位3通道（CV_8UC3）图像，在处理的过程中不会被修改； 　　
  mask：掩码图像，大小和原图像一致。可以有如下几种取值： GC_BGD（=0），背景； GC_FGD（=1），前景； GC_PR_BGD（=2），可能的背景； GC_PR_FGD（=3），可能的前景。
  rect:用于限定需要进行分割的图像范围，只有该矩形窗口内的图像部分才被处理；bgdModel:背景模型，如果为null，函数内部会自动创建一个bgdModel；fgdModel:前景模型，如果为null，函数内部会自动创建一个fgdModel；iterCount:迭代次数，必须大于0；
  mode:用于指示grabCut函数进行什么操作。可以有如下几种选择： GC_INIT_WITH_RECT（=0），用矩形窗初始化GrabCut； GC_INIT_WITH_MASK（=1），用掩码图像初始化GrabCut； GC_EVAL（=2），执行分割。


  代码如下：

  /*grath_cut*/
  void grathcutfunctiong(Mat &img)
  {Mat bgModel, fgModel, mask;Rect rect;rect.x = 50;rect.y = 45;rect.width = img.cols - (rect.x << 1);rect.height = img.rows - (rect.y << 1);rectangle(img, rect, Scalar(0, 0, 255), 3, 8, 0);//用矩形画矩形窗  //循环执行3次，这个可以自己设置grabCut(img, mask, rect, bgModel, fgModel, 3, GC_INIT_WITH_RECT);compare(mask, GC_PR_FGD, mask, CMP_EQ);Mat foreground(img.size(), CV_8UC3, Scalar(255, 255, 255));img.copyTo(foreground, mask);imshow("foreground", foreground);
  }

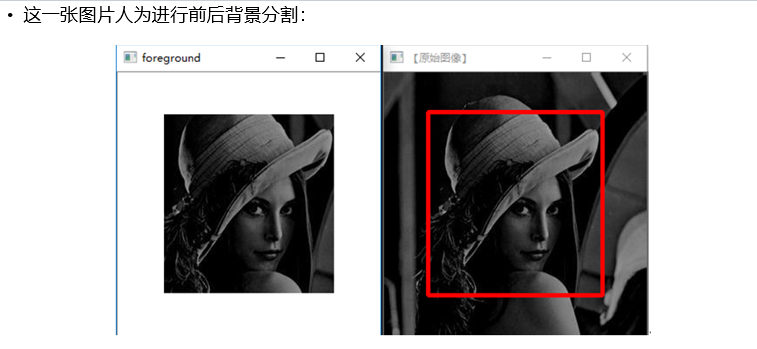

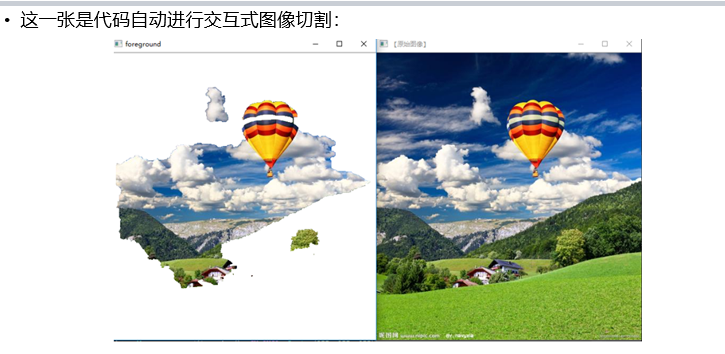

  相应的效果图如下：

•

•

• 这里再附一个分水岭算法的代码，有兴趣的可以试一试：

  Mat g_maskImage, g_scrImage;
  Point prevPt(-1, -1);
  static void ShowHelpText();
  static void on_Mouse(int event, int x, int y, int flags, void*);
  /*分水岭算法*/
  void Watershedfunction(Mat &g_scrImage)
  {/*初始化掩膜和灰度图*/Mat scrImage, grayImage;grayImage.copyTo(scrImage);cvtColor(g_scrImage, g_maskImage, COLOR_BGR2GRAY);cvtColor(g_maskImage, grayImage, COLOR_GRAY2BGR);g_maskImage = Scalar::all(0);/*设置鼠标回调函数*/setMouseCallback(WINDOW_NAME, on_Mouse, 0);/*轮询按键，进行处理*/while (1){/*获取键值*/int c = waitKey(0);/*若按键值为ESC时，退出*/if ((char)c == 27){break;}/*若按键值为2时，恢复原图*/if ((char)c == '2'){g_maskImage = Scalar::all(0);scrImage.copyTo(g_scrImage);imshow("image",g_scrImage);}/*若按键值为1或者空格，则进行处理*/if ((char)c == '1' || (char)c == ' '){/*定义一些参数*/int i, j, compCount = 0;vector> contours;vector hierarchy;/*寻找轮廓*/findContours(g_maskImage, contours, hierarchy, CV_RETR_CCOMP, CV_CHAIN_APPROX_SIMPLE);/*轮廓为空时的处理*/if (contours.empty())continue;/*复制掩膜*/Mat maskImage(g_maskImage.size(), CV_32S);maskImage = Scalar::all(0);/*循环绘制出轮廓*/for (int index = 0; index > 0; index = hierarchy[index][0], compCount++)drawContours(maskImage, contours, index, Scalar::all(compCount + 1), -1, 8, hierarchy, INT_FAST16_MAX);/*compCount为0时的处理*/if (compCount == 0)continue;/*生成随机颜色*/vector colorTab;for (i = 0; i < compCount; i++){int b = theRNG().uniform(0, 255);int g = theRNG().uniform(0, 255);int r = theRNG().uniform(0, 255);colorTab.push_back(Vec3b((uchar)b, (uchar)g, (uchar)r));}/*计算处理时间并输出到窗口中*/double dTime = (double)getTickCount();watershed(scrImage, maskImage);dTime = (double)getTickCount() - dTime;printf("\t处理时间 = %gms\n",dTime*1000./getTickFrequency());/*双层循环，将分水岭图像遍历存入watershedImage中*/Mat watershedImage(maskImage.size(), CV_8UC3);for(i=0;i(i, j);if (index == -1)watershedImage.at(i, j) = Vec3b(255, 255, 255);else if (index <= 0 || index > compCount)watershedImage.at(i, j) = Vec3b(0, 0, 0);elsewatershedImage.at(i, j) = colorTab[index - 1];}watershedImage = watershedImage * 0.5 + grayImage * 0.5;imshow("watershed transform",watershedImage);}}
  }
  static void on_Mouse(int event, int x, int y, int flags, void *)
  {/*处理鼠标不在窗口中的情况*/if (x < 0 || x >= g_scrImage.cols || y < 0 || y >= g_maskImage.rows)return;/*数理鼠标左键相关信息*/if (event == EVENT_LBUTTONUP || !(flags & EVENT_FLAG_LBUTTON))prevPt = Point(-1, -1);else if (event == EVENT_LBUTTONDOWN)prevPt = Point(x, y);/*鼠标左键按下并移动，绘制出白色线条*/else if (event == EVENT_MOUSEMOVE && (flags & EVENT_FLAG_LBUTTON)){Point pt(x, y);if (prevPt.x < 0)prevPt = pt;line(g_maskImage, prevPt, pt, Scalar::all(255), 5, 8, 0);line(g_scrImage, prevPt, pt, Scalar::all(255), 5, 8, 0);prevPt = pt;imshow(WINDOW_NAME,g_scrImage);}
  }


  三、图像压缩及解压

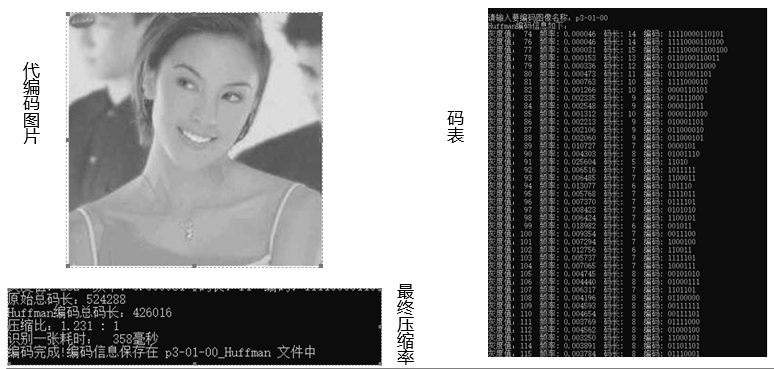

• （1）、霍夫曼编码压缩图片：

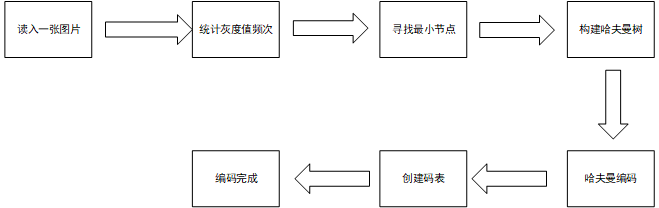

• 其流程图如下：

•

• 代码如下：

• /*哈夫曼编码*/
  //几个全局变量，存放读入图像的位图数据、宽、高、颜色表及每像素所占位数(比特)
  //此处定义全局变量主要为了后面的图像数据访问及图像存储作准备
  unsigned char *pBmpBuf;//读入图像数据的指针
  int bmpWidth;//图像的宽
  int bmpHeight;//图像的高
  int imgSpace;//图像所需空间
  RGBQUAD *pColorTable;//颜色表指针
  int biBitCount;//图像类型
  char str[100];//文件名称
  int Num[300];//各灰度值出现的次数
  float Feq[300];//各灰度值出现的频率
  unsigned char *lpBuf;//指向图像像素的指针
  unsigned char *m_pDib;//存放打开文件的DIB
  int NodeNum;	//Huffman树总节点个数
  int NodeStart;	//Huffman树起始节点
  struct Node
  {		//Huffman树节点int color;		//记录叶子节点的灰度值（非叶子节点为 -1）int lson, rson;	//节点的左右儿子（若没有则为 -1）int num;		//节点的数值（编码依据）int mark;		//记录节点是否被用过(用过为1，没用过为0)
  }node[600];
  char CodeStr[300][300];	//记录编码值
  int CodeLen[300];		//编码长度
  bool ImgInf[8000000];	//图像信息
  int InfLen;				//图像信息长度
  /***********************************************************************
  * 函数名称：
  * readBmp()
  *
  *函数参数：
  *  char *bmpName -文件名字及路径
  *
  *返回值：
  *   0为失败,1为成功
  *
  *说明：给定一个图像文件名及其路径，读图像的位图数据、宽、高、颜色表及每像素
  *      位数等数据进内存,存放在相应的全局变量中
  ***********************************************************************/
  bool readBmp(char *bmpName)
  {//二进制读方式打开指定的图像文件FILE *fp = fopen(bmpName, "rb");if (fp == 0){printf("未找到指定文件！\n");return 0;}//跳过位图文件头结构BITMAPFILEHEADERfseek(fp, sizeof(BITMAPFILEHEADER), 0);//定义位图信息头结构变量，读取位图信息头进内存，存放在变量head中BITMAPINFOHEADER head;fread(&head, sizeof(BITMAPINFOHEADER), 1, fp);//获取图像宽、高、每像素所占位数等信息bmpWidth = head.biWidth;bmpHeight = head.biHeight;biBitCount = head.biBitCount;//定义变量，计算图像每行像素所占的字节数（必须是4的倍数）int lineByte = (bmpWidth * biBitCount / 8 + 3) / 4 * 4;//灰度图像有颜色表，且颜色表表项为256if (biBitCount == 8){//申请颜色表所需要的空间，读颜色表进内存pColorTable = new RGBQUAD[256];fread(pColorTable, sizeof(RGBQUAD), 256, fp);}//申请位图数据所需要的空间，读位图数据进内存pBmpBuf = new unsigned char[lineByte * bmpHeight];fread(pBmpBuf, 1, lineByte * bmpHeight, fp);//关闭文件fclose(fp);return 1;
  }
  /***********************************************************************
  保存信息
  ***********************************************************************/
  //二进制转十进制
  int Change2to10(int pos)
  {int i, j, two = 1;j = 0;for (i = pos + 7; i >= pos; i--) {j += two * ImgInf[i];two *= 2;}return j;
  }
  //保存Huffman编码树
  int saveInfo(char *writePath, int lineByte)
  {int i, j ;FILE *fout;fout = fopen(writePath, "w");fprintf(fout, "%d %d %d\n", NodeStart, NodeNum, InfLen);//输出起始节点、节点总数、图像所占空间for (i = 0; i < NodeNum; i++) {		//输出Huffman树fprintf(fout, "%d %d %d\n", node[i].color, node[i].lson, node[i].rson);}fclose(fout);return 0;
  }
  //保存文件
  bool saveBmp(char *bmpName, unsigned char *imgBuf, int width, int height,int biBitCount, RGBQUAD *pColorTable)
  {//如果位图数据指针为0,则没有数据传入,函数返回if (!imgBuf)return 0;//颜色表大小,以字节为单位,灰度图像颜色表为1024字节,彩色图像颜色表大小为0int colorTablesize = 0;if (biBitCount == 8)colorTablesize = 1024;//待存储图像数据每行字节数为4的倍数int lineByte = (width * biBitCount / 8 + 3) / 4 * 4;//以二进制写的方式打开文件FILE *fp = fopen(bmpName, "wb");if (fp == 0) return 0;//申请位图文件头结构变量，填写文件头信息BITMAPFILEHEADER fileHead;fileHead.bfType = 0x4D42;//bmp类型//bfSize是图像文件4个组成部分之和fileHead.bfSize = sizeof(BITMAPFILEHEADER) + sizeof(BITMAPINFOHEADER) + colorTablesize + lineByte * height;fileHead.bfReserved1 = 0;fileHead.bfReserved2 = 0;//bfOffBits是图像文件前三个部分所需空间之和fileHead.bfOffBits = 54 + colorTablesize;//写文件头进文件fwrite(&fileHead, sizeof(BITMAPFILEHEADER), 1, fp);//申请位图信息头结构变量，填写信息头信息BITMAPINFOHEADER head;head.biBitCount = biBitCount;head.biClrImportant = 0;head.biClrUsed = 0;head.biCompression = 0;head.biHeight = height;head.biPlanes = 1;head.biSize = 40;head.biSizeImage = lineByte * height;head.biWidth = width;head.biXPelsPerMeter = 0;head.biYPelsPerMeter = 0;//写位图信息头进内存fwrite(&head, sizeof(BITMAPINFOHEADER), 1, fp);//如果灰度图像,有颜色表,写入文件 if (biBitCount == 8)fwrite(pColorTable, sizeof(RGBQUAD), 256, fp);//写位图数据进文件fwrite(imgBuf, InfLen / 8, 1, fp);//关闭文件fclose(fp);return 1;
  }
  /*********************
  Huffman编码图像解码
  *********************/
  //读入编码图像
  bool readHuffman(char *Name)
  {int i;char NameStr[100];//读取Huffman编码信息和编码树strcpy(NameStr, Name);strcat(NameStr, ".bpt");FILE *fin = fopen(NameStr, "r");if (fin == 0) {printf("未找到指定文件！\n");return 0;}fscanf(fin, "%d %d %d", &NodeStart, &NodeNum, &InfLen);//printf("%d %d %d\n",NodeStart,NodeNum,InfLen);for (i = 0; i < NodeNum; i++){fscanf(fin, "%d %d %d", &node[i].color, &node[i].lson, &node[i].rson);}//二进制读方式打开指定的图像文件strcpy(NameStr, Name);strcat(NameStr, ".bhd");FILE *fp = fopen(NameStr, "rb");if (fp == 0){printf("未找到指定文件！\n");return 0;}//跳过位图文件头结构BITMAPFILEHEADERfseek(fp, sizeof(BITMAPFILEHEADER), 0);//定义位图信息头结构变量，读取位图信息头进内存，存放在变量head中BITMAPINFOHEADER head;fread(&head, sizeof(BITMAPINFOHEADER), 1, fp);//获取图像宽、高、每像素所占位数等信息bmpWidth = head.biWidth;bmpHeight = head.biHeight;biBitCount = head.biBitCount;//定义变量，计算图像每行像素所占的字节数（必须是4的倍数）int lineByte = (bmpWidth * biBitCount / 8 + 3) / 4 * 4;//灰度图像有颜色表，且颜色表表项为256if (biBitCount == 8) {//申请颜色表所需要的空间，读颜色表进内存pColorTable = new RGBQUAD[256];fread(pColorTable, sizeof(RGBQUAD), 256, fp);}//申请位图数据所需要的空间，读位图数据进内存pBmpBuf = new unsigned char[lineByte * bmpHeight];fread(pBmpBuf, 1, InfLen / 8, fp);//关闭文件fclose(fp);return 1;
  }
  void HuffmanDecode()
  {//获取编码信息int i, j, tmp;int lineByte = (bmpWidth * biBitCount / 8 + 3) / 4 * 4;for (i = 0; i < InfLen / 8; i++){j = i * 8 + 7;tmp = *(pBmpBuf + i);while (tmp > 0){ImgInf[j] = tmp % 2;tmp /= 2;j--;}}//解码int p = NodeStart;	//遍历指针位置j = 0;i = 0;do{if (node[p].color >= 0){*(pBmpBuf + j) = node[p].color;j++;p = NodeStart;}if (ImgInf[i] == 1)p = node[p].lson;else if (ImgInf[i] == 0)p = node[p].rson;i++;} while (i <= InfLen);
  }
  /*********************
  Huffman编码
  *********************/
  //Huffman编码初始化
  void HuffmanCodeInit()
  {int i;for (i = 0; i < 256; i++)//灰度值记录清零Num[i] = 0;//初始化哈夫曼树for (i = 0; i < 600; i++){node[i].color = -1;node[i].lson = node[i].rson = -1;node[i].num = -1;node[i].mark = 0;}NodeNum = 0;
  }
  //深搜遍历Huffman树获取编码值
  char CodeTmp[300];
  void dfs(int pos, int len)
  {//遍历左儿子if (node[pos].lson != -1){CodeTmp[len] = '1';dfs(node[pos].lson, len + 1);}else{if (node[pos].color != -1){CodeLen[node[pos].color] = len;CodeTmp[len] = '\0';strcpy(CodeStr[node[pos].color], CodeTmp);}}//遍历右儿子if (node[pos].lson != -1){CodeTmp[len] = '0';dfs(node[pos].rson, len + 1);}else {if (node[pos].color != -1){CodeLen[node[pos].color] = len;CodeTmp[len] = '\0';strcpy(CodeStr[node[pos].color], CodeTmp);}}
  }
  //寻找值最小的节点
  int MinNode()
  {int i, j = -1;for (i = 0; i < NodeNum; i++)if (!node[i].mark)if (j == -1 || node[i].num < node[j].num)j = i;if (j != -1){NodeStart = j;node[j].mark = 1;}return j;
  }
  //编码主函数
  void HuffmanCode()
  {int i, j, k, a, b;for (i = 0; i < 256; i++){//创建初始节点Feq[i] = (float)Num[i] / (float)(bmpHeight * bmpWidth);//计算灰度值频率if (Num[i] > 0){node[NodeNum].color = i;node[NodeNum].num = Num[i];node[NodeNum].lson = node[NodeNum].rson = -1;	//叶子节点无左右儿子NodeNum++;}}while (1){	//找到两个值最小的节点，合并成为新的节点a = MinNode();if (a == -1)break;b = MinNode();if (b == -1)break;//构建新节点node[NodeNum].color = -1;node[NodeNum].num = node[a].num + node[b].num;node[NodeNum].lson = a;node[NodeNum].rson = b;NodeNum++;}//根据建好的Huffman树编码(深搜实现)dfs(NodeStart, 0);//屏幕输出编码int sum = 0;printf("Huffman编码信息如下：\n");for (i = 0; i < 256; i++)if (Num[i] > 0){sum += CodeLen[i] * Num[i];printf("灰度值：%3d  频率: %f  码长: %2d  编码: %s\n",i,Feq[i],CodeLen[i],CodeStr[i]);}printf("原始总码长：%d\n",bmpWidth * bmpHeight * 8);printf("Huffman编码总码长：%d\n",sum);printf("压缩比：%.3f : 1\n",(float)(bmpWidth * bmpHeight * 8) / (float)sum);for (i = 0; i < 256; i++)if (Num[i] > 0){sum += CodeLen[i] * Num[i];}//记录图像信息InfLen = 0;int lineByte = (bmpWidth * biBitCount / 8 + 3) / 4 * 4;for (i = 0; i < bmpHeight; i++)for (j = 0; j < bmpWidth; j++){lpBuf = (unsigned char *)pBmpBuf + lineByte * i + j;for (k = 0; k < CodeLen[*(lpBuf)]; k++){ImgInf[InfLen++] = (int)(CodeStr[*(lpBuf)][k] - '0');}}//再编码数据j = 0;for (i = 0; i < InfLen;){*(pBmpBuf + j) = Change2to10(i);i += 8;j++;}
  }
  /******************************
  主函数
  ******************************/
  void Huffmanfunction()
  {int ord;//命令 char c;int i, j;clock_t start, finish;int total_time;//	CString str;while (1){printf("本程序提供以下功能\n\n\t1.256色灰度BMP图像Huffman编码\n\t2.Huffman编码BMP文件解码\n\t3.退出\n\n请选择需要执行的命令:");scanf("%d%c", &ord, &c);if (ord == 1){printf("\n---256色灰度BMP图像Huffman编码---\n");printf("\n请输入要编码图像名称：");scanf("%s", str);//读入指定BMP文件进内存char readPath[100];strcpy(readPath, str);strcat(readPath, ".bmp");if (readBmp(readPath)){int lineByte = (bmpWidth * biBitCount / 8 + 3) / 4 * 4;if (biBitCount == 8){//编码初始化HuffmanCodeInit();//计算每个灰度值出现的次数 for (i = 0; i < bmpHeight; i++)for (j = 0; j < bmpWidth; j++){lpBuf = (unsigned char *)pBmpBuf + lineByte * i + j;Num[*(lpBuf)] += 1;}//调用编码start = clock();HuffmanCode();finish = clock();total_time = (finish - start);printf("识别一张耗时：　%d毫秒", total_time);//将图像数据存盘char writePath[100];//保存编码后的bmpstrcpy(writePath, str);strcat(writePath, "_Huffman.bhd");saveBmp(writePath, pBmpBuf, bmpWidth, bmpHeight, biBitCount, pColorTable);//保存Huffman编码信息和编码树strcpy(writePath, str);strcat(writePath, "_Huffman.bpt");saveInfo(writePath, lineByte);printf("\n编码完成!编码信息保存在 %s_Huffman 文件中\n\n", str);}else{printf("本程序只支持256色BMP编码！\n");}//清除缓冲区，pBmpBuf和pColorTable是全局变量，在文件读入时申请的空间delete[]pBmpBuf;if (biBitCount == 8)delete[]pColorTable;}printf("\n-----------------------------------------------\n\n\n");}else if (ord == 2){printf("\n---Huffman编码BMP文件解码---\n");printf("\n请输入要解码文件名称：");scanf("%s", str);//编码解码初始化HuffmanCodeInit();if (readHuffman(str)){	//读取文件HuffmanDecode();	//Huffman解码//将图像数据存盘char writePath[100];//保存解码后的bmpstrcpy(writePath, str);strcat(writePath, "_Decode.bmp");InfLen = bmpWidth * bmpHeight * 8;saveBmp(writePath, pBmpBuf, bmpWidth, bmpHeight, biBitCount, pColorTable);system(writePath);printf("\n解码完成!保存为 %s_Decode.bmp\n\n", str);}printf("\n-----------------------------------------------\n\n\n");}else if (ord == 3)break;}
  }

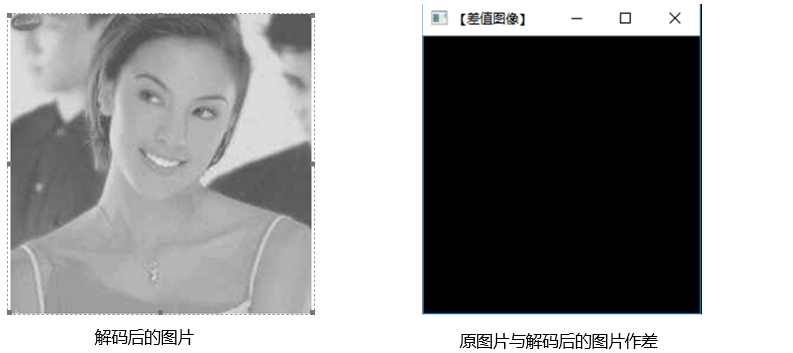

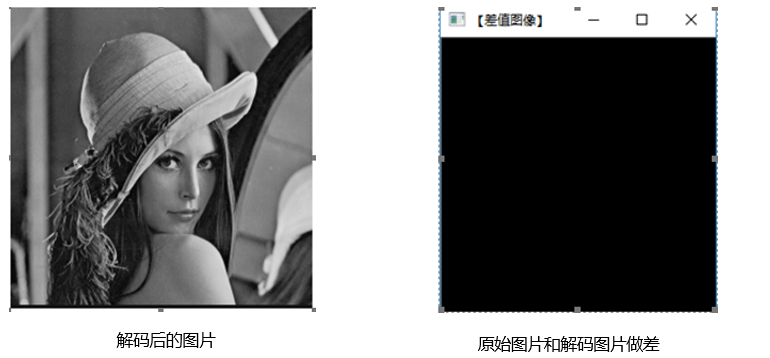

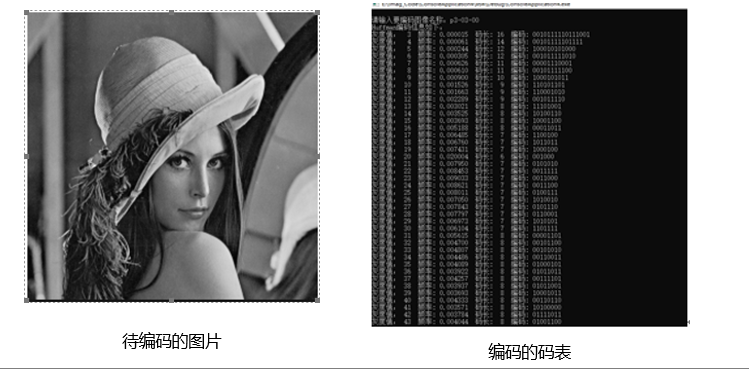

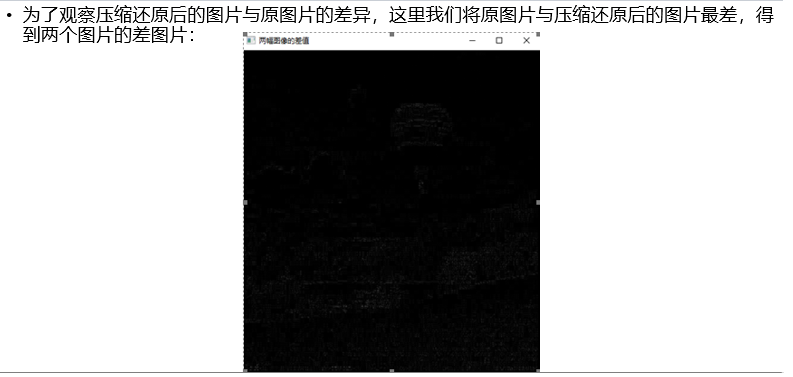

• 效果图如下：

•

•

•

• ​

  （2）、使用DCT变换进行图像压缩

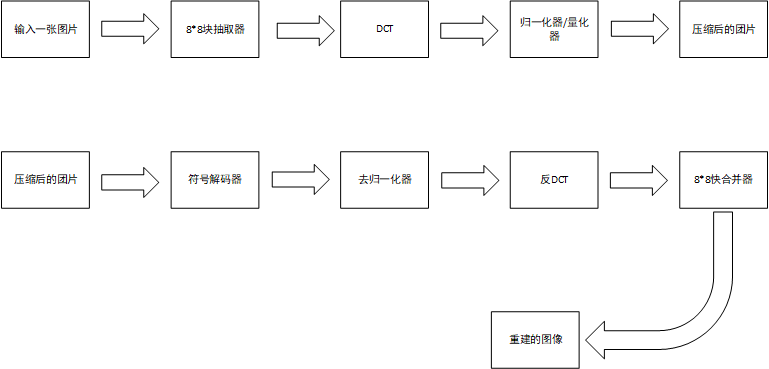

• 其流程图如下：

• ​

• 代码如下：

• /*DCT压缩*/
  void blkproc_DCT(Mat);	//功能等同于Matlab的blkproc函数（blkproc(I,[8 8],'P1*x*P2',g,g')），用于对图像做8*8分块DCT
  Mat blkproc_IDCT(Mat);	//功能等同于Matlab的blkproc函数（blkproc(I,[8 8],'P1*x*P2',g',g)），用于做8*8分块DCT逆变换，恢复原始图像
  void regionalCoding(Mat);	//区域编码函数，功能等同于Matlab的blkproc函数（blkproc(I1,[8 8],'P1.*x',a)）
  void thresholdCoding(Mat);	//阈值编码函数，功能等同于Matlab的blkproc函数（blkproc(I1,[8 8],'P1.*x',a)）
  double get_medianNum(Mat &);	//获取矩阵的中值，用于阈值编码void ImageCompression_DCT(Mat &ucharImg)
  {//Mat ucharImg = imread("3.jpg", 0);	//以灰度图的形式读入原始的图像//imshow("srcImg", ucharImg);Mat doubleImg,OrignalImg;OrignalImg = ucharImg.clone();ucharImg.convertTo(doubleImg, CV_64F);	//将原始图像转换成double类型的图像，方便后面的8*8分块DCT变换blkproc_DCT(doubleImg);	//对原图片做8*8分块DCT变换//分别进行区域编码和阈值编码Mat doubleImgRegion, doubleImgThreshold;doubleImgRegion = doubleImg.clone();doubleImgThreshold = doubleImg.clone();regionalCoding(doubleImgRegion);	//对DCT变换后的系数进行区域编码thresholdCoding(doubleImgThreshold);	//对DCT变换后的系数进行阈值编码//进行逆DCT变换Mat ucharImgRegion, ucharImgThreshold, differenceimage;ucharImgRegion = blkproc_IDCT(doubleImgRegion);//namedWindow("RegionalCoding", CV_WINDOW_AUTOSIZE);imshow("RegionalCoding", ucharImgRegion);ucharImgThreshold = blkproc_IDCT(doubleImgThreshold);//namedWindow("ThresholdCoding", CV_WINDOW_AUTOSIZE);imshow("ThresholdCoding", ucharImgThreshold);absdiff(ucharImgRegion, OrignalImg, differenceimage);imshow("两幅图像的差值",differenceimage);}void blkproc_DCT(Mat doubleImgTmp)
  {Mat ucharImgTmp;Mat DCTMat = Mat(8, 8, CV_64FC1);	//用于DCT变换的8*8的矩阵Mat DCTMatT;	//DCTMat矩阵的转置Mat ROIMat = Mat(8, 8, CV_64FC1);	//用于分块处理的时候在原图像上面移动double a = 0, q;	//DCT变换的系数for (int i = 0; i < DCTMat.rows; i++){for (int j = 0; j < DCTMat.cols; j++){if (i == 0){a = pow(1.0 / DCTMat.rows, 0.5);}else{a = pow(2.0 / DCTMat.rows, 0.5);}q = ((2 * j + 1)*i*M_PI) / (2 * DCTMat.rows);DCTMat.at(i, j) = a * cos(q);}}DCTMatT = DCTMat.t();//ROIMat在doubleImgTmp以8为步长移动，达到与Matlab中的分块处理函数blkproc相同的效果//此程序中，若图片的高或者宽不是8的整数倍的话，最后的不足8的部分不进行处理int rNum = doubleImgTmp.rows / 8;int cNum = doubleImgTmp.cols / 8;for (int i = 0; i < rNum; i++){for (int j = 0; j < cNum; j++){ROIMat = doubleImgTmp(Rect(j * 8, i * 8, 8, 8));ROIMat = DCTMat * ROIMat*DCTMatT;}}doubleImgTmp.convertTo(ucharImgTmp, CV_8U);imshow("DCTImg", ucharImgTmp);
  }
  Mat blkproc_IDCT(Mat doubleImgTmp){//与blkproc_DCT几乎一样，唯一的差别在于：ROIMat = DCTMatT*ROIMat*DCTMat（转置矩阵DCTMatT和DCTMat交换了位置）Mat ucharImgTmp;Mat DCTMat = Mat(8, 8, CV_64FC1);Mat DCTMatT;Mat ROIMat = Mat(8, 8, CV_64FC1);double a = 0, q;for (int i = 0; i < DCTMat.rows; i++){for (int j = 0; j < DCTMat.cols; j++){if (i == 0){a = pow(1.0 / DCTMat.rows, 0.5);}else{a = pow(2.0 / DCTMat.rows, 0.5);}q = ((2 * j + 1)*i*M_PI) / (2 * DCTMat.rows);DCTMat.at(i, j) = a * cos(q);}}DCTMatT = DCTMat.t();int rNum = doubleImgTmp.rows / 8;int cNum = doubleImgTmp.cols / 8;for (int i = 0; i < rNum; i++){for (int j = 0; j < cNum; j++){ROIMat = doubleImgTmp(Rect(j * 8, i * 8, 8, 8));ROIMat = DCTMatT * ROIMat*DCTMat;}}doubleImgTmp.convertTo(ucharImgTmp, CV_8U);return ucharImgTmp;
  }
  void regionalCoding(Mat doubleImgTmp)
  {int rNum = doubleImgTmp.rows / 8;int cNum = doubleImgTmp.cols / 8;Mat ucharImgTmp;Mat ROIMat = Mat(8, 8, CV_64FC1);	//用于分块处理的时候在原图像上面移动for (int i = 0; i < rNum; i++){for (int j = 0; j < cNum; j++){ROIMat = doubleImgTmp(Rect(j * 8, i * 8, 8, 8));for (int r = 0; r < ROIMat.rows; r++){for (int c = 0; c < ROIMat.cols; c++){//8*8块中，后四行置0if (r > 4){ROIMat.at(r, c) = 0.0;}}}}}doubleImgTmp.convertTo(ucharImgTmp, CV_8U);imshow("regionalCodingImg", ucharImgTmp);
  }
  void thresholdCoding(Mat doubleImgTmp)
  {int rNum = doubleImgTmp.rows / 8;int cNum = doubleImgTmp.cols / 8;double medianNumTmp = 0;Mat ucharImgTmp;Mat ROIMat = Mat(8, 8, CV_64FC1);	//用于分块处理的时候在原图像上面移动for (int i = 0; i < rNum; i++){for (int j = 0; j < cNum; j++){ROIMat = doubleImgTmp(Rect(j * 8, i * 8, 8, 8));medianNumTmp = get_medianNum(ROIMat);for (int r = 0; r < ROIMat.rows; r++){for (int c = 0; c < ROIMat.cols; c++){if (abs(ROIMat.at(r, c)) < 0){ROIMat.at(r, c) = 0;}}}}}doubleImgTmp.convertTo(ucharImgTmp, CV_8U);imshow("thresholdCodingImg", ucharImgTmp);
  }
  double get_medianNum(Mat & imageROI)	//获取矩阵的中值
  {vector vectorTemp;double tmpPixelValue = 0;for (int i = 0; i < imageROI.rows; i++)	//将感兴趣区域矩阵拉成一个向量{for (int j = 0; j < imageROI.cols; j++){vectorTemp.push_back(abs(imageROI.at(i, j)));}}for (int i = 0; i < vectorTemp.size() / 2; i++)	//进行排序{for (int j = i + 1; j < vectorTemp.size(); j++){if (vectorTemp.at(i) > vectorTemp.at(j)){double temp;temp = vectorTemp.at(i);vectorTemp.at(i) = vectorTemp.at(j);vectorTemp.at(j) = temp;}}}return vectorTemp.at(vectorTemp.size() / 2 - 1);	//返回中值
  }

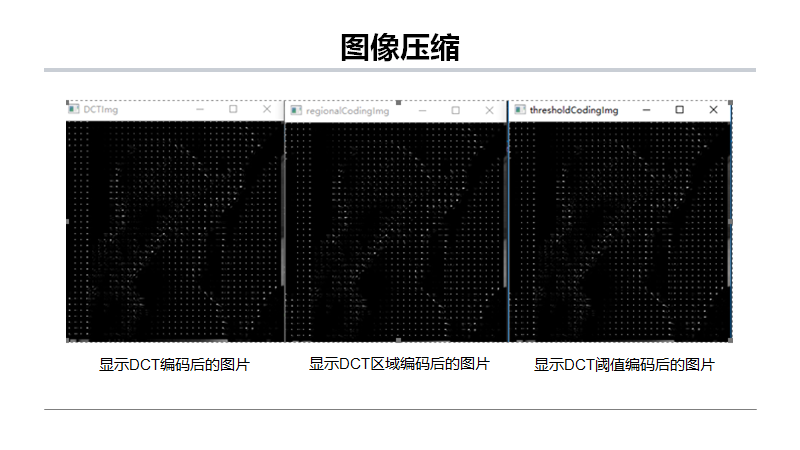

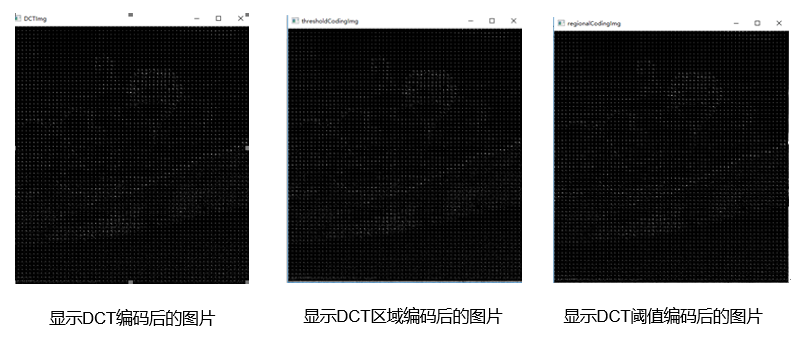

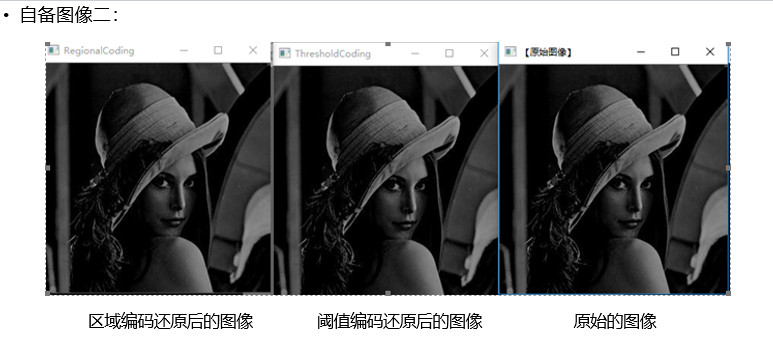

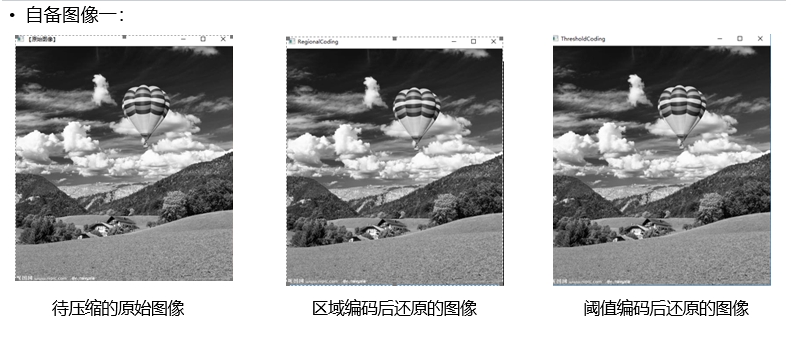

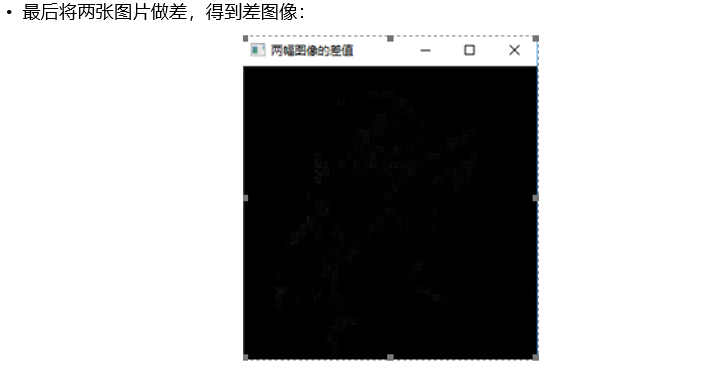

  效果图如下：

•

•

•

•

•

•

• （3）、图像JPEG的压缩：

• 所用到的库函数：

  CV_EXPORTS_W Mat imdecode( InputArray buf, int flags );

  程序如下：

  /*JPEG图片压缩*/
  double getPSNR(Mat& src1, Mat& src2, int bb = 0);
  void ImageCompression_JPEG(Mat &src)
  {//Mat src = imread("lena.png");cout << "origin image size: " << src.dataend - src.datastart << endl;cout << "height: " << src.rows << endl << "width: " << src.cols << endl << "depth: " << src.channels() << endl;cout << "height*width*depth: " << src.rows*src.cols*src.channels() << endl << endl;//(1) jpeg compressionvector buff;//buffer for codingvector param = vector(2);param[0] = CV_IMWRITE_JPEG_QUALITY;param[1] = 1;//default(95) 0-100imencode(".jpg", src, buff, param);cout << "coded file size(jpg): " << buff.size() << endl;//fit buff size automatically.Mat jpegimage = imdecode(Mat(buff), CV_LOAD_IMAGE_COLOR);//(2) png compressionparam[0] = CV_IMWRITE_PNG_COMPRESSION;param[1] = 8;//default(3)  0-9.imencode(".png", src, buff, param);cout << "coded file size(png): " << buff.size() << endl;Mat pngimage = imdecode(Mat(buff), CV_LOAD_IMAGE_COLOR);//(3) intaractive jpeg compressionchar name[64];namedWindow("jpg");int q = 95;createTrackbar("quality", "jpg", &q, 100);int key = 0;while (key != 'q'){param[0] = CV_IMWRITE_JPEG_QUALITY;param[1] = q;imencode(".jpg", src, buff, param);Mat show = imdecode(Mat(buff), CV_LOAD_IMAGE_COLOR);double psnr = getPSNR(src, show);//get PSNRdouble bpp = 8.0*buff.size() / (show.size().area());//bit/pixe;sprintf_s(name, "quality:%03d, %.1fdB, %.2fbpp", q, psnr, bpp);putText(show, name, Point(15, 50), FONT_HERSHEY_SIMPLEX, 1, CV_RGB(255, 255, 255), 2);imshow("jpg", show);key = waitKey(33);if (key == 's'){//(4) data writing sprintf_s(name, "q%03d_%.2fbpp.png", q, bpp);imwrite(name, show);sprintf_s(name, "q%03d_%.2fbpp.jpg", q, bpp);param[0] = CV_IMWRITE_JPEG_QUALITY;param[1] = q;imwrite(name, src, param);;}}
  }
  double getPSNR(Mat& src1, Mat& src2, int bb)
  {int i, j;double sse, mse, psnr;sse = 0.0;Mat s1, s2;cvtColor(src1, s1, CV_BGR2GRAY);cvtColor(src2, s2, CV_BGR2GRAY);int count = 0;for (j = bb; j < s1.rows - bb; j++){uchar* d = s1.ptr(j);uchar* s = s2.ptr(j);for (i = bb; i < s1.cols - bb; i++){sse += ((d[i] - s[i])*(d[i] - s[i]));count++;}}if (sse == 0.0 || count == 0){return 0;}else{mse = sse / (double)(count);psnr = 10.0*log10((255 * 255) / mse);return psnr;}
  }

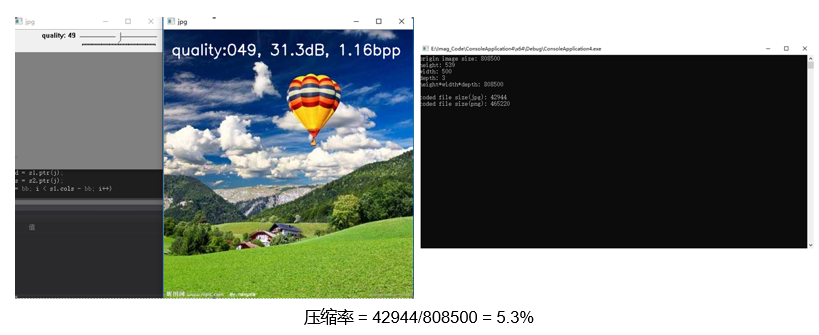

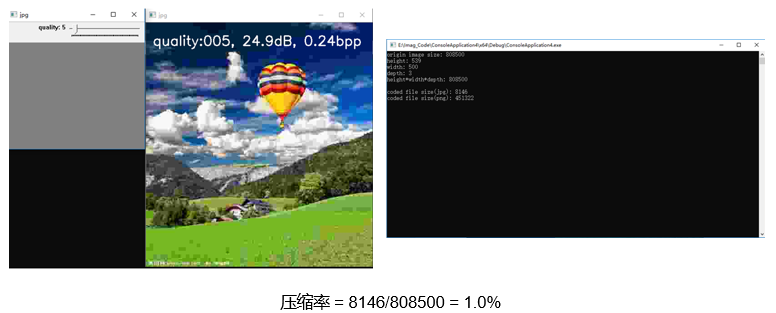

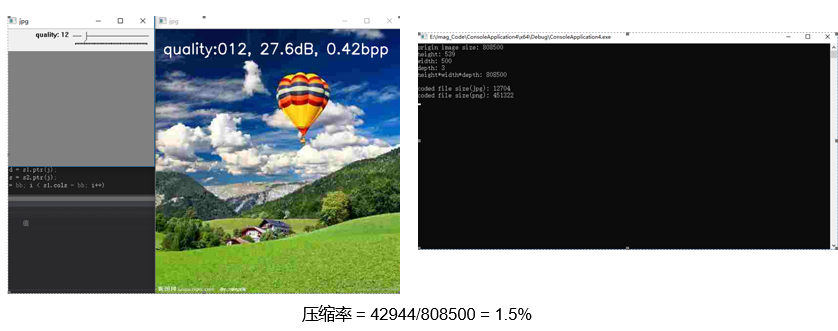

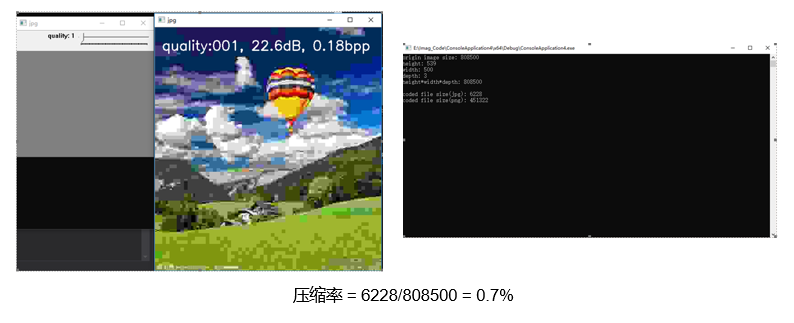

  效果图如下：

•

•

•

•

• 主函数如下：

  #pragma warning(disable:4996)
  #include "opencv2/opencv.hpp"
  #include "opencv2/core/core.hpp"
  #include "opencv2/highgui/highgui.hpp"
  #include "opencv2/imgproc/imgproc.hpp"
  #include "iostream"
  #include "fstream"
  #include "regex"
  #include "string.h"
  #include "time.h"
  #include "Windows.h"
  #include "math.h"
  #include "stdio.h"
  #define WINDOW_NAME  "(【程序窗口1】)"
  #define MAX_CHARS 256//最大字符数
  #define MAX_SIZE 1000000
  #define M_PI 3.141592653
  using namespace cv;
  using namespace std;
  const double EPS = 1e-12;
  const double PI = 3.141592653;class tmpNode
  {
  public:unsigned char uch;//取值范围是0~255，用来表示一个8位的字符unsigned long freq = 0;//字符出现的频率
  };
  int main()
  {//Mat img = imread("3.jpg", CV_LOAD_IMAGE_GRAYSCALE);//Mat img = imread("3.jpg", 1);//Mat img = imread("3.jpg",0);//Mat img = imread("1.jpg");////Mat img_1 = imread("p3-01-00_Huffman_Decode.bmp");//Mat differenceimage;//absdiff(img, img_1, differenceimage);/*if (img.empty()){std::cout << "图片读取失败！" << "\n";return -1;}*///namedWindow("【原始图像】", CV_WINDOW_AUTOSIZE);//imshow("【原始图像】", img);//namedWindow("【压缩后解码图像】", CV_WINDOW_AUTOSIZE);//imshow("【压缩后解码图像】", img_1);/*计算直方图判断噪声并且选择相应的滤波器进行滤波*///Mat dstImage = GaussianBlurfilterfunction(img);//Mat dstImage = Blurefilterfunction(img);//Mat dstImage = MedianBlurfilterfunction(img);//Mat dstImage = BilateralBlurfilterfunction(img);//Mat dstImage = Inversefiltering(img);//namedWindow("【逆滤波图像】", CV_WINDOW_AUTOSIZE);//imshow("【逆滤波图像】", dstImage);//Mat img1 = img.clone();//Drawing_one_dimensionalhistogram(img1);//Otsusegmentation(img);//Graphcutfunction(img);//Watershedfunction(img);//ImageCompression();//ImageCompression_DCT(img);//ImageCompression_JPEG(img);//Huffmanfunction();//Mat dstImg = FrequencyDomainGaussFiltering(img);//Drawing_one_dimensionalhistogram(dstImg);//grathcutfunctiong(img);//namedWindow("【原始图像】", CV_WINDOW_AUTOSIZE);//imshow("【原始图像】", img);//namedWindow("【差值图像】", CV_WINDOW_AUTOSIZE);//imshow("【差值图像】", differenceimage);waitKey(0);//destroyAllWindows();return 0;
  }
