深度学习中的卷积与反卷积操作
一、卷积
1. 符号规定：
为描述方便，各维度的参数均设为一致，用一致的字母表示：
i 输入图像尺寸
k 卷积核尺寸
s 卷积步长
p 单侧0填充数量
o 输出图像尺寸#（在s>1时，tensorflow中的"SAME"填充方式可能出现两侧填充数可相差1，）
具体的卷积运算方式不再赘述。
2. 步长s=1时
2.1 Same (Half) padding
即输出和入具有相同尺寸（o=i），只能在s=1实现。
此时：
s = 1
p = floor(k/2)

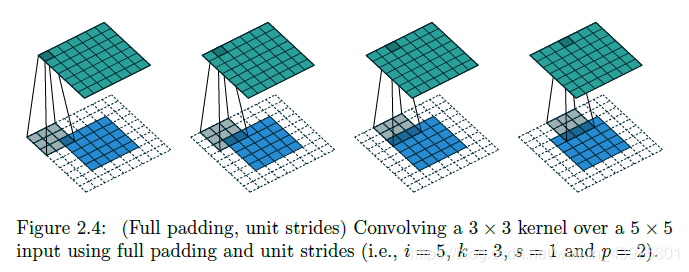

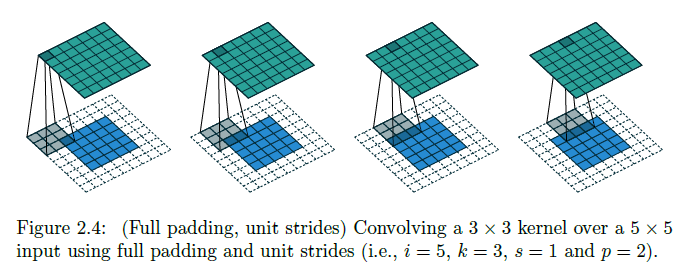

2.2 Full padding
o>i时，即输出尺寸变大，
此时：
s = 1
p = k - 1
之所以叫full padding，是因为当p=k-1时，卷积核的移动位置满足：
（1）窗口内有输入图像的元素
（2）满足（1）的前提下，包含了所有可能的窗口位置
3. 不能整除时
o = 1 + floor( (i+2p-k)/s )
当(i+2p-k)不是s的倍数时，会出现i末尾处数据多余的情况。
设 除法的余数为a：
a = (i+2p-k)%s
则所有输入为 (i+a), a={0, 1, 2, …, s-1}的图像卷积之后具有相同的输出尺寸。这点在反卷积时需特别注意。
二、反卷积
1. 逆过程解释
这篇文章从矩阵角度解释了反卷积过程，这里再补充一下反卷积作为卷积的逆过程的角度：
本质上，反卷积运算也是和卷积运算一样的数学操作，只是需要改变此卷积操作的参数，使得In到Out的尺寸变化，恢复成Out到In。此外，不单是尺寸要恢复，还要考虑各元素间的对应关系。

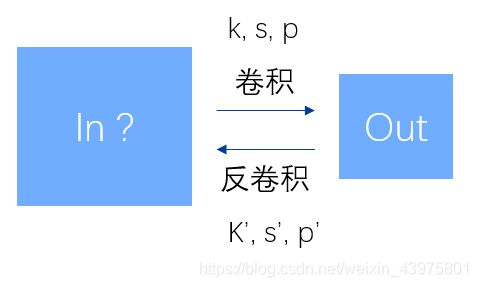

已知了正向卷积的参数（k, s, p），输出结果Out。现在需要确定反卷积的“卷积操作”参数（k’, s’, p’），找出原来的In的尺寸。同时，需保留元素间的位置对应关系：例如，下图2.1的卷积中，4 * 4输入的左上角元素，只对2 * 2输出的左上角元素起贡献。

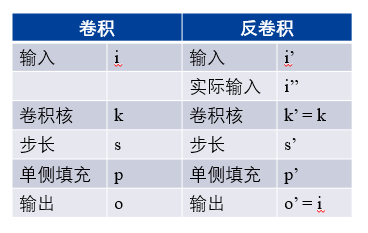

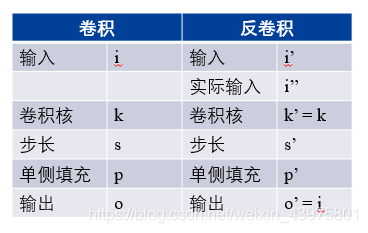

2. 符号规定：
其中，实际输入 i" 指 s>1 时，对 i’ 中间填0后的尺寸（不包括p’），在第4小节有详细说明。
有：反卷积的输出o’即为卷积的输入i；反卷积的核尺寸与卷积的相等。
3. 卷积步长s=1时

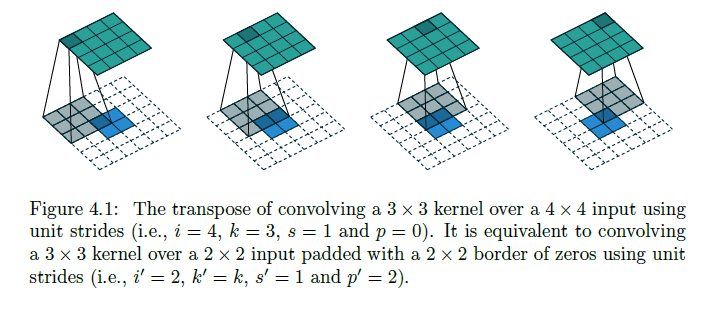

图4.1为图2.1的反卷积过程。
| 卷积 | i=4, k=3, s=1, p=0, o=2 |
|---|---|
| 反卷积 | i‘=2, k’=3, s‘=1, p’=2, o’=4 |
这里要解释为什么要在外周填充2层0，即为什么p’=2：
（1）首先，p’=2保证了 o’ = i
（2）这种填充方式，保证了反卷积过程元素位置对应关系，与卷积过程相同。例如：
正向卷积过程中，绿色图像左上角的元素，只对蓝色图像左上角元素有贡献。在反卷积时，这样的padding使得，只有蓝色的左上角会影响绿色的左上角数值。
为了保证这种对应关系，有如下结论：
p' = k-p-1
4. 卷积步长s>1时
直观上，卷积的 s>1 时，反卷积的 s’<1，这也是反卷积又叫 fractionally strided convolutions的原因。
但是不可能真的用非整数的s’做反卷积，为了实现 s’<1：需要在 i’ 每相邻两数间填充 (s-1)个0，填充完后，用 s’=1 的设置进行卷积。
即：（中间填充0）+（s’=1）的组合操作，实现了理论上的 s’ < 1。

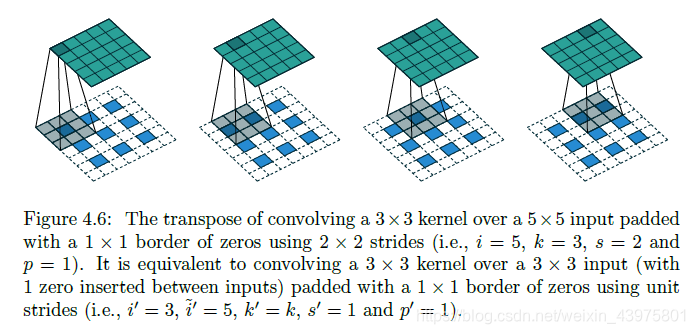

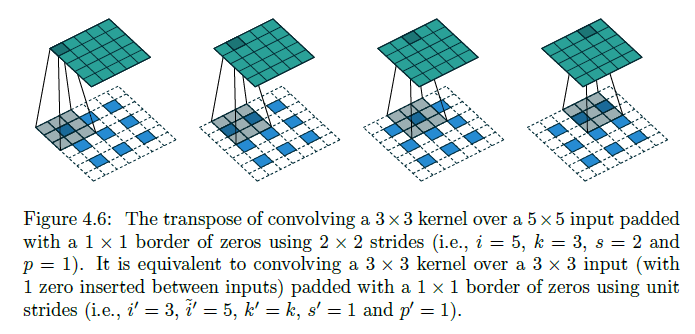

图4.6综合体现了一般反卷积过程。
| 卷积 | i=5, k=3, s=2, p=1, o=3 |
|---|---|
| 反卷积 | i‘=3, i"=5, k’=3, s‘=1, p’=1, o’=5 |
5. 一般反卷积的步骤
1. 设对应的卷积参数为：i, k, s, p, o；2. 目标是：已知 i' = o，恢复出形状 i，即 o' = i；3. 对 i' 相邻元素间填充（s-1）个0，得到 i" = i' + (i'-1)(s-1)；4. 对i''进行padding，p' = k-p-1；5. 最后进行 k'=k, s'=1 的卷积操作。
6. 卷积 (i+2p-k)/s 无法整除时
在前文中，说明了卷积时，无法整除的情况：
a = (i+2p-k)%s
则所有输入为 (i+a), a={0, 1, 2, …, s-1}的图像卷积之后具有相同的输出尺寸。这点在反卷积时需特别注意。
这种卷积所对应的反卷积操作：在一般卷积的第4步之后：在图像右和下侧，填充 a 个0。
1. 设对应的卷积参数为：i, k, s, p, o；2. 目标是：已知 i' = o，恢复出形状 i，即 o' = i；3. 对 i' 相邻元素间填充（s-1）个0，得到 i" = i' + (i'-1)(s-1)；4. 对i''进行padding，p' = k-p-1；5. 再在i''的右和下侧，填充 a 个0；6. 最后进行 k'=k, s'=1 的卷积操作。
参考：
[1] A guide to convolution arithmetic for deep learning
