【STM32】7.按键KEY
一：工程目标
按下KEY1，LED亮；再按下KAY1，LED灭。

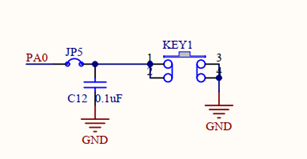

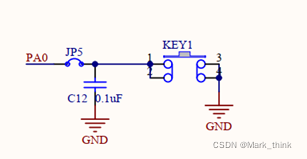

二：看KEY按键原理图
电路分析：
1.管脚为PA0，目前无高低电平接入，所以应配置为输入功能。
2.KAY1旁边连接低电平，按下KAY1，低电平输入。
3.所以，PA0检测到低电平，证明有输入。
电路提示：
1.0.1毫伏电容接地，代表消抖电路。
为什么要消抖？
按键按下和松开的一瞬间，手有抖动。在电流上的表现，电平突然降低或抬高，影响管脚的高低电平检测，因此要利用硬件消抖，下文有软件消抖代码。
2.JP5是针式跳线，可以通过杜邦线接外设
三：keil工程
- 头文件写法
#ifndef __LED_KEY_H__
#define __LED_KEY_H__#include #define KEY_ON 0
#define KEY_OFF 1void Led_Configuration(void);
void Key_Configuration(v 本文来自互联网用户投稿，文章观点仅代表作者本人，不代表本站立场，不承担相关法律责任。如若转载，请注明出处。 如若内容造成侵权/违法违规/事实不符，请点击【内容举报】进行投诉反馈！
