用于X射线成像的单光栅干涉仪

摘要

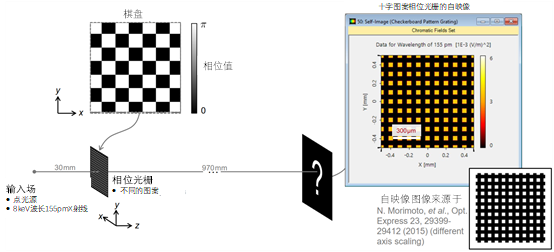

X射线成像通常是基于Talbot效应，以及光栅的周期性自成像。按照N. Morimoto等人的工作，我们选择了三种类型的相位光栅，有十字、棋盘和网状图案。这些光栅在一个单一的光栅干涉仪中被采用，被建模为仅有相位的传输函数（因为X射线的波长比光栅的最小特征尺寸小得多），并且在VirtualLab Fusion中测试它们的自成像。

建模任务


相位光栅

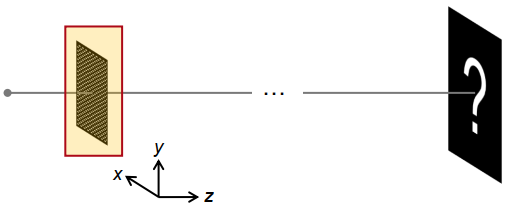

如果光栅结构的最小特征大于入射光波长的大约五倍，那么产生的相位值就与结构成正比。

在这种情况下，我们通过函数定义的方法来模拟光栅。

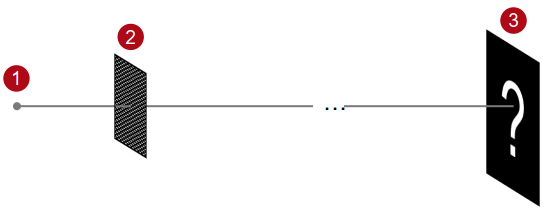

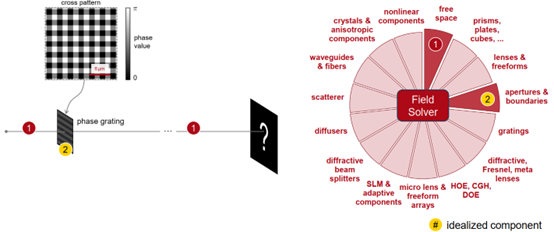

在我们的光学设置中，我们使用了一个理想的组件，其中电磁场被乘以仅有相位的传输函数，这可以很容易地进行编程。

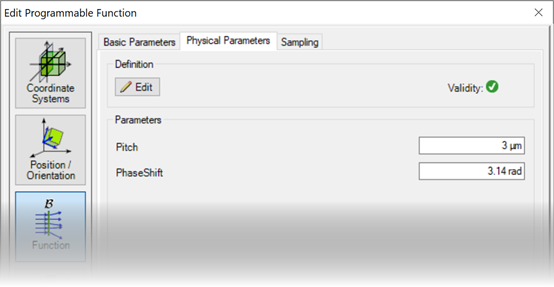

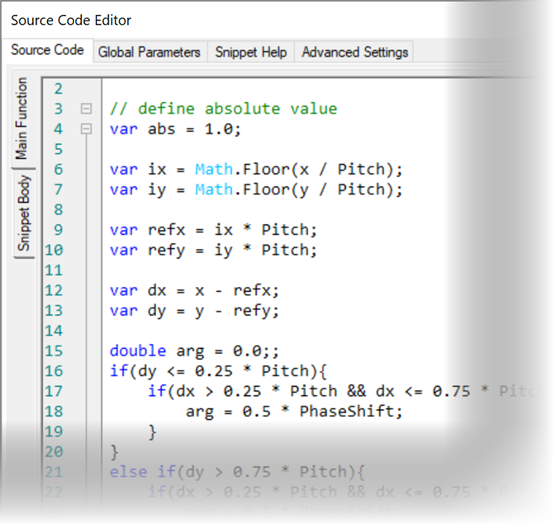

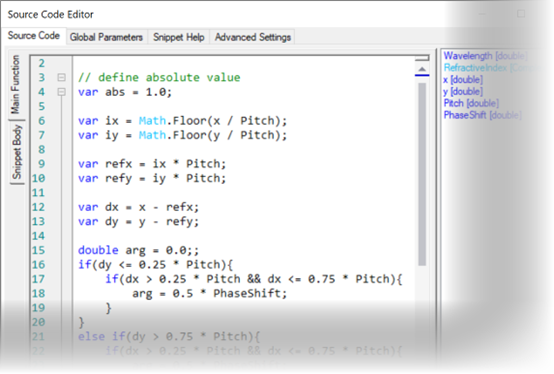

在VirtualLab Fusion中通过编程灵活定义任意传输函数

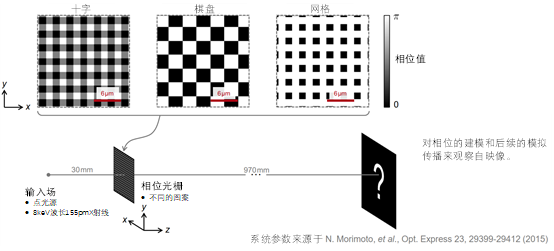

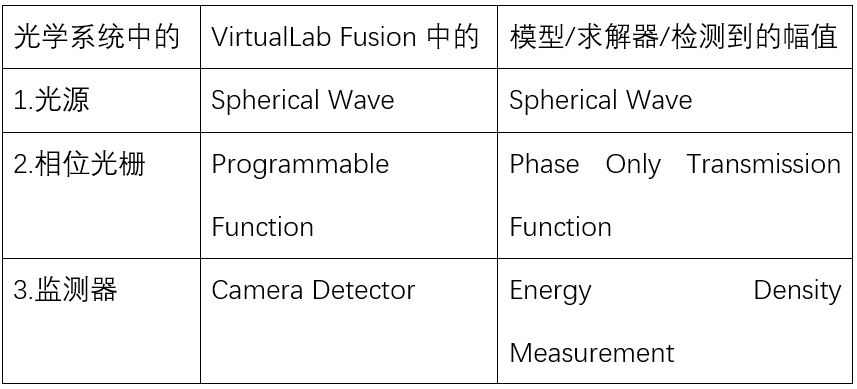

总结-元件

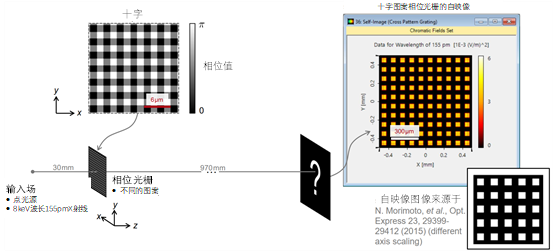

十字相位光栅

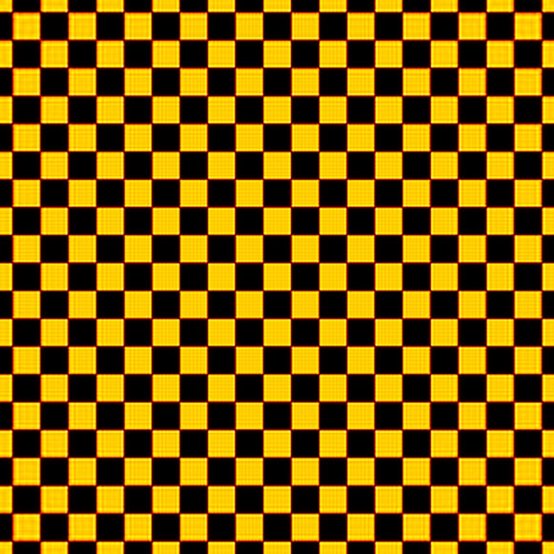

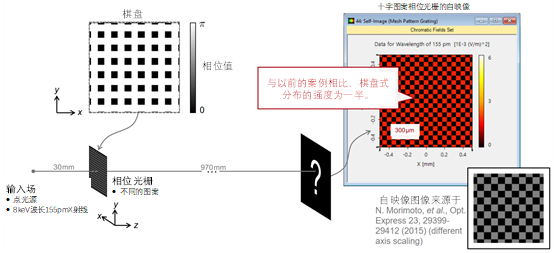

棋盘相位光栅


网格相位光栅


VirtualLab Fusion的工作流程

 指定或定制传输函数

- 如何使用可编程功能及实例 (圆柱形透镜）[用例］

 选择适当的检测器进行光场的可视化

- 电磁场检测器 [用例］

 正确设置傅里叶变换

- 傅里叶变换的设置--在实例中讨论 [用例]
