开关损耗计算--反激篇
1. CCM 模式开关损耗
CCM 模式与 DCM 模式的开关损耗有所不同。先讲解复杂 CCM 模式，DCM 模式很简单了。
1.1 导通时的开关损耗

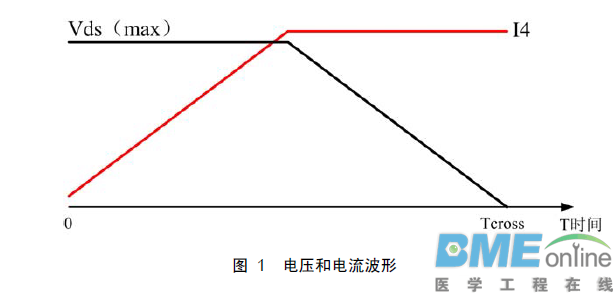

CCM 模式下，开关的导通时的电流与电压波形如图 1 所示。
根据数据给出的原理：当MOS 管接感性负载时，当电流变化时，电压保持不变；当电压变化时，电流保持不变。所以可以利用电流的平均值、电压的平均值来计算MOS 管的导通时的开关损耗平均值，可得开关导通时的开关损耗为：
使用积分计算方法的如下：
1.1.1 CCM 下反激式开关电源损耗公式
1. I4 电流的确定
先让我们回顾一下 CCM 模式下输入电感的电流波形，如图 2 所示。
