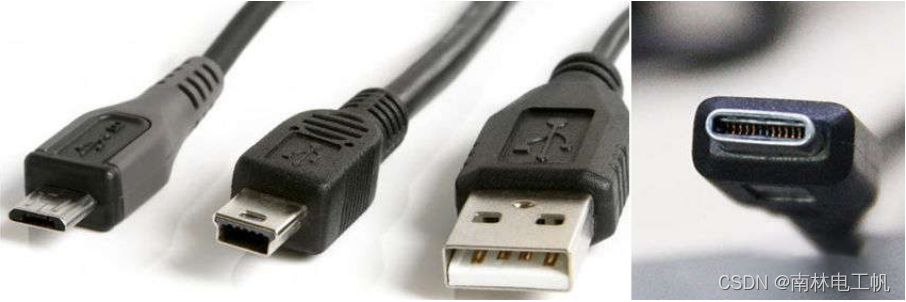

USB是通用串行总线的英文缩写，是连接外部装置的一个串口总线标准，也是一种输入输出接口的技术规范，是Intel公司开发的总线架构。被广泛地应用于个人电脑和移动设备等信息通迅产品，并扩展到摄影器材，数字电视（机顶盒）、游戏机等其它相关领域。根据时代的发展，USB接口标准经历了一代USB、第二代USB2.0、第三代USB3.0，每一代USB接口根据所支持设备的特点又细分为USB Type A/B/C/Mini。
USB2.0 布局布线要求

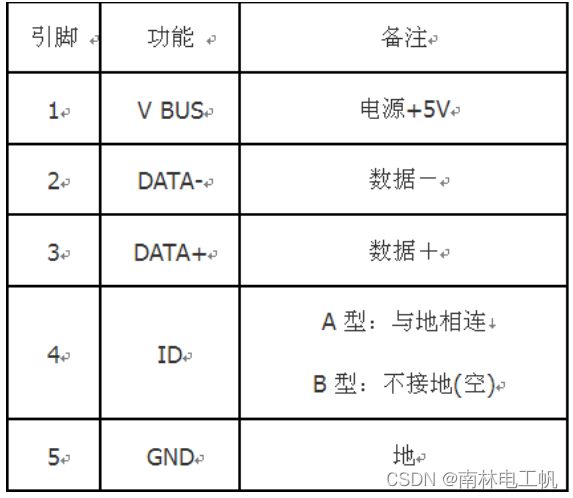

USB2.0接口具有高达480Mbps的传 输 速 率 ， 并 与 传 输 速 率 为12Mbps的全速USB1.1和传输速率为1.5Mbps的低速USB1.0完全兼容。这使得数字图像器、扫描仪、视频会议摄像机等消费产品可以与计算机进行高速、高性能的数据传输。先看USB2.0的管脚定义：
对于USB2.0，主要是控制DATA-与DATA+这一对90欧姆差分走线。具体的布局布线要求如下：
- USB接口一定要靠近板边放置，便于插拔
- 串阻、串容以及ESD器件靠近USB接口放置，USB接口接线先通过ESD器件，再供给后级电路，放置静电浪涌电压对后级电路造成影响，也要遵循先防护后滤波的原则，同时器件要与USB接口留有一定的距离
