PH测量电路端口保护千万别直接加二极管！

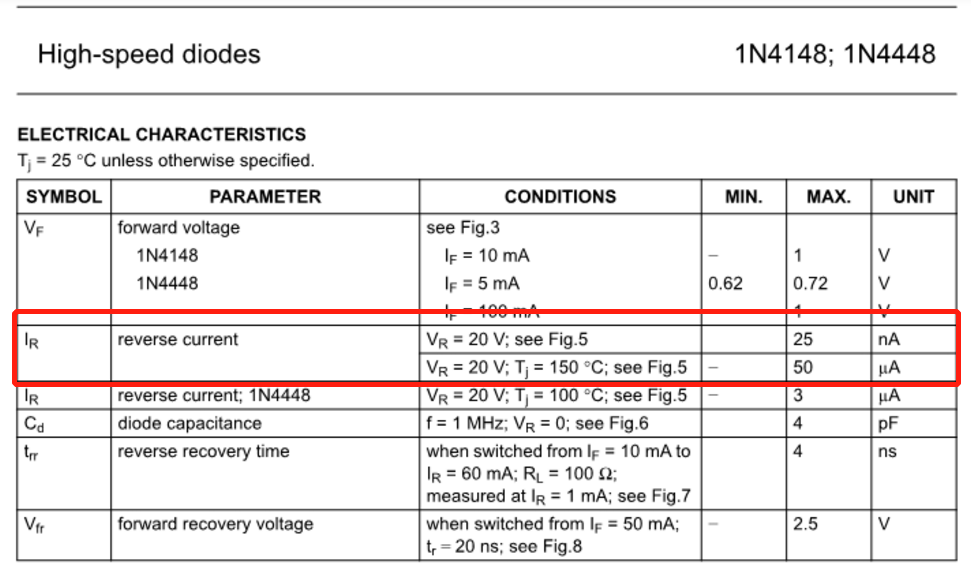

PH测量电路不能用上面这种普通的二极管做钳位，因为PH电极内阻很大，输出电流为pA级。而1N4148反向漏电流达nA级别，根据1N4148手册
反向电压20V时，漏电流为25nA。
我原本觉得上下两个1N4148可以正好平衡，表格里测试条件为20V，而我电路只有3.3V和-3.3V漏电流应该没有影响。
没想到焊上去PH读数死活上不去，拆掉后立马好了。
这两个保护二极管一定要用漏电流极小的二极管，或是mos管
另外放大器一定要用高阻抗输入的，我试了几种JFET输入的放大器，如网上常见的CA3140。还有TL07X、TL08X系列的，都可以放大PH信号。
CA3140进口的价格十几一个，测试时坏了好几个，不知道是买到假货了 还是自己弄坏了。最后还是用了TL072，这个价格便宜， 还从来没坏过。
就是漂移大一点，精密的设计要慎用。
这个问题可以推广到：所有高阻抗放大电路，要注意端口保护电路的漏电流
