示波器学习
一.启动示波器
1.开启电源开关，连接用线，将接口连上右侧金属片，上红下黑，显示方波则证明示波器可以正常使用。
2.将接口取下，将函数发生器同样连上用线，接口同色相接。确保输入与输出口一致（都为ch1或ch2）（对应按键开启，开启后会发光，确保数据传输）
二.使用、
偏移：正弦波等波形的上下移动

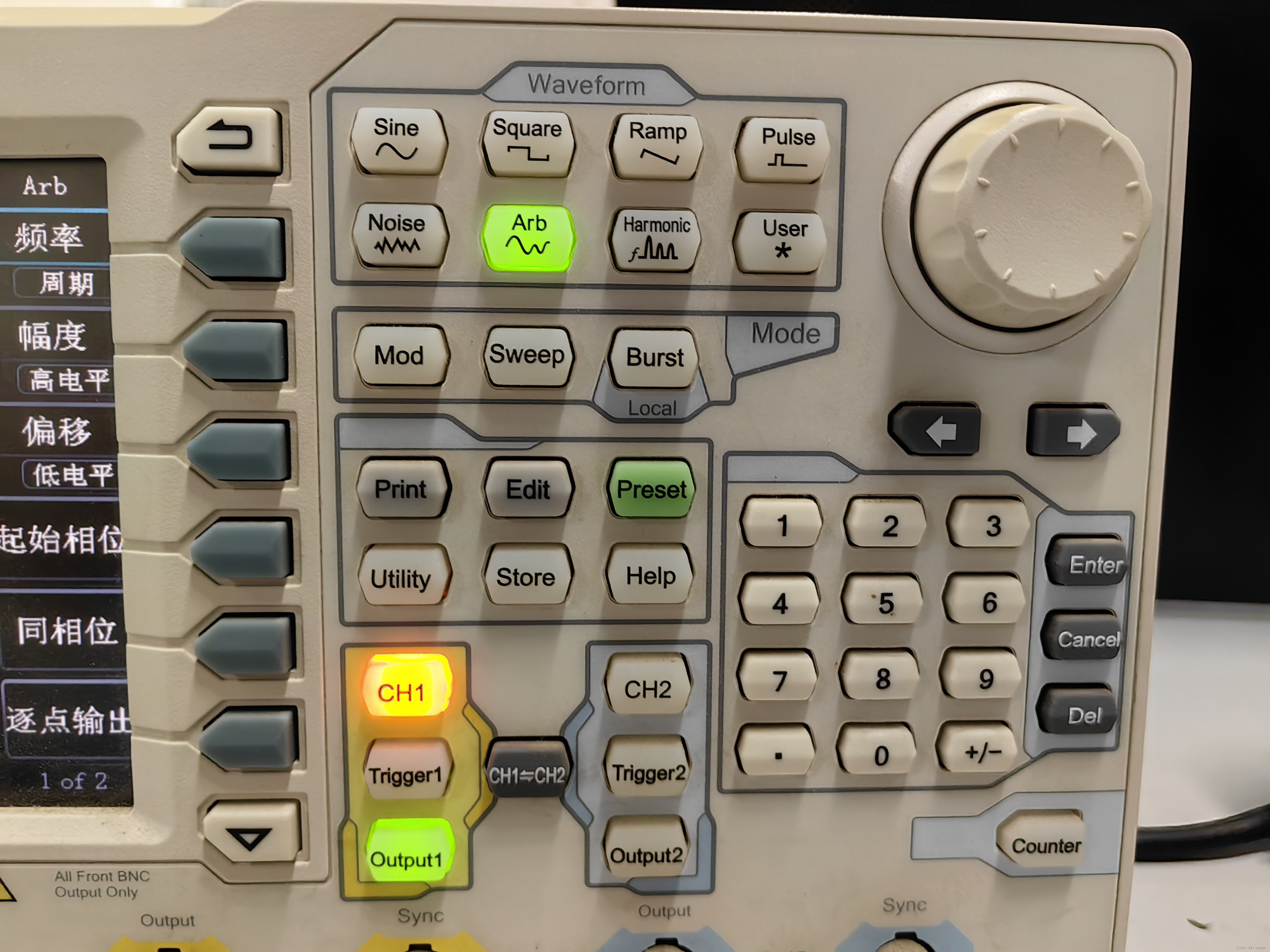

1.函数发生器

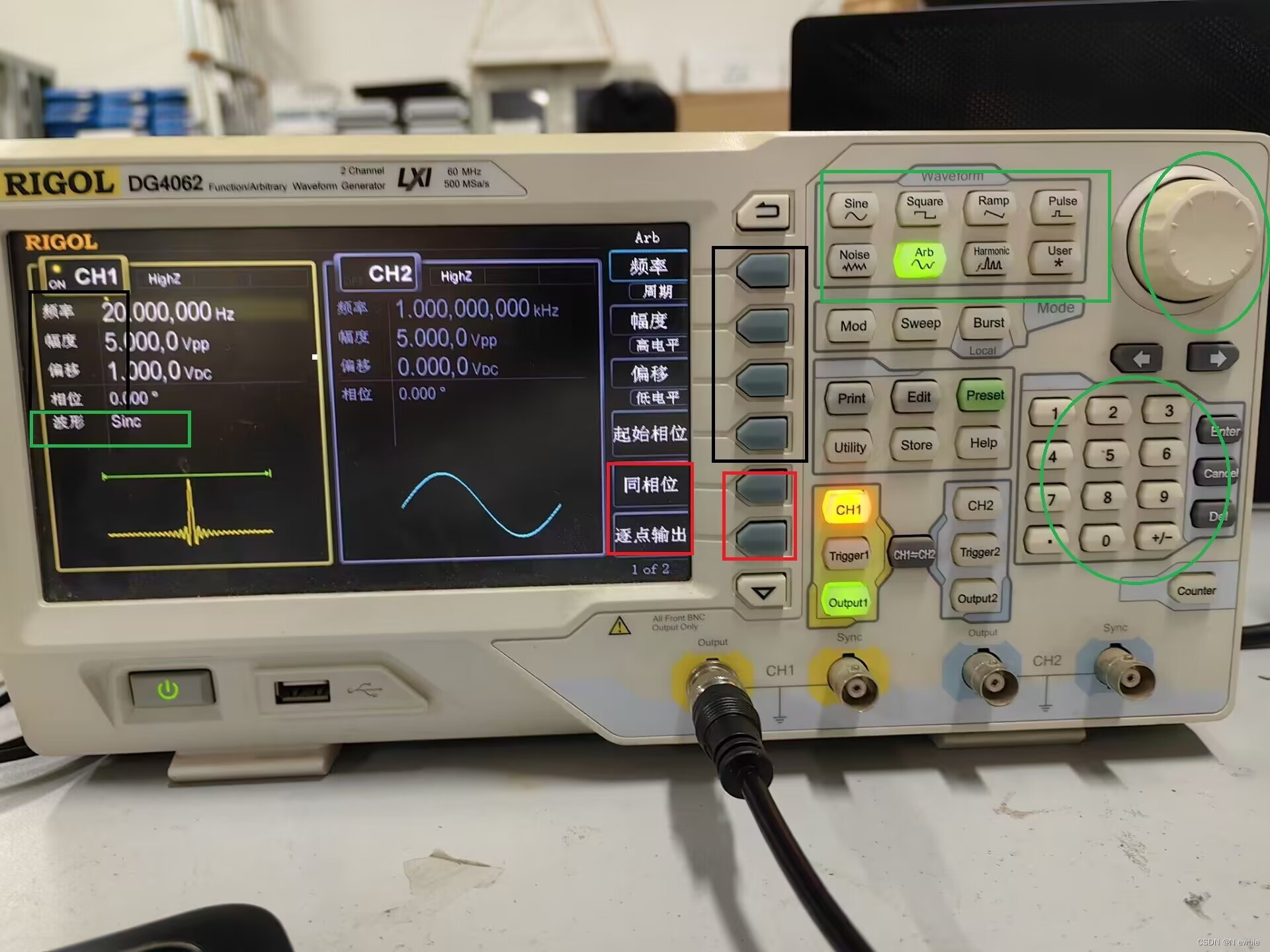

右侧黑框自上而下对应左侧黑框参数，旋转旋钮或使用数字键盘可以修改数据（红框一致）

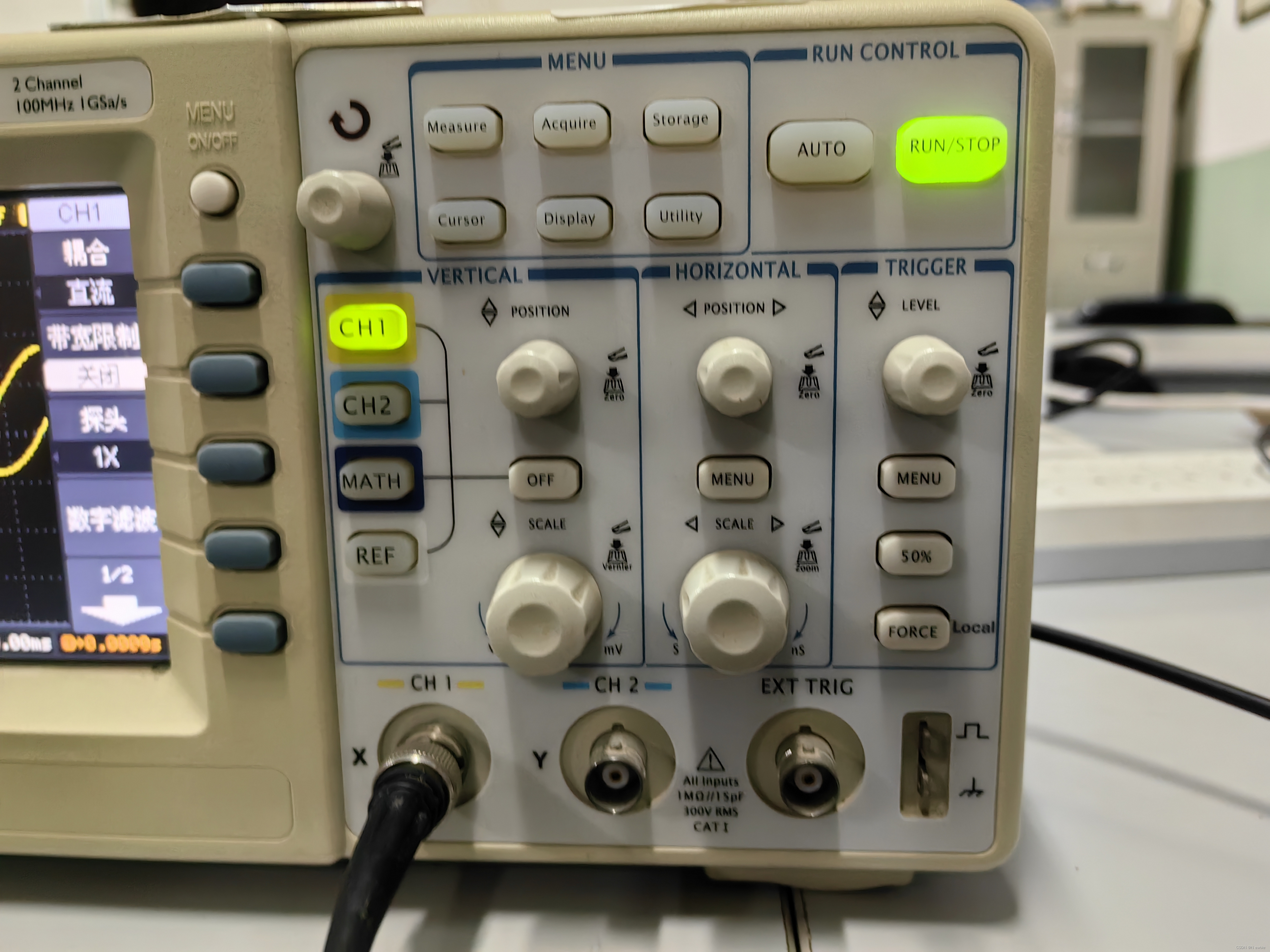

2.示波器

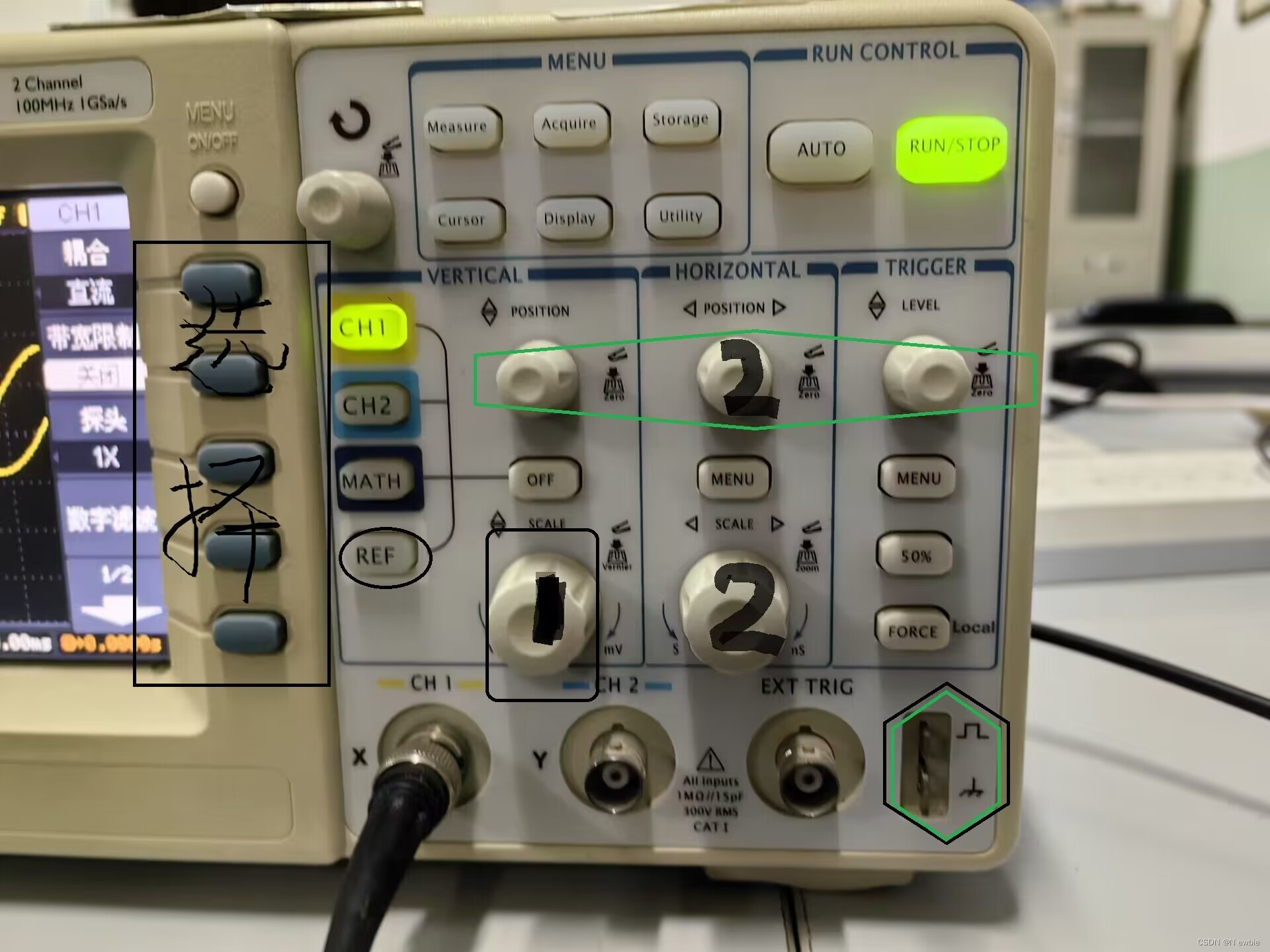

（1）数字1对应旋钮可调整电压，数字2对应旋钮可以调整波形位置、波形长度等
（2）双重六边形对应的贴片可自测示波器能否使用
（3）右侧按键区具有控制探头、测量、修改光标位置与值的功能
3.详细介绍
（1）示波器面板

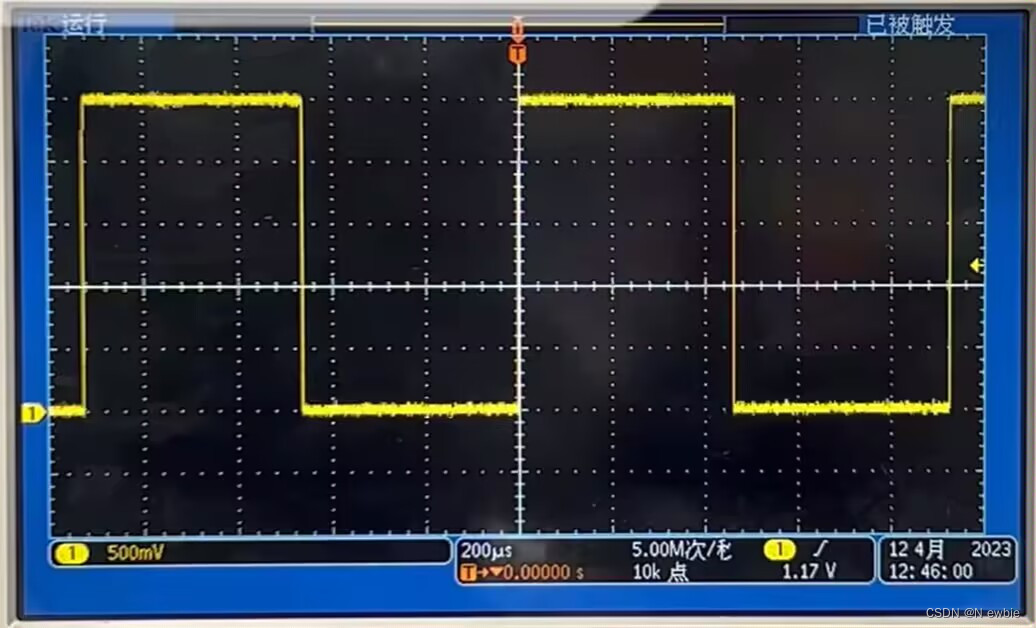

面板划分为小格，纵轴代表电压，横轴代表时间长度，一小格的单位长度为面板左下角显示的数值，可通过右侧两个大旋钮分别调节
左侧黄色方框1：通道0电平位于此水平线上
右侧黄色箭头：触发电平此水平线
5.00M次/秒：采样率，即每秒采样1百万次。根据一小格的时间长度，两者统一单位后相除可计算出一小格的采样点。
10k点：存储深度，面板上存储了1w个点，平均每个1k个（横向时间小格共10个）
1.17V：上面的符号代表触发电平在0电平上方，数值代表差值
（上述光标及数值均被可修改位置或大小）
（2）右侧按键
多功能旋钮：按键区的左上角，在没有相关设置的时候可以调波形亮度，有相关设置时，可以调整所选选项
ch:探头选择，耦合直流可测交流或直流，交流只能测交流（屏蔽直流，可借助测夹杂的纹波）
menu：调出/关闭菜单（对应各自旋钮）

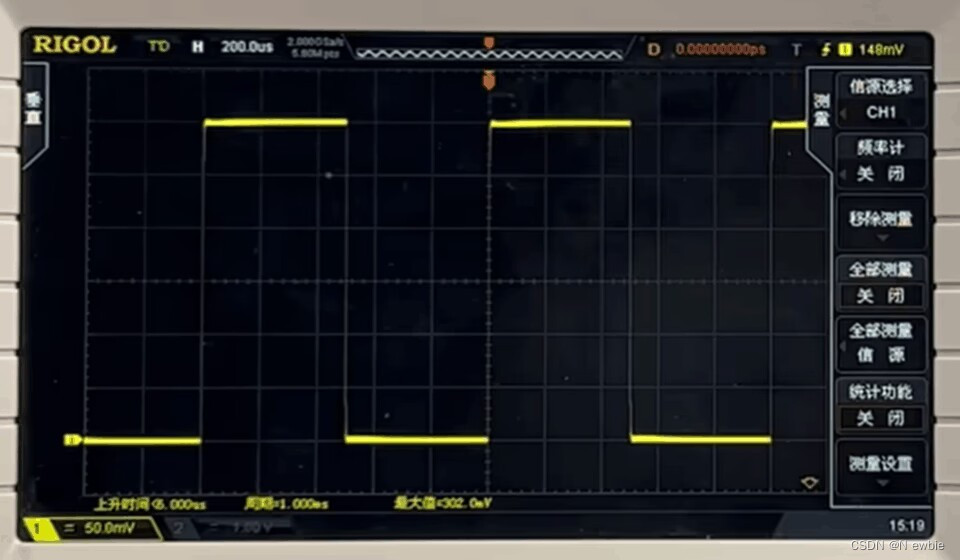

measure：测量菜单

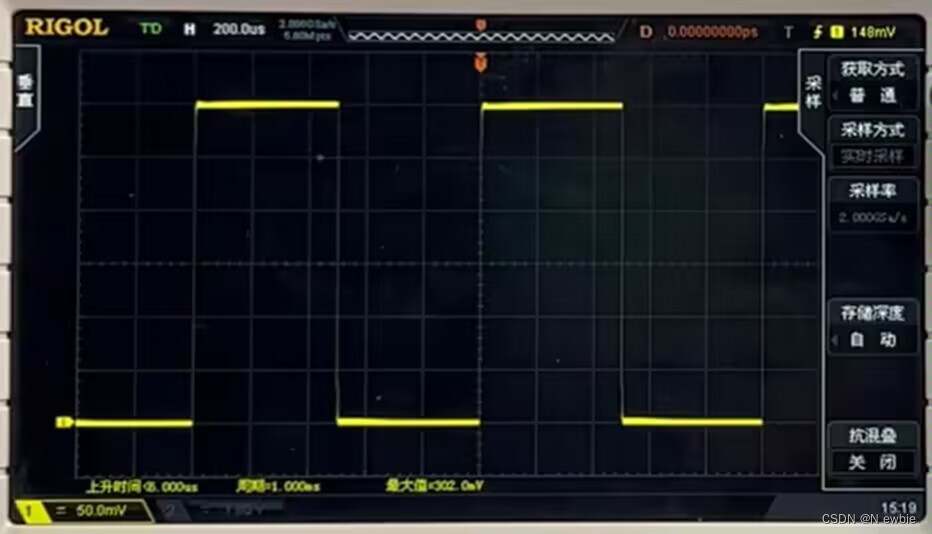

acquire：采样菜单（采样方式<<高分辨率可滤波>> 、采样率、存储深度）

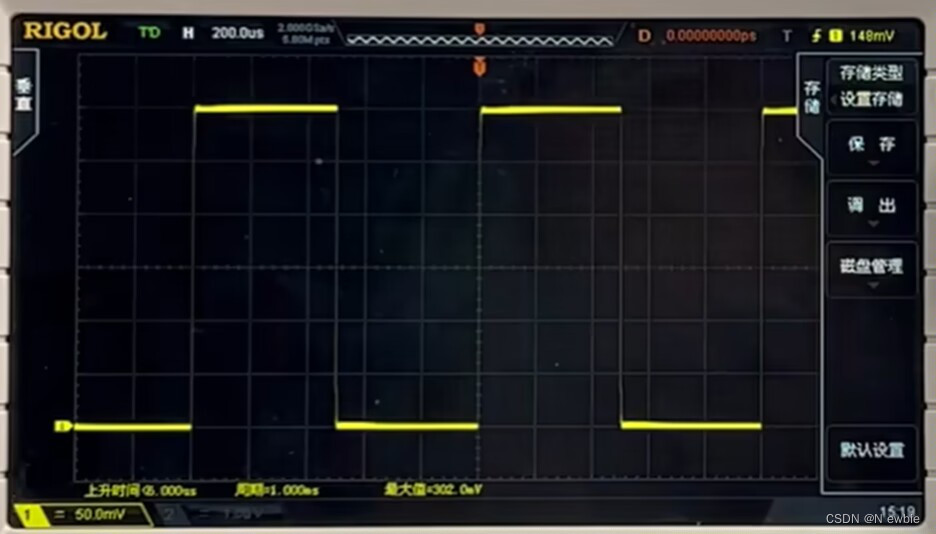

storage：存储菜单（可恢复出厂设置，可存储到u盘，可保存、调出）

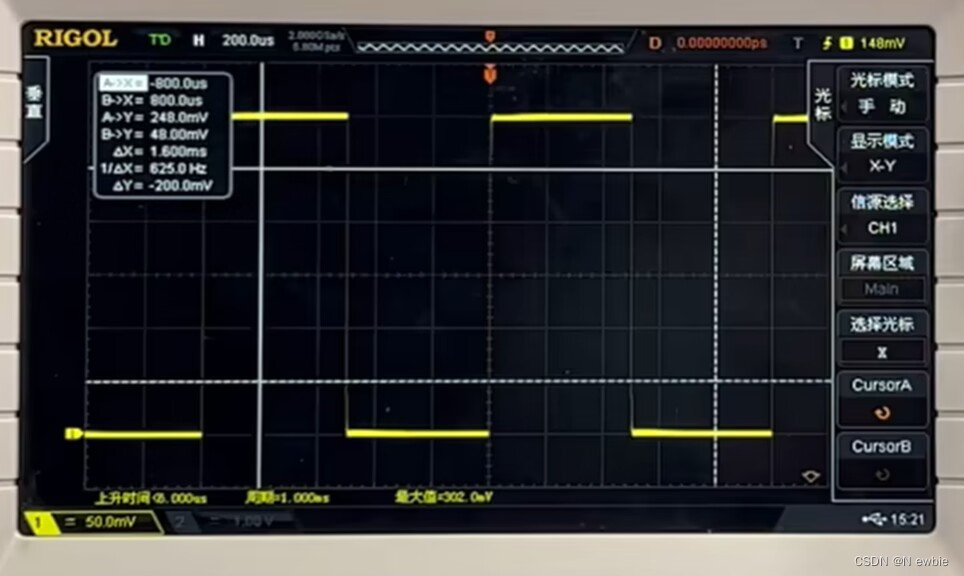

cursor：光标菜单
（光标模式：手动、追踪、自动测量）
（显示模式：x，y，x-y）手动下可测周期、最值、特殊点 等，自动可测最值

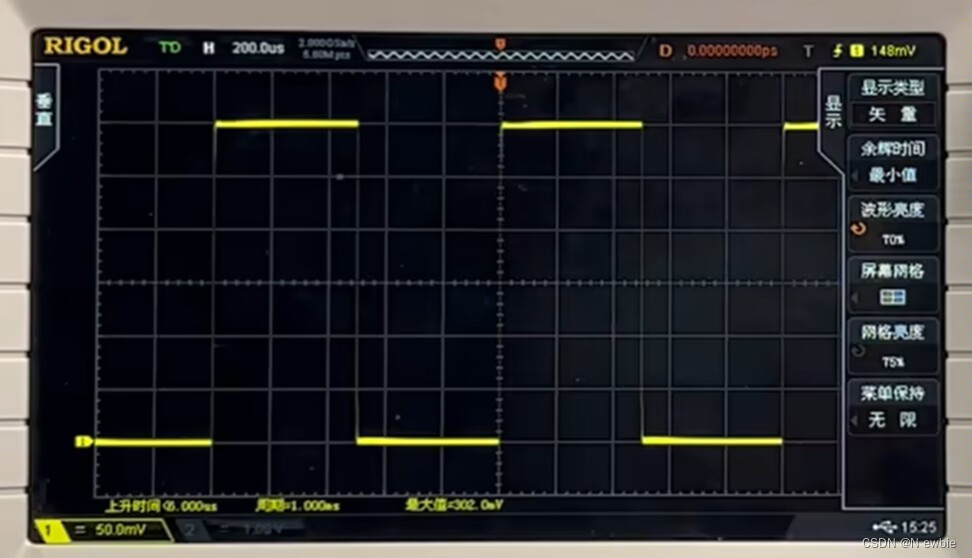

display：显示菜单
（显示类型、余晖时间、波形亮度、网格、网格亮度）

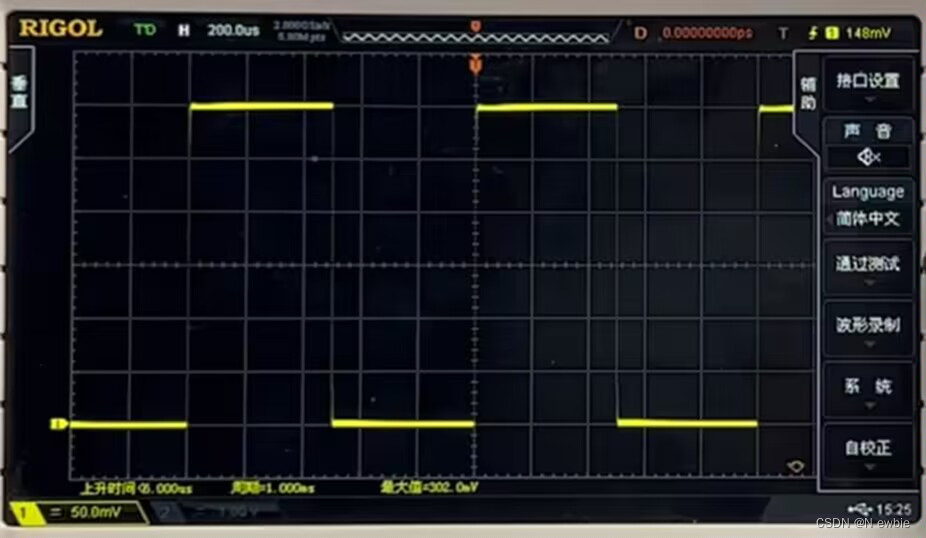

utility：
辅助功能（接口，声音，语言，通过测试，波形录制，系统，自矫正）
左侧按钮调一格的电压 ，右侧按钮调一格的时间

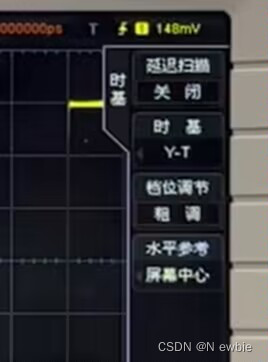

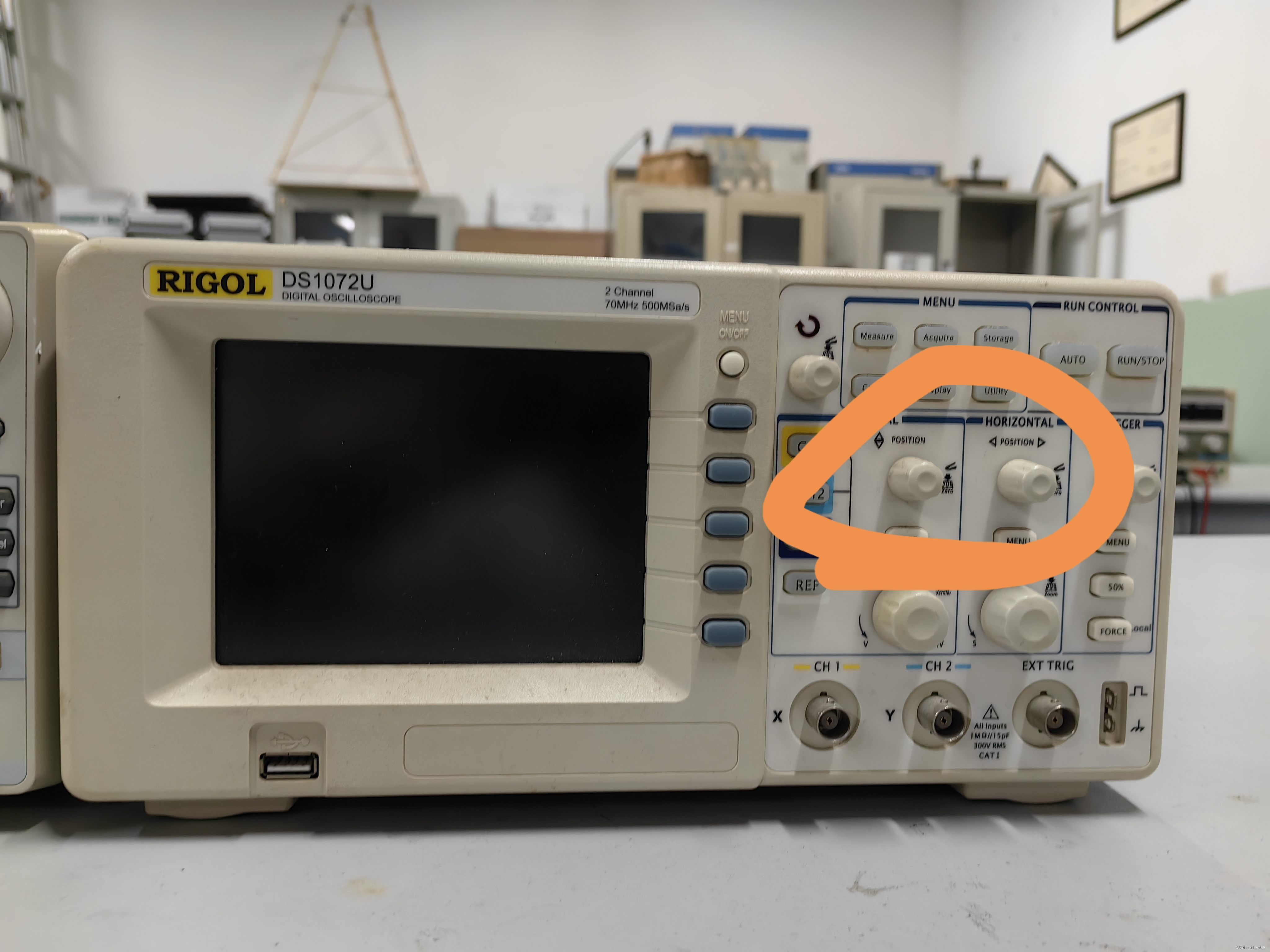

左侧调波形垂直位置，右侧调波形水平位置
（以上旋钮都可通过对应menu进行操作）
4.具体操作
采集模式：
(auto:x-y的交点无须与函数函数相交，整体测量，看不见细节
自动滚动测量，无需触发，触发会迫使通道0电平线回到中间，之后存在x-y的交点，分上升沿和下降沿 ）
（触发：x-y的交点必须与函数相交，否则无法测量）
注：以上方式无法测刚产生的波形，单次触发模式可以。
（单次触发模式：触发到上升沿自动停止，通过调整时间长度可放大波形细节）
信源：ch1/ch2......,，可测相应通道的测量项的值
带宽限制：Mhz,仪器本身决定。
接地：减少干扰（高分辨率滤波也可减少干扰）
探头：档位可选（与示波器保持一致）
（档位变化原理：探头缩小信号，示波器放大，会存在误差 ）
反向：波形颠倒（正负电平接反可直接变化出正确波形)
