RFC826-1982 ARP

1982年11月IETF组织发布RFC826描述制定,用于解决将IP地址解析为MAC地址，实现可信以太网二层数据帧转发时目的MAC地址的解析。ARP技术可以理解为三层数据包转发至二层网络时，自动解析到目的MAC地址，以便完成后续数据帧封装广播转发过程。或主机转发数据包时，解析目的IP所在的MAC地址的技术。在实际环境中，ARP表是否正常需要重点关注。

一、概念

ARP缓冲表：以太网设备中，用于存储IP地址及解析后的MAC地址对应关系的缓存逻辑表。

动态ARP表项：由ARP协议自动生成和维护，具体为ARP报文。可以被新的ARP表项覆盖，也可被静态ARP表项覆盖。当老化时间到或接口DOWN都会自动删除该表项。

静态ARP表项：由手工进行配置，不会老化，也不会被动态表项覆盖。静态ARP表项又分为短静态ARP表项和长静态ARP表项，在长ARP表项中，描述了该IP地址通信时所使用的端口及其VLAN属性。

二. Ethernet II数据帧结构

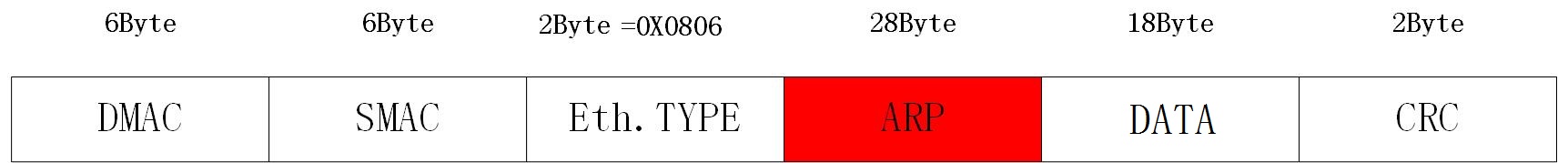

Ethernet II ARP封装格式

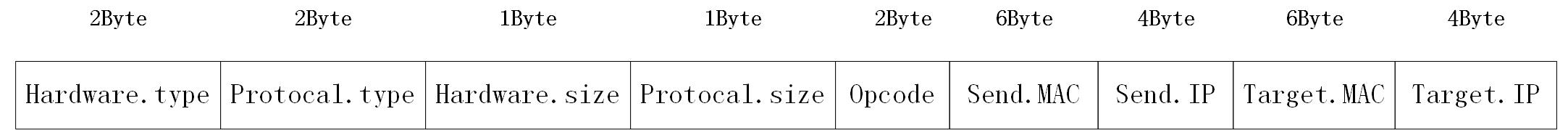

ARP字段封装格式

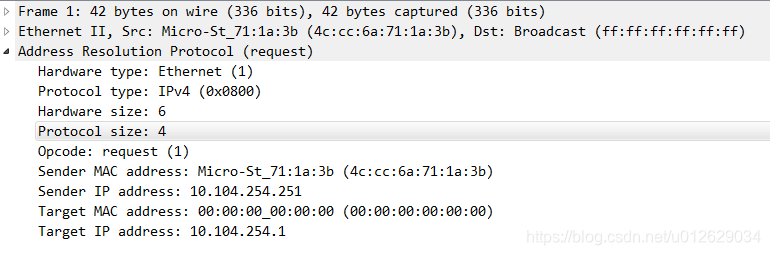

Hardware.type（硬件类型）: 表示硬件地址的类型。它的值为1表示以太网地址；

Protocal.type（协议类型）: 表示要映射的协议地址类型。它的值为0x0800即表示IP地址；

Hardware.size（硬件地址长度）：指出硬件地址的长度，单位为字节；

Protocal.size（协议长度）：指出协议长度，单位为字节；

Opcode（操作类型）：1表示ARP请求，2表示ARP应答；

Send.MAC（发送端MAC地址）：发送方设备的硬件地址；

Send.IP（发送端IP地址）：发送方设备的IP地址；

Target.MAC（目标MAC地址）：接收方设备的硬件地址。

Target.IP（目标IP地址）：接收方设备的IP地址。

三. 数据报文类型

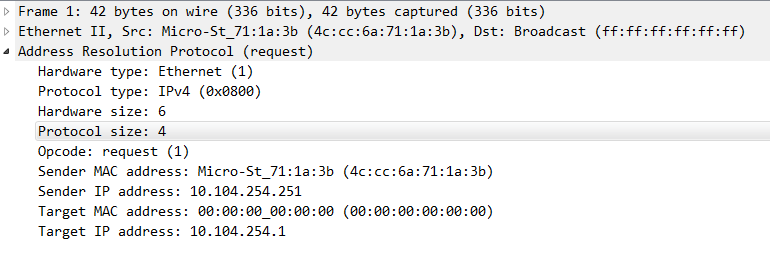

请求报文

广播发送请求报文给同二层的所有设备，目的IP和MAC为0的ARP报文，操作请求为1。

注：Wireshark捕获的数据包在这里＜64字节，成因软件位于系统之上，网卡作为前端数据接收装置，会对校验进行处理，而且ARP字段作为数据帧的Data字段，Padding填充也由网卡完成。

应答报文

单播发送应答报文给请求主机，在此之前写入对方ARP对应关系至本设备，请求操作为2。

四. 常规配置
