【分立元件】MOSFET管导通电阻

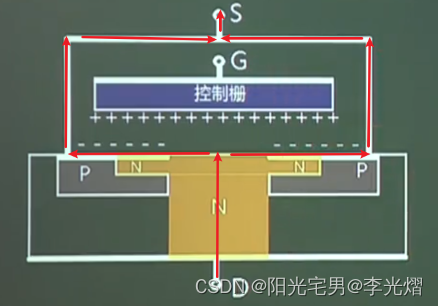

根据MOSFET的工作原理，以N型MOSFET为例。在MOS管导通时，电流是由漏极（D极）流向源极（S极），电流流过单一N型半导体，所以是单一的电阻导电性质。与三极管的导通压降0.7V不同，三极管属于电导调制效应。

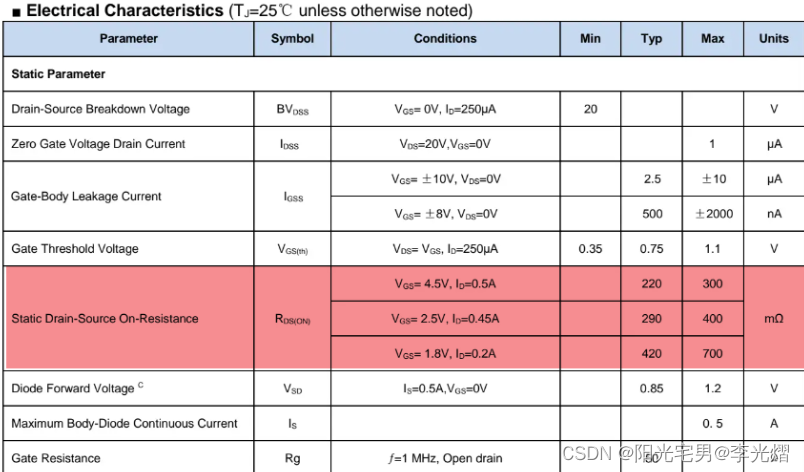

在规格书中的电气特性，也都会标出不同Vgs电压和不同电流下导通电阻值范围。

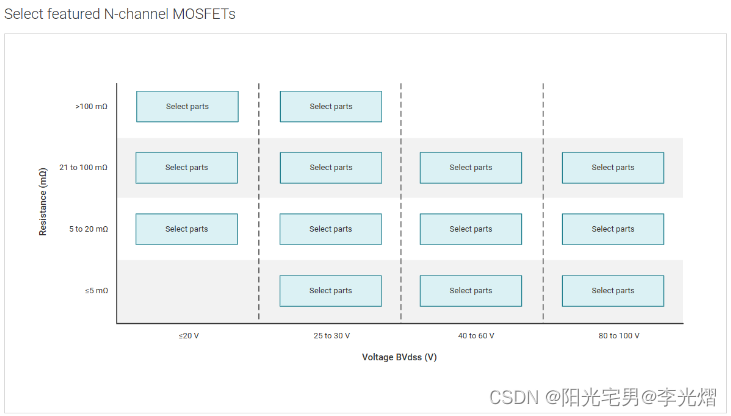

相对来说，耐压越高的MOSFET要做的越厚，那么导电路径就会越长，导通电阻RDS也会越大。如果导电沟道越宽，导通电阻就会越小。MOSFET的长处是低压场合，恒量MOSFET的导通就是导通电阻的概念。
