如何把MOSFET 用作开关管 MOSFET 特性 MOSFET开关电路 单片机驱动电机的简单电路
https://www.electronics-tutorials.ws/transistor/tran_7.html

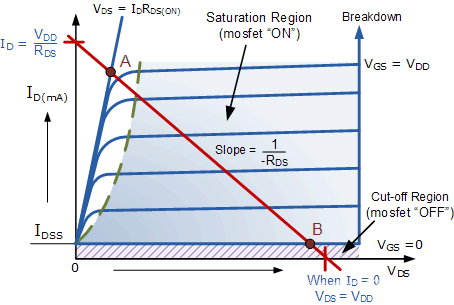

MOSFET 晶体管是可以电压驱动电流。
常用的是N沟道MOSFET，P沟道的制作成本高。

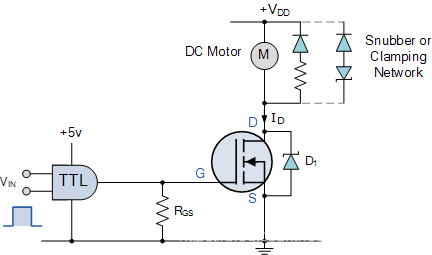

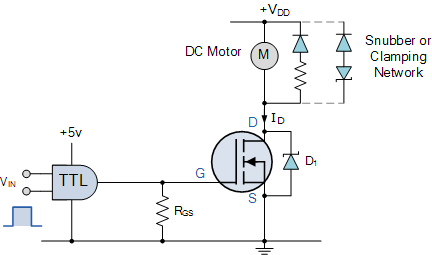

简单功率MOSFET电机控制器。这是一个典型的 MOSFET开关电路。
由于电动机负载是电感性的，因此在电感性负载两端连接了一个简单的飞轮二极管，以在MOSFET将其“关断”时消散电动机产生的任何反电动势。由齐纳二极管与二极管串联形成的钳位网络也可用于允许更快地切换以及更好地控制峰值反向电压和压降时间。
为了增强安全性，当使用电感性负载（例如电动机，继电器，螺线管等）时，还可以在MOSFET开关的整个通道上放置一个额外的硅或齐纳二极管D 1，以抑制过电压开关瞬变和噪声，从而为开关提供了额外的保护。 MOSFET开关（如果需要）。电阻R GS用作下拉电阻，可在MOSFET关断时将TTL输出电压下拉至0V。

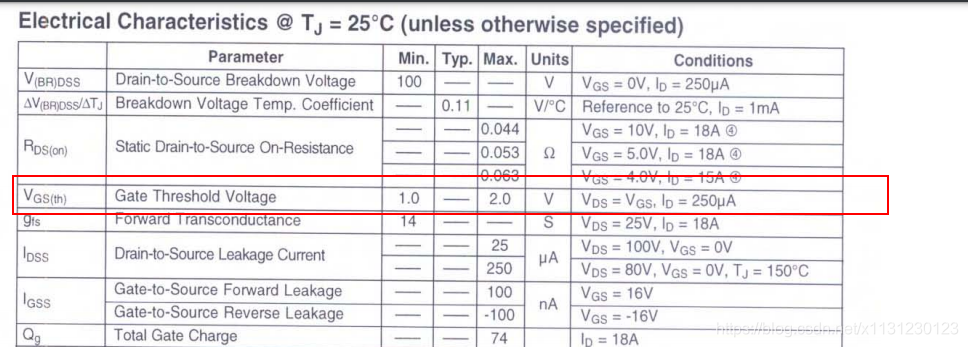

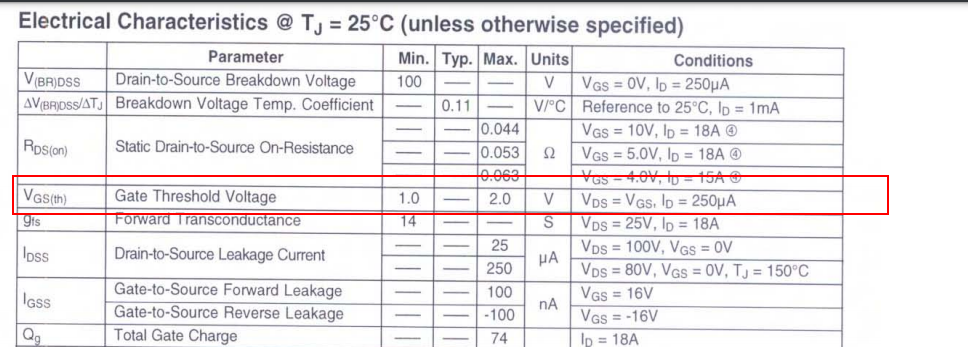

Vgs开启电压在1V到2V的N沟道MOSFET：IRL540NPBF。
