【HFSS】圆极化辐射边界对比

@[辐射边界]

1.Radiation

设置

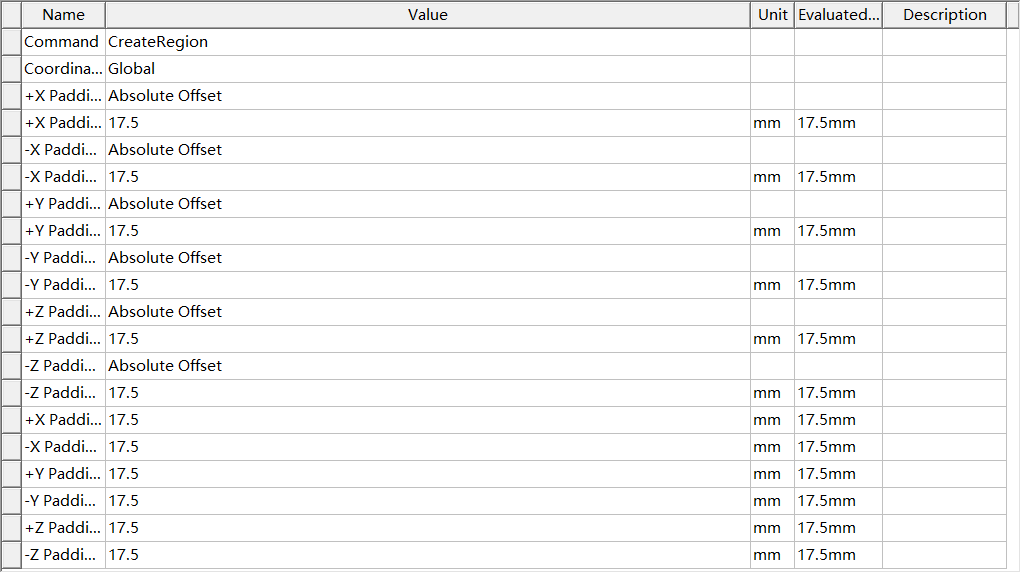

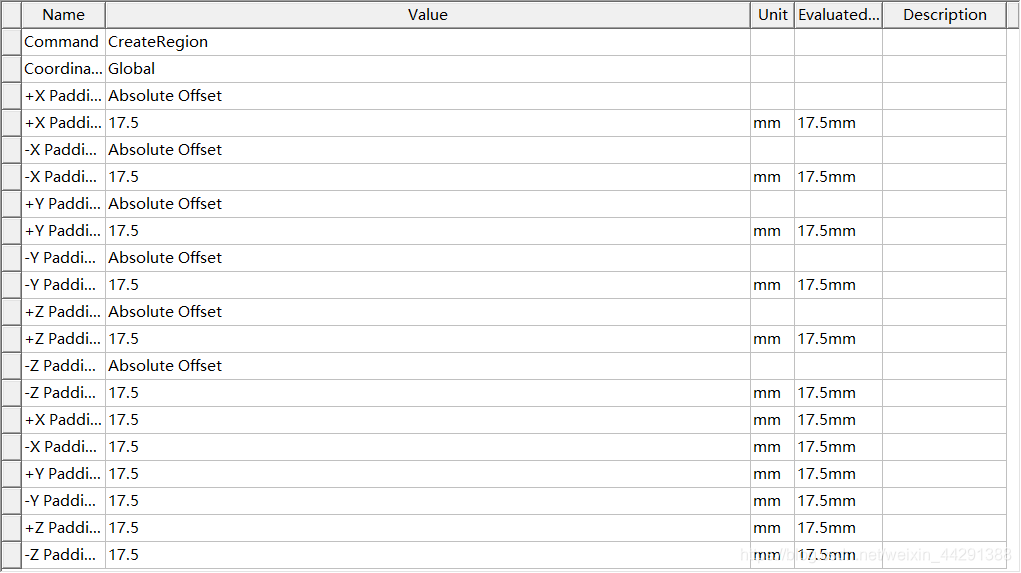

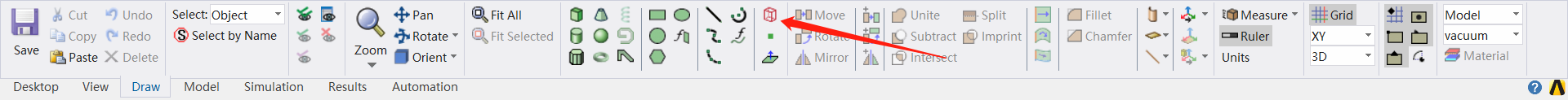

新建一个region box,offset设置成最低频率波长的1/4lamda在这里插入图片描述
或者

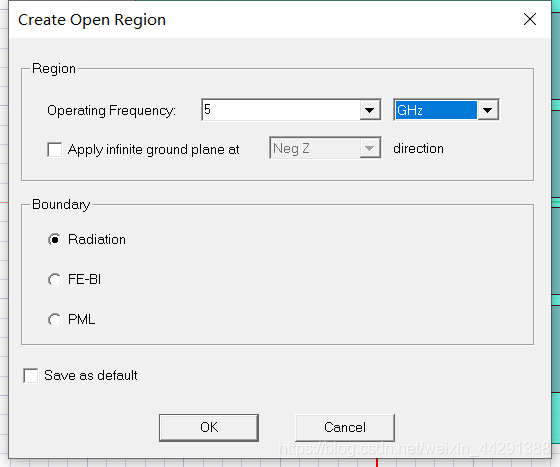

HFSS->model->open region
在这里插入图片描述

在这里插入图片描述

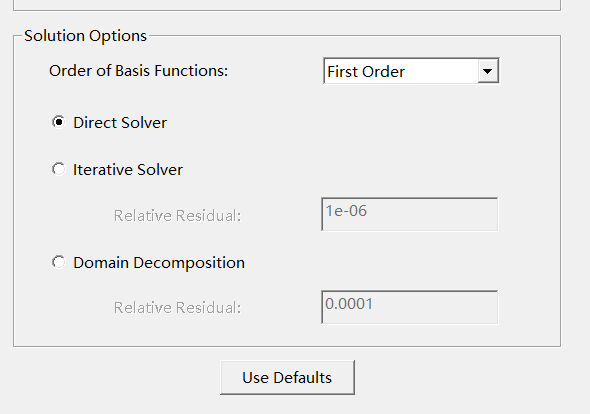

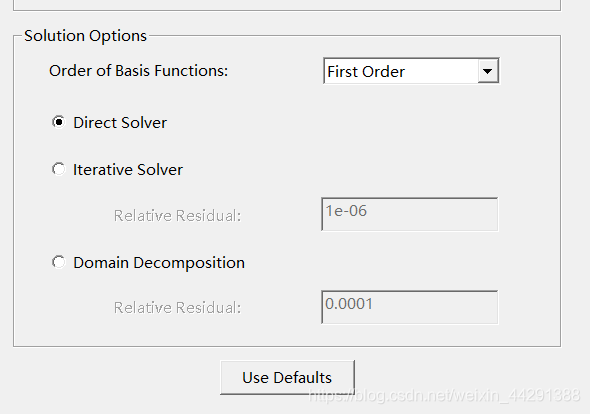

Solution Options 保持默认
在这里插入图片描述

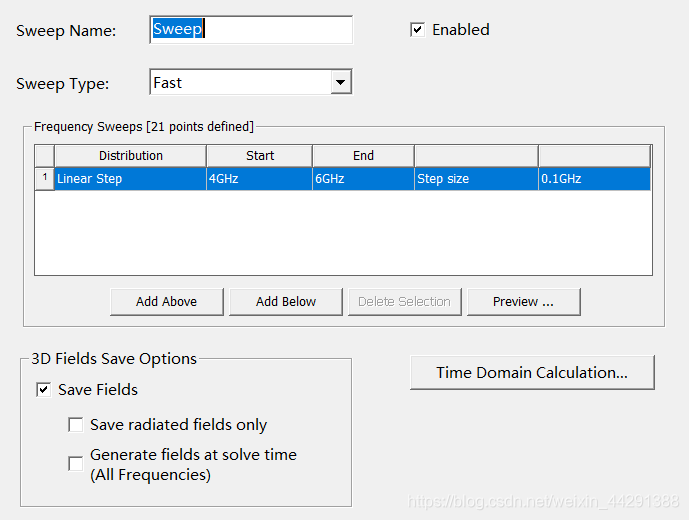

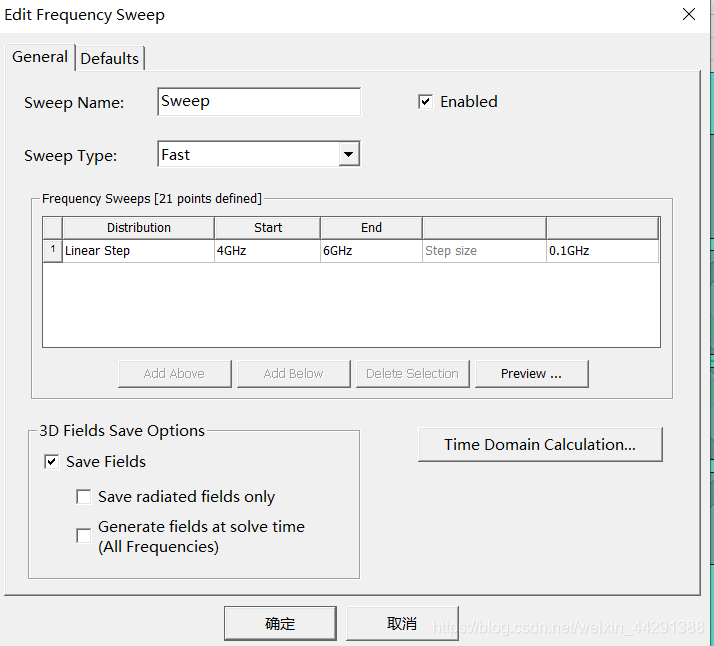

采用Fast算法
在这里插入图片描述

结果

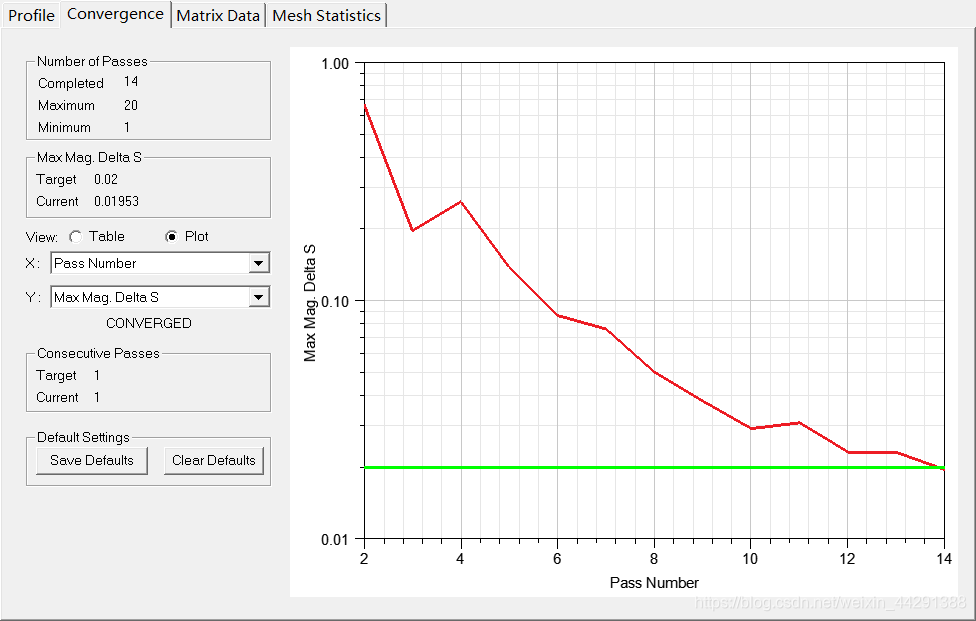

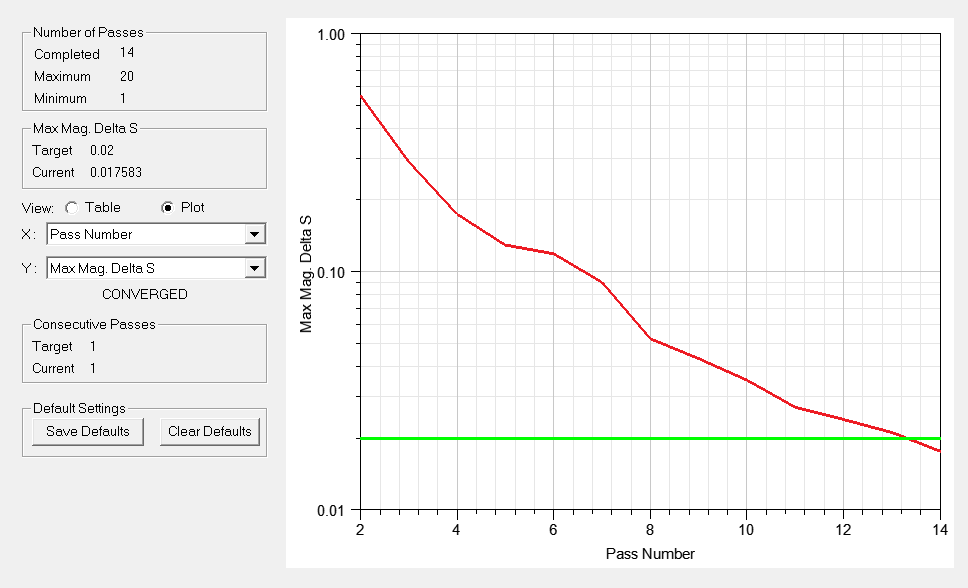

第14步收敛
在这里插入图片描述

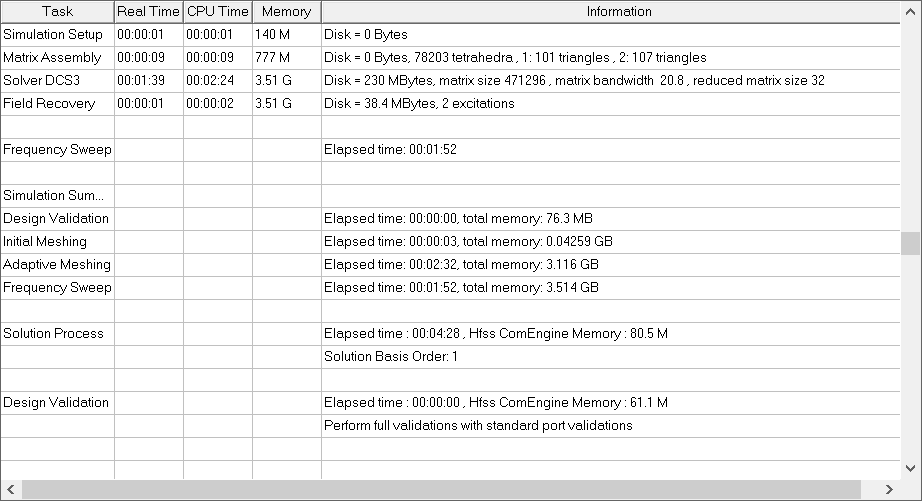

用时04:28
在这里插入图片描述

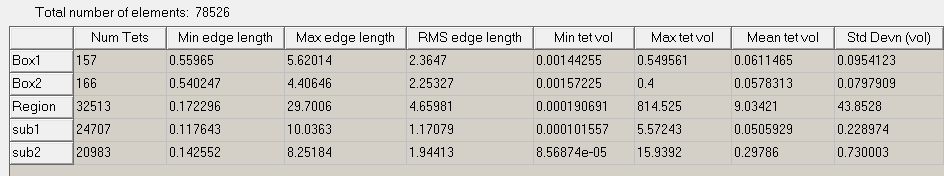

网格7.8w
在这里插入图片描述

2.PML

设置

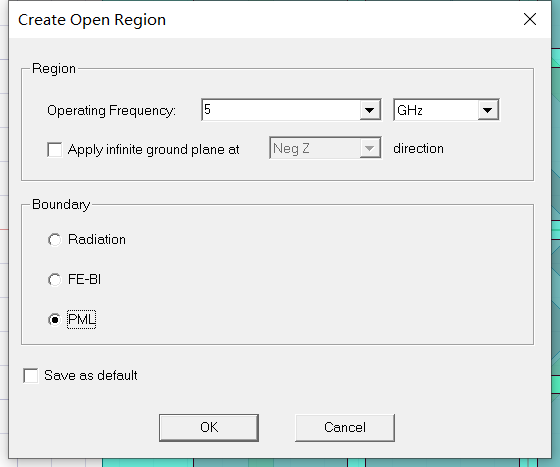

HFSS->model->open region
在这里插入图片描述

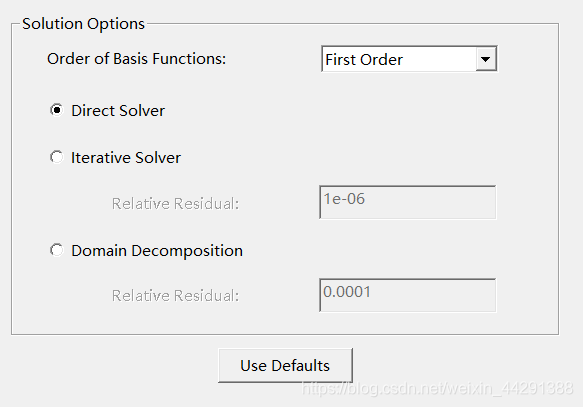

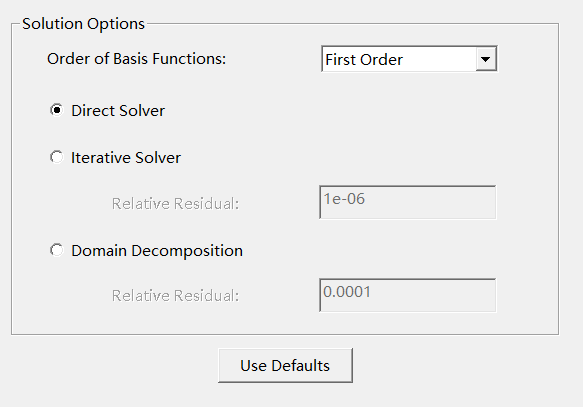

默认
在这里插入图片描述
依然使用fast
在这里插入图片描述

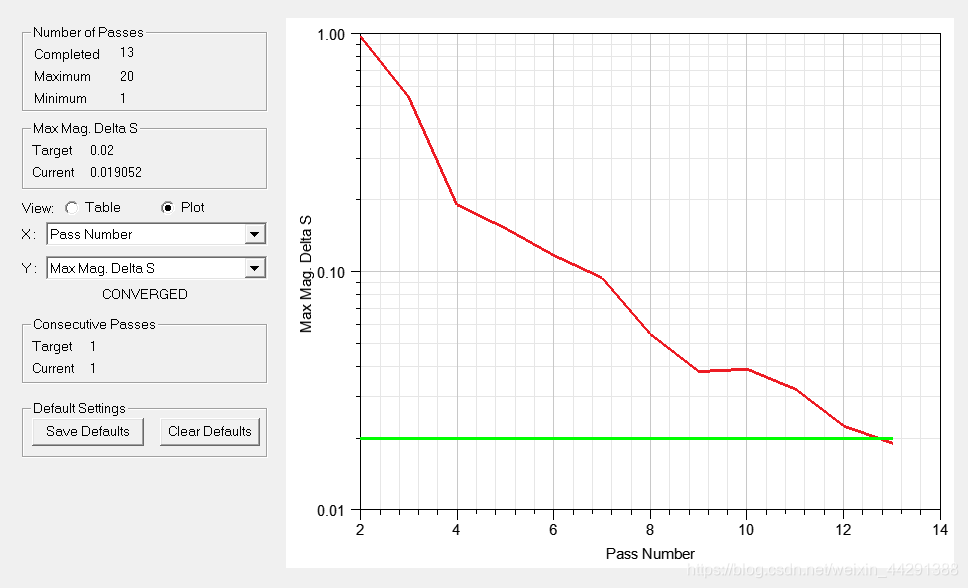

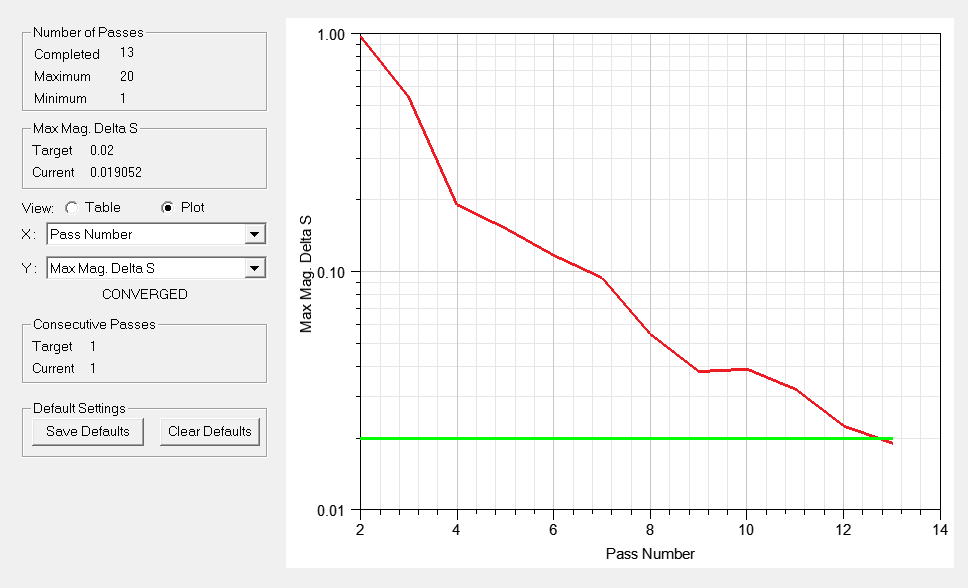

结果在这里插入图片描述

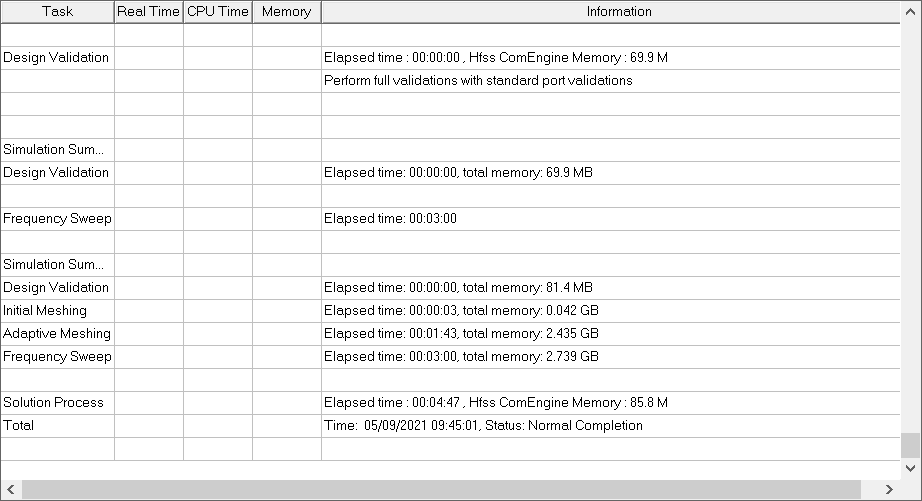

用时04:47在这里插入图片描述

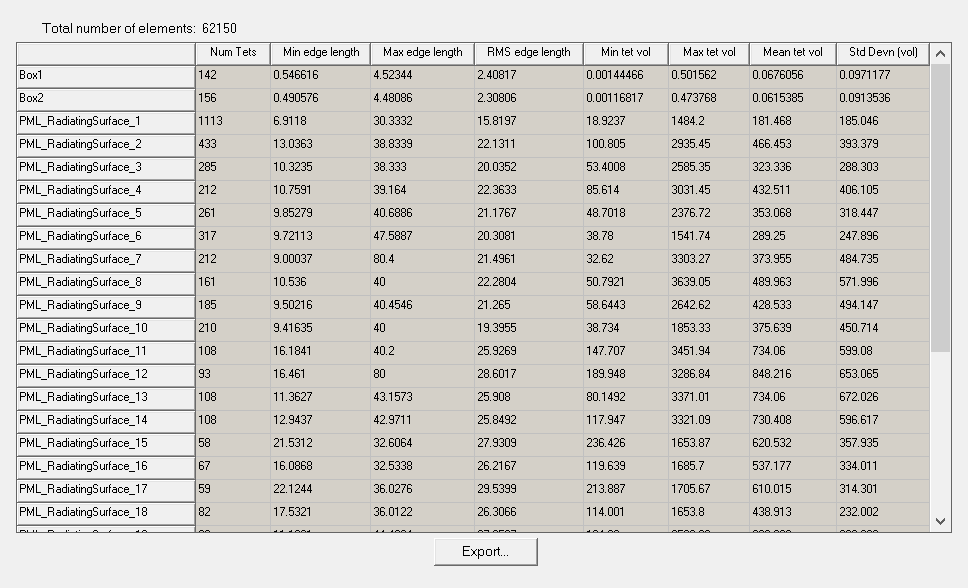

网格6.2w
在这里插入图片描述

3.FE-BI

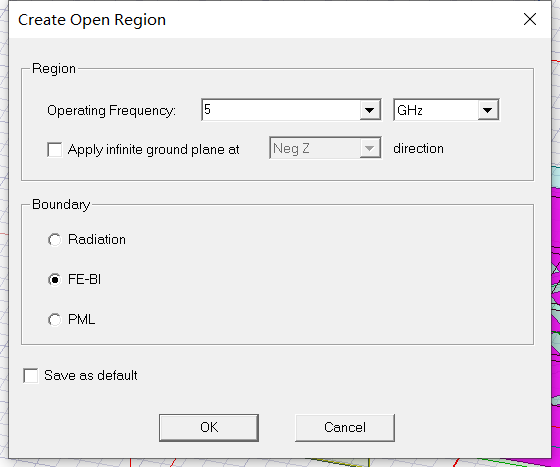

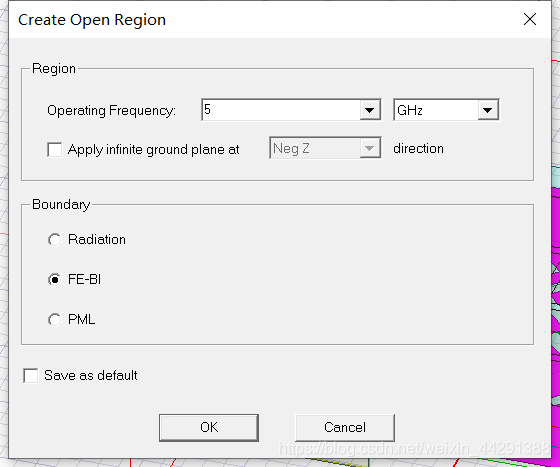

设置在这里插入图片描述

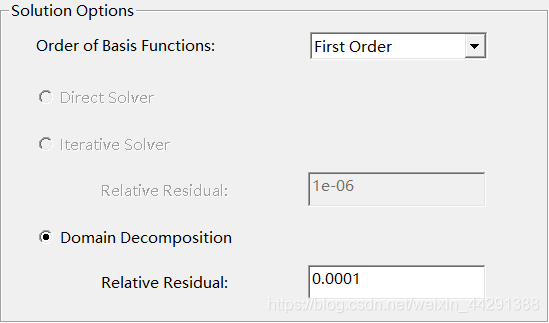

FE-BI默认采用了Domain 在这里插入图片描述

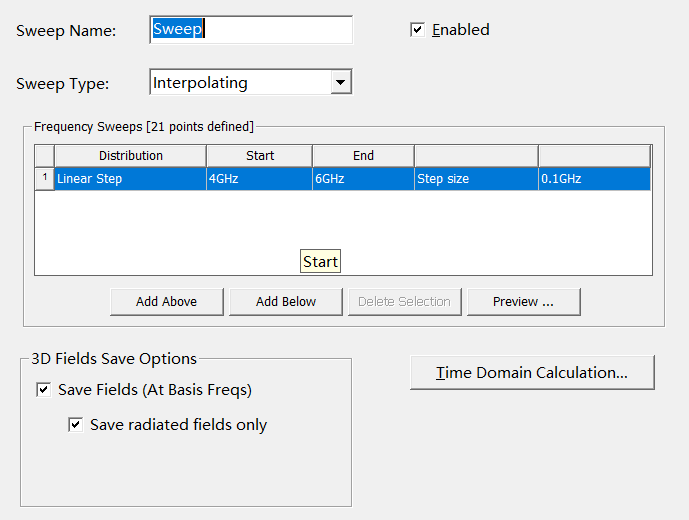

由于FE-BI不能选择Fast算法,为了加快仿真速度,这里采用Interpolating
在这里插入图片描述
## 结果在这里插入图片描述

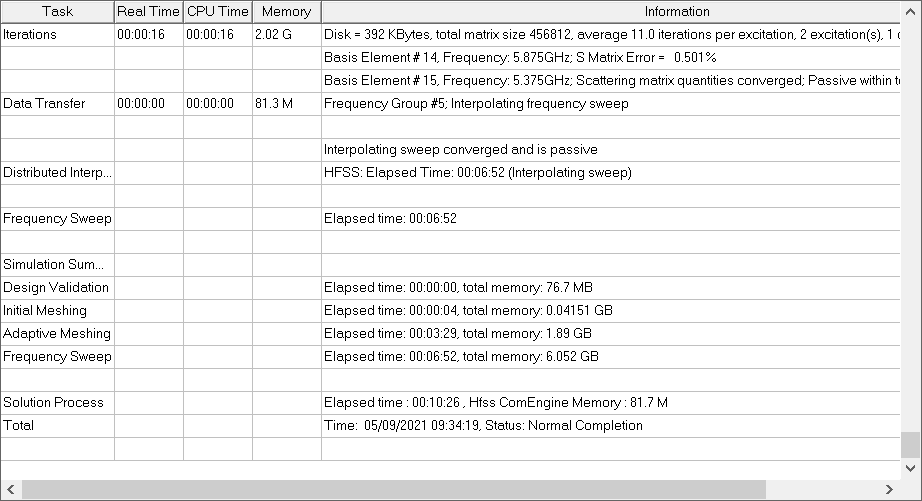

用时10:26
在这里插入图片描述

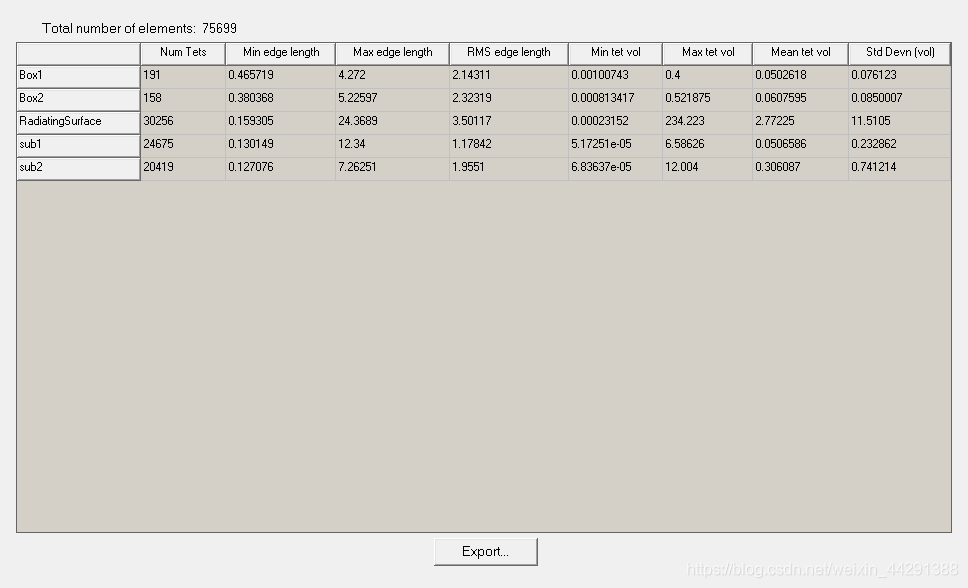

网格7.5w
在这里插入图片描述

辐射边界结果对比

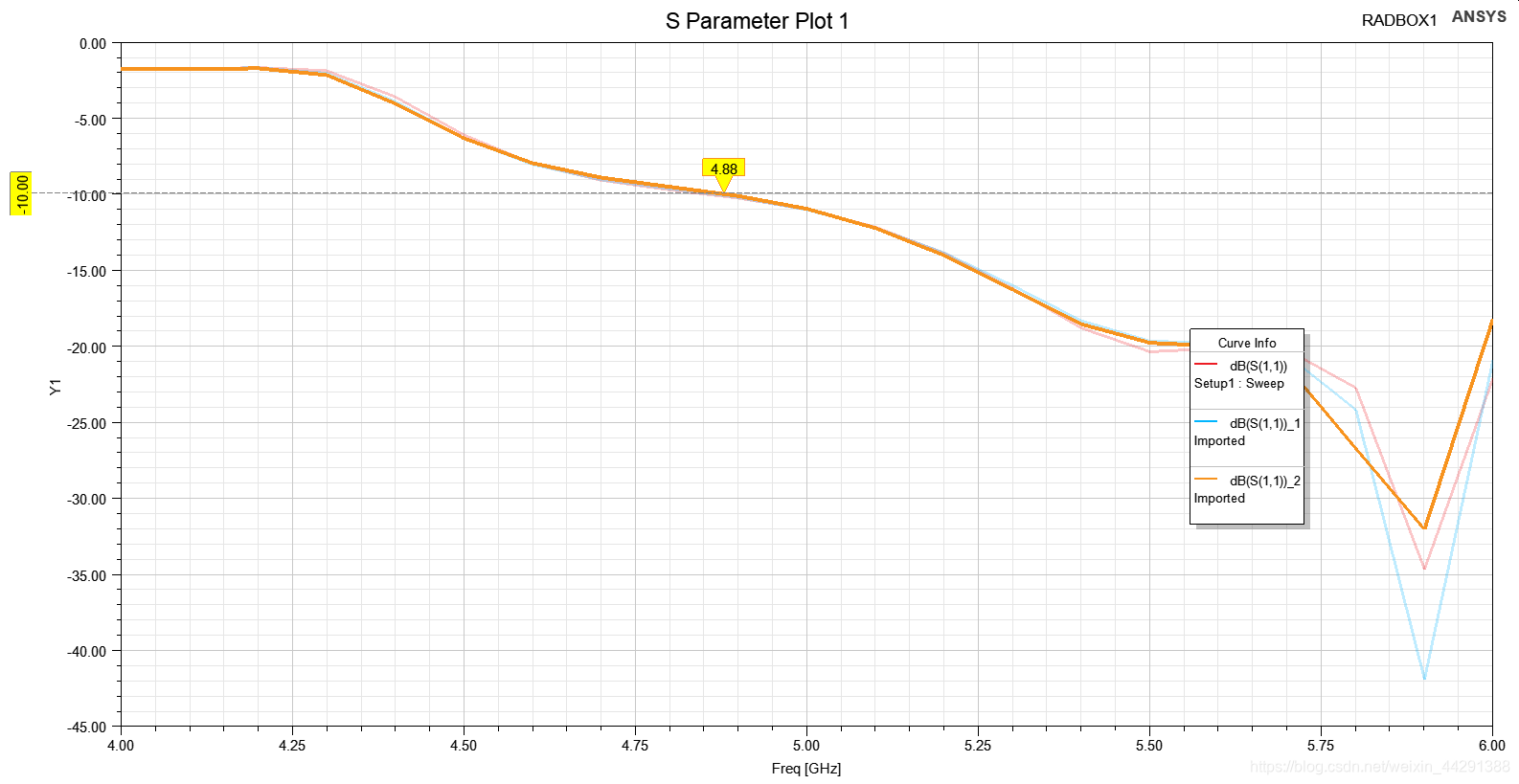

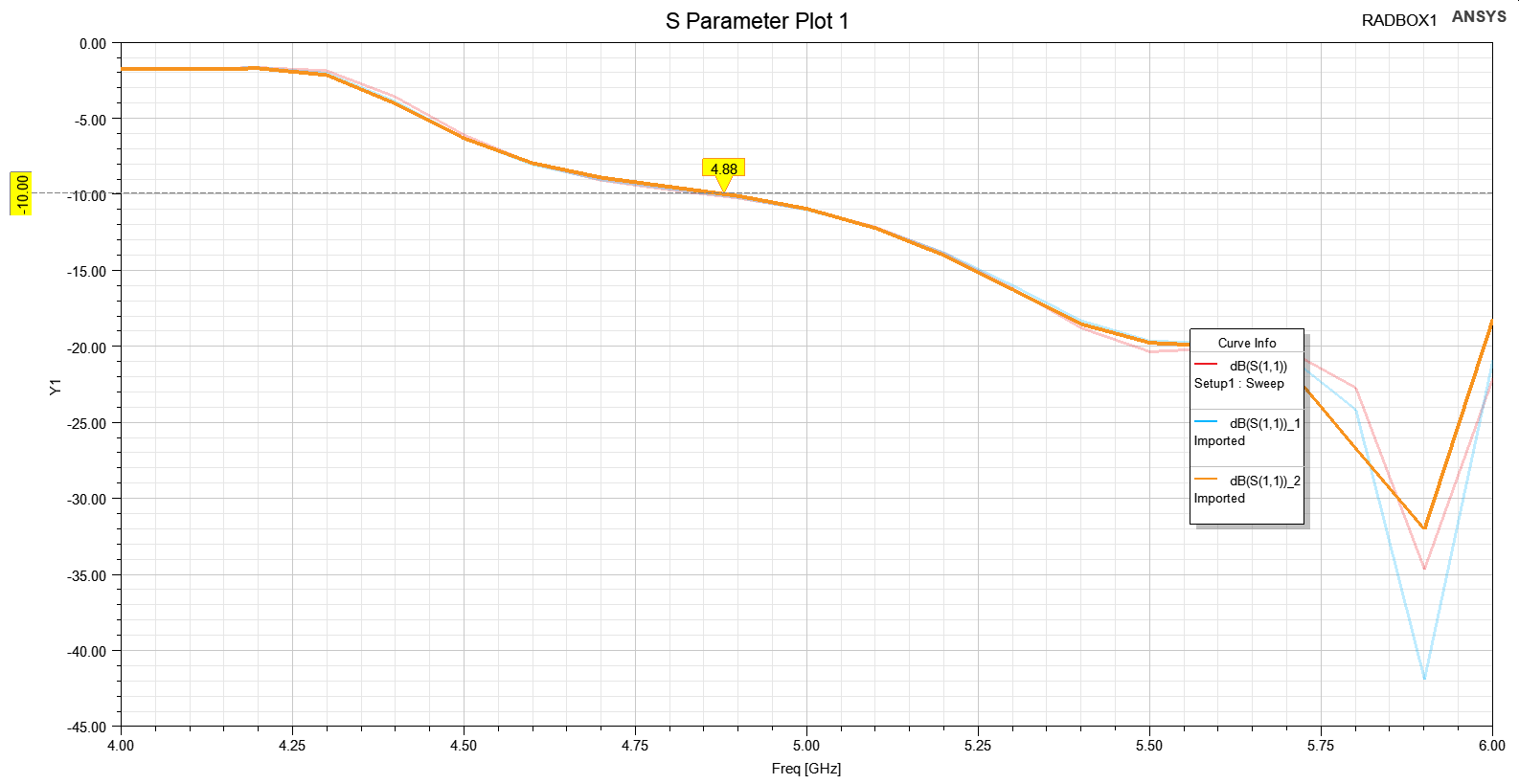

S参数

基本完全一致
在这里插入图片描述

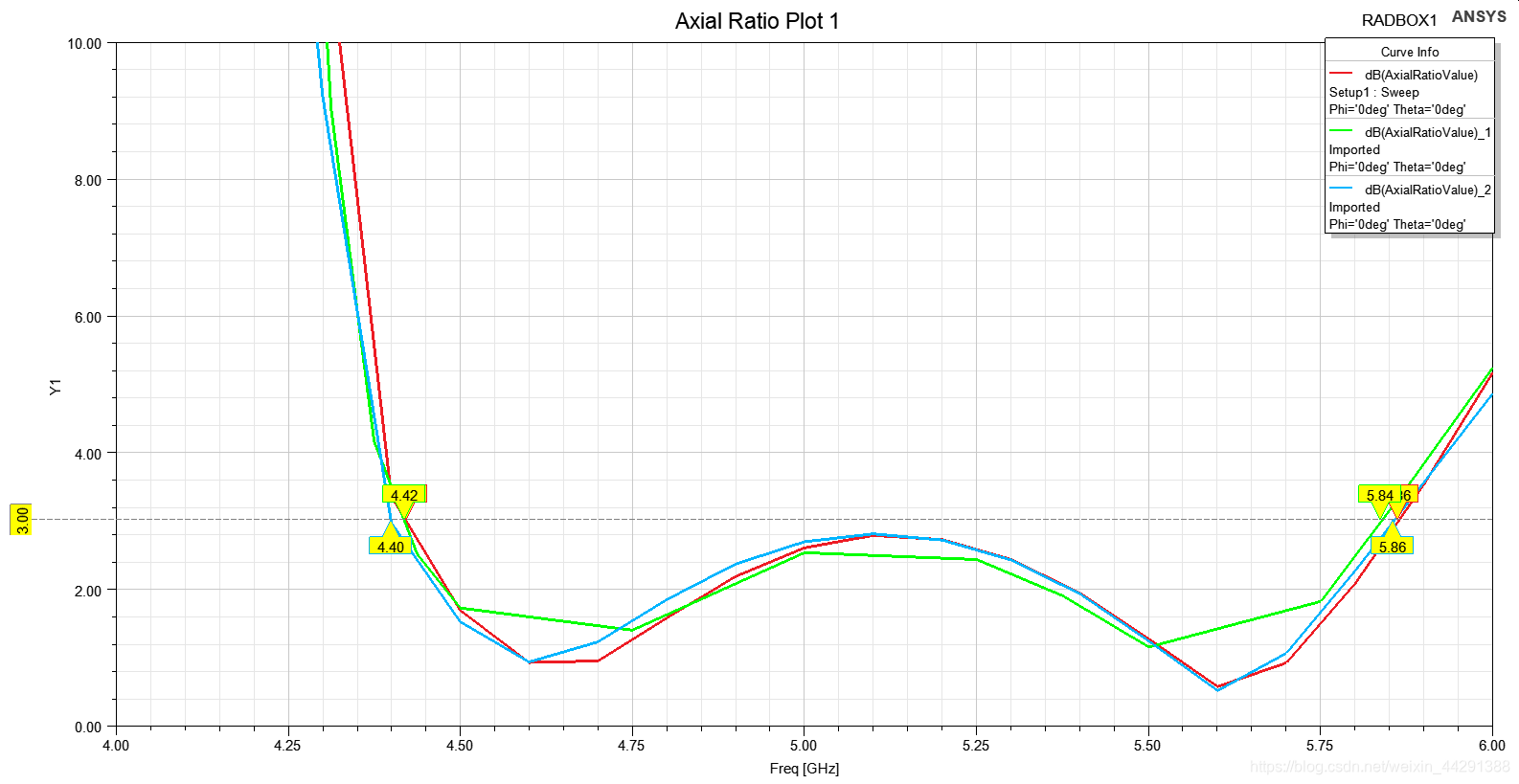

轴比

也基本完全一致
在这里插入图片描述

结论

采用三种边界得到的结果是基本一致的。在普通的单元天线中采用Rad或者PML就可以了,速度较快。PML也适合在阵列或者需要扫描的情况下使用。
