IDEA使用activiti bpmn流程设计器camunda-modeler

一、前言

大家都知道，在开发工作流项目的时候，需要先画好.bpmn流程图文件，Activiti官方对Eclipse工具提供了默认的流程图设计插件，支持效果较好，但是如今大多数人都使用的IDEA开发工具，难道在做工作流项目的时候，为了设计流程图文件就要换成Eclipse去实现这个项目吗？或者说一个项目画图用Eclipse、编码用IDEA，不过确实有人这么干过，其实没必要啦。另外说明一下IDEA并不是没有流程设计图的插件，其实IDEA也有一款流程图设计器插件叫actiBPM，不过这个太不好用了，问题很多，有乱码等各种问题需要解决，在现在新版IDEA中更是出现报错无法使用的BUG，总之问题很多。

二、流程图设计工具

• Activiti Designer（推荐）

Activiti官方专为Eclipse开发工具提供的一款流程设计器插件，可实现设计.bpmn图，支持效果较好，推荐使用，需安装Eclipse开发工具

• actiBPM

IDEA开发工具自带的一款流程设计器插件，可实现设计.bpmn图，支持效果较差，不推荐使用。

• Activiti-Model（推荐）

Activiti默认的一款在线流程设计器，可在线设计.bpmn流程图文件，需要集成Activiti-Model，然后项目运行后可以在线设计流程图，推荐使用。

• camunda-modeler（推荐）

基于 bpmn.io的面向 BPMN DMN和CMMN的集成建模解决方案，camunda-modeler是一款外部流程设计器，同普通安装软件一样安装完后双击.exe程序即可使用，也可以通过IDEA安装外部Tool使用。

官网版本： https://blog.camunda.com/post/2019/04/camunda-modeler-3.0.0-released/

二、Camunda Modeler下载渠道

• 官网下载

https://bpmn.io/modeler/

• GitHub下载

https://github.com/camunda/camunda-modeler

• 百度网盘

链接：https://pan.baidu.com/s/1KdQrCBo4k5j6UNF4m1Ki4g
提取码：8i44

三、IDEA安装外部Tools

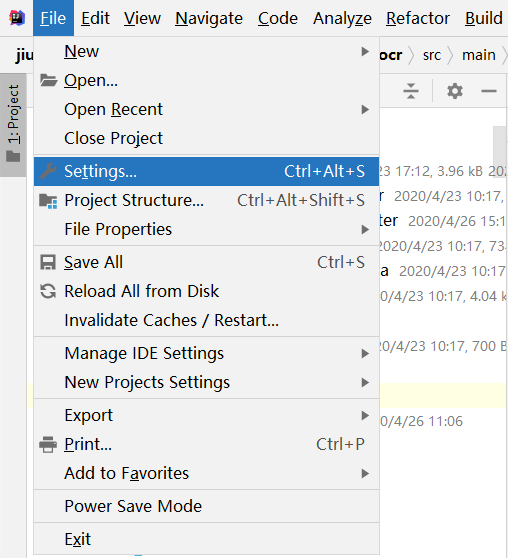

• File——>settings

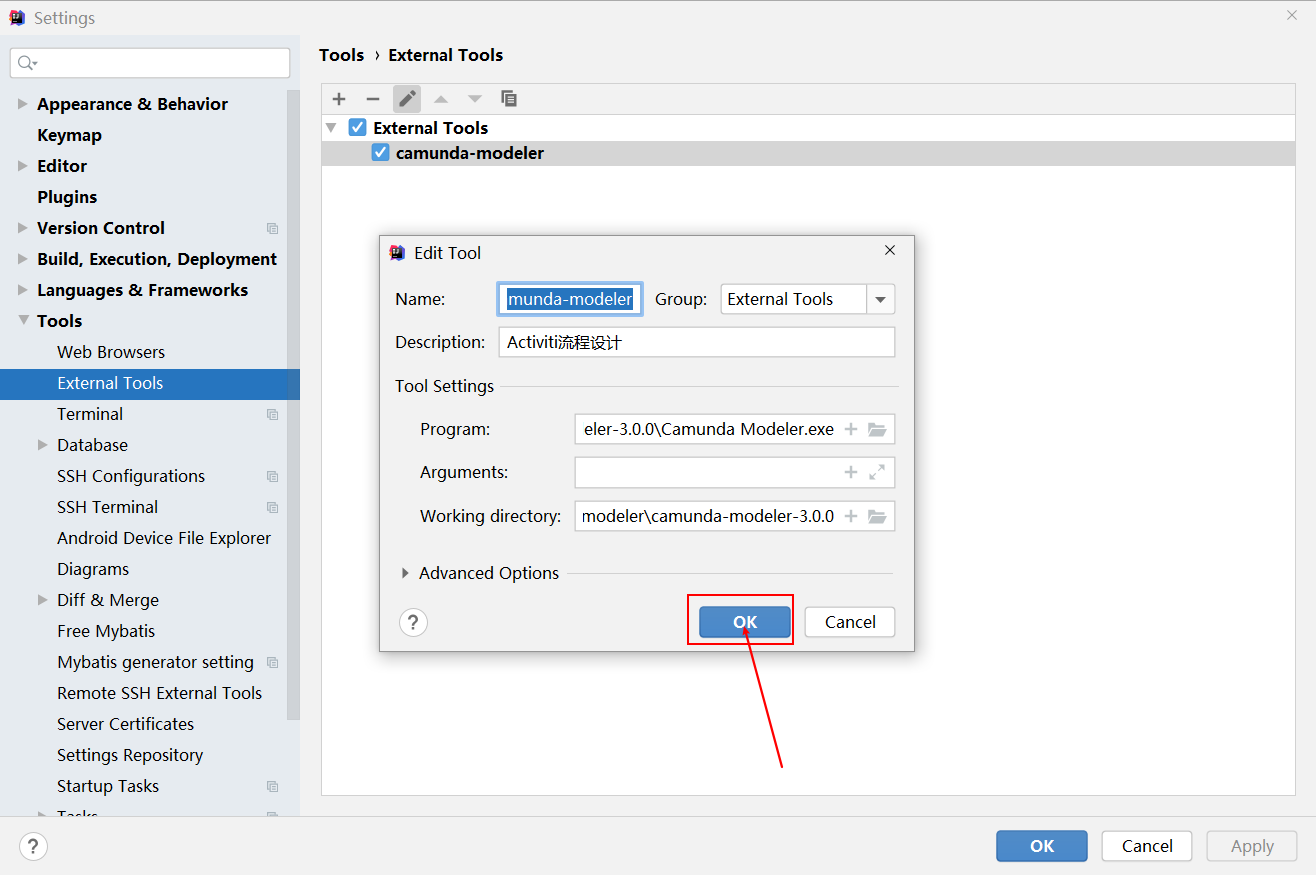

• Tools——>External Tools

  点击OK后，重启IDEA.

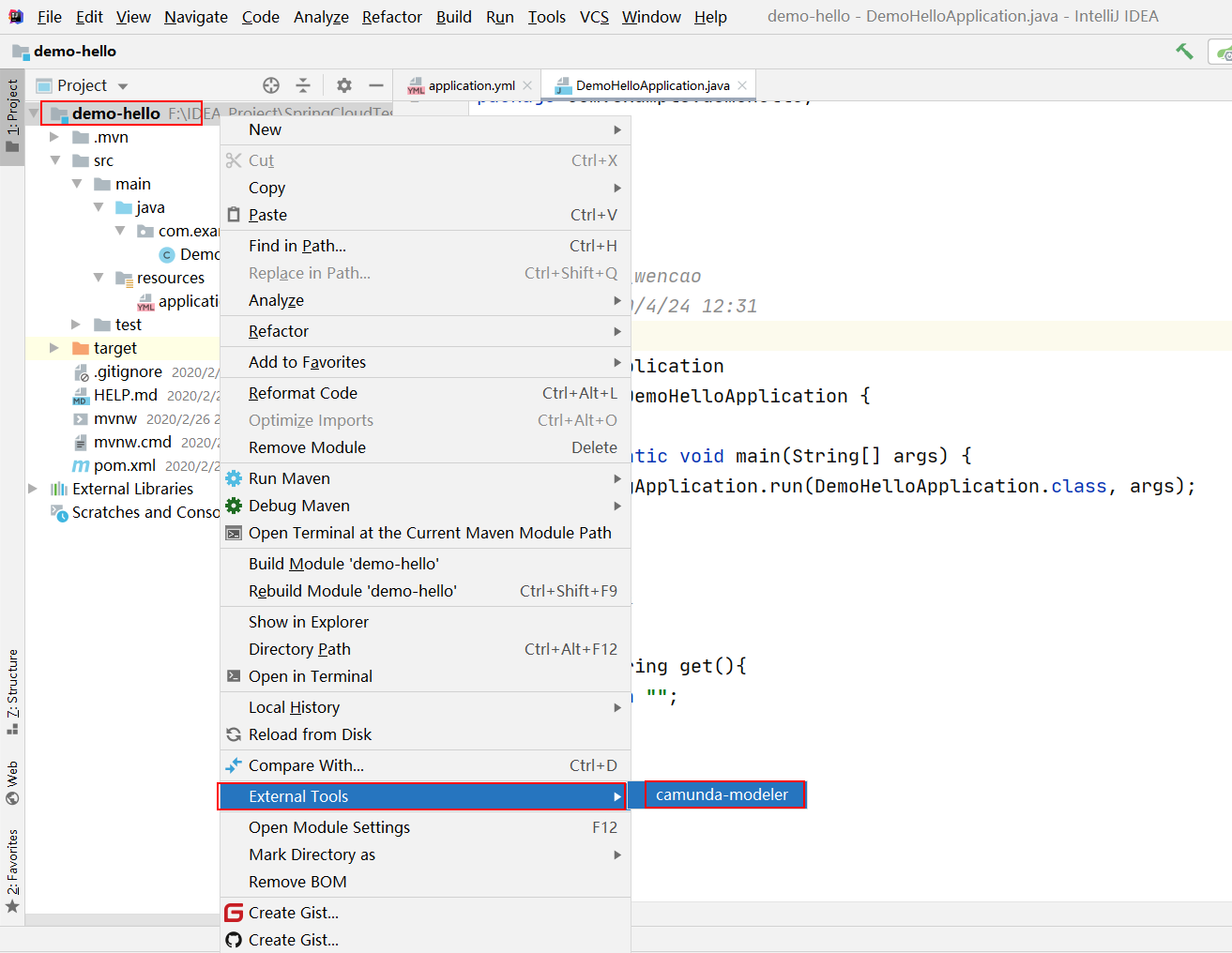

• 点击项目右键找到External Tools ——> camunda-modeler开始流程设计

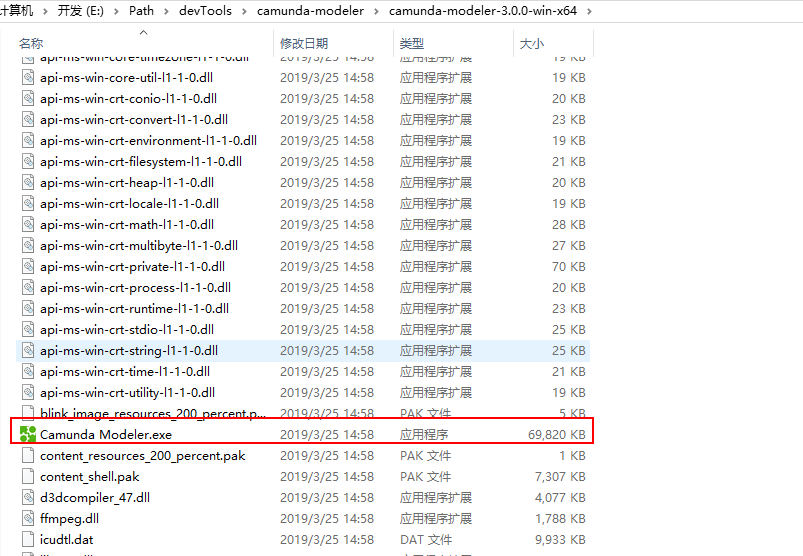

  除了通过IDEA打开外部Tools使用camunda-modeler外，还可以直接在磁盘找到安装目录双击.exe程序启动


• 启动后界面


四、camunda-modeler学习资料

• camunda流程图设计工具

https://segmentfault.com/t/camunda-modeler

• 参考

https://blog.csdn.net/Arsenalzjx/article/details/96288482
