Zigbee开发实践 （一）CC2530基础开发—点灯

开发环境：IAR集成开发环境
硬件平台：胜达电子Zigbee套件

一、Zigbee和CC2530简介

1、Zigbee

（1）IEEE 802.15.4标准的优点:
A：低功耗
B：低价格
C：低数据传输率
IEEE 802.15.4标准制定小组的任务:
A：物理层 (DSSS)：数据的调制发送和接收解调，介质选择，信道选择。
B：MAC 层 (CSMA/CA)：产生网络信标，支持设备的安全性等。

ZigBee是建立在 IEEE 802.15.4 标准之上，由于 IEEE 802.15.4标准只定义了物理层协议和MAC 层协议，于是成立了zigbee联盟，ZigBee联盟对其网络层协议和 API 进行了标准化，还开发了安全层。经过ZigBee联盟对 IEEE 802.15.4 的改进，这才真正形成了ZigBee协议栈(Zstack)。
  
（2）ZigBee的特点：
数据传输速率低：10KB/秒~250KB /秒，专注于低传输应用。
功耗低：在低功耗待机模式下，两节普通5号电池可使用6~24个月。
成本低：ZigBee数据传输速率低，协议简单，所以大大降低了成本。
网络容量大：网络可容纳 65,000 个设备。
时延短：通常时延都在 15ms~30ms。
安全： ZigBee提供了数据完整性检查和鉴权功能，采用AES-128加密算法（美国新加密算法，是目前最好的文本加密算法之一）

2、CC2530

高性能、低功耗的8051微控制器内核（比51单片机多了些寄存器，操作起来都差不多）；
适应2.4GHz IEEE 802.15.4的RF收发器；
电源电压范围宽（2.0～3.6V）；
看门狗、电池监视器和温度传感器；
具有8路输入8～14位ADC；
2个串行, 1个红外发生电路；
1个通用的16位和2个8位定时器；
高级加密标准（AES）协处理器；
21个通用 I/O 引脚，2个具有20mA的电流吸收或电流供给能力；
小尺寸QLP-40封装，6mm×6mm。

二、点灯

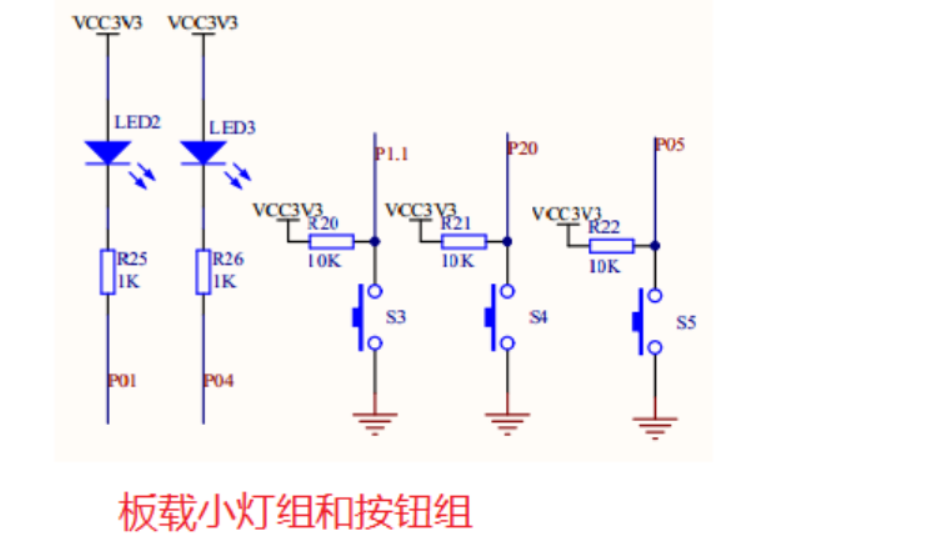

1、电路图

使用图中的S4控制LED2，S4接P20，LED2接P01。按键按下，实现LED状态反转。

2、思路

1、LED的IO口配置：
P0SEL设置为通用IO，P0DIR设置为输出模式。
输入输出IO口判断

2、KEY的IO口配置：
P2SEL设置为通用IO，P2DIR设置为输入模式，P2INP设置为上拉输入。

传送门：
上拉电阻和下拉电阻
单片机IO口输入输出模式判断

3、代码

#include #define uchar unsigned char
#define uint unsigned int#define LED P0_1
#define KEY P2_0void LED_Init();
void KEY_Init();
void delay(uint n);void main()
{LED_Init();KEY_Init();while(1){if(KEY==0){delay(100);//延时消抖if(KEY==0){while(!KEY);//当按键松开，即：KEY如果是0的时候，"!0"就是1，会一直在while循环里面LED=~LED;//LED状态反转}}}
}void LED_Init()
{P0SEL&=~0x02;//P0_1设置位通用IO口P0DIR |=0x02;//P0_1设置为输出模式
}void KEY_Init()
{P2SEL&=~0x01;//P2_0设置为通用IO口P2DIR |=0x01;//P2_0设置为输入模式P2INP&=~0x81;//设置输入模式为上/下拉输入
}void delay(uint n)
{uchar t;for (t = 0; t < n; t++);for (t = 0; t < n; t++);for (t = 0; t < n; t++);for (t = 0; t < n; t++);for (t = 0; t < n; t++);
}
