p1口实验_Zigbee-1-基础实验-1
内容列表
1.1 点亮一个LED
1.2 按键
1.3 外部中断
1.4 定时器T1（16位），采用查询方式，模模式
1.5 定时器1，采用中断方式，模模式
1.6 串口通讯
1.6.1 串口发送
1.6.2 串口发送和接收
1.6.3 UART0控制LED

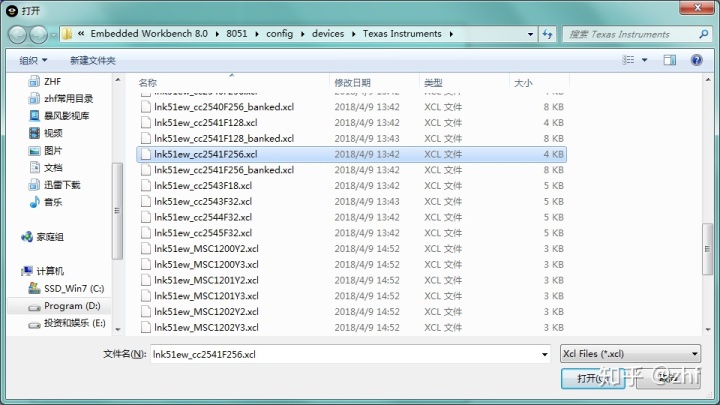

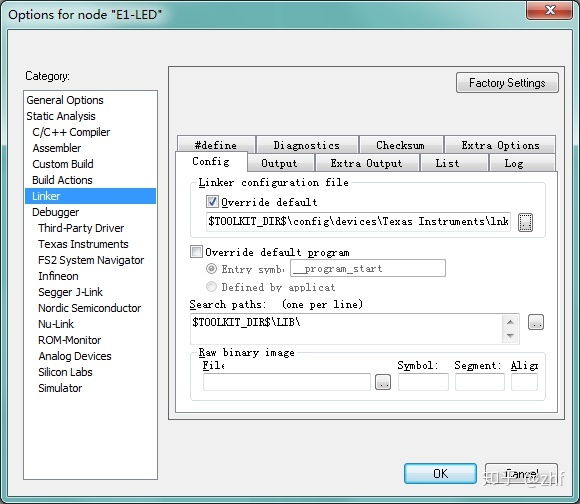

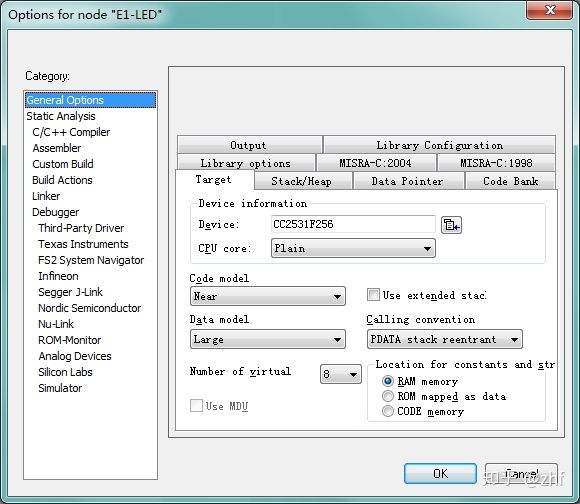

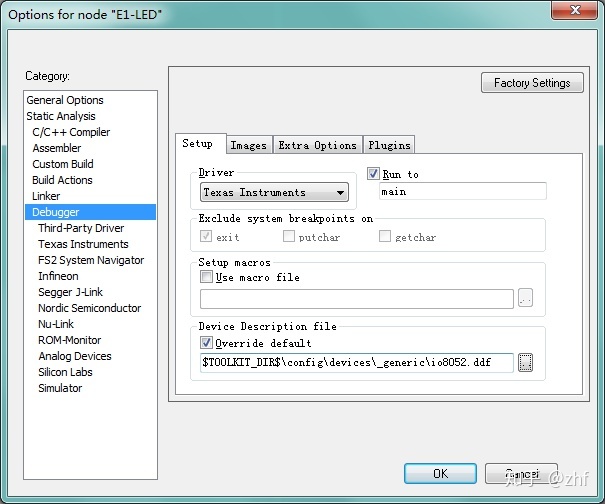

基础实验就是在使用一款增强型的51单片机。通过寄存器的配置来使用CC2530内部的资源。
IO口中P1.0和P1.1内部不含上拉或下拉电阻
1.1 点亮一个LED

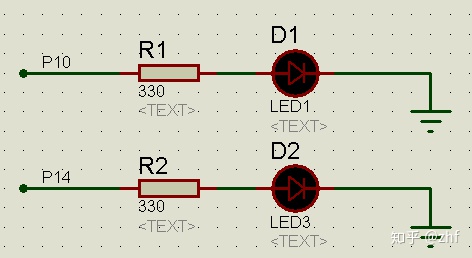

硬件电路如图所示： P10--LED1 P14--LED3
可见，P10，P14输出高电平时，LED点亮。

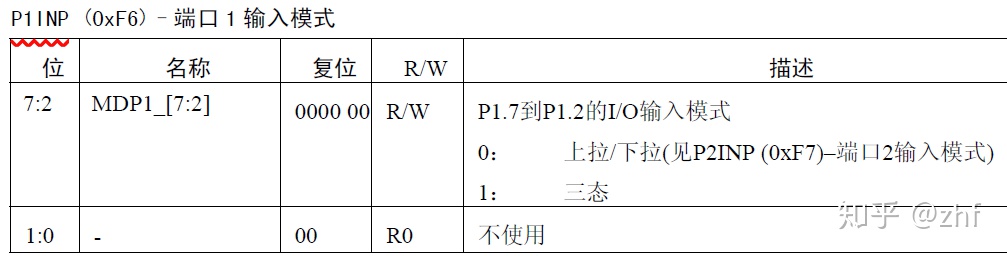

CC2530的IO口配置相关的三个寄存器为：P1SEl（端口1功能选择寄存器），P1DIR（端口1方向寄存器），P1INP（端口1输入模式寄存器）。
LED为输出设备，所以根据硬件电路是要将P10和P14配置为输出口，下拉，因而，根据表格

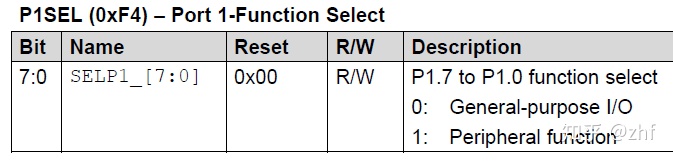

P1SEL：关心第0位和第4位，对应P1.0和P1.4。配置为通用IO，对应位写0，因此，P1SEL的配置是让第0位和第4位置0，其余位保持不变。 1110 1110 P1SEL &= 0xEE ;

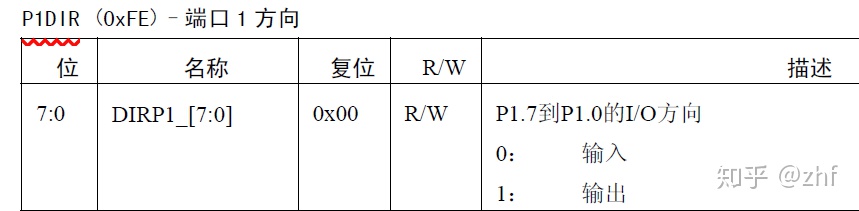

P1DIR：将P1.0和P1.4设置为输出，对应位为1。因此P1DIR的配置是让第0位和第4位置1，其余位保持不变。 0001 0001 P1DIR |= 0x11;
由于是输出模式，所以不用对P1INP进行配置
#include
下载程序后，可以看到LED1和LED3同时点亮
1.2 按键
本次实验是用按键控制LED1的亮灭

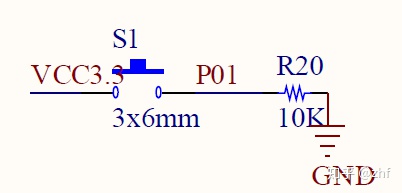

硬件连接： S1--P01，按键按下时为高电平，放开时为低电平
根据1.1 LED的硬件，这次配置是要将P1.0配置为输出，将P01配置为输入
P1SEL：关心第0位，让第0位置0，其余位保持不变。设置为通用IO模式 1111 1110 P1SEL &= 0xFE ;
P1DIR：将P1.0设置为输出，让第0位置1，其余位保持不变。 0000 0001 P1DIR |= 0x01;
P0SEL：让第1位置0，其余保持不变，设置为通用IO模式 1111 1101 P0SEL &=0xFD;
P0DIR：将P0.1设置为输入，让第1位置0，其余位保持不变。 1111 1101 P0DIR &=0xFD;

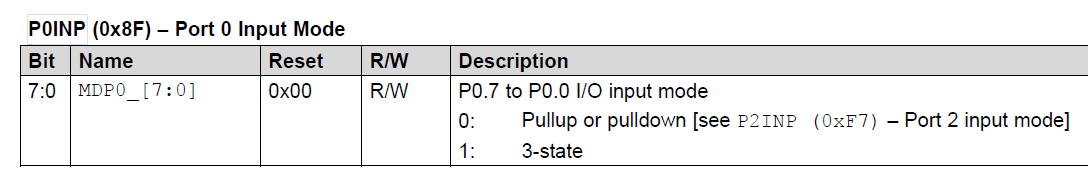

P0INP：将P0.1设置为上下拉模式，即第1位置为0，其余位保持不变1111 1101 P0INP &= 0xFD;

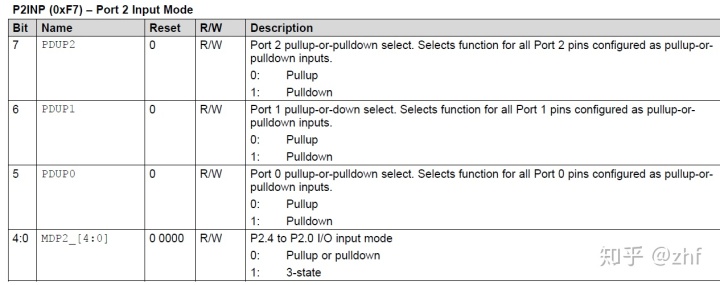

P2INP：将P0口设置为上拉，即第5位为0，其余位保持不变。 1101 1111 P2INP &= 0xDF;
#include 1.3 外部中断

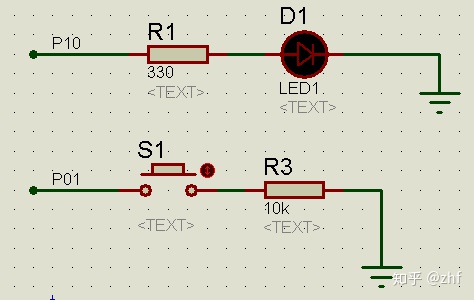

硬件连接：LED1--P10， Key1--P01
外部中断相关的寄存器：P0IEN，PICTL，P0IFG，IEN1

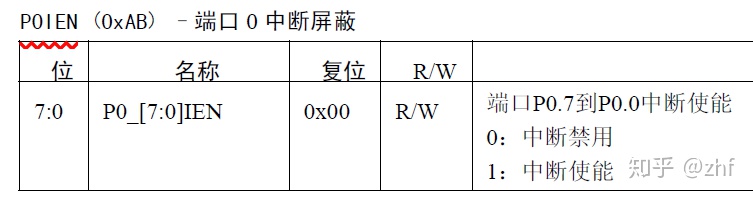

P0IEN：使用P0.1中断，第1位置1，其余位保持不变 0000 0010 P0IEN |= 0x02;

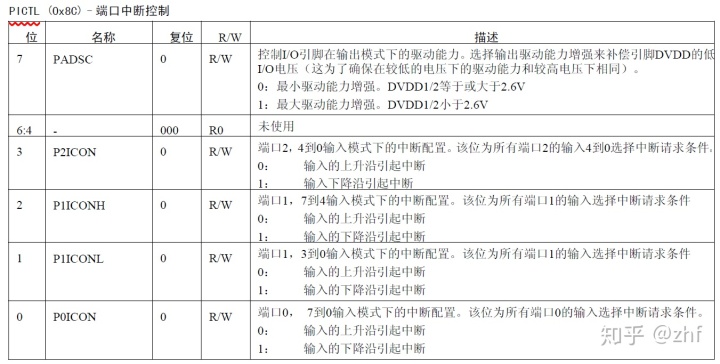

PICTL：上升沿中断。按键按下时由低变高。端口0配置为上升沿。第0位置0，其余位保持不变。 1111 1110 PICTL &= 0xFE;

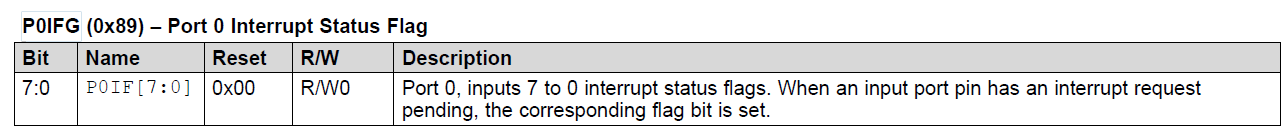

P0IFG：端口0对应位发生中断时，对应的标志位会置1
IEN1：第5位置1，使能端口0中断。 0010 0000 IEN1 |=0x20;
#include 1.4 定时器T1（16位），采用查询方式，模模式

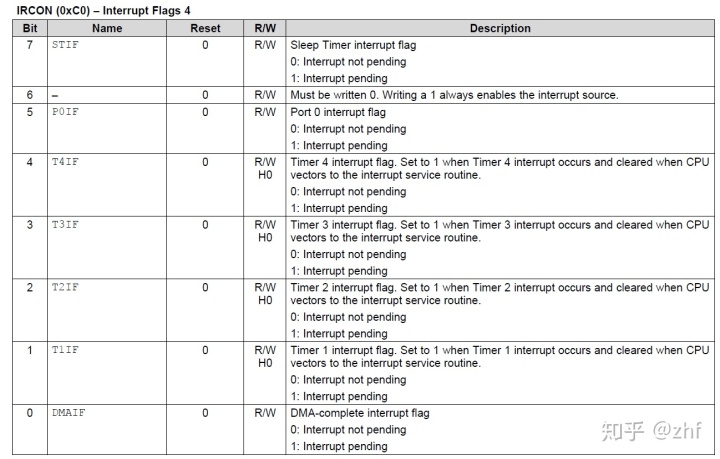

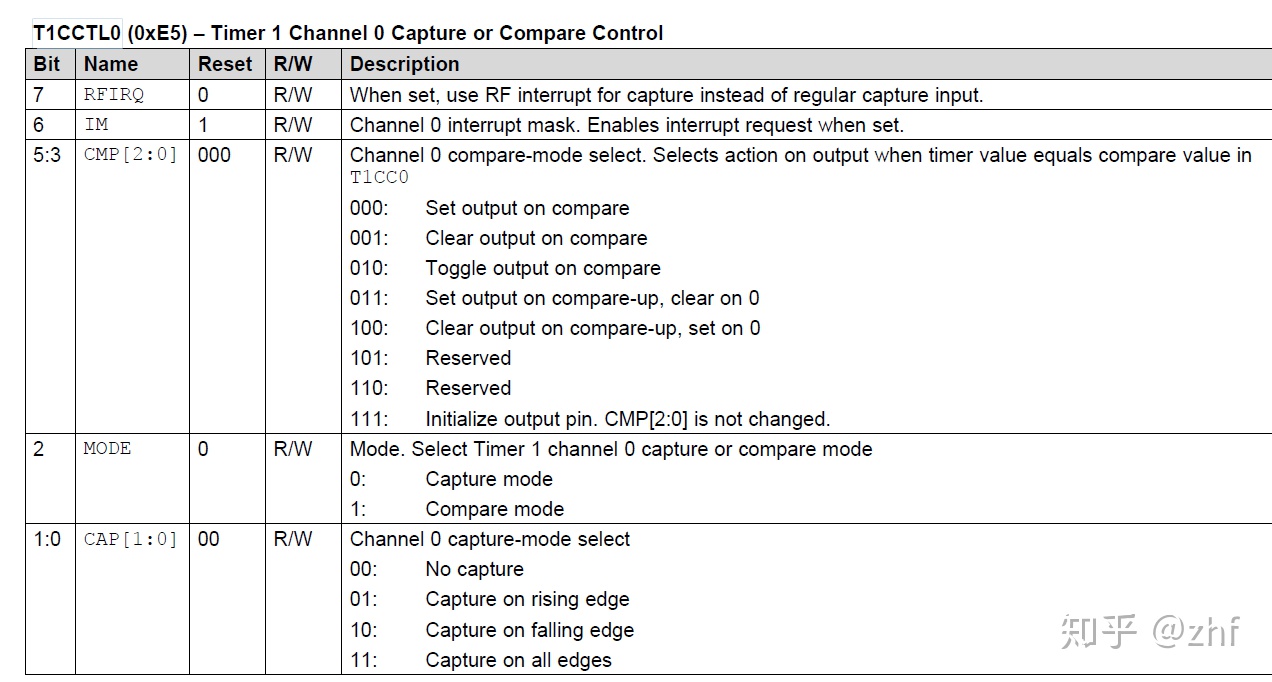

需要配置T1CTL，T1CC0H，T1CC0L，IRCON，T1CCTL0

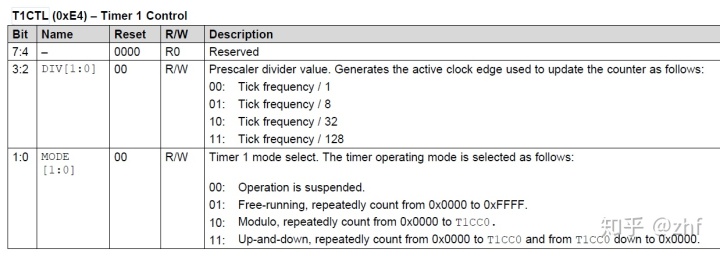

T1CTL：分频倍数选择和定时模式选择。128分频（3:2为11），自动重装载（1:0为01） 0000 1101 T1CTL=0x0D;

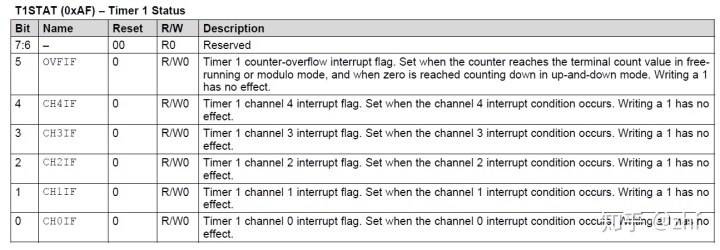

T1STAT：通道0中断有效。
【模模式】
当定时器运行在模模式，16位计数器从0x0000开始，每个活动时钟边沿增加1。当计数器达到T1CC0(溢出)，寄存器T1CC0H:T1CC0L保存的最终计数值，计数器将复位到0x0000，并继续递增。如果定时器开始于T1CC0以上的一个值，当达到最终计数值(0xFFFF)时，设置标志IRCON.T1IF和T1CTL.OVFIF。如果设置了相应的中断屏蔽位TIMIF.OVFIM以及IEN1.T1EN，将产生一个中断请求。模模式可以用于周期不是0xFFFF的应用程序。
//采用定时器查询方式，使用模模式
1.5 定时器1，采用中断方式，模模式
在查询方式的基础上，开启中断
//采用定时器中断方式，使用模模式
1.6 串口通讯
1.6.1 串口发送
硬件连接：P02--ch340TxD P03--ch340RxD，使用UART0
配置串口的步骤：
- 配置IO，使用外部设备功能
- 配置相应的串口控制和状态寄存器
- 配置串口工作的波特就绪。

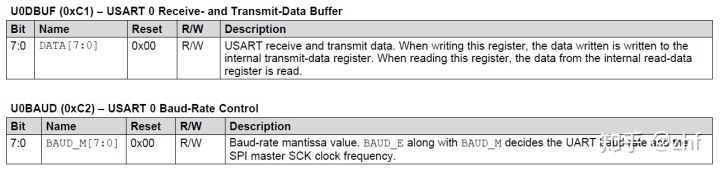

相关的寄存器或标志位有：U0CSR（控制和状态寄存器），U0GCR（通用控制寄存器），U0BAUD（波特率控制寄存器），U0DBUF（收发数据缓冲器），UTX0IF（发送中断标志，IRCON2的第1位），PERCFG（设置UART0的引脚为1区），P2DIR（将P0优先配置为UART0）
波特率公式：

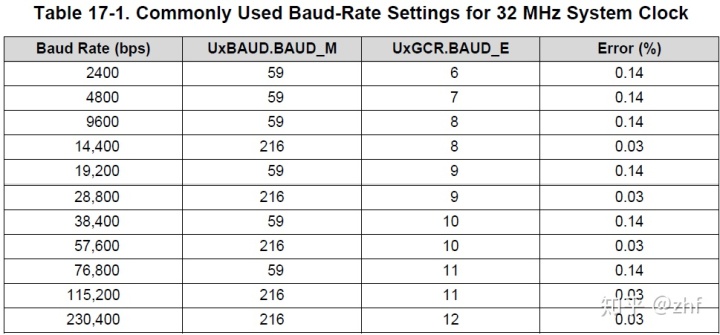

实际中只需要查表即可，并不用代公式。下表中是32MHz频率时波特率对应的数字
在此要设置为115200，所以可以查出UxBAUD.BAUDM=216, UxGCR.BAUDE=11

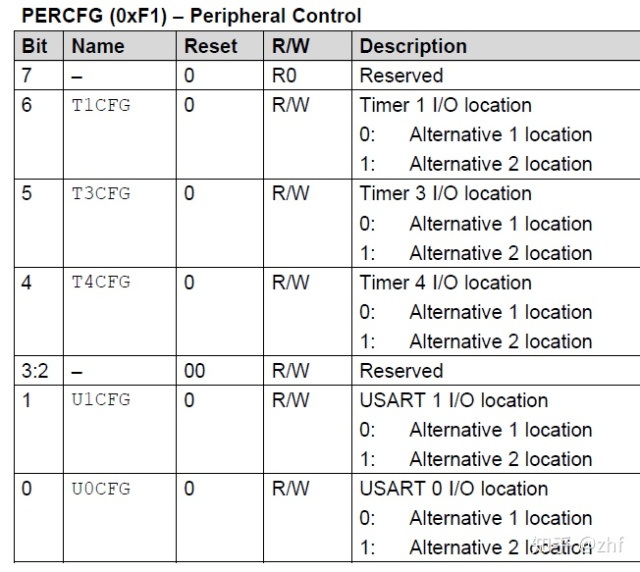

PERCFG：配置串口0 位置，位于1区还是2区， PERCFG &= 0xFE; 第0位为0表示选择1区，即P02和P03为USART0的Rx和Tx

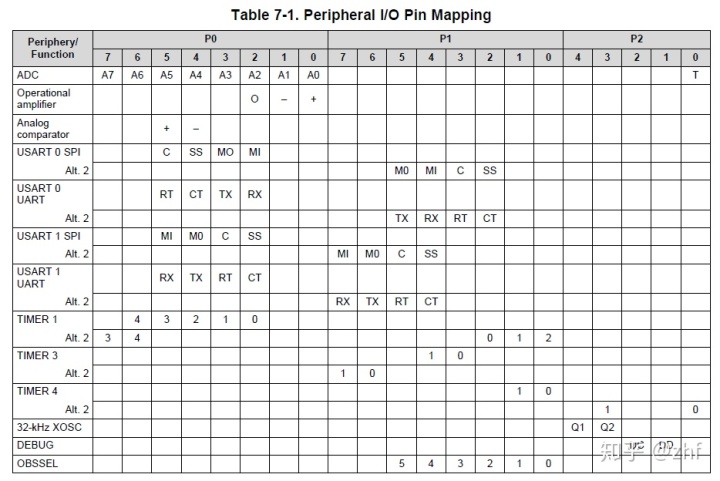

从下面这个表可以看出，此时USART0的引脚是P02--Rx P03--Tx

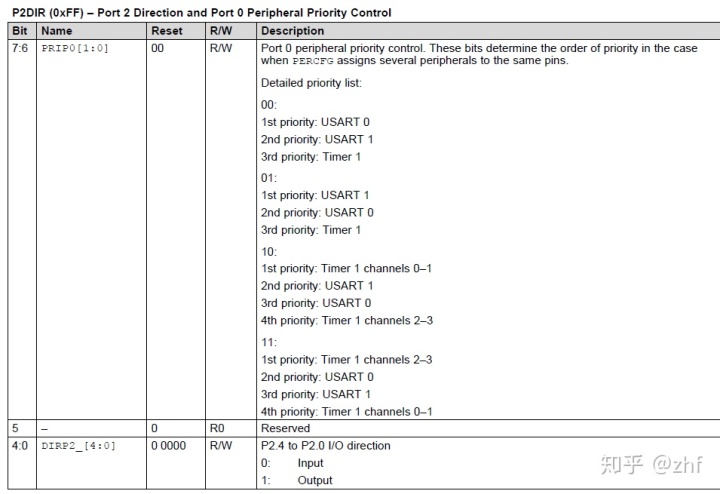

P2DIR：将P0优先作为UART0，第7，6位设置为00 P2DIR &= 0x3F;

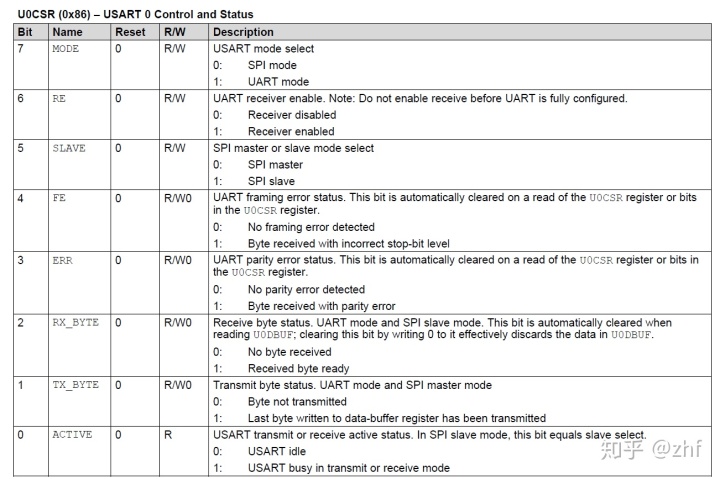

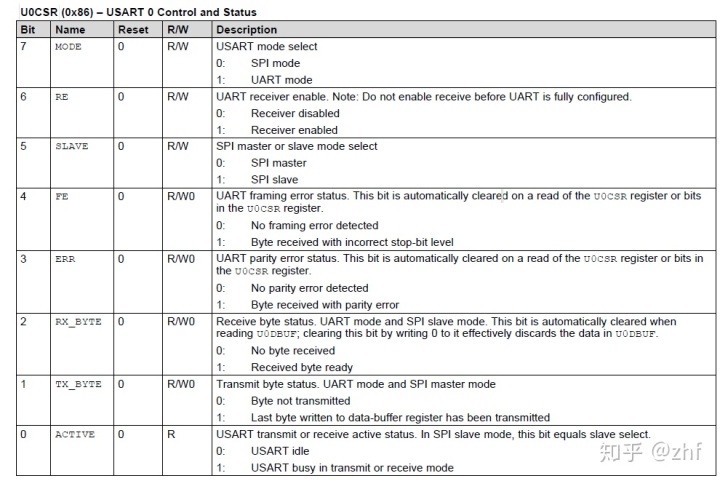

U0CSR：设置为UART，第7位置为1 U0CSR |=0x80;

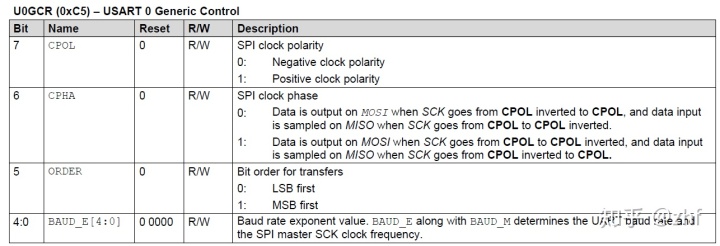

根据波特率表，要设置为115200，U0GCR的第4到第0为设置为11，则U0GCR |=11 U0BAUD =216
UTX0IF = 0； 将UART0 TX 中断标志位置为0
下面是将系统时钟配置为32MHz的过程：

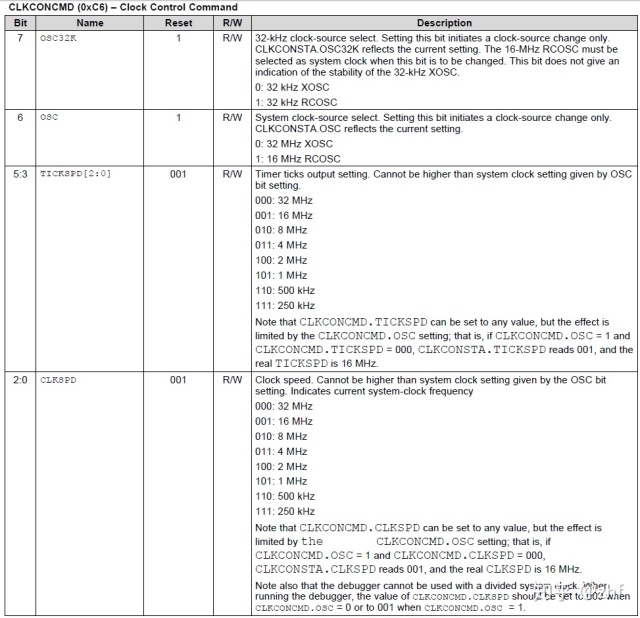

CLKCONCMD的第6位置为0，表示32MHz 晶振源，1011 1111 CLKCONCMD &= ~0x40;

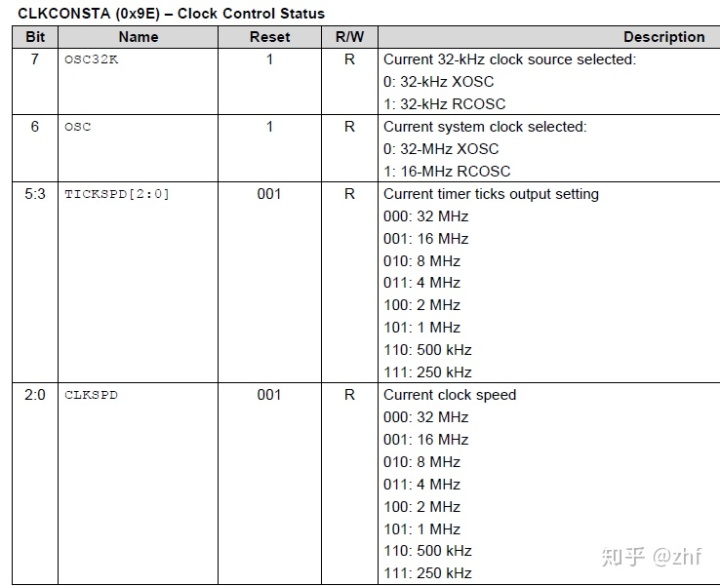

CLKCONSTA：0100 0000 第6位为0表示当前为32MHz
while(CLKCONSTA & 0x40) ; //等待晶振稳定为32MHz
0100 0111取反为 1011 1000，CLKCONCMD &= ~0x47 即将第6位，第2，1，0位置0
CLKCONCMD &= ~0x47; //设置系统主时钟频率为32MHz
//串口通讯，波特率115200，使用UART0
1.6.2 串口发送和接收
接收在1.6.1 基础上添加允许接收
U0CSR：第6位置1表示允许接收 0100 0000
U0CSR |=0x40; //允许接收

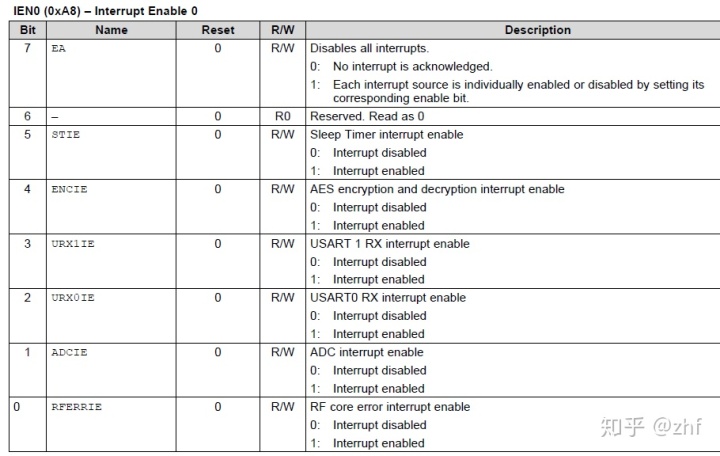

IEN0：第7位置1表示总中断EA， 第2位置1表示开USART0中断 1000 0100
IEN0 |= 0x84; //开总中断，开接收中断
//串口通讯，波特率115200，使用UART0
1.6.3 UART0控制LED
接收和发送与1.6.2中相同
发送L1ON#亮灯，L1OFF#灭灯，L3ON#亮LED3，L3OFF#灭LED3
//串口通讯，波特率115200，使用UART0
