理解传输线
想从频域研究SI，免不了先要理解一下传输线。电压和电流在一对传输线上传播。就如下图，假设我们的信号就是一个单一频率的正弦波，但是频率很高，导致在这个传输线上传播过程中，线上面的各个点的电压电流都是随着位置（z）和时间（t）是波动变化的。这也就使得对于这根“线”来说我们不能等同于普通的电源线那样，接上电之后，线上的任何一点电压都几乎是一样的(不考虑压降)，并且不会随时间波动。世上本没有传输线，通过的信号频率高了，也就有了我们这里的传输线。

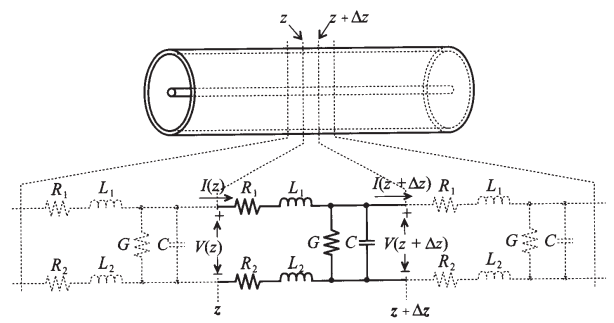

对于传输线，通常的研究方法是，对其中某一个小段进行微观的研究。用微积分的思想取其中一小段，这一小段有分布电阻，分布电感，分布电导，分布电容。
在工程上，对于高速数字信号来说，PCB上的导体损耗就是由分布电阻引起的，而介质损耗就是由于分布电导引起的。当频率高到一定程度之后，介质损耗会大于导体损耗占主导地位。电感和电容则是无耗的，但是会产生相移。上面一个单元电路的基尔霍夫定律的方程，经过一定的微分方程的复杂运算之后，就得到了下面很有名方程组，称之为电报方程：
