电源的各项指标及测量
【 1. 直流电源指标 】

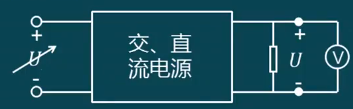

负载不变,输入电压变化时输出电压相对变化量。
S u = ∣ U o m a x − U o m i n ∣ U o X 100 % Su~=\frac {|Uomax~- Uomin~|} {Uo~} X 100 \% Su =Uo ∣Uomax −Uomin ∣X100%
Uomax为输入电压变化时最大输出电压,Uomin为最小输出电压值,Uo为额定输出电压。
负载调整率也称为电流调整率。表示在输入电压不变的情况下,在一定范围内改变负载时,输出电压的最大相对变化量。
S 1 = ∣ U o 2 − U o 1 ∣ U o X 100 % S1~=\frac {|Uo2~- Uo1~|} {Uo~} X 100 \% S1 =Uo ∣Uo2 −Uo1 ∣X100%
Uo2为空载(或轻载)时输出电压,Uo1为满载(或重载)时输出电压,Uo为额定负载时输出电压。
- 最大纹波电压(电流):
在额定输出电压和负载电流下,输出电压(电流)的纹波(包括噪声)峰-峰值大小,通常以峰-峰值△VP-P(△IP-P)或有效值△Vrms(△Irms)表示。 - 纹波系数:
在额定负载电流下输出纹波电压的有效值与输出直流电压之比。
γ = U r m s U o γ~=\frac {Urms} {Uo} γ =UoUrms
输出的有功功率Po与输入的有功功率Pi的百分比。
η = P o P i X 100 % = U o I o U i I i X 100 % η=\frac {Po} {Pi}X 100 \%= \frac {UoIo} {UiIi}X 100 \% η=PiPoX100%=UiIiUoIoX100%
Uo为输出电压,Io为输出电流,Ui为输入电压,Ii为输入电流。
【 2. 交流电源指标 】
负载不变,输入电压有效值变化时输出电压有效值相对变化量。
S u = ∣ U o m a x − U o m i n ∣ U o X 100 % Su~=\frac {|Uomax~- Uomin~|} {Uo~} X 100 \% Su =Uo ∣Uomax −Uomin ∣X100%
Uomax为输入电压变化时最大输出电压有效值,Uomin为最小输出电压值有效值,Uo为额定输出电压有效值。
负载调整率也称为电流调整率。表示在输入电压不变的情况下,在一定范围内改变负载时,输出电压有效值的最大相对变化量。
S 1 = ∣ U o 2 − U o 1 ∣ U o X 100 % S1~=\frac {|Uo2~- Uo1~|} {Uo~} X 100 \% S1 =Uo ∣Uo2 −Uo1 ∣X100%
Uo2为空载(或轻载)时输出电压有效值,Uo1为满载(或重载)时输出电压有效值,Uo为额定负载时输出电压有效值。
输出的有功功率Po与输入的有功功率Pi的百分比。
η = P o P i X 100 % = U o I o U i I i X 100 % η=\frac {Po} {Pi}X 100 \%= \frac {UoIo} {UiIi}X 100 \% η=PiPoX100%=UiIiUoIoX100%
Uo为输出电压有效值,Io为输出电流有效值,Ui为输入电压有效值,Ii为输入电流有效值。
将电能转化为其他形式能量(如机械能、光能、热能等)的电功率,单位为瓦特(W)。有功功率用一个周期内瞬时功率的积分的平均值来计算。
∫ − T 2 T 2 u ( t ) i ( t ) d t \int_{-\frac{T}{2} }^{\frac{T}{2} } {u(t)i(t)} \,{\rm d}t ∫−2T2Tu(t)i(t)dt
u(t)为瞬时电压,i(t)为瞬时电流。
对于正弦交流电:
P = U I c o s φ P=UIcosφ P=UIcosφ
U为电压有效值,I为电流有效值,φ为电压、电流相位差。
- 电路中为建立交变磁场和感应磁通而需要的电功率,单位为乏(Var)。
- 无功功率不对外做功,也不转化为机械能、热能,而是转变为其他形式的能量,用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场。
- 无功功率是交流电路中由于电抗性元件(指纯电感或纯电容)的存在而进行可逆性转换的那部分电功率。
- 视在功率是有功功率和无功功率的向量和,也可以用电压和电流有效值的乘积来表示,单位为伏安(VA)或千伏安(kVA)。
- 视在功率表明了用电器从电源电网获取的总功率,但并不代表用电器真正消耗的功率,它代表了一种能量之间的交换关系,也是衡量用电器最大负荷承受能力的指标之一。
有功功率P与视在功率S的比值,在正弦交流电中可等效为电压与电流相位差的余弦值。
P = γ c o s φ = P S = P P 2 + Q 2 P=γcosφ=\frac{P}{S}=\frac{P}{\sqrt{P^2+Q^2}} P=γcosφ=SP=P2+Q2P
φ表示u(t)和i(t)的相位差,也称功率因数角。γ表示基波因数,定义为基波有效值(均方根值)与真有效值(均方根值)的比值,对于纯正弦交流信号,γ=1。

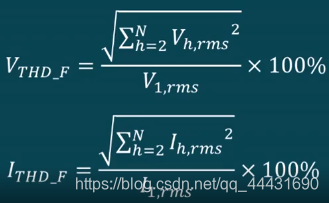

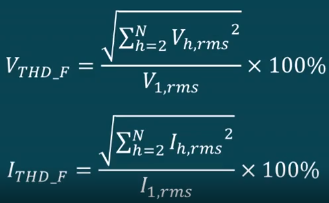

- 在IEC 61000-4-7中,THD定义为指定次全部谐波分量均方根值与基波分量均方根值之比。

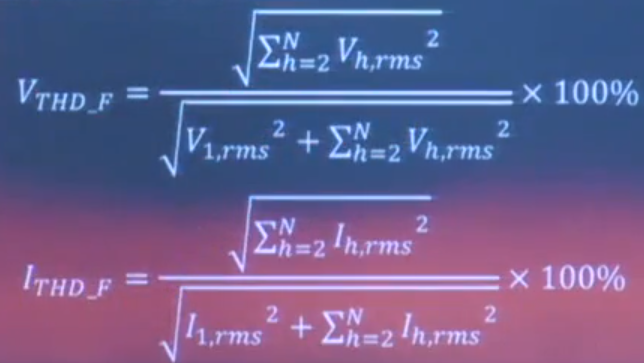

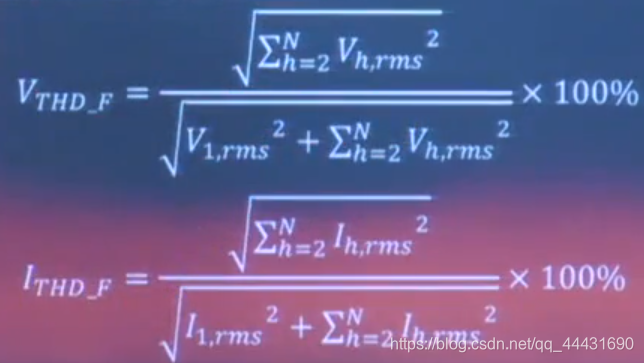

- 指定次(N)全部谐波分量均方根值与总均方根值之比。总RMS值包括基波和其他谐波的作用。

【 3. 指标测量 】

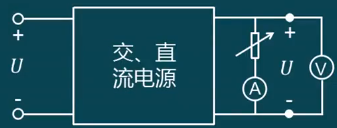

为保证满足输出电流要求,应串联一电流表
失真度的测量可以借助失真度仪,但是若题目要求输出THD,则可以选用以下的方法:
- 对输出信号采样做FFT。计算出基波和各次谐波分量。
- 滤出基波,利用有效值转换,测出原波形的有效值和基波的有效值,根据定义。使用下面的公式计算THD
T H D = V 总 2 − V 1 2 V 1 X 100 % THD=\frac{\sqrt{V~总~^2-V1^2}}{V1}X100\% THD=V1V 总 2−V12X100%
在输入和输出端同时接上电压和电流表,因为最小个位或两位总在变化,所以要用手机拍下照片才能看清同一时刻的电压和电流。
