Quartus-II13.1三种方式实现D触发器及时序仿真
文章目录
- 一、认识D触发器
- （一）D触发器结构
- （二）D触发器的波形图
- 二、Quartus-II输入原理图及时序仿真
- （一）创建工程
- （二）创建方框文件
- （三）编译原理图文件
- （四）创建vwm格式波形文件
- （五）时序波形仿真
- 三、Quartus-II调用D触发器及时序仿真
- （一）创建工程
- （二）创建方框文件
- （三）编译原理图文件
- （四）创建vwm格式波形文件及时序仿真
- 四、Quartus-II用Verilog语言实现D触发器及时序仿真
- （一）创建工程
- （二）编写Verilog文件
- （三）查看生成的电路图
- （四）利用Verilog语言编写测试代码实现时序仿真
- 参考资料
一、认识D触发器
D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。

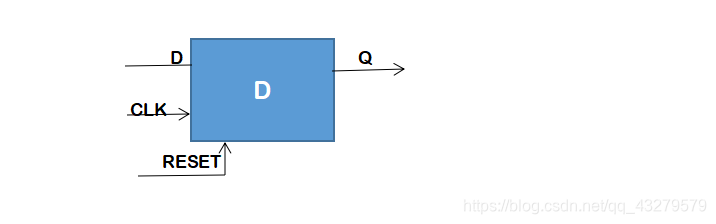

（一）D触发器结构
从图中可以发现D触发器有四个管脚，分别是输入信号D，输出信号Q，时钟信号CLK以及复位信号RESET。
其功能是当RESET为低电平（0），Q处于低电平状态；当RESET为高电平（1），通过观察CLK状态，当CLK信号由0变1（上升沿）的时候，若D为低电平，Q就为低电平，若D为高电平，Q就为高电平。
（二）D触发器的波形图

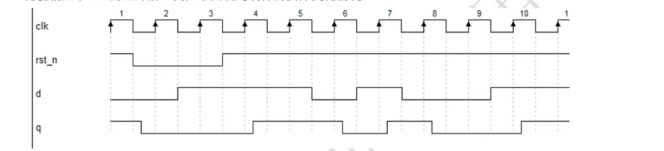

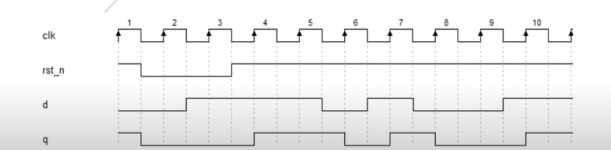

理想状态
初始状态：
设置复位信号（rst_n）为1，d为0，q为1
变化过程：
rst_n为0的时候，q的值始终为0；rst_n为1的时候，当clk由0变为1，q的值根据d值而发生变化（值同）
实际状态
q值发生变化的时候，存在一定的延时（上升沿的时候q的值为变化之前的值）
二、Quartus-II输入原理图及时序仿真
（一）创建工程

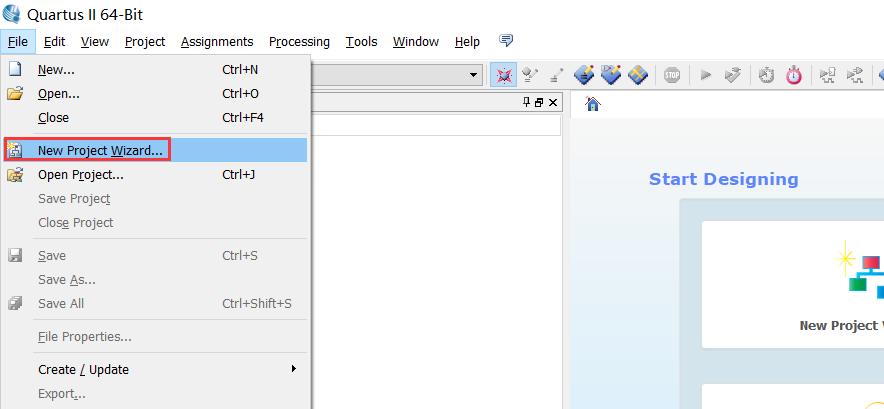

File->New Project Wizard

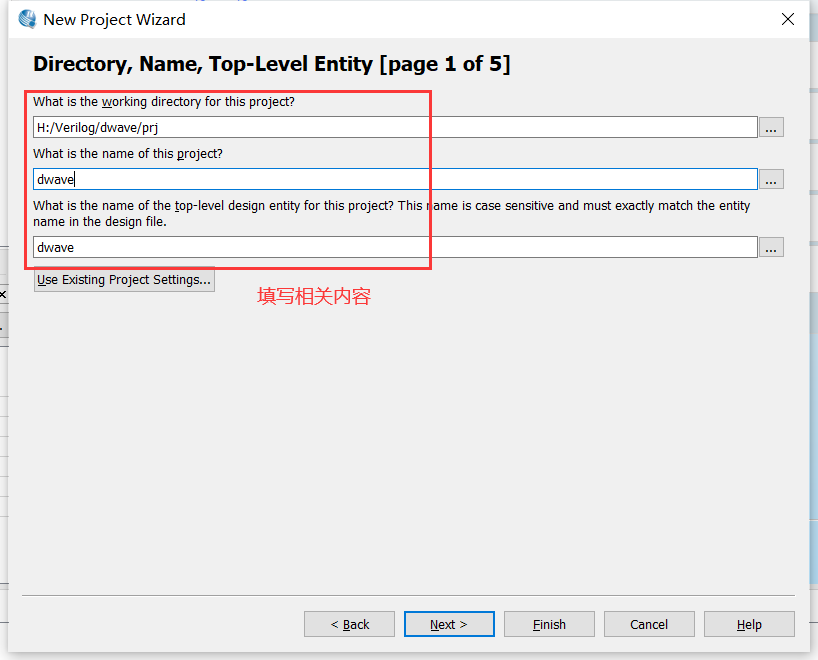

填写工程名称

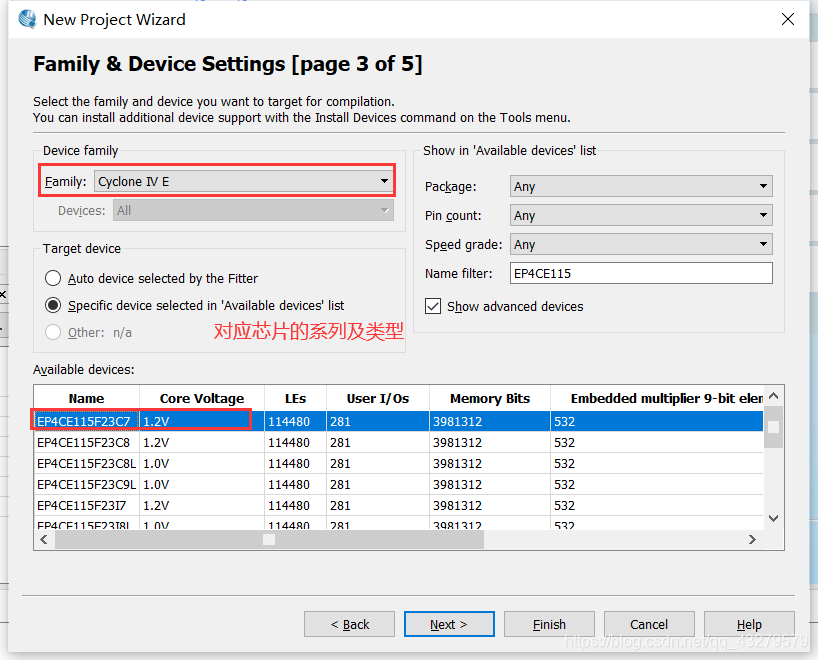

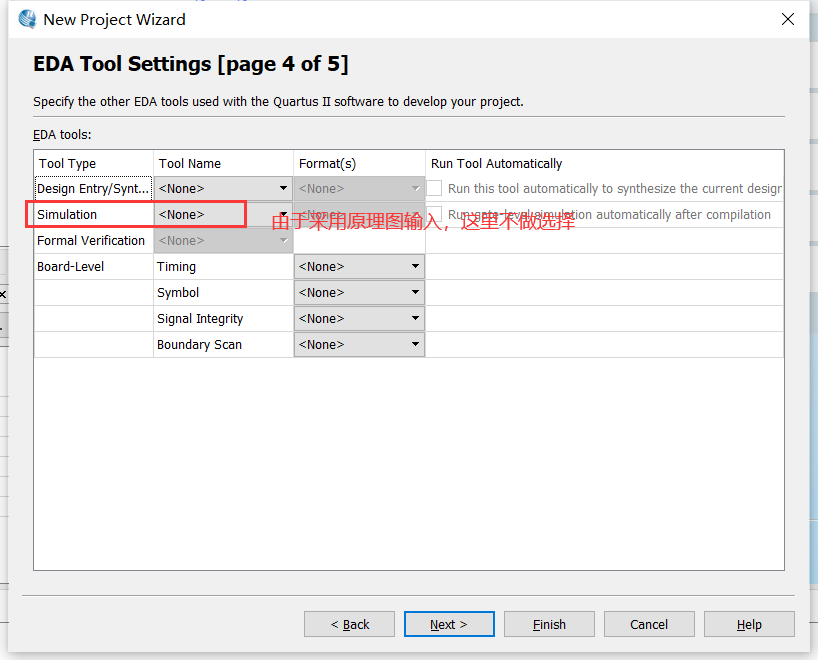

根据使用的FPGA，进行选择芯片系列及类型
直接Next

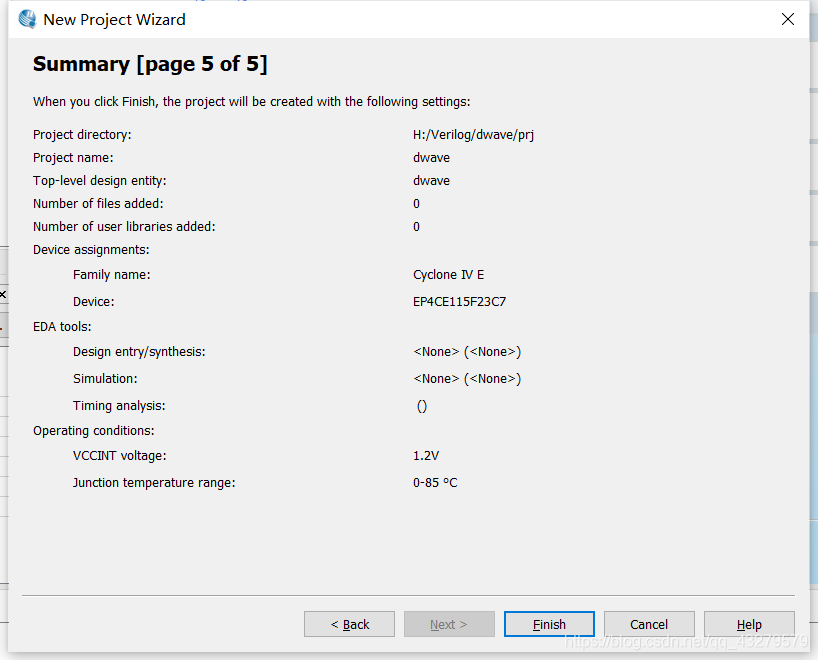

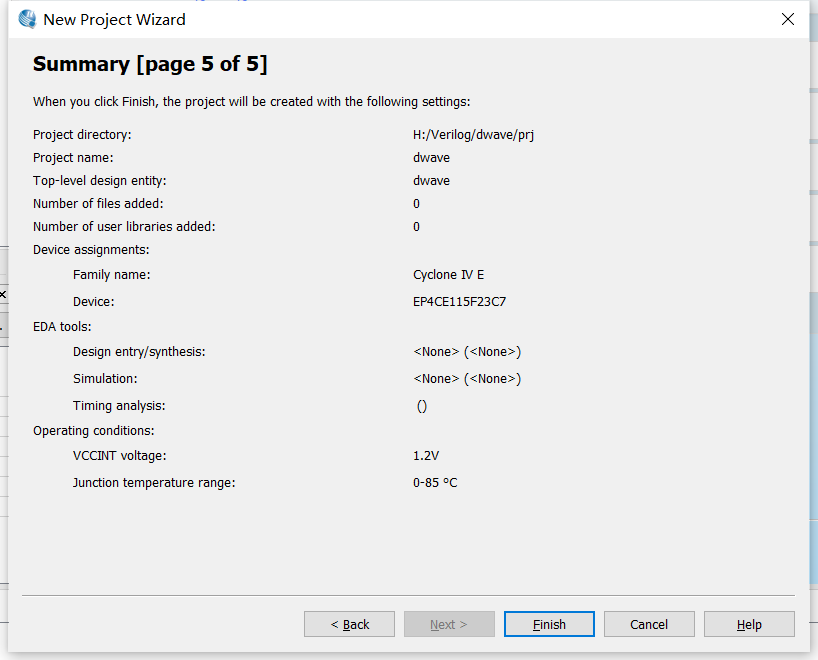

完成工程创建，点击Finish
（二）创建方框文件

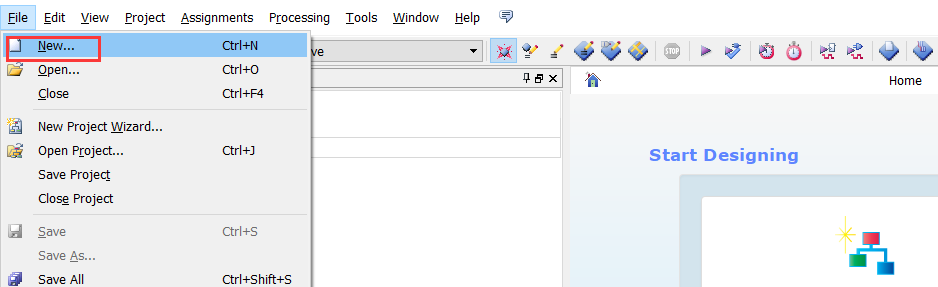

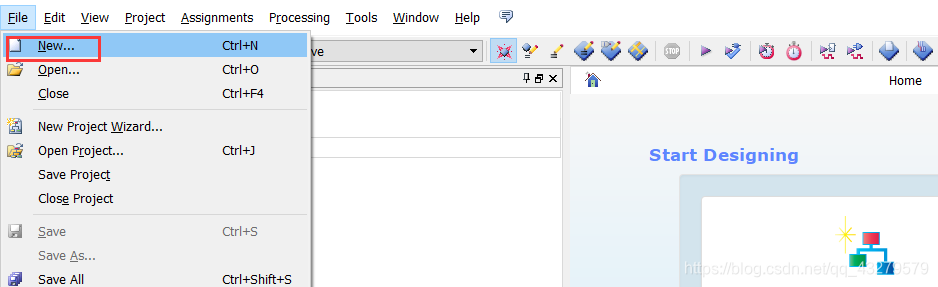

选择New

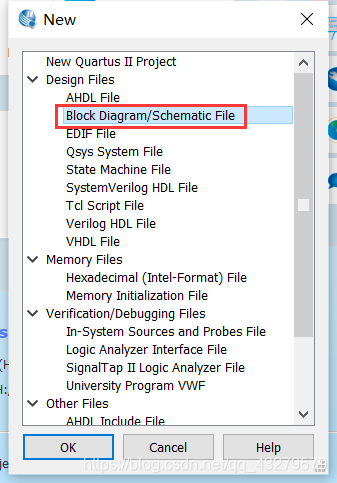

选择Block Diagram/Schematic File

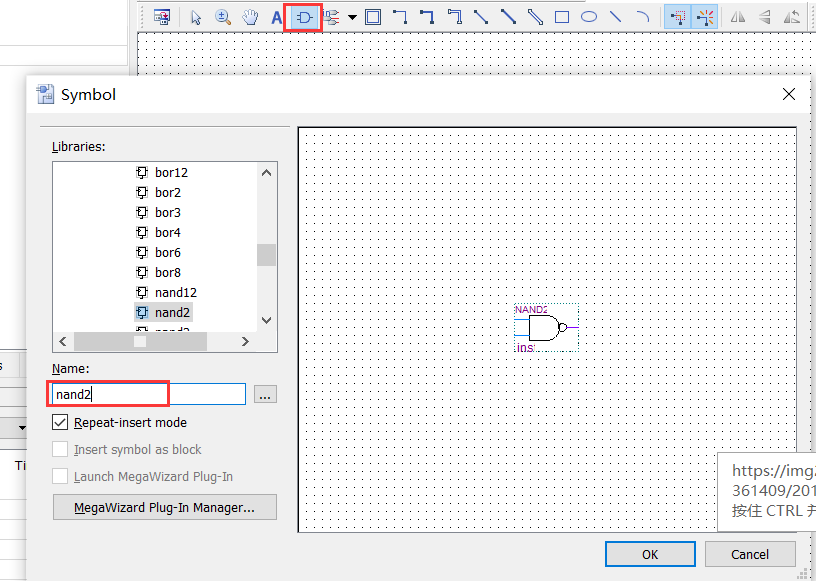

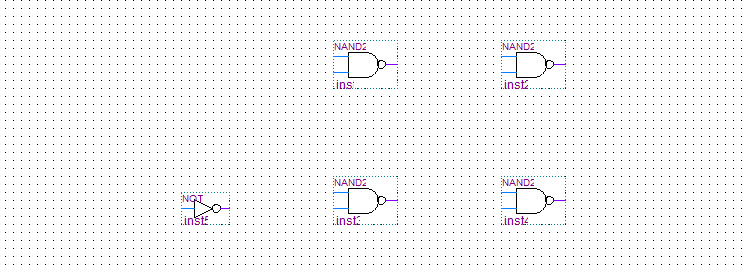

选择nand2，二个输入的与非门，依次添加四个and2和一个非门not

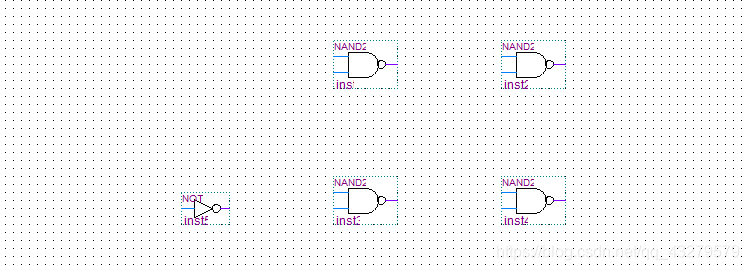

添加完成

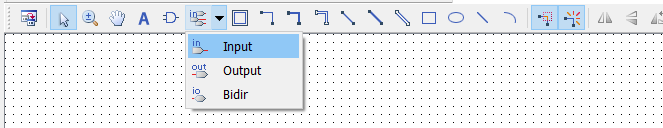

选择连线工具

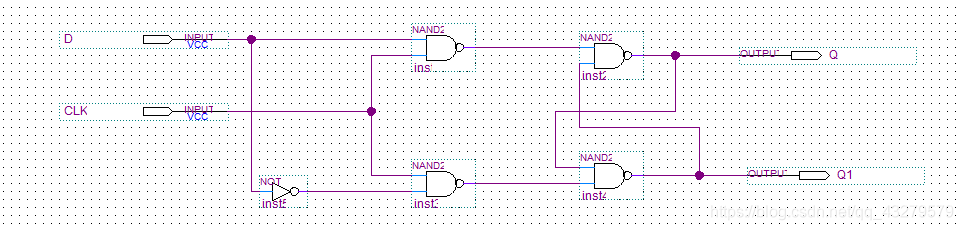

连线效果

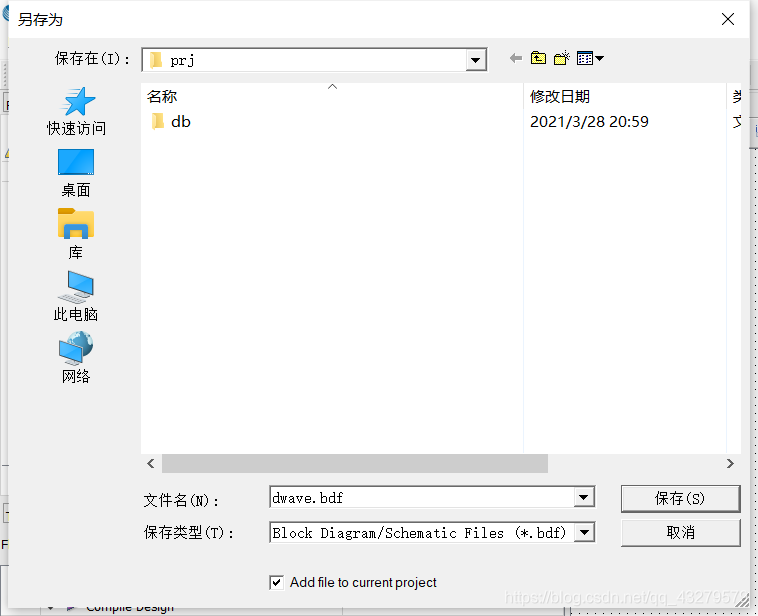

保存电路图
（三）编译原理图文件
启动分析与综合（全编译）

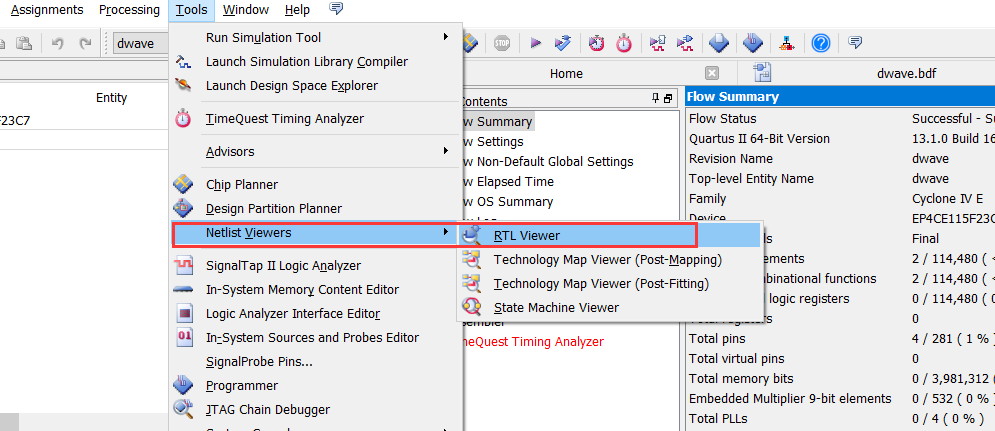

rtl viewer，查看硬件电路图

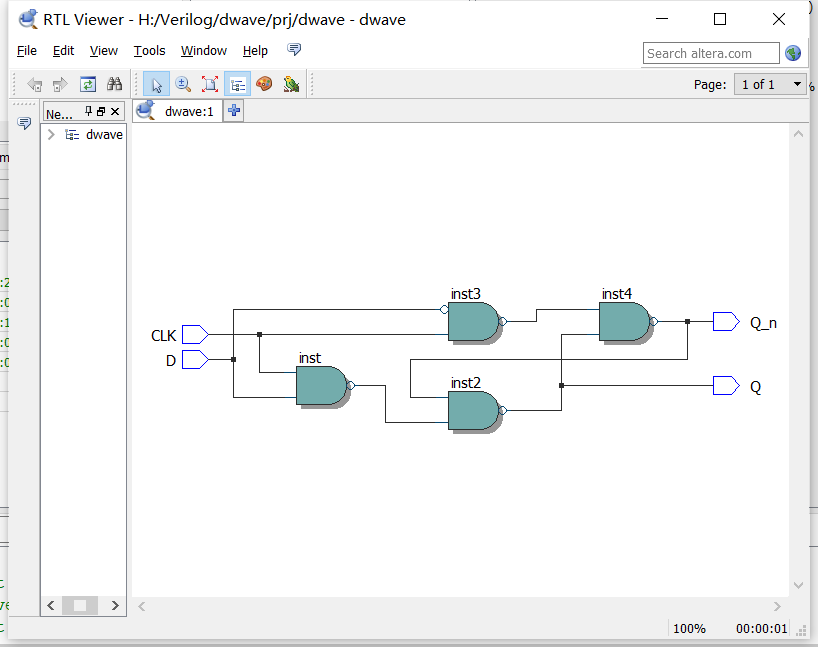

硬件电路图
（四）创建vwm格式波形文件

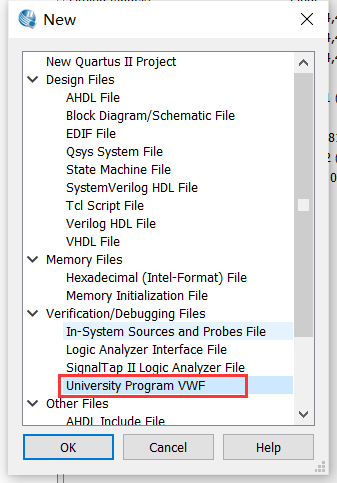

选择VWF

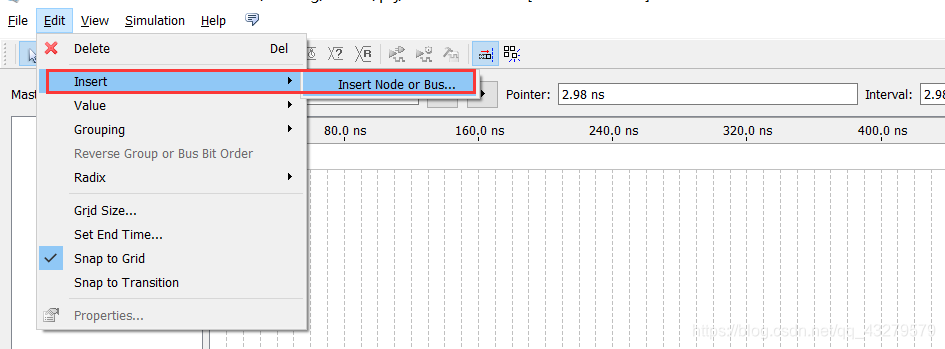

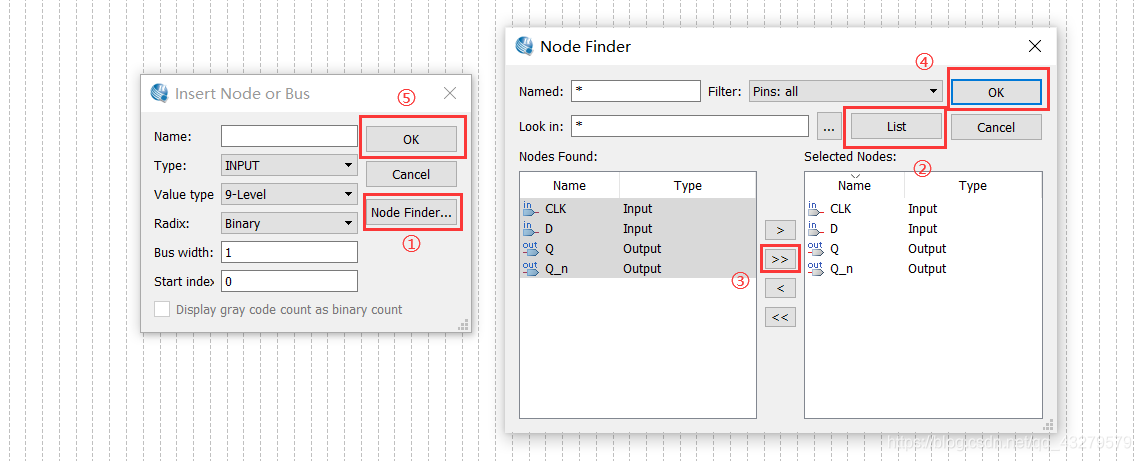

选择Edit->Insert->Insert Node or Bus
添加Node or Bus

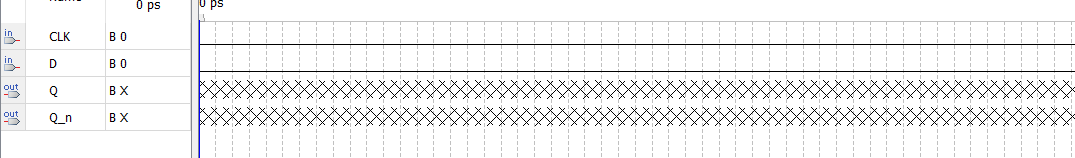

添加效果

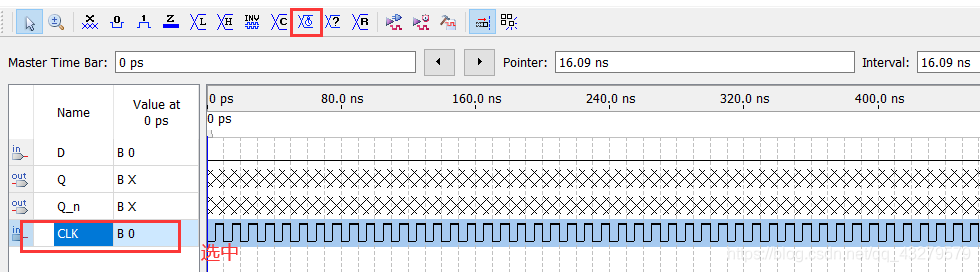

编辑输入Clk，产生时钟信号

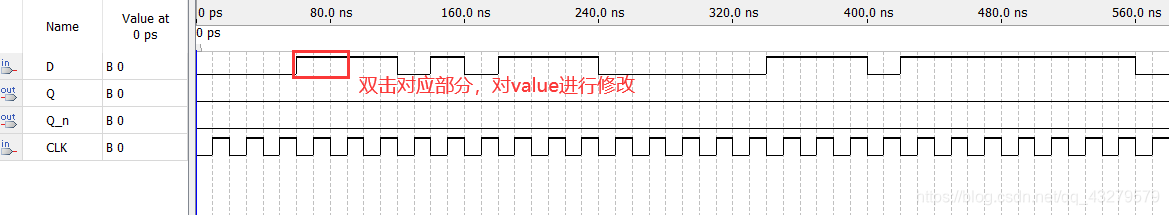

鼠标选择D，Q信号Q_n,，进行编辑
（五）时序波形仿真
功能仿真后的波形，满足D latch的时序（全编译后，也可以运行时序仿真）

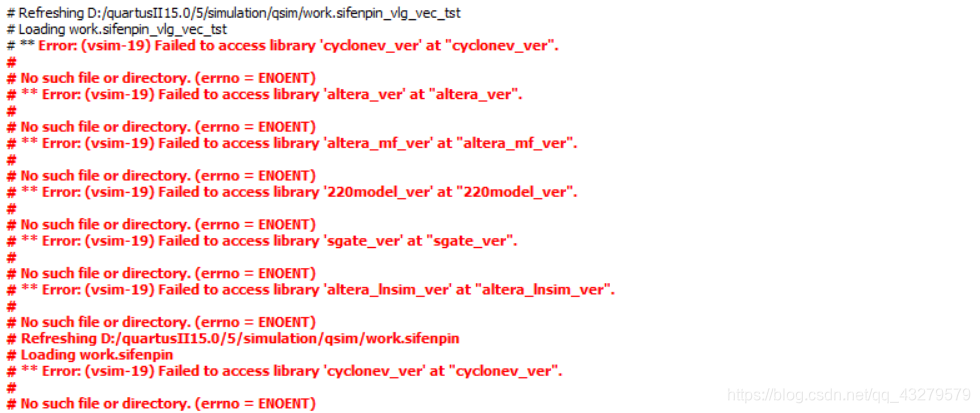

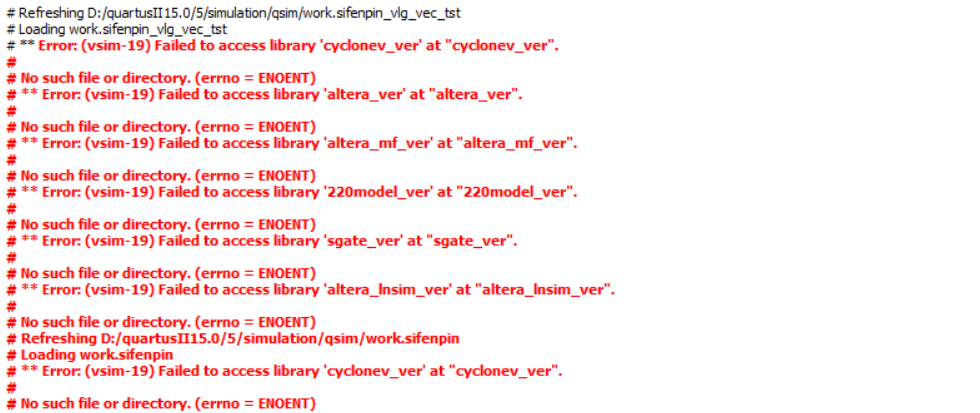

出现下图错误
解决方法

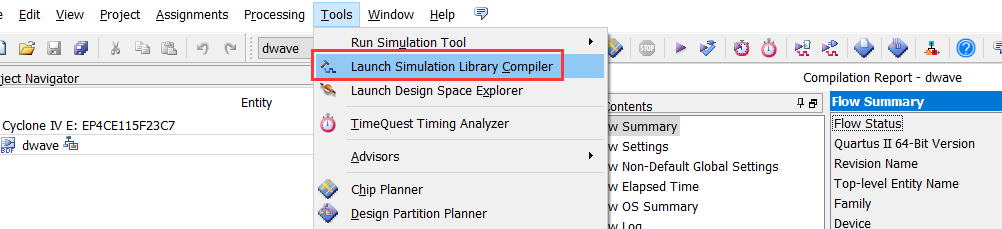

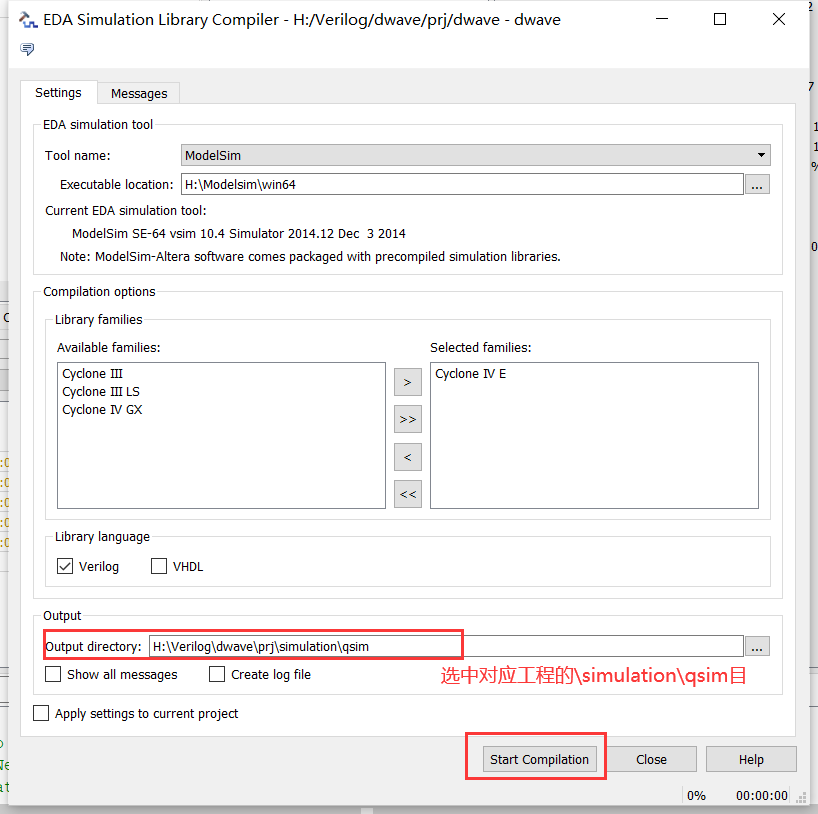

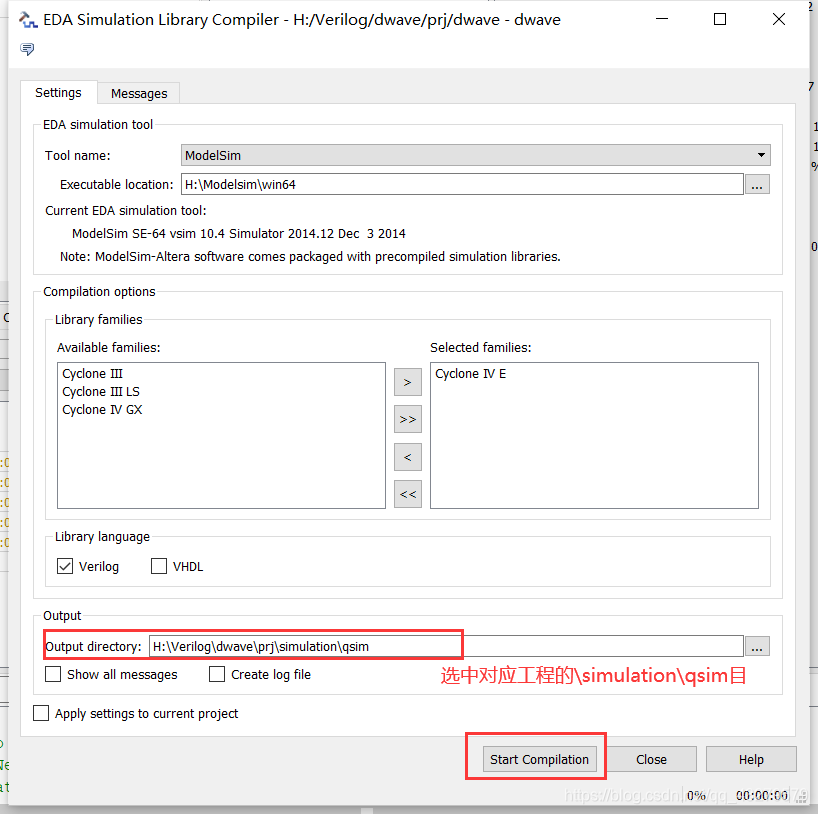

选择tools->Launch Simulation Library Compiler

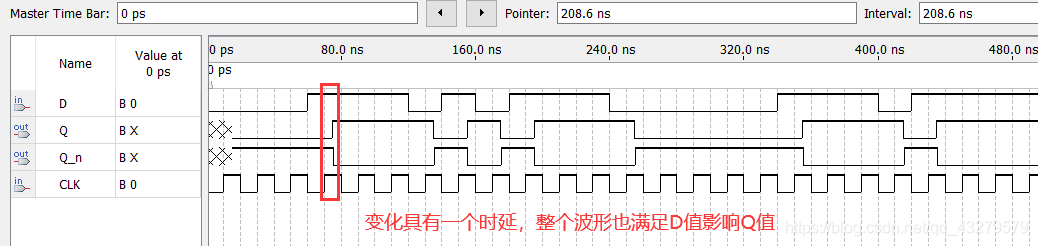

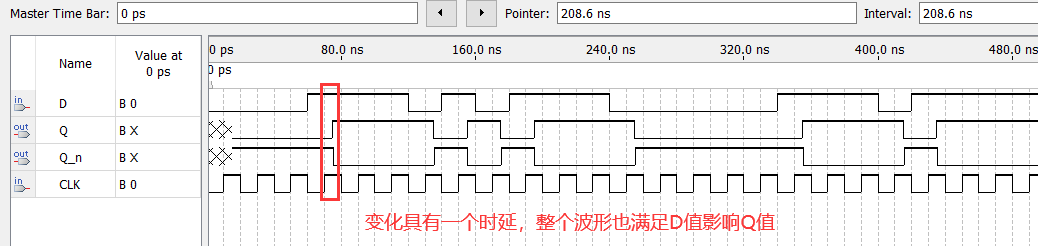

返回vwm文件中，点击时序仿真，仿真结果如下
三、Quartus-II调用D触发器及时序仿真
（一）创建工程
方法同上
（二）创建方框文件

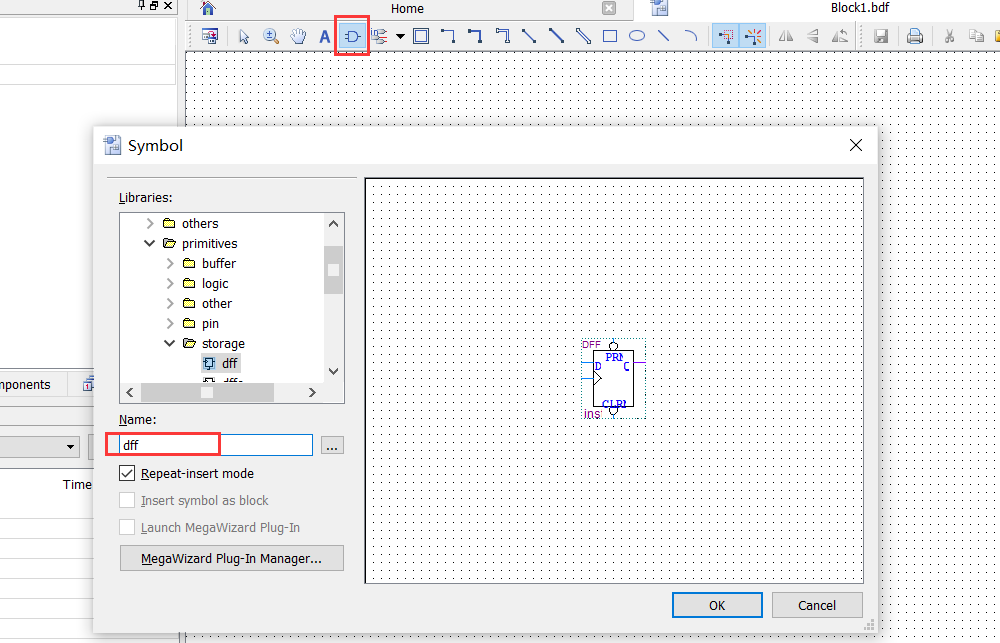

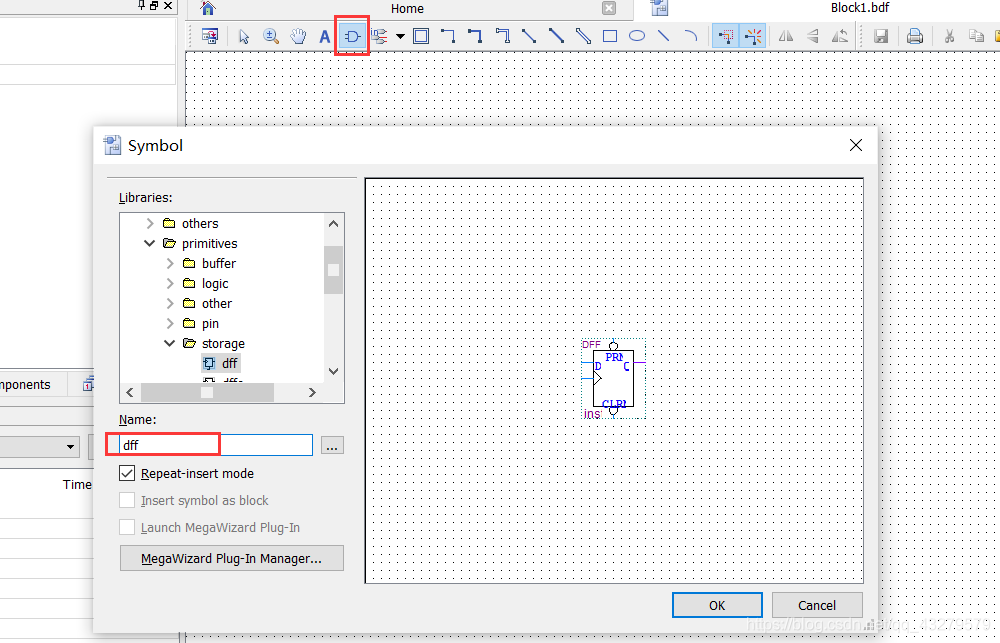

调用D触发器

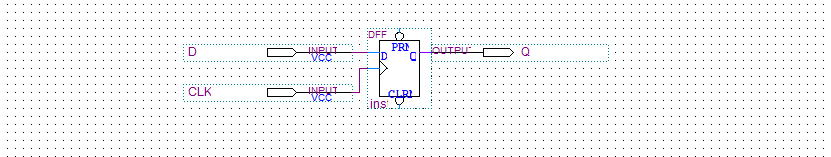

添加完成效果
（三）编译原理图文件
启动分析与综合（全编译），使用rtl viewer查看硬件电路图
硬件电路图
（四）创建vwm格式波形文件及时序仿真
创建文件方法同上

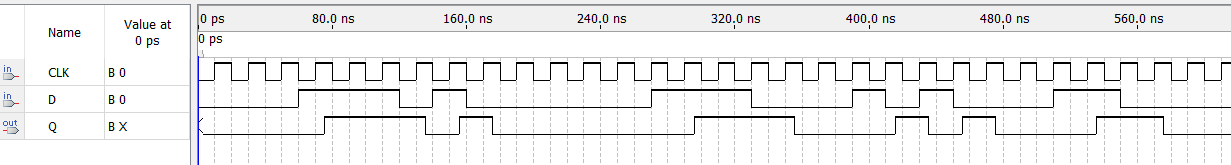

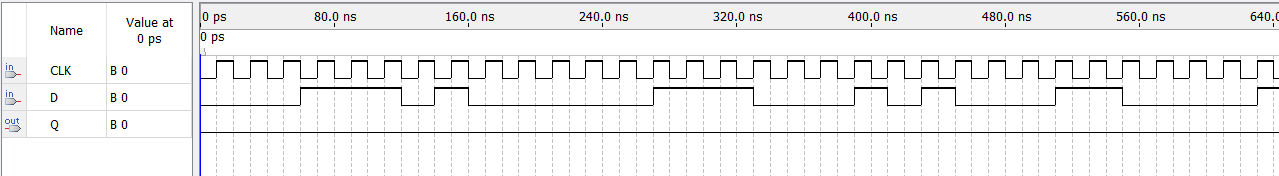

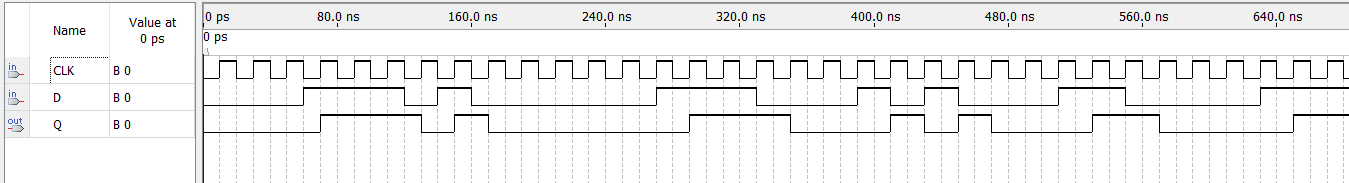

编辑好的波形
功能仿真结果
时序仿真结果
通过功能仿真和时序仿真的结果对比可以发现，时序仿真存在时延，更加和实际结果相匹配。
四、Quartus-II用Verilog语言实现D触发器及时序仿真
（一）创建工程
方法同上
（二）编写Verilog文件
创建Verilog文件

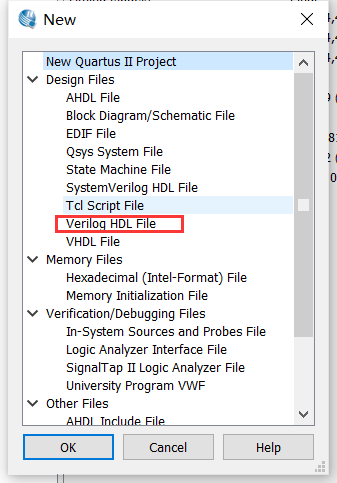

点击File->New，选中Verilog
代码如下
//dwave是文件名
module dwave(d,clk,q);input d;input clk;output q;reg q;always @ (posedge clk)//我们用正的时钟沿做它的敏感信号beginq <= d;//上升沿有效的时候，把d捕获到qend
endmodule
保存文件并编译
（三）查看生成的电路图

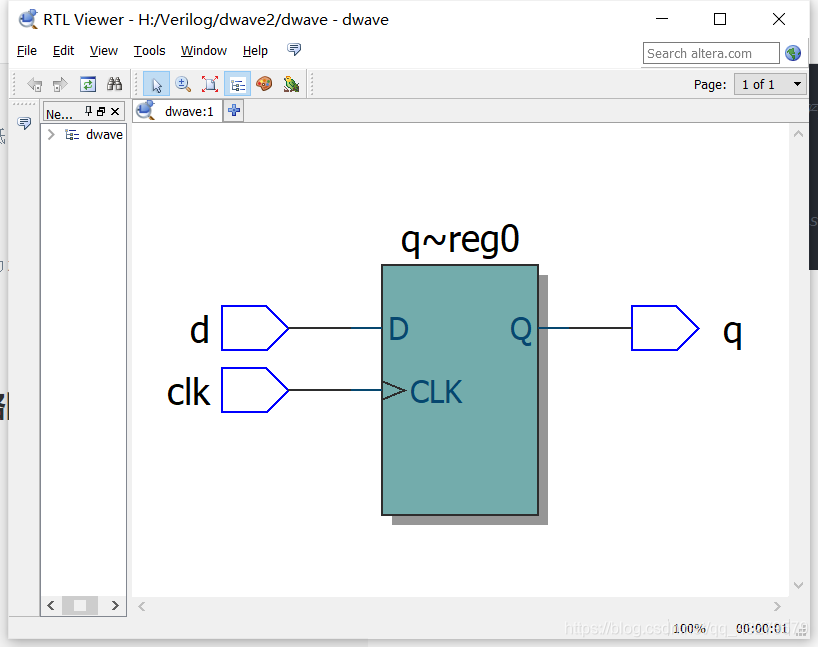

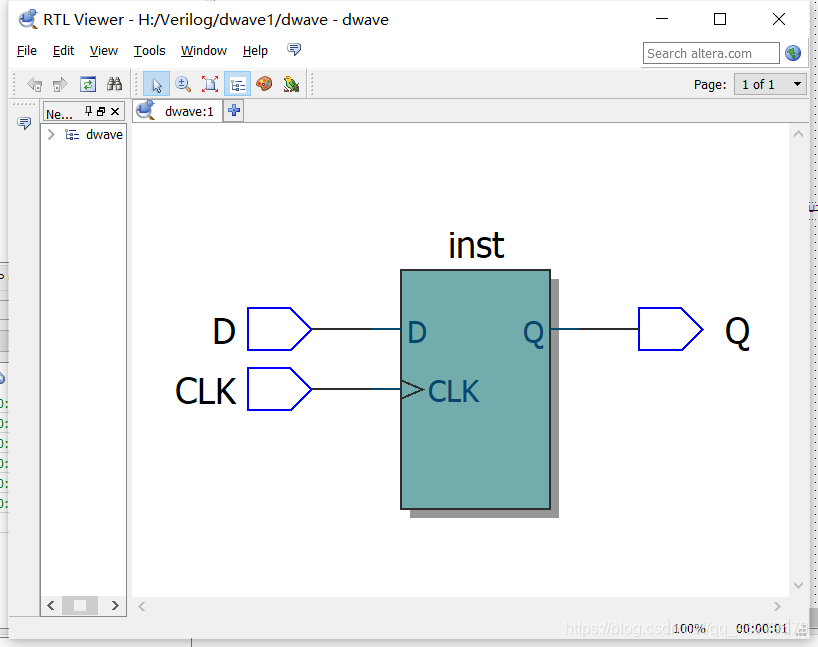

使用rtl viewer查看硬件电路图
硬件电路图
（四）利用Verilog语言编写测试代码实现时序仿真
具体仿真过程，参考链接：
https://blog.csdn.net/qq_43279579/article/details/115176423
测试代码
//测试代码
`timescale 1ns / 1nsmodule dwave_tb;reg clk,d;wire q;dwave u1(.d(d),.clk(clk),.q(q));initialbeginclk = 1;d <= 0;foreverbegin#60 d <= 1;//人为生成毛刺 #22 d <= 0;#2 d <= 1;#2 d <= 0;#16 d <= 0;//维持16ns的低电平，然后让它做周期性的循环endendalways #20 clk <= ~clk;//半周期为20ns,全周期为40ns的一个信号
endmodule

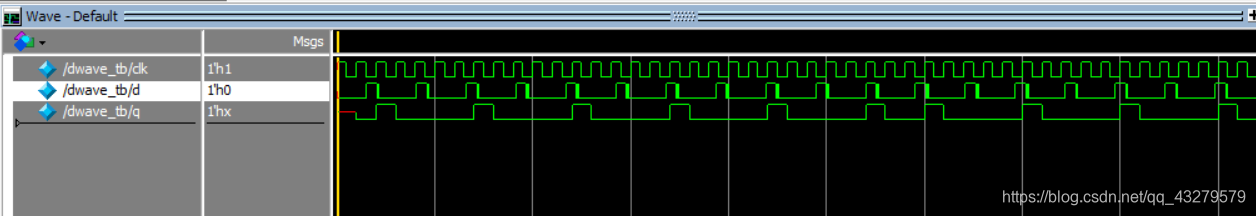

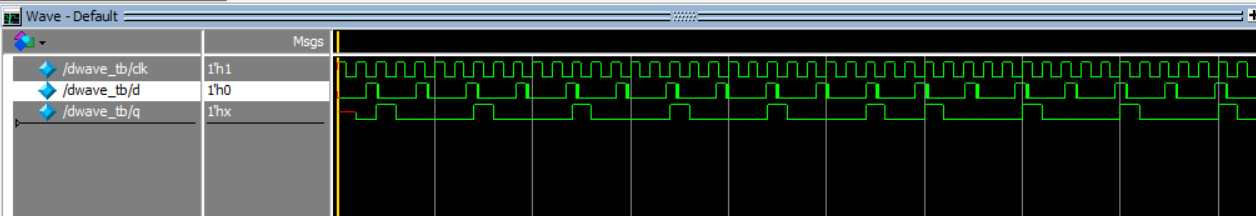

仿真效果
通过三种方式实现D触发器及时序仿真的过程，可以发现D触发器的基本功能是在复位信号为1的时候，CLK的上升沿会引起Q值的变化。由此，可以得出次态方程为 Q n + 1 = D \color{red}{Q_{n+1}=D} Qn+1=D。三种方式来说对于输入原理图可以更加清楚D触发器的结构，直接调用实际上就是不用自己了解D触发器的组成，Verilog语言实现会要求对语言有所掌握。三种方式来说，要想对结构有所了解，输入原理图会更好，对于元件比较多的来说，采用Verilog语言编程会更好。
