Quartus-II13 /Modelsim的安装及D触发器的仿真实验
文章目录
- 一、安装Quartus-II 13 和Modelsim
- 1.安装Quartus-II 13百度网盘下载链接：
- 2.安装Modelsim
- 二、门电路设计一个D触发器
- 1.设计
- 2.仿真
- 3.时序波形验证
- 三、直接调用D触发器
- 四、D触发器——Verilog语言
- 参考资料
一、安装Quartus-II 13 和Modelsim
1.安装Quartus-II 13百度网盘下载链接：
下载：
https://pan.baidu.com/s/1a9d-bq9RZmWrRV542X4IEA
提取码：ifte
说明： 本链接来自于正点原子官方资料下载

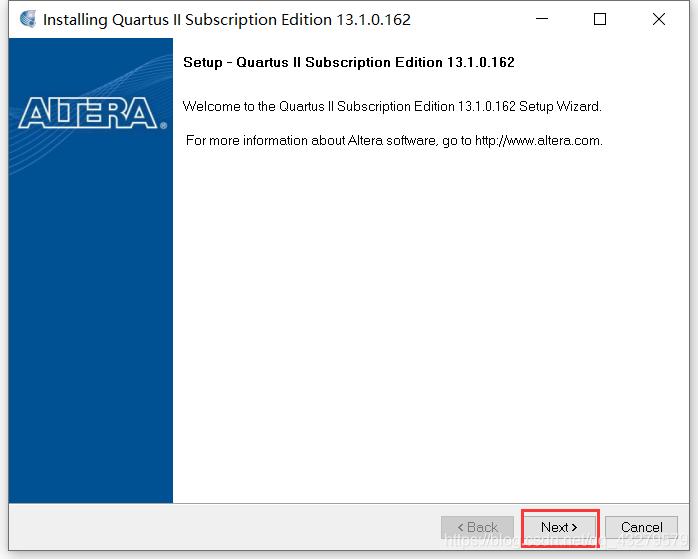

下载之后安装就行了

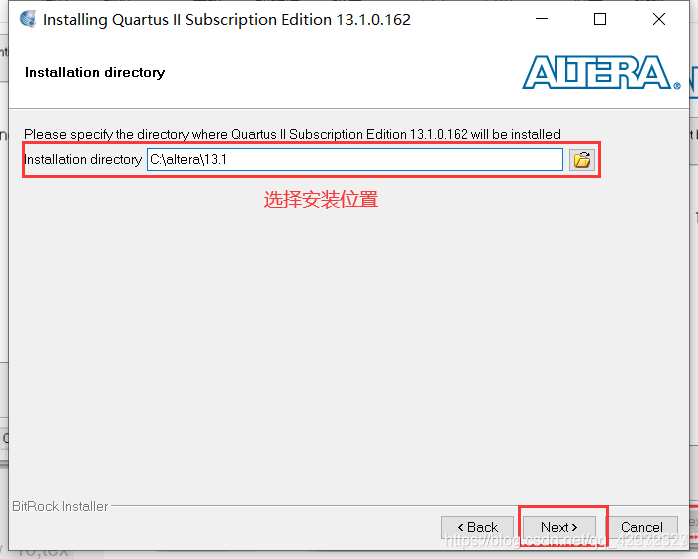

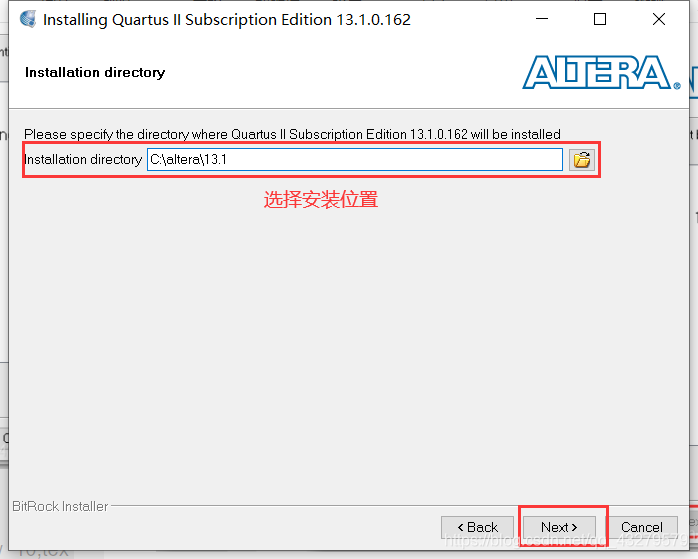

一直next,之后选择安装位置：

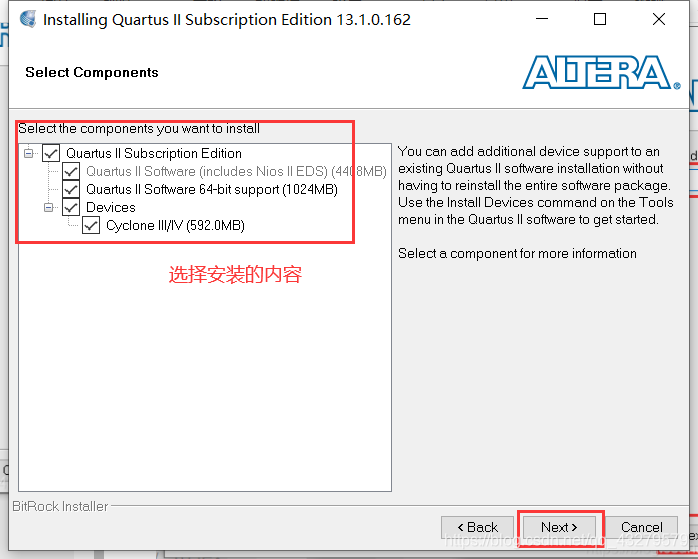

之后安装全部的软件：
2.安装Modelsim
百度网盘下载链接：
https://pan.baidu.com/s/1a9d-bq9RZmWrRV542X4IEA
提取码：ifte
说明： 本链接来自于正点原子官方资料下载
安装过程如同1.1的过程，下载，解压，安装，next,安装完成
二、门电路设计一个D触发器
1.设计

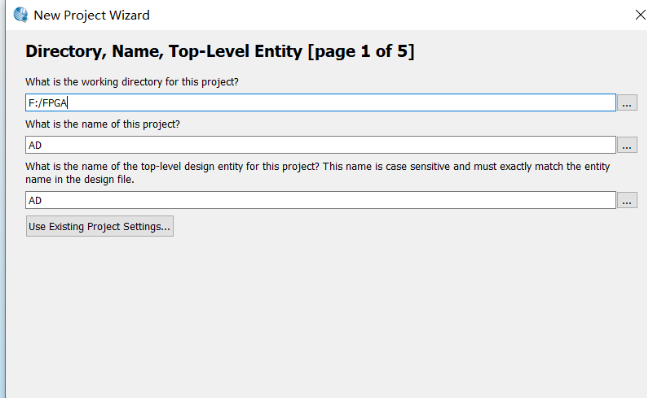

创建新工程

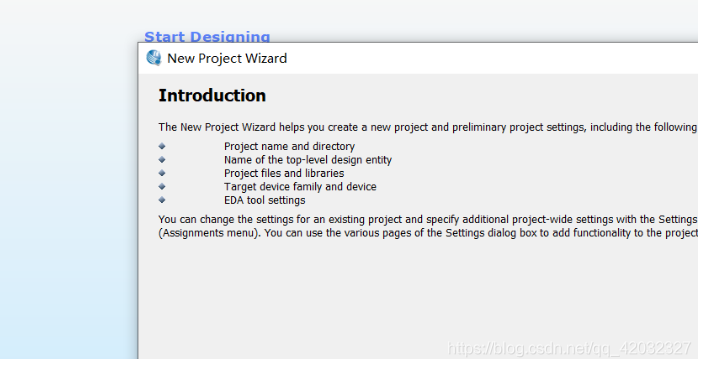

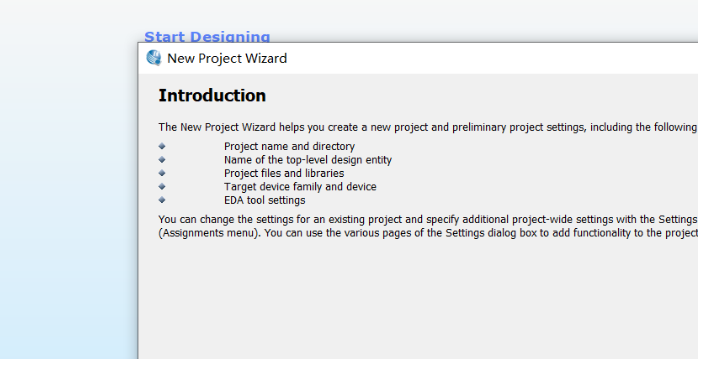

点击—>file—>New Project Wizard

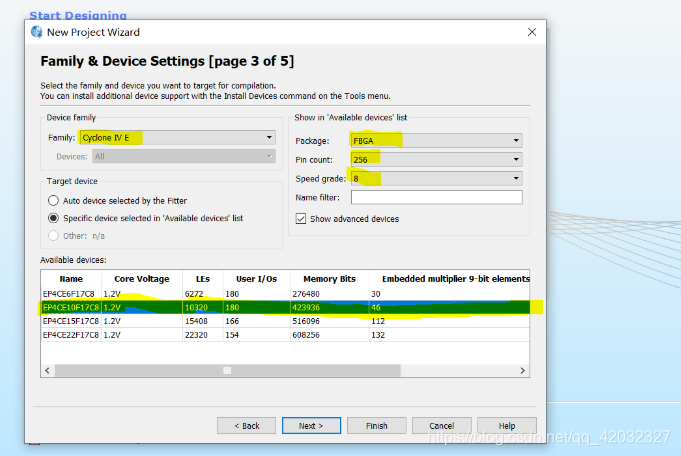

选择开发版类型：Cyclone IV E及设置

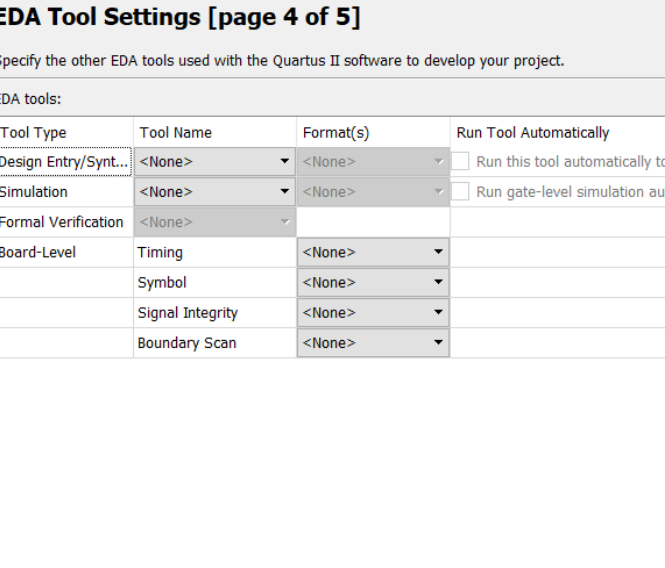

输入原理图以及用波形文件来仿真，所以EDA工具-simulation中选None
点击finished,完成

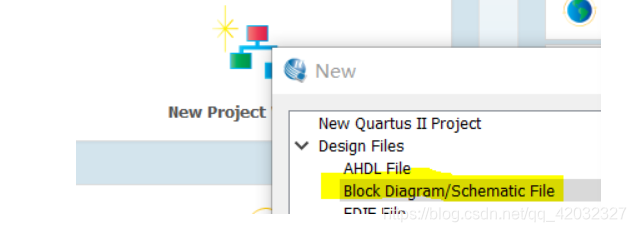

随后创建一个波形文件

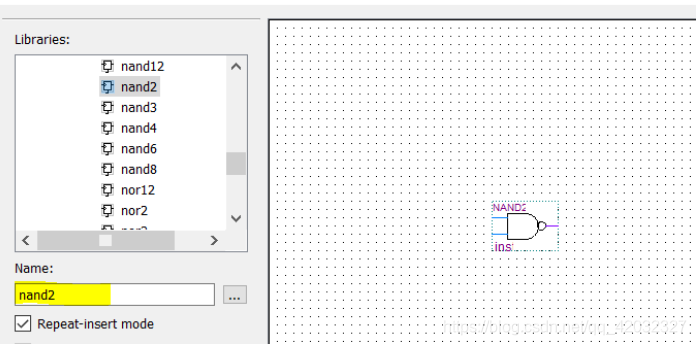

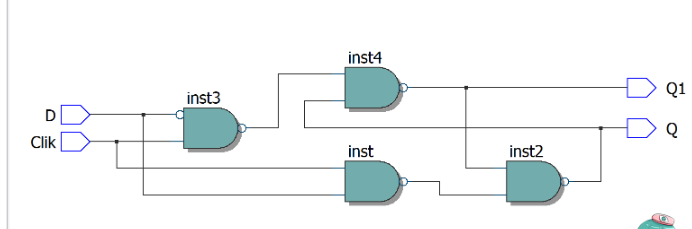

选择nand2，二个输入的与非门，依次添加四个nand2和一个非门not

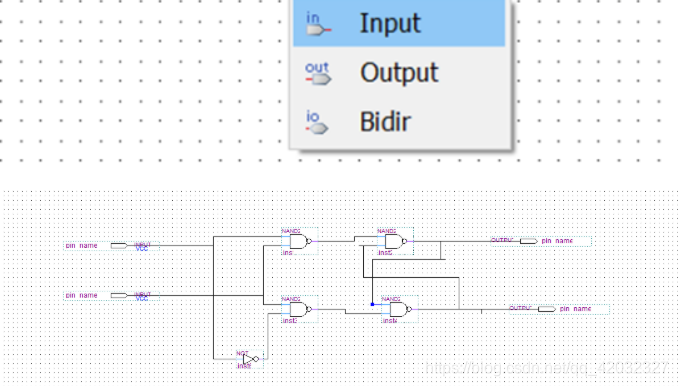

并连线工具连接在一起
存电路图
启动分析与综合，编译原理图文件。如果有编译错误，修改原理图，直到没有错误。也要检查警告信息，看是否连线连接正确

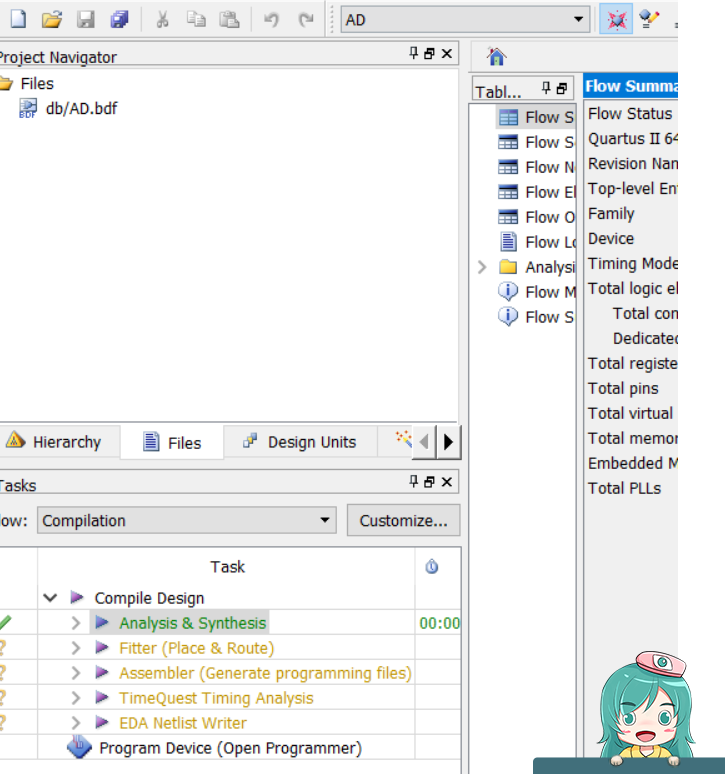

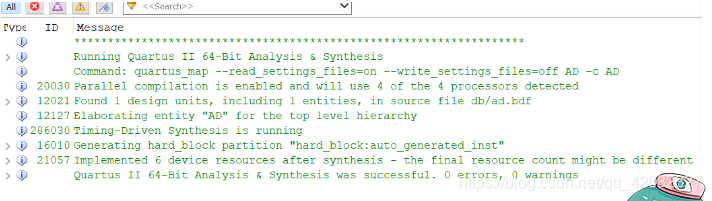

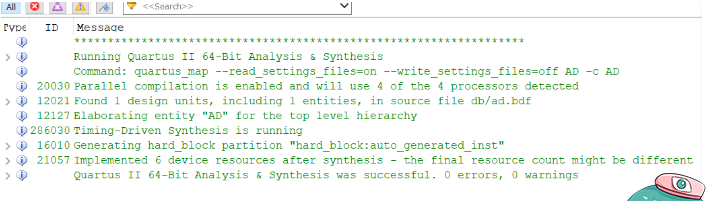

分析结果：
2.仿真
用RTL Viewer：
打开方法：Tools—Netlist—RTL Viewer
3.时序波形验证

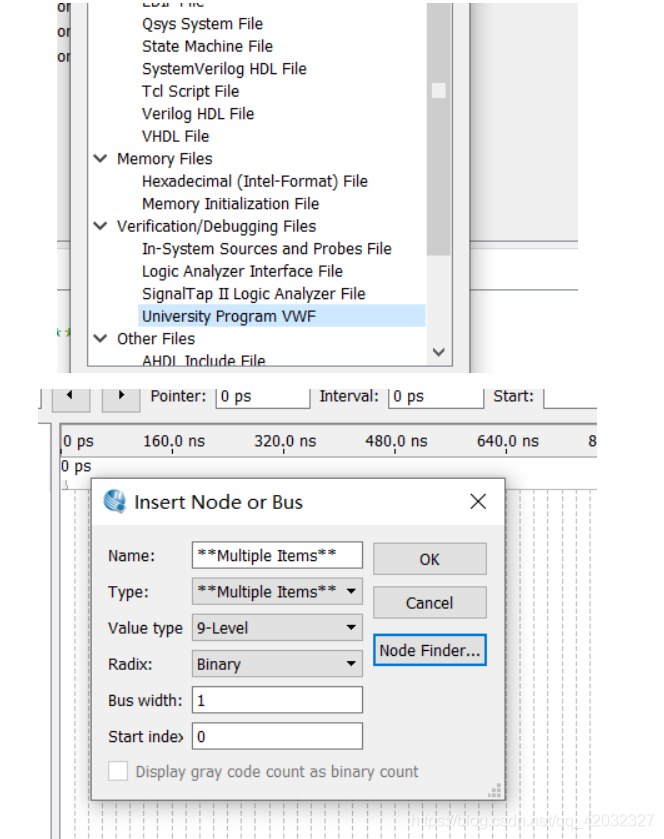

创建vwm格式波形文件，输入激励源

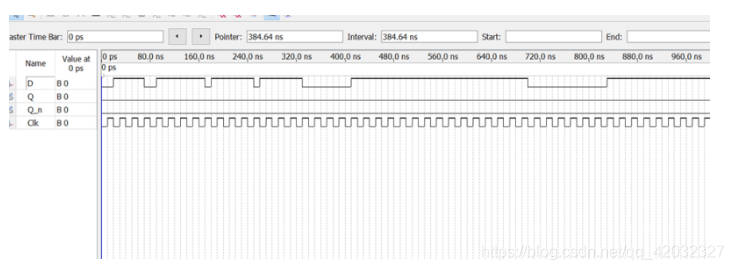

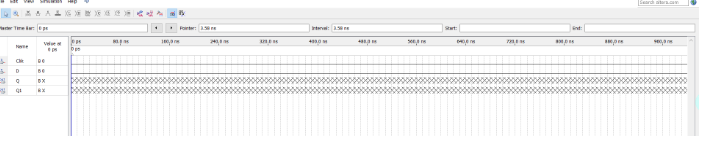

插入Node和bus后，得到下面的波形

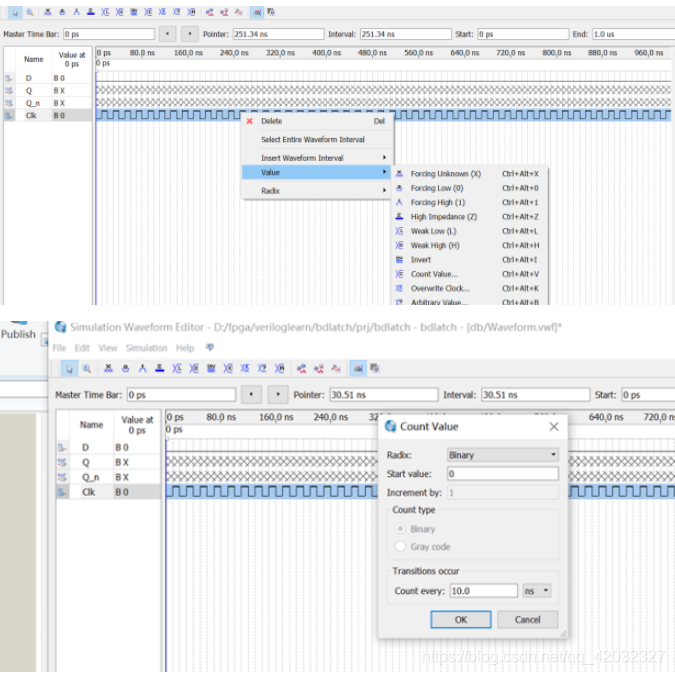

产生时钟信号：
用鼠标选择D，Q信号Q_n,，进行编辑,编辑好后，运行功能仿真

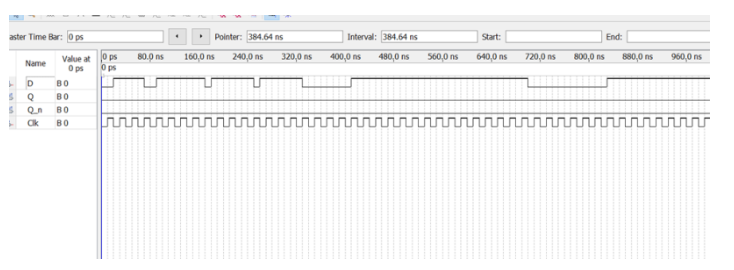

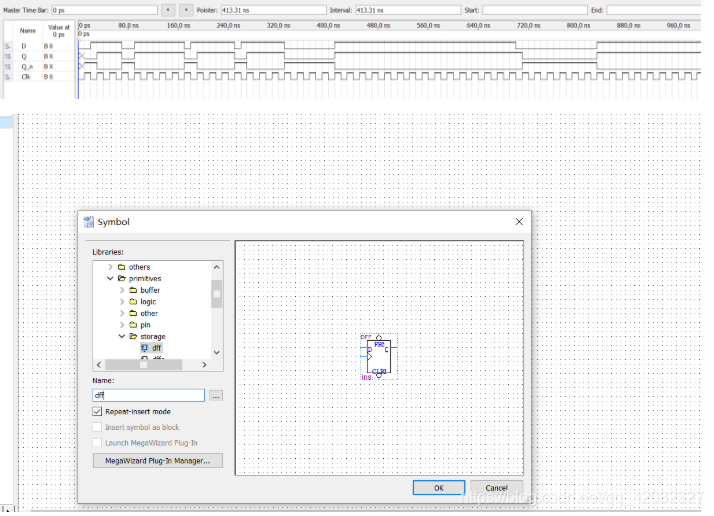

能仿真后的波形，满足D latch的时序，全编译后，也可以运行时序仿真
三、直接调用D触发器
操作与二中的操作“选择nand2，二个输入的与非门，依次添加四个nand2和一个非门not”换成“选择diff”其他的变化不大
四、D触发器——Verilog语言

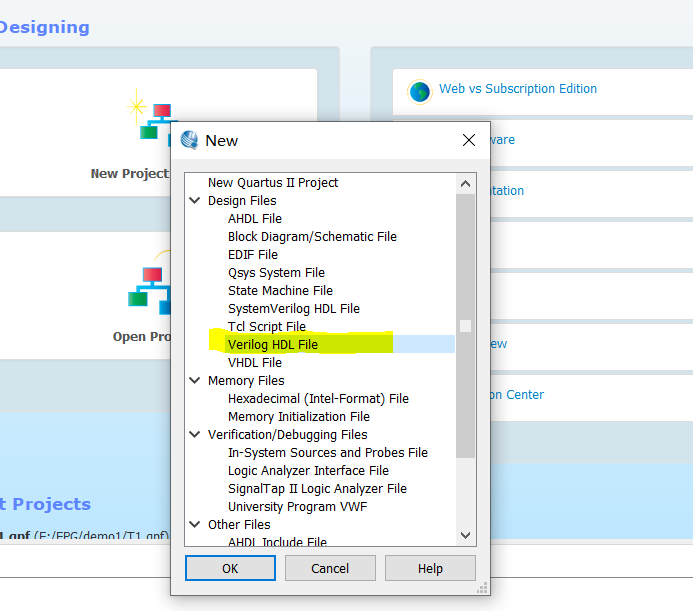

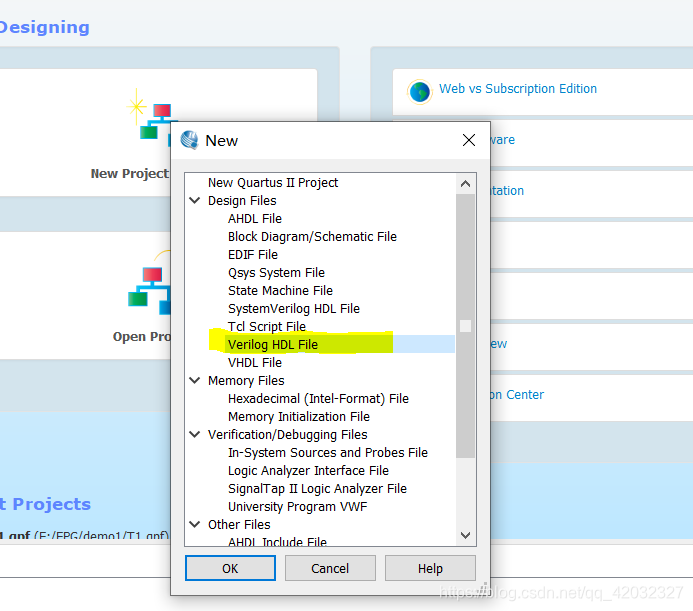

创建新工程步骤与一类似，创建波形文件变成verilog文件

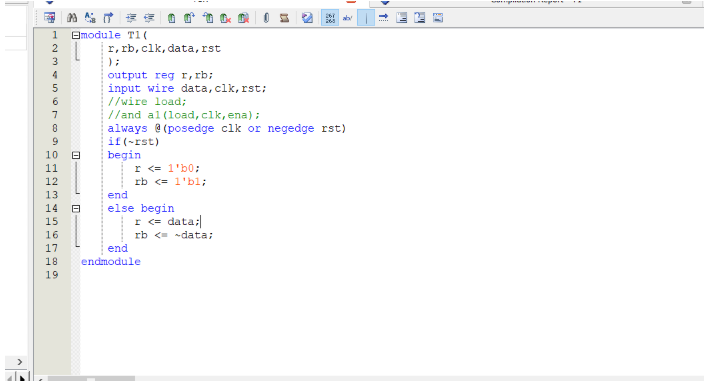

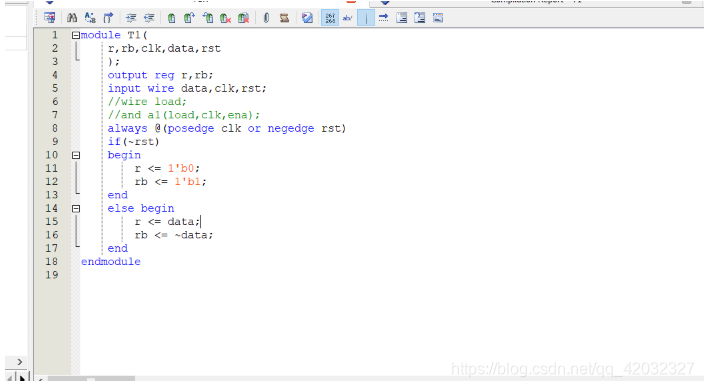

module T1(r,rb,clk,data,rst);output reg r,rb;input wire data,clk,rst;//wire load;//and a1(load,clk,ena);always @(posedge clk or negedge rst)if(~rst)beginr <= 1'b0;rb <= 1'b1;endelse begin r <= data;rb <= ~data;end
endmodule

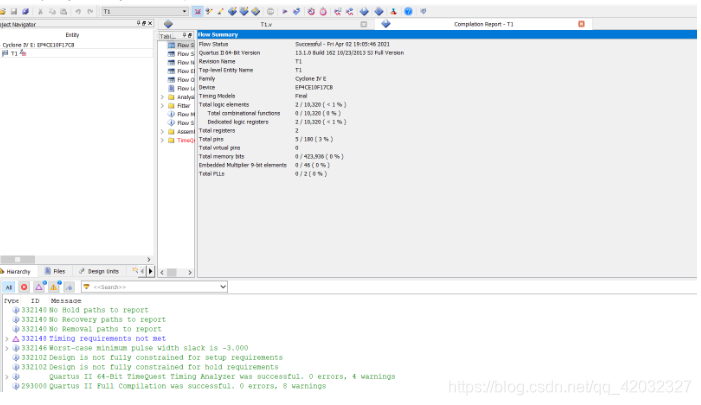

点击菜单中的“运行”，查看是否有错误
结果无错

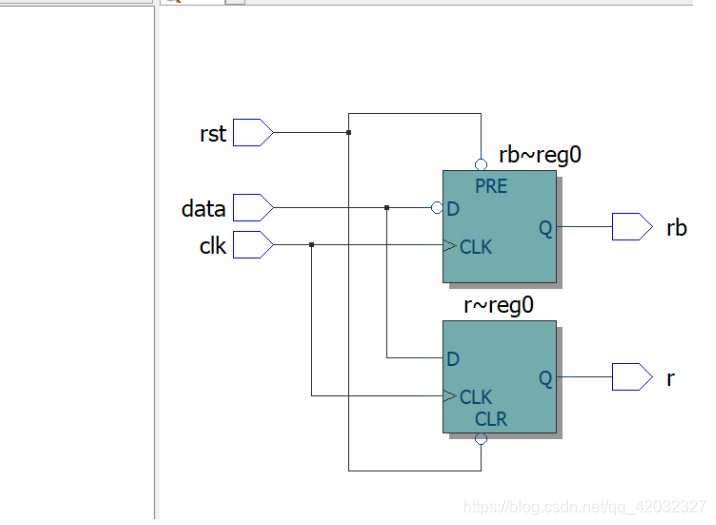

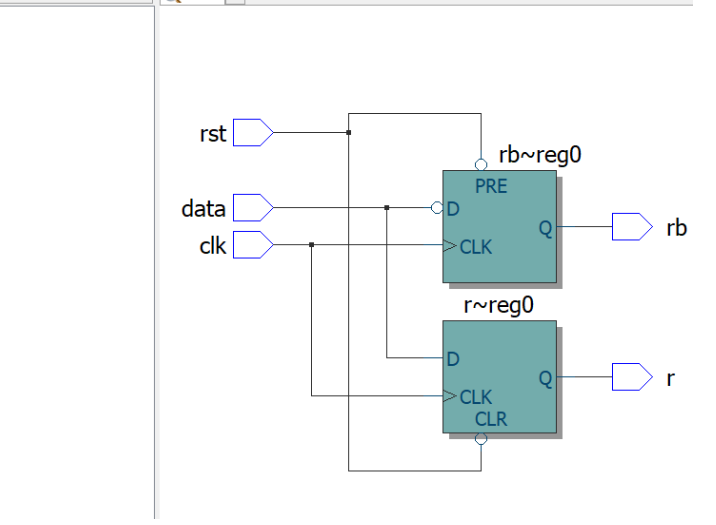

Tools——>NetList——>RTL Viwer 查看综合电路
参考资料
https://blog.csdn.net/qq_43279579/article/details/115158140
https://blog.csdn.net/qq_43279579/article/details/115176423
原子哥教学视频：
https://www.bilibili.com/video/BV194411f7GD?p=5
