常规继电器使用方法
最近因为毕设需要接触了继电器，因为以前也学过继电器的用法，但是上课就是那样，听过了就行了，真正使用的时候我发现还是会有很多不明白的，故分享一下最近用的两个继电器的不同接法。

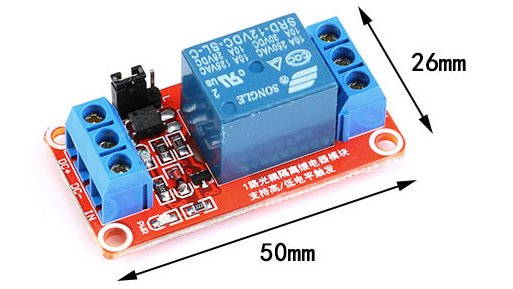

第一种如图像这种集成好的继电器

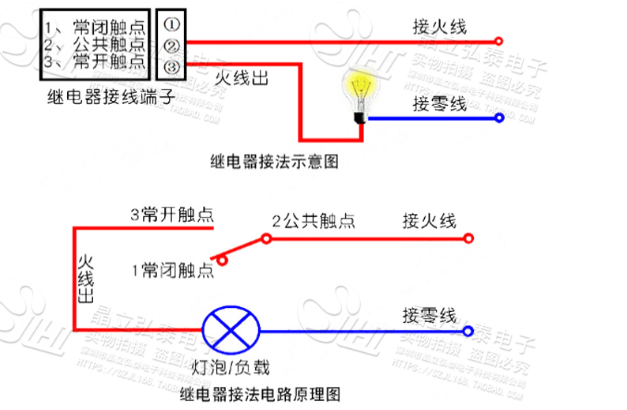

其输出端引脚接线图如下所示

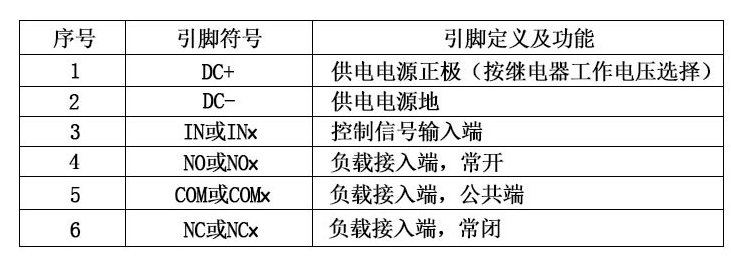

引脚说明

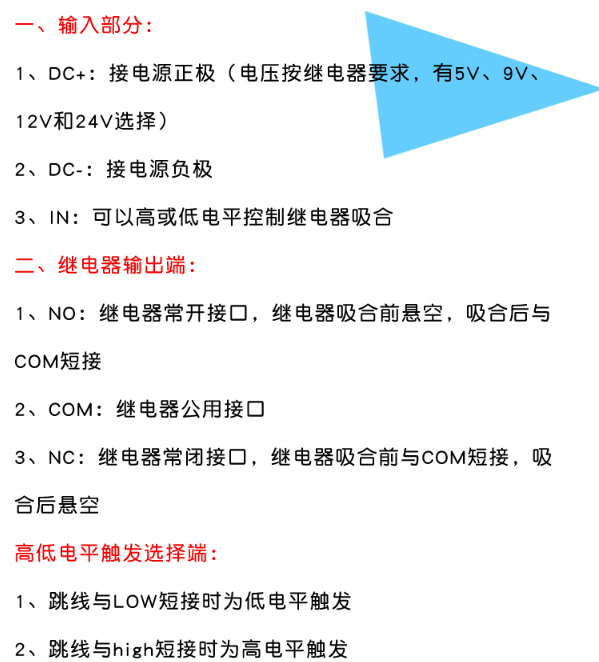

引脚图如下所示
第二种是我现在用到的，因为第一种比较大，故选择第二种，但是个人感觉第一种比较好用。
第二种如下所示

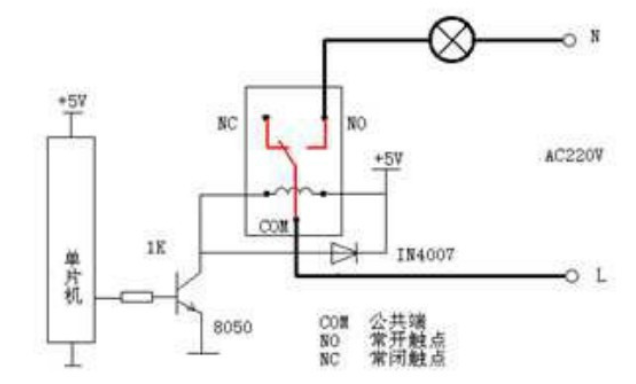

其接线图如下图所示
默认是连接NC端，当给低电平时，连接NO端，高电平时连接NC段。其原理在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯从而带动衔铁的动触点与静触点（常开触点）吸合。
第二种需要注意的是，他是五个引脚的，且公共端在另一端，而且与第一种不同的是，他的两个输入端任一端都可以接单片机，另一个接高电平。
