STM32—EEPROM

介绍

EEPROM作为掉电不丢失的储存器，在使用上还是比较广泛的，

其可重复擦写，电擦除，使用方便 。

这里主要是以AT24C02为例介绍

硬件设计

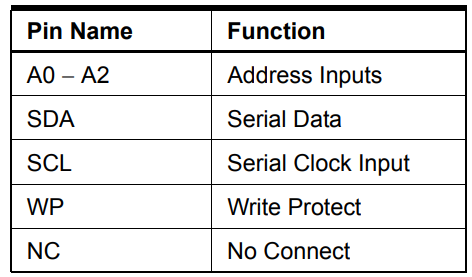

Pin Configurations

该电路图设置下，A0—A2都是接地，所以EEPROM的地址为0x1010 000.

SDA和SCL分别与I2C相连，二者数据交换。

WP是写保护端口，这里直接接地，就没有写保护的功能，当然这不是说写保护不重要，只是在此处教学没有太大的用途，要是想控制WP，那就使WP与GPIO相连。

协议

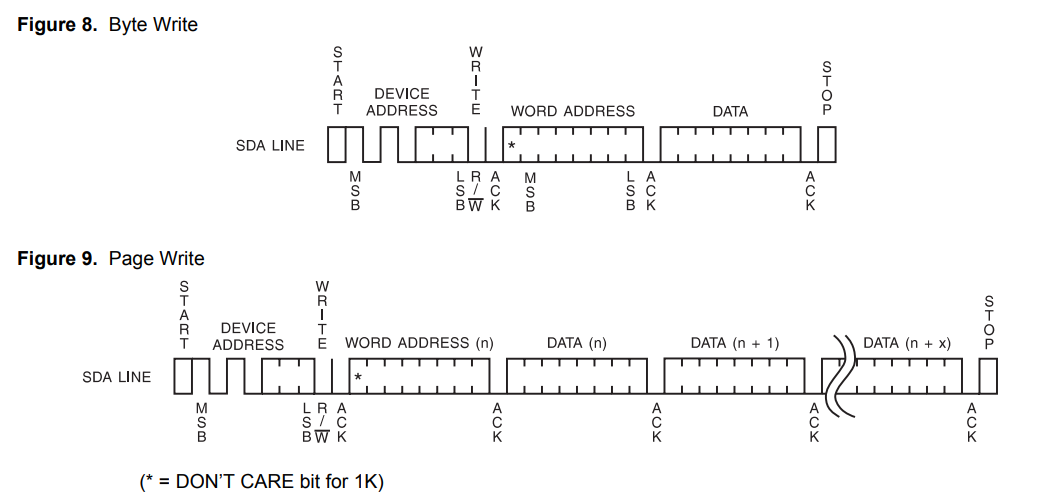

写入

又协议图可知，I2C协议就是这个，所以我们可以把I2C协议拉出来使用。

向串行EEPROM指定地址写入若干数据，采用页写操作提高写入效率。

字节写入的话，每写完一次就需要判断是否写入完成，这一很麻烦。

于是我们就采用突发写入，也就是连续写入，这样就能直接写入多个字节。

/*
*********************************************************************************************************
*    函 数 名: ee_ReadBytes
*    功能说明: 从串行EEPROM指定地址处开始读取若干数据
*    形    参：_usAddress : 起始地址
*             _usSize : 数据长度，单位为字节
*             _pReadBuf : 存放读到的数据的缓冲区指针
*    返 回 值: 0 表示失败，1表示成功
*********************************************************************************************************
*/
uint8_t ee_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize)
{uint16_t i;/* 采用串行EEPROM随即读取指令序列，连续读取若干字节 *//* 第1步：发起I2C总线启动信号 */i2c_Start();/* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_WR);    /* 此处是写指令 *//* 第3步：等待ACK */if (i2c_WaitAck() != 0){goto cmd_fail;    /* EEPROM器件无应答 */}/* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */i2c_SendByte((uint8_t)_usAddress);/* 第5步：等待ACK */if (i2c_WaitAck() != 0){goto cmd_fail;    /* EEPROM器件无应答 */}/* 第6步：重新启动I2C总线。前面的代码的目的向EEPROM传送地址，下面开始读取数据 */i2c_Start();/* 第7步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_RD);    /* 此处是读指令 *//* 第8步：发送ACK */if (i2c_WaitAck() != 0){goto cmd_fail;    /* EEPROM器件无应答 */}    /* 第9步：循环读取数据 */for (i = 0; i < _usSize; i++){_pReadBuf[i] = i2c_ReadByte();    /* 读1个字节 *//* 每读完1个字节后，需要发送Ack， 最后一个字节不需要Ack，发Nack */if (i != _usSize - 1){i2c_Ack();    /* 中间字节读完后，CPU产生ACK信号(驱动SDA = 0) */}else{i2c_NAck();    /* 最后1个字节读完后，CPU产生NACK信号(驱动SDA = 1) */}}/* 发送I2C总线停止信号 */i2c_Stop();return 1;    /* 执行成功 */cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 *//* 发送I2C总线停止信号 */i2c_Stop();return 0;
}

读取

该读取方式为：读取当前地址数据，就是上次操作的地址数据。这样的读取方式很少。

读取数据的操作只需要多一步，那就使提前说好要读取的地址，之后就是想要读取几个就几个，但是不能超出储存器范围，否则会重复读取，也就是读取之前的数据。

/*
*********************************************************************************************************
*    函 数 名: ee_ReadBytes
*    功能说明: 从串行EEPROM指定地址处开始读取若干数据
*    形    参：_usAddress : 起始地址
*             _usSize : 数据长度，单位为字节
*             _pReadBuf : 存放读到的数据的缓冲区指针
*    返 回 值: 0 表示失败，1表示成功
*********************************************************************************************************
*/
uint8_t ee_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize)
{uint16_t i;/* 采用串行EEPROM随即读取指令序列，连续读取若干字节 *//* 第1步：发起I2C总线启动信号 */i2c_Start();/* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_WR);    /* 此处是写指令 *//* 第3步：等待ACK */if (i2c_WaitAck() != 0){goto cmd_fail;    /* EEPROM器件无应答 */}/* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */i2c_SendByte((uint8_t)_usAddress);/* 第5步：等待ACK */if (i2c_WaitAck() != 0){goto cmd_fail;    /* EEPROM器件无应答 */}/* 第6步：重新启动I2C总线。前面的代码的目的向EEPROM传送地址，下面开始读取数据 */i2c_Start();/* 第7步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_RD);    /* 此处是读指令 *//* 第8步：发送ACK */if (i2c_WaitAck() != 0){goto cmd_fail;    /* EEPROM器件无应答 */}    /* 第9步：循环读取数据 */for (i = 0; i < _usSize; i++){_pReadBuf[i] = i2c_ReadByte();    /* 读1个字节 *//* 每读完1个字节后，需要发送Ack， 最后一个字节不需要Ack，发Nack */if (i != _usSize - 1){i2c_Ack();    /* 中间字节读完后，CPU产生ACK信号(驱动SDA = 0) */}else{i2c_NAck();    /* 最后1个字节读完后，CPU产生NACK信号(驱动SDA = 1) */}}/* 发送I2C总线停止信号 */i2c_Stop();return 1;    /* 执行成功 */cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 *//* 发送I2C总线停止信号 */i2c_Stop();return 0;
}
