K_A25_012 基于STM32等单片机驱动JDY40对发JDY40 实现遥控点灯

K_A25_012 基于STM32等单片机驱动JDY40对发JDY40 实现遥控点灯

• 所有资源导航
• 一、资源说明
• 二、基本参数
• • 参数
  • 引脚说明
• 三、驱动说明
• • 对应程序:
• 四、部分代码说明
• • 1、接线引脚定义
  • • 1.1、STC89C52RC+JDY40模块
    • 1.2、STM32F103C8T6+JDY40模块
• 五、基础知识学习与相关资料下载
• 六、视频效果展示与程序资料获取
• 七、注意事项
• 八、接线说明
• • STC89C52RC
  • STM32F103C8T6

注：
1、STC89C52RC使用波特率是9600 STM32F103C8T6使用波特率是9600
JDY40换其他波特率后 注意波特率切换后使用

所有资源导航

其他资料目录 直戳跳转

一、资源说明

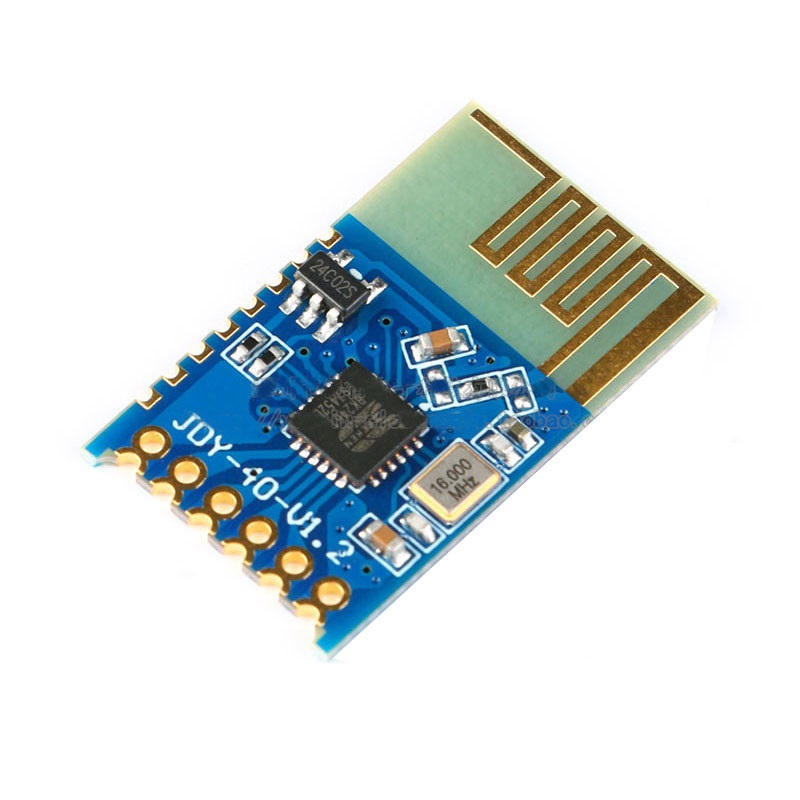

二、基本参数

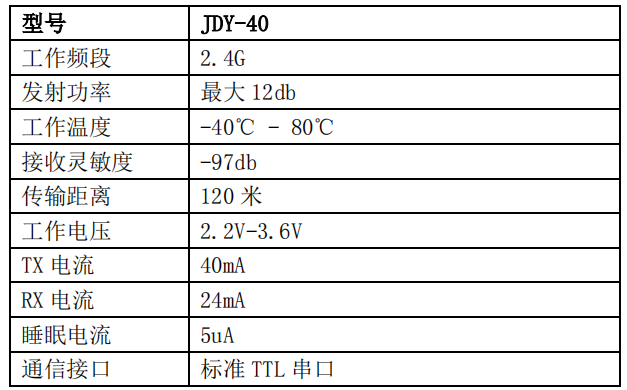

参数

引脚说明

三、驱动说明

对应程序:

此处串口通信对应程序:
以51为例

void UartInit(void)
{TMOD = 0x20;   //定时器工作在定时器1的方式2PCON = 0x00;   //不倍频SCON = 0x50;	//串口工作在方式1，并且启动串行接收	TH1 = 0xFD;    //设置波特率 9600TL1 = 0xFD;//ET1 = 0;TR1 = 1;		//启动定时器1ES = 1;		//开串口中断EA = 1;		//开总中断
}void UartSend(uint8_t dat)
{
//    while (busy);
//    busy = 1;SBUF = dat;while(TI==0);	TI=0;
}/*****************发送设置**********************************/
void UartSendString(unsigned char *puf)
{unsigned char k=0;while(*(puf+k)!='\0'){UartSend(*(puf+k));k++;}
}
void Clear_Usart_Receive(void)
{unsigned char i;for(i=0;i<50;i++){Usart_Receive[i]=0;}}
/*************接收数据***************************************/
void UARTInterrupt(void)interrupt 4
{if(RI){RI=0;Usart_Receive[0]=SBUF;}
}

四、部分代码说明

1、接线引脚定义

需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

1.1、STC89C52RC+JDY40模块

//JDY40发射模块引脚定义(TX) ---------------P3.0
(RX)----------------P3.1//定义按键输入端口
sbit KEY_LED_ON=P1^0;
sbit KEY_LED_OFF=P1^1;//JDY40接收模块引脚定义
(TX) ---------------P3.0
(RX)----------------P3.1
//定义OLED0.96端口
sbit SCL=P1^2; //串行时钟
sbit SDA=P1^3; //串行数据//定义LED端口
sbit LED=P1^0;

1.2、STM32F103C8T6+JDY40模块

//JDY40发射模块引脚定义
#define  DEBUG_USART2_TX_GPIO_PORT       GPIOA
#define  DEBUG_USART2_TX_GPIO_PIN        GPIO_Pin_2
#define  DEBUG_USART2_RX_GPIO_PORT       GPIOA
#define  DEBUG_USART2_RX_GPIO_PIN        GPIO_Pin_3//定义按键输入端口
#define KEY_LED_ON_PIN   				GPIO_Pin_4  		// 									 0x0010
#define KEY_LED_OFF_PIN    				GPIO_Pin_5			//									 0x00200x0040#define KEY_LED_ON       GPIO_ReadInputDataBit(GPIOA, KEY_LED_ON_PIN)
#define KEY_LED_OFF      GPIO_ReadInputDataBit(GPIOA, KEY_LED_OFF_PIN)					//JDY40接收模块引脚定义#define  DEBUG_USART2_TX_GPIO_PORT       GPIOA
#define  DEBUG_USART2_TX_GPIO_PIN        GPIO_Pin_2
#define  DEBUG_USART2_RX_GPIO_PORT       GPIOA
#define  DEBUG_USART2_RX_GPIO_PIN        GPIO_Pin_3//定义OLED0.96端口
#define OLED_SCLK_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_8)//SCL
#define OLED_SCLK_Set() GPIO_SetBits(GPIOB,GPIO_Pin_8)#define OLED_SDIN_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_9)//SDA
#define OLED_SDIN_Set() GPIO_SetBits(GPIOB,GPIO_Pin_9)
//定义LED端口
#define LED_ON	GPIO_SetBits(GPIOB, GPIO_Pin_0)
#define LED_OFF	GPIO_ResetBits(GPIOB, GPIO_Pin_0)

五、基础知识学习与相关资料下载

1、STC89C52RC程序下载 直戳跳转

2、STM32F103C8T6程序下载
(1)串口下载 直戳跳转
(2)ST-LINK下载 直戳跳转
(3)J-LINK下载 直戳跳转
(4)DAP-LINK下载 直戳跳转

3、OLED0.96程序说明 直戳跳转

4、串口助手下载与使用
(1)安信可调试助手使用 直戳跳转
(2) sscom33串口调试助手使用 直戳跳转
(3)STC-ISP串口调试助手使用 直戳跳转

六、视频效果展示与程序资料获取

视频连接 直戳跳转
  资料获取            （ 滑到最后添加群号看公告免费获取）

七、注意事项

1、VCC GND请勿接反，接反易烧
2、OLED显示异常时，排除接线接触不良

八、接线说明

STC89C52RC

STC89C52RC+JDY40发射模块
/************************************************************************************//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : 2.4G无线收发串口透传模(JDY-40)发送测试程序
//  测试条件   : STC89C52RC   晶振11.0592接线
KEY-----------------------------------------------STC89C52RC
KEY_LED_ON----------------------------------------P1.0
KEY_LED_OFF---------------------------------------P1.1
GND-----------------------------------------------GND2.4G无线收发串口透传模(JDY-40)---------------------STC89C52RC
VCC-----------------------------------------------3.3V
GND-----------------------------------------------GND
RX------------------------------------------------P3_1
TX------------------------------------------------P3_0
*************************************************************************************/STC89C52RC+JDY40接收模块
/************************************************************************************
//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : 2.4G无线收发串口透传模(JDY-40)(接收)测试程序
//  测试条件   : STC89C52RC   晶振11.0592接线  LED看情况串联电阻
LED-----------------------------------------------STC89C52RC
LED(+)--------------------------------------------3.3V
GND(-)--------------------------------------------P1.02.4G无线收发串口透传模(JDY-40)---------------------STC89C52RC
VCC-----------------------------------------------3.3V
GND-----------------------------------------------GND
RX------------------------------------------------P3_1
TX------------------------------------------------P3_0OLED0.96(IIC) ------------------------------------STC89C52RC
VCC-----------------------------------------------3.3V
GND-----------------------------------------------GND
SCL-----------------------------------------------P1^2
SDA-----------------------------------------------P1^3*************************************************************************************/

STM32F103C8T6

/************************************************************************************
//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : 2.4G无线收发串口透传模(JDY-40)发送测试程序
//  测试条件   : STM32F103C8T6   晶振8M  系统时钟 72M接线KEY-----------------------------------------------STM32F103C8T6
KEY_LED_ON----------------------------------------PA4
KEY_LED_OFF---------------------------------------PA5
GND-----------------------------------------------GND2.4G无线收发串口透传模(JDY-40)---------------------STM32F103C8T6
VCC-----------------------------------------------3.3V
GND-----------------------------------------------GND
RX------------------------------------------------PA2
TX------------------------------------------------PA3*************************************************************************************/STM32F103C8T6+JDY40接收模块
/************************************************************************************//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : 2.4G无线收发串口透传模(JDY-40)发送测试程序
//  测试条件   : STM32F103C8T6   晶振8M  系统时钟 72M接线  LED看情况串联电阻
LED-----------------------------------------------STM32F103C8T6
LED(+)--------------------------------------------PB0
GND(-)--------------------------------------------GND2.4G无线收发串口透传模(JDY-40)---------------------STM32F103C8T6
VCC-----------------------------------------------3.3V
GND-----------------------------------------------GND
RX------------------------------------------------PA2
TX------------------------------------------------PA3OLED0.96------------------------------------------STM32F103C8T6
VCC-- --------------------------------------------3.3V
GND- ---------------------------------------------GND
SCL- ---------------------------------------------PB_8 //SCL
SDA- ---------------------------------------------PB_9 //SDA
*************************************************************************************/
