记录一个ADS的使用tip

下图显示了在ADS中两种不同的方程(函数)的使用方法：

1.ADS数据显示中的“动态”简单方程
2.用于数据显示或目标定义优化的用户定义函数（代码）

“动态”的简单方程式

这是在ADS中经常使用的方式。

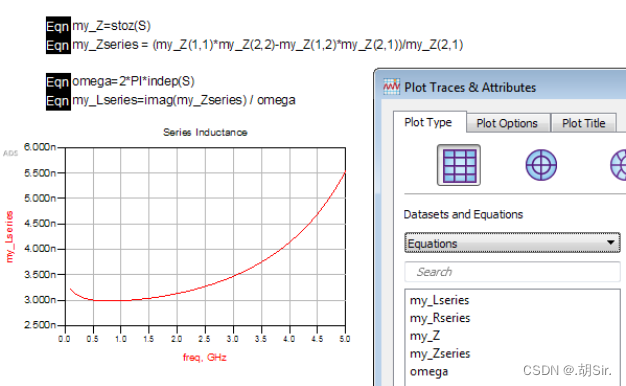

在数据显示中，“动态”添加方程，将数学函数应用于仿真的数据。然后，新创建的数据将显示在“Equations”列表中。
例如：

优点是创建这样的方程非常容易。通过将整个数据显示保存为“模板”，并在以后重复使用确切的数据显示，可以重复使用。

然而，如果想比较多个数据集，这种方法并不方便，因为这些数据集都需要用同一个方程来计算。在这种情况下，最好定义一个自定义的数学函数，然后使用该用户定义的数学函数处理所有数据集。

用户定义的函数

对于经常需要的数学函数，可以通过在文本编辑器中编写代码来创建用户定义的函数。把它存储在一个文本文件中，并使用一些标头来声明函数名称和参数。

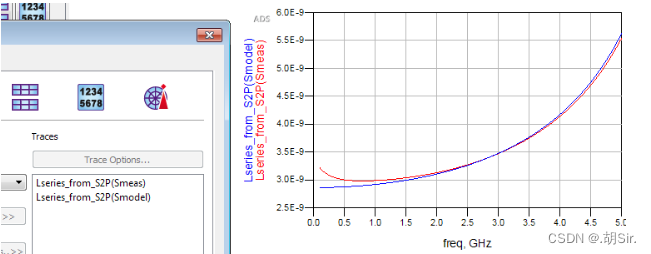

一旦定义，这可以类似于数据显示中的ADS内置功能，或用于原理图中的测量方程和优化目标。

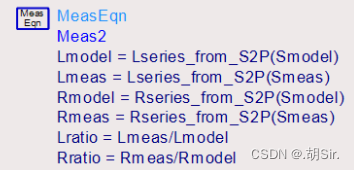

对于上面的电感计算，我们可以将数学分解为两个自定义函数。第一个函数从二端口数据中提取串联路径阻抗：

defun Zseries_from_S2P (S)
{
decl aZ = stoz (S);
decl aZseries = aZ(1,1) – aZ(1,2) – aZ(2,1) + aZ(2,2);
return aZseries;
}

S是传递到函数中的2端口S参数
stoz是一个预定义的ADS函数，它根据S参数计算Z参数。使用它（而不是在ADS频率扫描控制中启用Z参数输出）的优点是，它还可以处理导入的S参数数据集，其中数据集中没有可用的Z参数数据。
aZseries是一个变量，它保存我们计算的数据，然后将其作为函数结果返回。

第二个函数根据二端口S参数计算串联电感。它在内部调用第一个函数。

defun Lseries_from_S2P (S)
{
decl aOmega = 2*pi*indep(S);
decl aLseries = imag(Zseries_from_S2P (S)) / aOmega;
return aLseries;
}

为什么使用indep（S）而不是使用freq变量作为频率。同样，原因是这也适用于导入的S参数数据集，其中数据集中不存在freq变量。

为什么变量名称有“a”前缀。原因是这里定义的所有变量对ADS数据显示都是可见的，如果发现重复的名称，ADS数据显示会自动重命名数据显示中的变量。因此，最好在自定义方程代码中使用一个“唯一”名称，该名称与数据显示中变量名称不冲突。

User Defined Functions存储在哪里

有不同的方法可以使用户定义的功能可用。如果在ADS的help文档搜索“User-Defined Functions”，其中就包含如何将它们添加到本地ADS安装中的说明，以便所有ADS项目都可以使用它们。

然而，如果将函数定义存储在本地安装中，而使用不同的ADS项目，则该项目将无法在计算机上正常工作。或者说，当更换新的计算机后，该函数功能不能正常使用，因为还需要将该功能单独安装到该计算机的ADS中。

有一种更好的方法可以与用户定义的函数共享项目：
即将文件直接存储在ADS项目中，并让ADS自动加载，如下所述。通过这种方式，可以共享workspce，并且可以立即使用自定义功能，而无需手动安装。加载机制与ADS PDK中使用的加载机制相同。

在workspace中包含User Defined Functions

ADS提供了一种机制，当workspace打开时，可以在启动时加载和执行某些文件。我们将使用它来加载我们的用户定义函数。

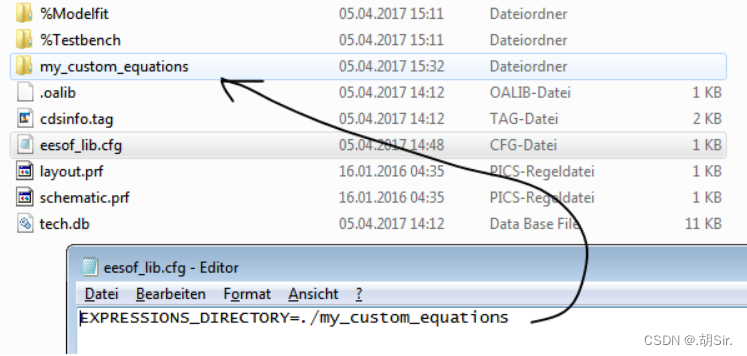

ADS总是在库目录中检查文件“eesoflib.cfg”，并能够执行在那里定义的“启动”文件。在该文件中，一个特殊变量告诉ADS在哪里搜索User Defined Functions（表达式）文件。也就是说可以为该目录选择任何名称，然后在eesof_lib.cfg中指定该名称。

对于表达式目录的位置，建议将其放置在库目录中。

方程文件的名称被硬编码到ADS中，并且始终相同：“dk_defined_fon.ael”

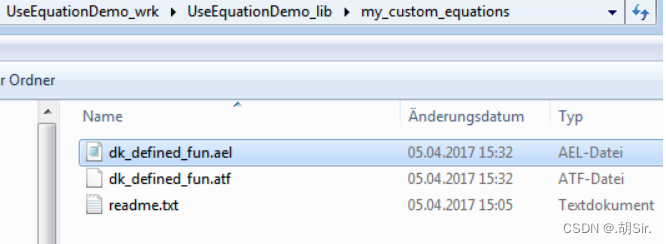

有了这些设置，当ADS加载workspace（更具体地说：库）时，应该加载User Defined Functions文件。如果成功了，那么应该会看到一个编译后的文件（.atf）。如果.atf文件丢失，说明出现了问题，并且的*.ael没有加载，或者在ADS试图加载和编译它时出错。

这时候需要强制重新加载工作区（包括代码），可以使用菜单中的文件历史记录： File > Recent Workspaces

每一次更改代码后，都需要执行此操作，以重新加载最新的代码版本。在重新加载项目之前，没有必要关闭该项目。
