【UE4 008】材质 UV纹理坐标系 蓝图节点预览

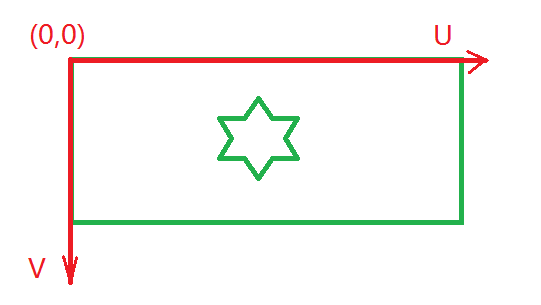

UE4中UV坐标系：

在UE4材质表达式中， 1维、2维、3维、4维向量都是以颜色输出提供给开发者便于调试。例如：

• 一维向量(标量)value: 会自动转换为4维向量V4(value, 0, 0, 1)
• 二维向量V2(x, y): 会自动转换为4维向量V4(x, y, 0, 1)
• 三维向量V3(x, y, z): 会自动转换为4维向量V4(x, y, z, 1)
• 四维向量V4(x, y, z,w): 会自动转换为4维向量V4(x, y, z,w)

向量V4(X, Y, Z, W)又对应着纹理颜色中的Color(R,G, B,A)

所以：

• 一维向量(1)在材质中显示红色, value值就是红色分量的值。

• 二维向量(1,1)在材质中显示黄色, x,y值就是红色分量R和绿色分量G的值。

• 三维向量(1,1,1)在材质中显示白色, x,y,z值就是红色分量R、绿色分量G和蓝色分量B的值。

• 四维向量(1,1,1,1)在材质中显示白色, x,y,z,w值就是红色分量R、绿色分量G、蓝色分量B和不透明度W的值。




看如下节点：

TexCoordinate节点返回图片的纹理坐标：

• 左上角uv = (0, 0)所以是黑色。
• 左下角uv = (0, 1)所以是绿色
• 右上角uv = (1, 0)所以是红色。
• 右下角uv = (1, 1)所以是黄色。

有了以上知识，我们就清楚了为什么这些节点会表现为不同的颜色了，通过颜色也能初步判断节点使用的正确性。
