canvas系列教程02——圆、弧线、圆角矩形、曲线（气泡、心形、N叶草）、扇形

此系列教程层层递进，建议按顺序阅读

• canvas系列教程01——直线、三角形、多边形、矩形、调色板
  https://blog.csdn.net/weixin_41192489/article/details/124333306

圆 arc()

cxt.beginPath();
cxt.arc(x,y,半径,开始角度,结束角度, anticlockwise);
cxt.closePath();

• (x,y)为圆心坐标

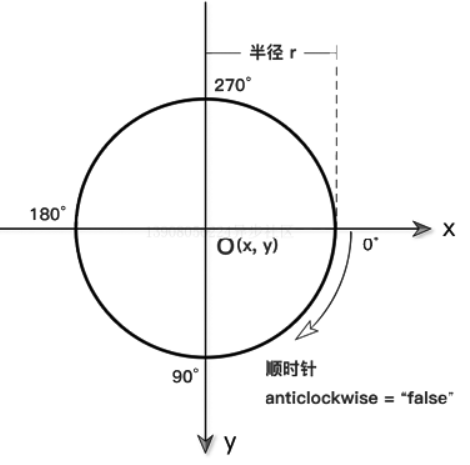

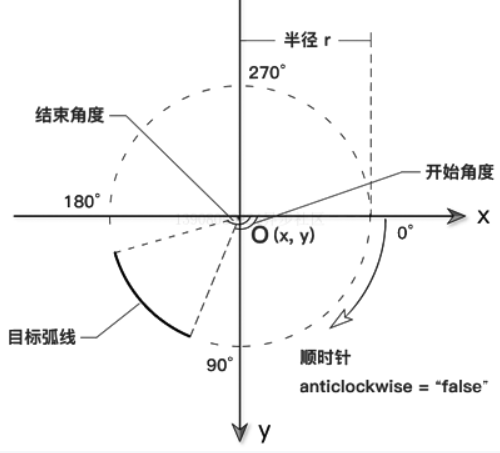

• 开始和结束角度的单位为弧度，推荐写法如下：

120*Math.PI/180   //120°
150*Math.PI/180   //150°

• anticlockwise表示绘制方向，布尔值
  —— true 逆时针
  —— false 顺时针（默认值）


             //半圆cxt.beginPath();cxt.arc(80, 80, 50, 0, 180*Math.PI/180, true);cxt.closePath();//描边cxt.strokeStyle = "HotPink";cxt.stroke();//整圆cxt.beginPath();cxt.arc(120, 80, 50, 0, 360*Math.PI/180, true);cxt.closePath();//描边cxt.strokeStyle = "HotPink";cxt.stroke();

             cxt.beginPath();cxt.arc(70, 70, 50, 0, -90 * Math.PI / 180, true);cxt.closePath();cxt.strokeStyle = "HotPink";cxt.stroke();

             cxt.arc(70, 70, 50, 0, -90 * Math.PI / 180, false);

             //半圆cxt.beginPath();cxt.arc(80, 80, 50, 0, 180 * Math.PI / 180, true);cxt.closePath();//填充cxt.fillStyle = "HotPink";cxt.fill();//整圆cxt.beginPath();cxt.arc(120, 80, 50, 0, 360 * Math.PI / 180, true);cxt.closePath();//填充cxt.fillStyle = "#9966FF";cxt.fill();

弧线

方法一 arc() 绘制

//状态描述
cxt.beginPath();
cxt.arc(x,y,半径,开始角度,结束角度, anticlockwise);
//描边
cxt.strokeStyle = "颜色值";
cxt.stroke();

和圆一样，使用arc()，但不需要关闭路径！ （即没有 cxt.closePath()）

             cxt.beginPath();cxt.arc(70, 70, 50, 0, -90 * Math.PI / 180, true);cxt.stroke();

stroke()和fill()这两个方法只能绘制当前路径，不能同时绘制几个路径。

             //绘制一条直线cxt.moveTo(20,20);cxt.lineTo(70,20);cxt.stroke();//绘制圆弧+直线cxt.beginPath();cxt.arc(70,70,50,0,-90*Math.PI/180,true);cxt.moveTo(120,70);cxt.lineTo(120,120);cxt.stroke();

             //绘制一条直线cxt.moveTo(20,20);cxt.lineTo(70,20);// cxt.stroke();  注释掉之后，此直线不会绘制//绘制圆弧+直线cxt.beginPath();cxt.arc(70,70,50,0,-90*Math.PI/180,true);cxt.moveTo(120,70);cxt.lineTo(120,120);cxt.stroke();

方法二 arcTo() 绘制

cxt.arcTo(cx,cy,x2,y2,radius);

一般由moveTo()或lineTo()提供开始点

• cx,cy 为控制点坐标
• x2,y2 为结束点坐标
• radius 是圆弧半径

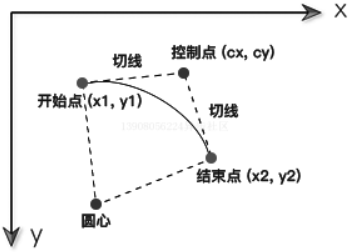

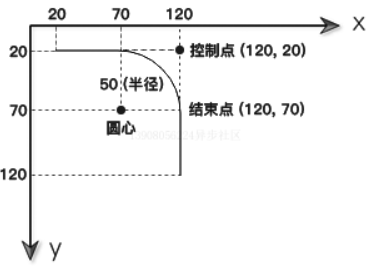

  arcTo()方法绘制的弧线是两个切点之间长度最短的那个圆弧。此外，如果开始点不是弧线起点，arcTo()方法还将添加一条当前端点到弧线起点的直线线段。也就是说，开始点坐标并不一定是弧线起点坐标。

             cxt.moveTo(20,20);cxt.lineTo(70,20);cxt.arcTo(120,20,120,70,50);cxt.lineTo(120,120);cxt.stroke();

             cxt.moveTo(20,20);// cxt.lineTo(70,20);  注释掉后，仍会画直线！cxt.arcTo(120,20,120,70,50);cxt.lineTo(120,120);cxt.stroke();

圆角矩形

方法一 直线和弧线拼接

             cxt.moveTo(40,20);cxt.lineTo(160,20);cxt.arcTo(180,20,180,40,20);cxt.moveTo(180,40);cxt.lineTo(180,110);cxt.arcTo(180,130,160,130,20);cxt.moveTo(160,130);cxt.lineTo(40,130);cxt.arcTo(20,130,20,110,20);cxt.moveTo(20,110);cxt.lineTo(20,40);cxt.arcTo(20,20,40,20,20);cxt.stroke();

方法二 封装一个专门绘制圆角矩形的函数

        /** createRoundedRect()用于绘制圆角矩形* width、height：分别表示长和宽* r：表示圆角半径* offsetX、offsetY：分别表示左上角顶点坐标*/function createRoundedRect(cxt, width, height, r, offsetX, offsetY) {cxt.beginPath();cxt.moveTo(offsetX + r, offsetY);cxt.lineTo(offsetX + width - r, offsetY);cxt.arcTo(offsetX + width, offsetY, offsetY + width, offsetY + r, r);cxt.lineTo(offsetX + width, offsetY + height - r);cxt.arcTo(offsetX + width, offsetY + height, offsetX + width - r, offsetY + height, r);cxt.lineTo(offsetX + r, offsetY + height);cxt.arcTo(offsetX, offsetY + height, offsetX, offsetY + height - r, r);cxt.lineTo(offsetX, offsetY + r);cxt.arcTo(offsetX, offsetY, offsetX + r, offsetY, r);cxt.closePath();}

             createRoundedRect(cxt, 100, 100, 20, 20, 20);cxt.fillStyle = "HotPink";cxt.fill();

曲线

从理论上来说，任何复杂的图形都可以用贝塞尔曲线绘制出来

二次贝塞尔曲线

二次贝塞尔曲线有一个控制点，只能向一个方向弯曲

cxt.quadraticCurveTo(cx , cy , x2,y2);

一般由moveTo()或lineTo()提供开始点

• cx,cy 为控制点坐标
• x2,y2 为结束点坐标

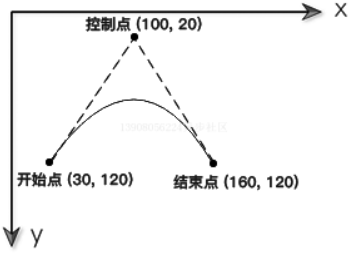

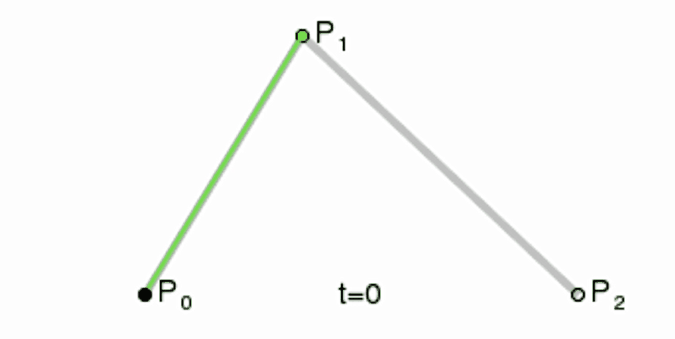

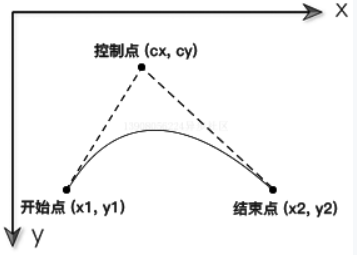

  绘制原理可以参考下图：


             cxt.moveTo(30, 120);cxt.quadraticCurveTo(100, 20, 160, 120);cxt.stroke();

实战范例：气泡

             cxt.moveTo(75, 25);cxt.quadraticCurveTo(25, 25, 25, 62);cxt.quadraticCurveTo(25, 100, 50, 100);cxt.quadraticCurveTo(50, 120, 30, 125);cxt.quadraticCurveTo(60, 120, 65, 100);cxt.quadraticCurveTo(125, 100, 125, 62);cxt.quadraticCurveTo(125, 25, 75, 25);cxt.stroke();

三次贝塞尔曲线

三次贝塞尔曲线有两个控制点，可以绘制出波浪线

cxt.bezierCurveTo(cx1 , cy1 , cx2 , cy2 , x , y);

一般由moveTo()或lineTo()提供开始点

• cx1,cy1 为控制点1的坐标
• cx2,cy2 为控制点2的坐标
• x,y 为结束点坐标

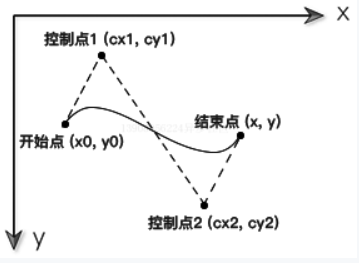

  绘制原理可参考下图：


             //绘制三次贝塞尔曲线cxt.moveTo(20, 80);var cx1 = 20;var cy1 = 20;var cx2 = 120;var cy2 = 120;var endX = 120;var endY = 60;cxt.bezierCurveTo(cx1, cy1, cx2, cy2, endX, endY);cxt.stroke();

实战范例：心形

             cxt.moveTo(75, 40);cxt.bezierCurveTo(75, 37, 70, 25, 50, 25);cxt.bezierCurveTo(20, 25, 20, 62.5, 20, 62.5);cxt.bezierCurveTo(20, 80, 40, 102, 75, 120);cxt.bezierCurveTo(110, 102, 130, 80, 130, 62.5);cxt.bezierCurveTo(130, 62.5, 130, 25, 100, 25);cxt.bezierCurveTo(85, 25, 75, 37, 75, 40);cxt.stroke();

实战范例：N叶草

        /** createLeaf()用于绘制N叶草* n：n片* dx、dy：叶子中心位置的坐标* size：控制叶子的大小* length：控制叶子长度*/function createLeaf(cxt, n, dx, dy, size, length) {cxt.beginPath();cxt.moveTo(dx, dy + size);var degree = 2 * Math.PI / n;for (var i = 1; i < n + 1; i++) {//计算控制点的坐标var cx1 = Math.sin((i - 1) * degree) * length + dx;var cy1 = Math.cos((i - 1) * degree) * length + dy;var cx2 = Math.sin(i * degree) * length + dx;var cy2 = Math.cos(i * degree) * length + dy;//计算结束点的坐标var x = Math.sin(i * degree) * size + dx;var y = Math.cos(i * degree) * size + dy;cxt.bezierCurveTo(cx1, cy1, cx2, cy2, x, y);}cxt.closePath();}

             createLeaf(cxt, 4, cnv.width/2, cnv.height/2, 20, 80);//定义填充颜色为浅绿色cxt.fillStyle = "#00FF99";cxt.fill();

扇形

封装绘制扇形的函数 createSector

        function createSector(cxt, x, y, r, angle1, angle2) {cxt.beginPath();cxt.moveTo(x, y);cxt.arc(x, y, r, angle1 * Math.PI / 180, angle2 * Math.PI / 180, false);cxt.closePath();}

             createSector(cxt, cnv.width / 2, cnv.height / 2, 50, 30, 120);cxt.fillStyle = "HotPink";cxt.fill();
