逻辑分析仪简单实用

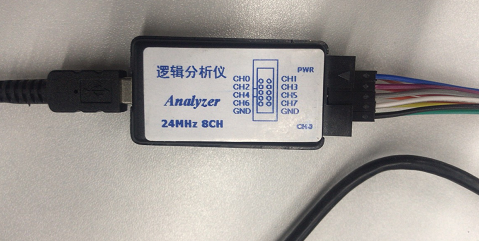

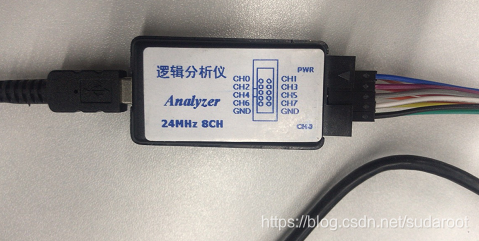

听人说，淘宝二十多块钱买的山寨逻辑分析仪很实用。我也试试
首先去正品官网下载最新版saleae logic软件
https://www.saleae.com/downloads/
下载完成后默认安装。
测试：

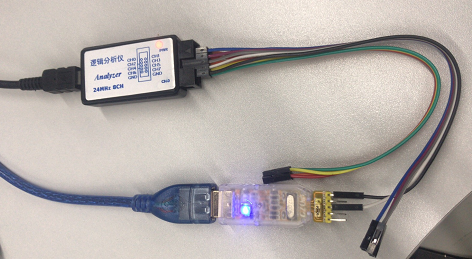

使用串口调试助手的TX接到逻辑分析仪的通道6，且共地。

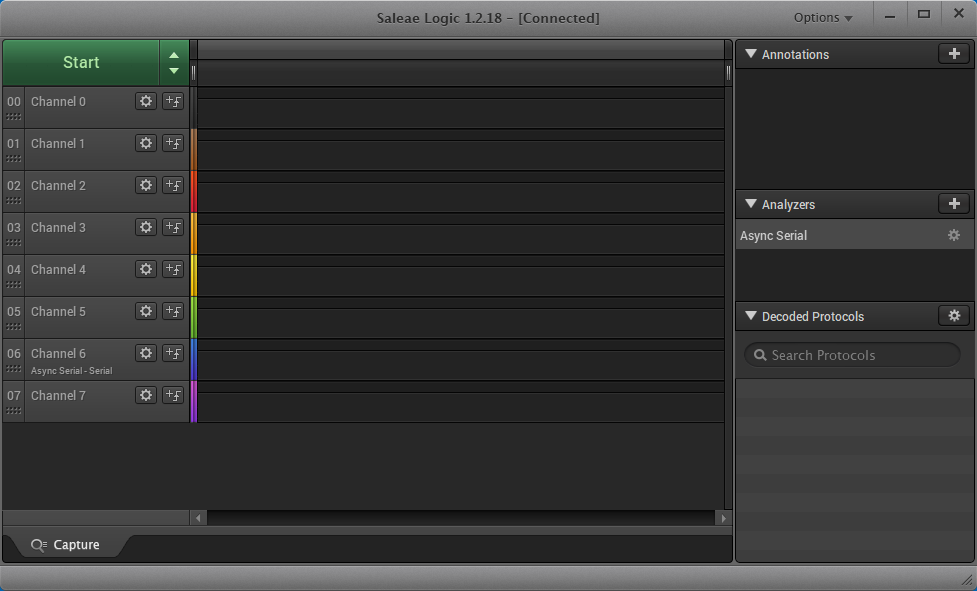

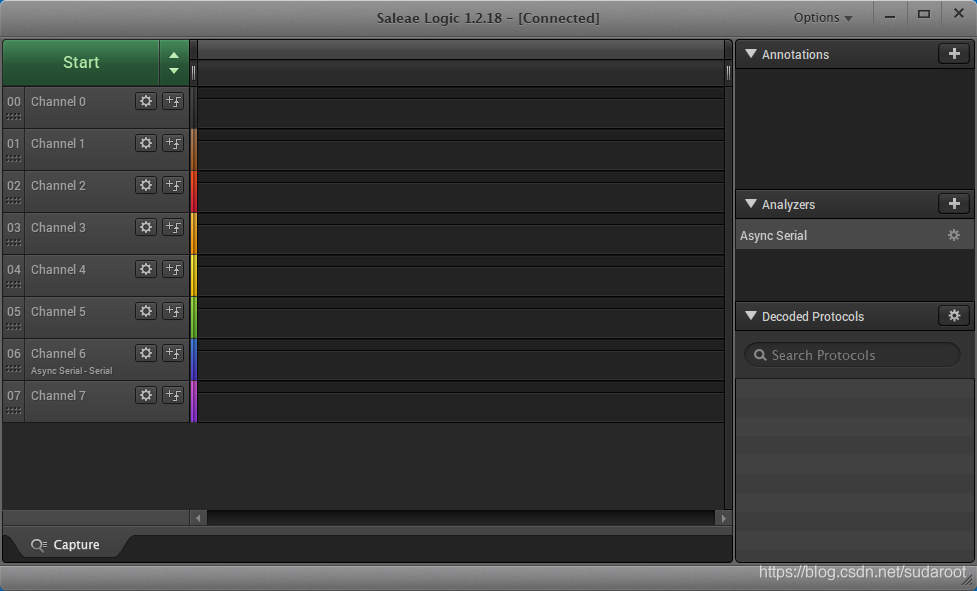

打开saleae logic软件，把逻辑分析仪接到电脑USB，软件会自动识别。

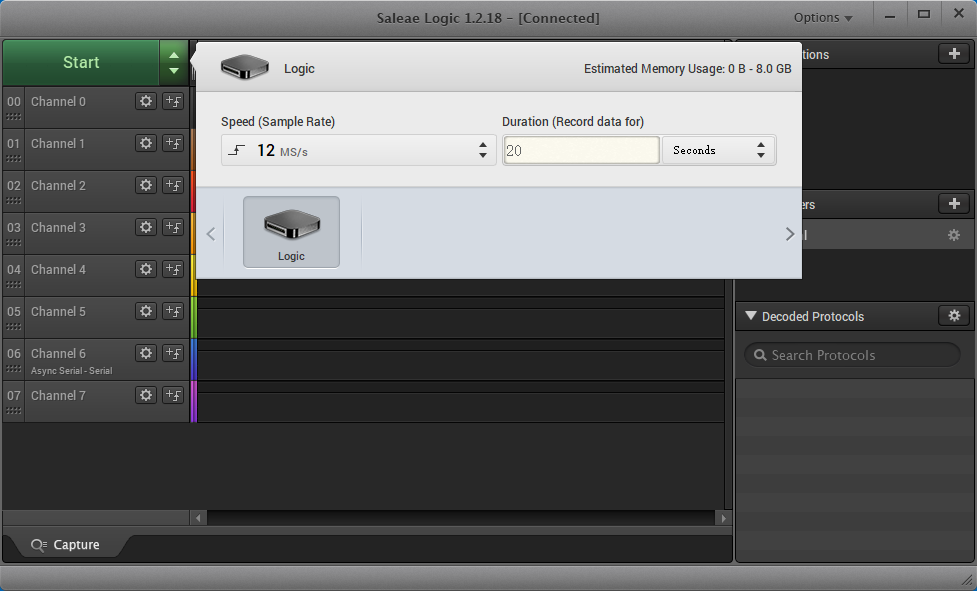

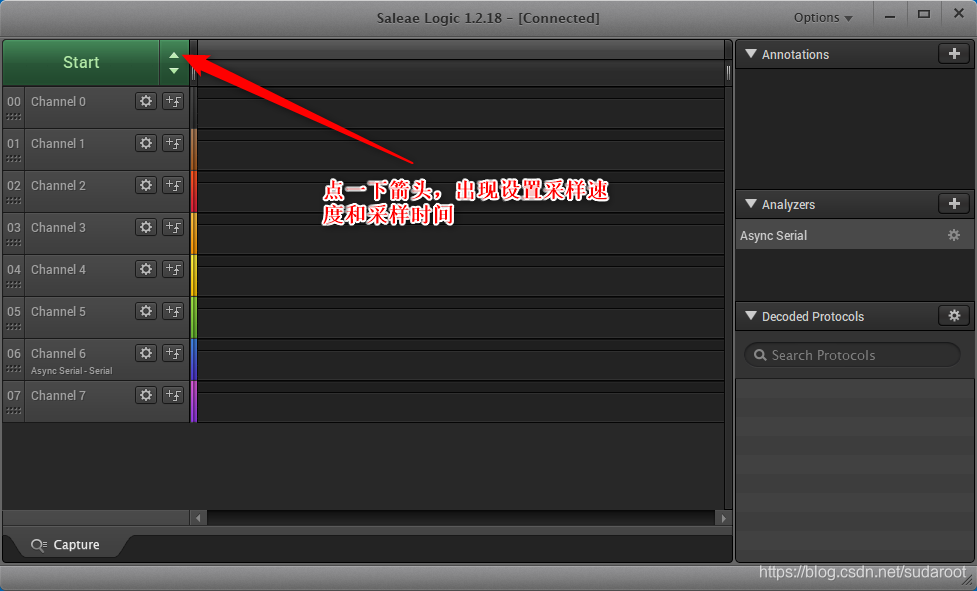

设置采样
设置采样速度为12ms/S，最大时间为20s

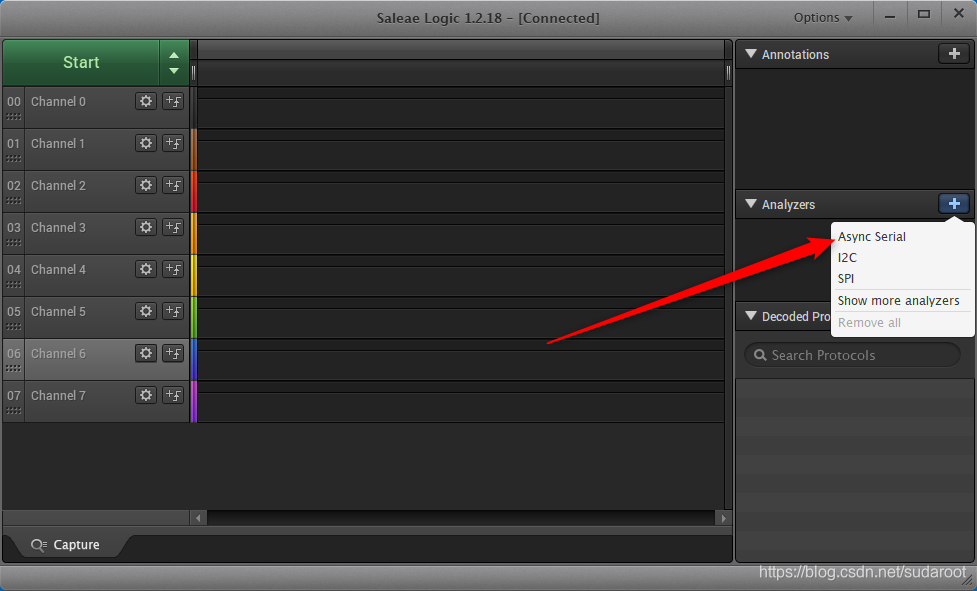

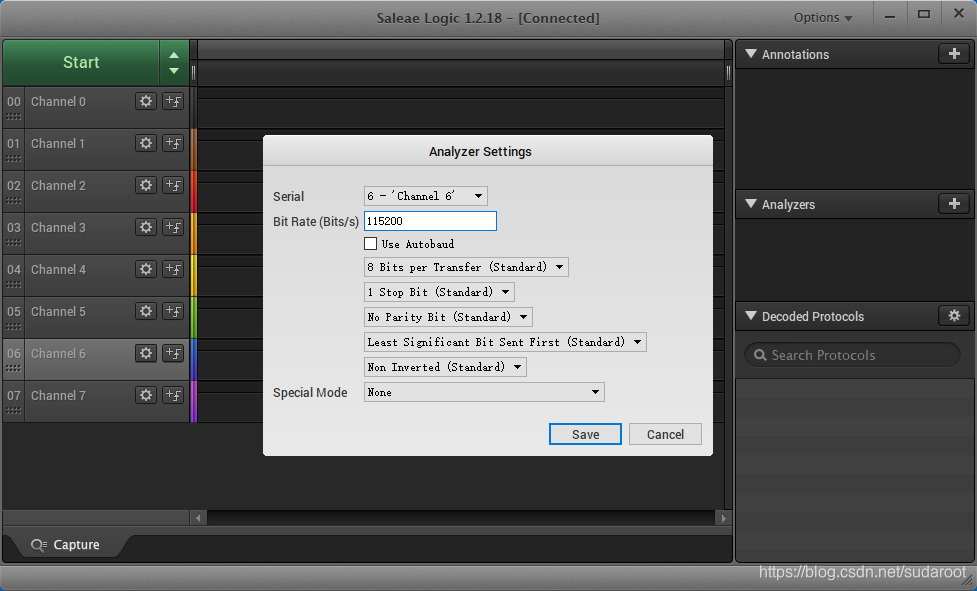

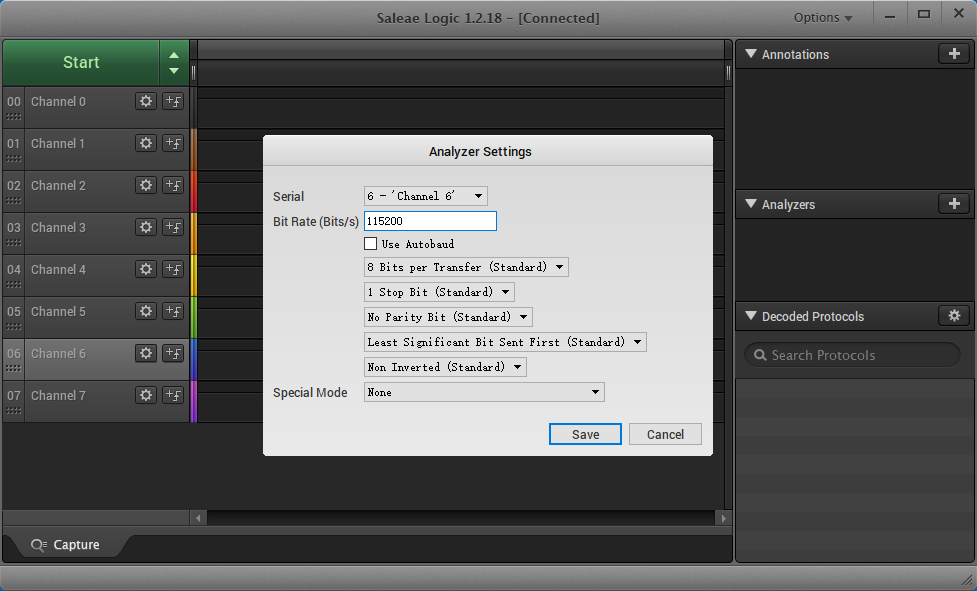

添加一个协议分析，我用的串口协议，故选择串口。我用的是通道6接TX，点击保存。

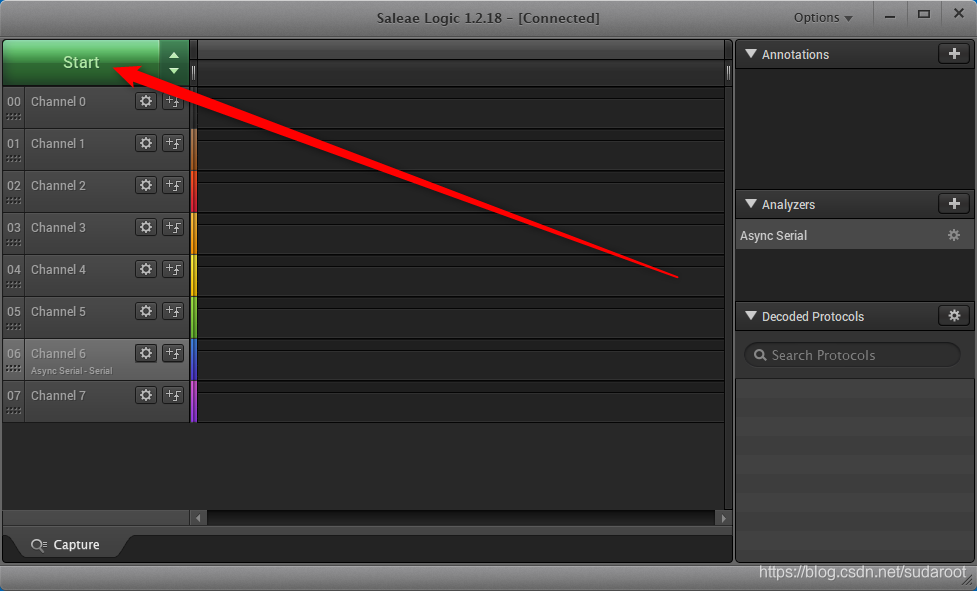

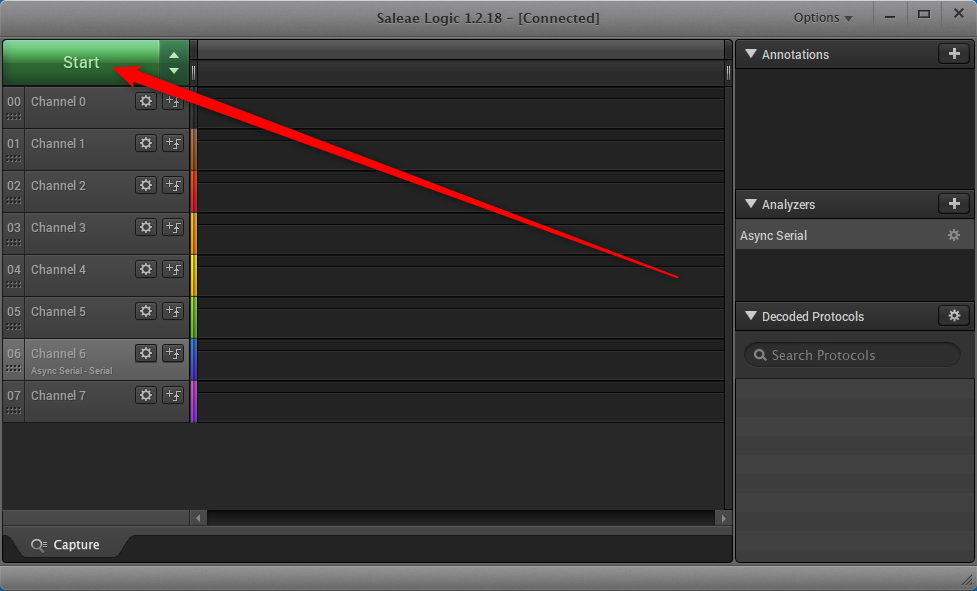

点击开始。

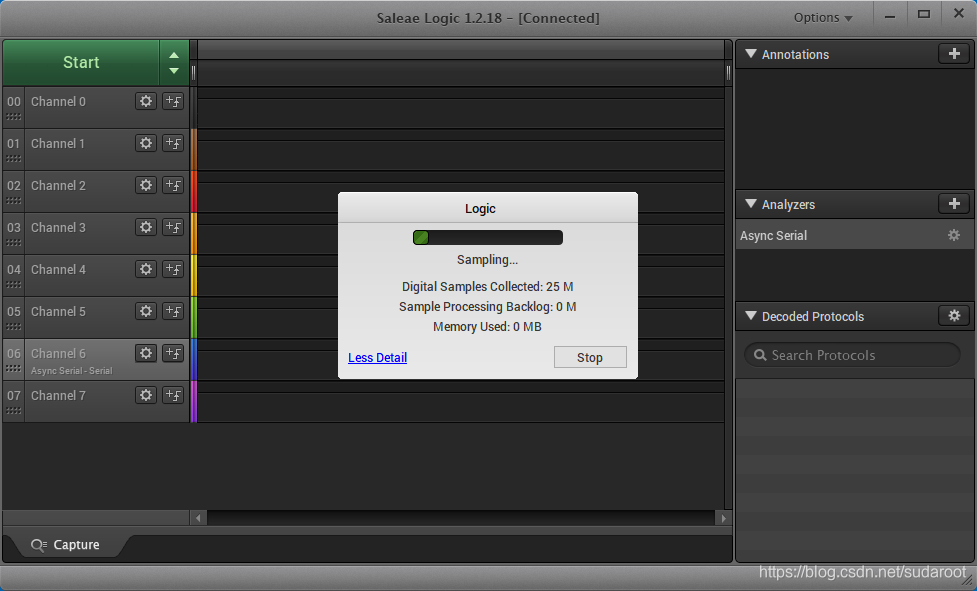

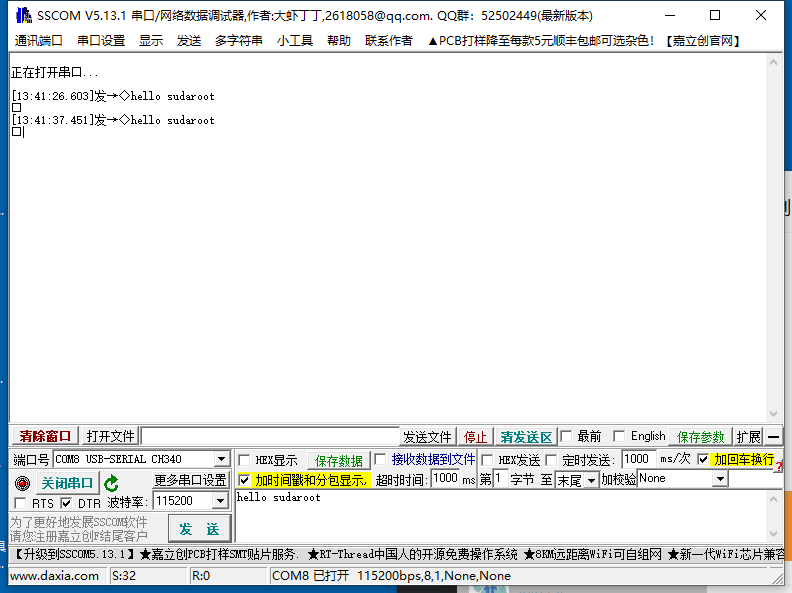

用串口调试助手发送数据。

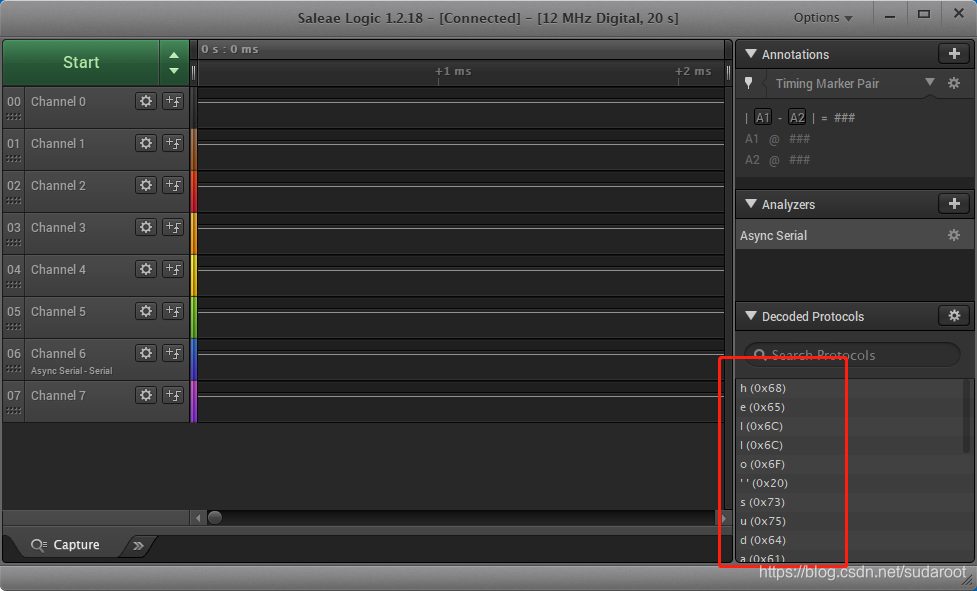

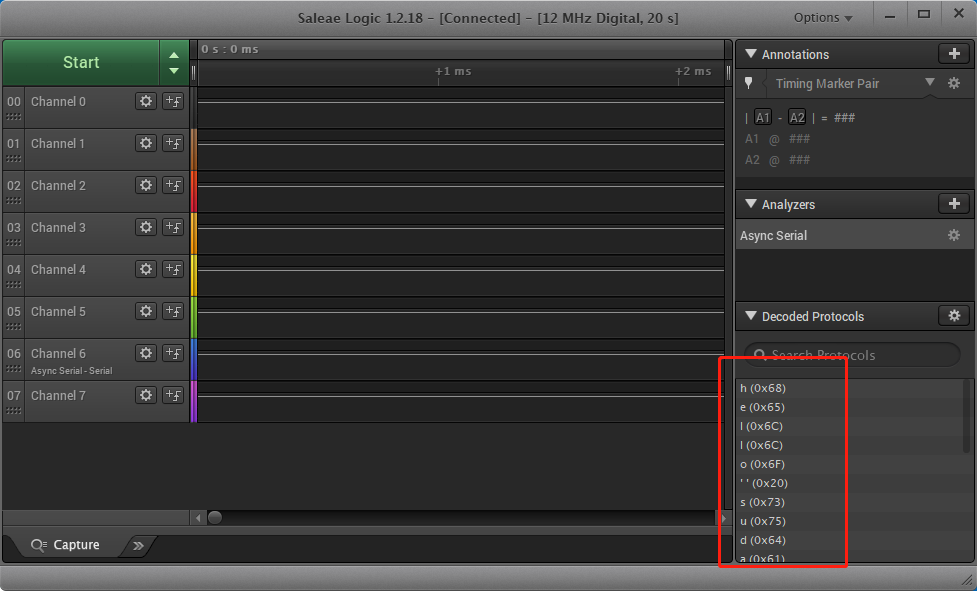

效果：

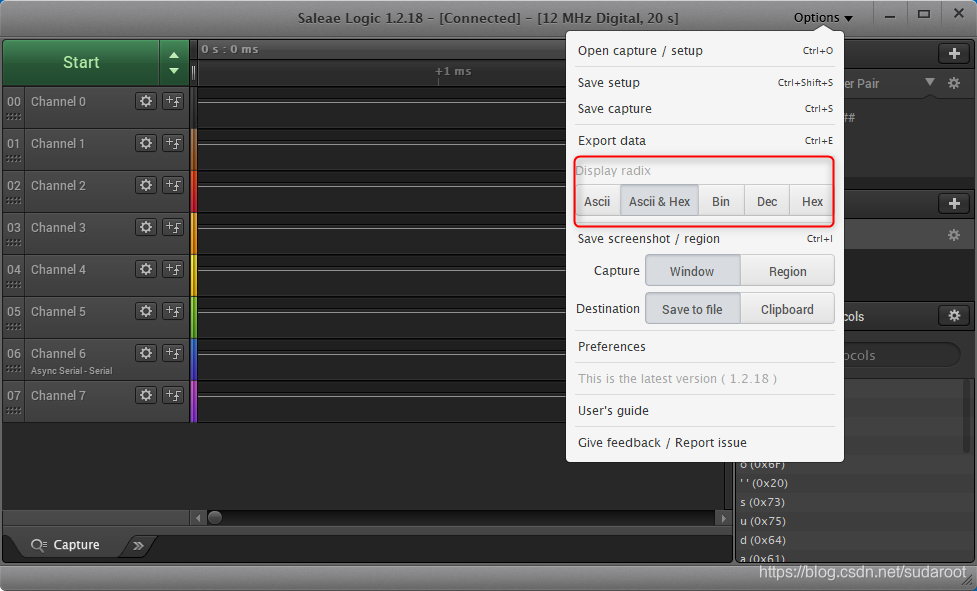

选择数据显示类型
全篇完。
本人博客仅仅代表我个人见解方便记录成长笔记。
若有与 看官老爷见解有冲突，我坚信看官老爷见解是对的，我的是错的。
感谢~！
